SAUK LongRange290-PRO UHF-антенна дальней зоны действия
LONG RANGE 9 dBi, CIRCULAR POLARIZATION, 65 x 65°
Артикул товара: 700.001.1
Профессиональная RFID-антенна дальней зоны действия, поставляемая в промышленном исполнении, обладающая круговой поляризацией, коэффициентом усиления 9 dBi и углом раскрытия диаграммы направленности 65 x 65°, достаточным для решения большинства задач, встречающихся на практике.
RFID-антенна формирует очень плотное поле как в непосредственной близости к антенне, начиная с 30 см, так в средней и дальней зонах. На практике это проявляется как очень стабильная работа антенны - без "провалов" и так называемых "электромагнитных дыр".
RIFD-антенна имеет широкий спектр применения; адаптирована для применения в промышленности, используется для автоматизации технологических процессов на производствах, для организации систем контроля доступа, в том числе для организации КПП для транспортных средств (СКУД для автомобилей).
Нередки применения антенны в шахтах и рудниках для автоматической идентификации вагонеток, карьерных грузовиков и спецтехники, а также в области идентификации вагонов на железных дорогах и в метро. Обладает превосходной защитой от пыли и влаги до IP67*. В антенне реализована электронная компенсация влияний окружающей среды, вы получите высокое качество чтения RFID-меток как зимой, так и летом; в сухую погоду и в дождь. Кроме того, вес антенны всего лишь 2.3 кг, что снижает статическую нагрузку на узлы монтажа, а также динамическую нагрузку при воздействии вибрации, например, в случае расположения антенны на опоры автомобильной дороги.
Новые антенны, выпускаемые с августа 2022 года, обладают повышенной устойчивостью к воздействию солнечного излучения (UV) - даже спустя много лет пластиковый корпус останется без изменений - как новый.
Осуществлена проверка работы RFID-антенн в климатической камере вплоть до -55°С, а также в натурных условиях на объектах наших заказчиков. После длительного воздействия столь экстремальной температуры, электрические и физические параметры антенны SAUK остались без изменений.
RFID Антенна SAUK LongRange-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO. Красная RFID-антенна, вид с лицевой стороны.
RFID Антенна SAUK LongRange-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO. СВЧ разъем N-Type. Красная RFID-антенна, вид с тыльной стороны
RFID Антенна SAUK LongRange-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO. Черная RFID-антенна, вид с лицевой стороны.
RFID Антенна SAUK LongRange-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO, 9 dBi. СВЧ разъем N-Type. Черная RFID-антенна, вид с тыльной стороны
RFID Антенна SAUK LongRange-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO. СВЧ разъем SMA. Черная RFID-антенна, вид с тыльной стороны
RFID Антенна SAUK LongRange-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO. Белая RFID-антенна, вид с лицевой стороны.
RFID Антенна SAUK LongRange-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO. СВЧ разъем SMA. Белая RFID-антенна, вид с тыльной стороны + пример стандартного крепления VESA100
RFID Антенна SAUK LongRange-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO. Чертеж - габаритные размеры RFID-антенны
Общая информация
Сферы применения:
- Системы контроля доступа для автомобилей.
- Учет перемещения объектов.
- Автоматизация техпроцессов на производствах.
- Идентификация меток на железнодорожном транспорте.
- Идентификация вагонеток в шахтах и рудниках.
- Идентификация карьерных грузовиков.
Основные технические характеристики:
- Защищены от негативного воздействия ультрафиолета.
- Частотный диапазон EU/RUS или FCC (для достижения наилучшего качества выбирайте именно ваш частотный диапазон).
- Угол раскрытия диаграммы направленности 65 x 65°.
- Коэффициент усиления 9 dBi.
- Поляризация - круговая правая (по запросу - левая).
- Номинальное сопротивление 50 Ом. Совместима со считывателями RFID любого производителя.
- Исключительная стабильность работы и высокая дальность чтения RFID-меток.
- Уровень защиты от пыли и влаги IP67.
- Электронная компенсация влияний окружающей среды. Высокое качество чтения RFID-меток как зимой, так и летом; в сухую погоду и в дождь.
* IP66 при непрерывном длительном воздействии, то есть может быть подвержена сильным атмосферным воздействиям и воздействию воды, также может быть размещена непосредственно на открытой местности, без дополнительных элементов защиты - прямо на мачте, на любой опоре и даже на грунте. IP67 при кратковременном воздействии воды - до нескольких часов при погружении в воду.
Техническое описание устройства
RFID-антенна SAUK LongRange290-PRO UHF обладает всеми необходимыми характеристиками, предъявляемыми к антеннам дальней зоны действия:
Чётко выверенный радиочастотный тракт — высокое качество чтения меток как на малом расстоянии, так и в дальней зоне:
- Обеспечивается равномерная зона покрытия сигналом и стабильная работа на любых допустимых законодательством мощностях.
- Антенна эффективно работает даже на сверхмалых мощностях излучения RFID-считывателя, вплоть до 50 мВт (17 dBm) и ниже (такие RIFD-системы по месту её инсталляции не требуют лицензирования ГКРЧ**).
- Благодаря круговой поляризации значительно повышается вероятность сканирования RFID-меток при любой ориентации к антенне (принимая во внимание диаграмму направленности самой RFID-метки).
- Работа с RFID-метками малой, средней и высокой дальности, обладающих как линейной, так и круговой поляризацией.
Высокая стабильность работы:
- Влияние погодных условий сведено к минимуму — качество работы антенны практически не зависит от времени года и условий окружающей среды***.
- Антенна совместима с любыми UHF-считывателями 50 Ом любого производителя, обладает предельно низким значением КСВ, менее 1.20 единиц.
Эстетическая привлекательность и удобство работы:
- Антенна поставляется в нескольких базовых цветах: черный, бежевый, темно-серый, красный (глянцевая поверхность).
- Корпус имеет приятную эстетически-привлекательную фактурную матовую поверхность.
- Опционально снабжается защитой от солнечного\UV излучения, в этом случае антенна имеет глянцевую поверхность.
- Предусмотрено несколько вариантов крепления антенны:
- стандартное крепление VESA100×100,
- винтами или саморезами к плоской поверхности. - Для промышленного использования антенны мы дополнительно усиливаем крепление верхней части корпуса винтами из нержавеющей стали.
- Для удобства эксплуатации предусмотрено несколько типов СВЧ разъемов, применяемые комплектующие достаточно надежны, хорошо зарекомендовали себя на практике, выдерживают до 500 циклов смыкания:
- SMA-Female прямой,
- SMA-Female 90°,
- N-Type прямой (две модификации: стандартный и разъем повышенной прочности).
** Проверяйте требования, предъявляемые к работе RFID-систем применительно региона эксплуатации (для РФ - это требования Государственного комитета по радиочастотному регулированию ГКРЧ).
*** В пределах температуры эксплуатации изделия, указанной в паспорте (в технической спецификации)
*** В пределах температуры эксплуатации изделия, указанной в паспорте (в технической спецификации)
Разъем N-Type прямой (повышенной надежности)
Разъем SMA прямой
Разъем N-Type прямой
Артикуляция модельного ряда
UHF-антенна дальней зоны действия SAUK LongRange290-PRO имеет несколько модификаций. Каждая модификация имеет свой артикул, например, 700.001.1 - S - B - RC - ER - 9. Означает, что антенна имеет прямой разъем SMA Female (S), антенна белого цвета (B), круговая поляризация (RC), настройка под европейский частотный диапазон UHF (ER), имеет коэффициент усиления 9 dBi (9).
700.001.1 - разъем - цвет - поляризация - тюнинг - КУ.
Расшифровка артикула
700.001.1
Общий артикул для всех антенн модельного ряда SAUK LongRange290-PRO
Разъём
Тип используемого разъема. Возможны варианты:
- S - разъем SMA Female, прямой
- N - разъем N-тип, прямой
- NC - разъем N-тип, прямой, повышенной прочности
Цвет
Цвет корпуса. Возможны варианты:
- B - черный
- W - белый
- G - светло-серый
- DG - темно-серый
- R - красный (глянцевый)
- M - модульный облегченный вариант, черный цвет
Поляризация
Тип поляризации антенны. Возможны варианты:
- RC - правая круговая
- LC - левая, круговая
- LH - линейная горизонтальная
- LV - линейная вертикальная
Тюнинг
Тип частотной настройки под регион использования. Возможны варианты:
- ER - под Россию, СНГ и страны Европы с тюнингом CE
- F - под США и другие страны с тюнингом FCC
Коэффициент усиления
Коэффициент усиления антенны. Возможны варианты:
- 9 dBi
- 7 dBi
Техническая спецификация
Физические характеристики
| Параметр | Расшифровка |
|---|---|
| Стандартные цвета | Черный, Тёмно-серый, Светло-серый, Бежевый. Любые другие доступны по запросу |
| Линейные размеры | 290 х 290 х 47 мм (клеммники SMA спрятаны за бортами антенны, клеммник N-Type выступает на несколько миллиметров) |
| Вес | около 2.3 кг |
| Крепеж | Стандартный VESA100x100 на шест\мачту\опору Саморезами или винтами к плоской поверхности |
| Материалы корпуса | Алюминий, нержавеющая сталь, пластик |
| Разъем | Розетка тип SMA Female прямой, опционально Тип IX ГОСТР Розетка тип SMA Female 90°, опционально Тип IX ГОСТР Розетка N-Type прямой, Тип III ГОСТР |
| Температура хранения | От -25°С до +55°С |
| Рекомендуемая температура работы | От -35°C до +55°С |
| Допустимая температура работы | От -55°C до +85°С |
| Степень защиты от пыли и влаги | IP66 при длительном непрерывном воздействии IP67 при кратковременном воздействии |
| Дополнительные опции | Для повышения механической прочности при эксплуатации в сложных условиях, например, при сильной вибрации или при экстремально-резких перепадах температуры, верхний купол антенны может фиксироваться 4-я винтами из нержавеющей стали. |
Электрические характеристики
| Параметр | Расшифровка |
|---|---|
| Диапазон частот | EU/RUS: 865,7 – 867,5 МГц. FCC и другие частоты по запросу |
| КСВ на частотах применения | До 1.20 на частотах EU/RUS |
| Номинальное значение комплексного сопротивления | R 50 Ω |
| Номинальный коэффициент усиления | 8.7 dBi, максимально 9 dBi |

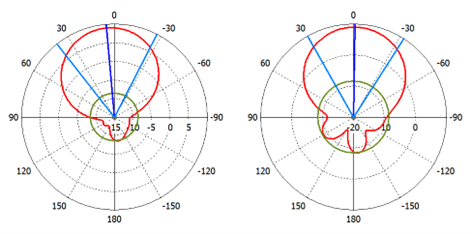

| Угол раскрытия диаграммы направленности | 65х65° по уровню ослабления сигнала -3 dB |
| Дистанция считывания метки | от 30 см до десятков метров (в зависимости от идентифицируемых RFID-меток и условий эксплуатации) |
| Идентификация подключения | 1 МОм (910 кОм - 1000 кОм) |
| Защита от статики | DC соединено с GND через 1 МОм (от 910 кОм до 1200 кОм) |
Портфолио
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO в области автоматизации доступа грузовиков на охраняемую территорию складов
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO автоматизация доступа автомобилей на территорию
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID-антенна SAUK LongRange290-PRO, автоматизация въезда на территорию коттеджного поселка, крепление с помощью кронштейна SAUK на столб у въезда в поселок
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID Антенна SAUK LongRange290-PRO и идентификация тяжелой техники (RFID на карьерах, шахтах, рудниках)
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID Антенна SAUK LongRange-PRO автоматизация доступа автомобилей на территорию, пример крепления RFID-антенны на шест
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID-автоматизация доступа автомобилей на охраняемую территорию. RFID Антенна SAUK LongRange-PRO
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID-автоматизация доступа автомобилей на охраняемую территорию. RFID Антенна SAUK LongRange-PRO, пример крепления RFID-антенны на шест
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID автоматизация откатных ворот частного загородного дома. RFID Антенна SAUK LongRange-PRO, пример крепления на столб у въезда на участок
RFID-антенна SAUK LongRange290-PRO, 9 dBi
RFID автоматизация откатных ворот частного загородного дома. RFID Антенна SAUK LongRange-PRO, пример крепления на кирпичный столб у въезда на участок
Применение антенн SAUK LongRange290-PRO достаточно разнообразно
RFID-Антенны можно расположить как на мачте\шесте\опоре, так и прикрутить к забору или стене на обычные саморезы. Размещение RFID-антенны на кронштейне позволяет поворачивать антенну, тем самым сориентировать её максимально эффективно, "перекрывая" всё необходимое пространство, добиваясь тем самым нужной вам зоны сканирования RFID-меток.
Проверка в климатической камере
RFID Антенна SAUK LongRange-PRO в климатической камере
RFID Антенна SAUK LongRange-PRO в климатической камере
Проверка UHF антенны SAUK LongRange290-PRO в климатической камере
Специалисты компании ООО "Системы автоматического управления и контроля" провели температурные испытания RFID-антенн SAUK LongRange290-PRO. Испытания производились в климатической камере, работающей на понижение температуры. Был выбран шоковый температурный режим тестирования
- от +35°С до -55°С со скоростью охлаждения около -1°С в минуту.
- С выдержкой 60 минут при -40°С,
- С выдержкой 90 минут при -55°С .
- физические параметры - без изменений.
- механические повреждения - отсутствуют.
- КСВ - без изменений. Соответственно, дальность идентификации меток RFID - без изменений.
После нескольких лет эксплуатации
RFID Антенна SAUK LongRange-PRO. Тыльная сторона прибора
Отличное состояние RFID антенны SAUK LongRange-PROпосле 2 лет эксплуатации на улице (вид с тыльной стороны)
RFID Антенна SAUK LongRange-PRO. Со стороны СВЧ разъема
RFID Антенна SAUK LongRange-PRO. СВЧ разъем после 2 лет эксплуатации на улице - состояние отличное!
Антенна SAUK LongRange-PRO. Лицевая сторона прибора
Антенна SAUK LongRange-PRO. Вид с лицевой стороны после 2 лет эксплуатации на улице - состояние отличное!
Ревизия UHF антенны SAUK LongRange290-PRO после 2-х лет непрерывной эксплуатации на улице
Специалисты компании SAUK провели ревизионный осмотр антенны, находившейся в непрерывной уличной эксплуатации в течение 2-х лет. Два сезона под палящим летним солнцем, 2 сезона осенних дождей и перепадов температур, 2 сезона снегов и морозов до -30°С. Итоги осмотра:
- Цвет антенны - без изменений.
- Трещины, «рассыхания» и прочие механические повреждения - отсутствуют.
- Герметичность антенны - не нарушена.
- Электрические параметры: коэффициент стоячей волны - без изменений; коэффициент усиления - без изменений.
- Соответственно, дальность идентификации меток RFID - без изменений.
- СВЧ разъем без оксидов и потемнений - как новый.
- Монтажные узлы - шпильки - без ржавчины и оксидов.
- Этикетка - без выцветания и выгорания.
Аксессуары
(Приобретаются дополнительно)
Кронштейн типа VESA100 для антенны SAUK LongRange290-PRO UHF
Кронштейн типа VESA100 для антенны SAUK LongRange290-PRO UHF
Кронштейн типа VESA100 для антенны SAUK LongRange290-PRO UHF
Кронштейн типа VESA100 для антенны SAUK LongRange290-PRO UHF
700.001.1-MS «Кронштейн из нержавеющей стали»
Кронштейн используется для крепления антенны SAUK LongRange290-PRO на столб, трубу или шест. Также прекрасно подходит для фиксации антенны на стене. Кронштейн соответствует типу креплений VESA100, подходит и для других антенн, у которых расстояние между шпильками 100 мм.
Детектор RFID-сигналов и RFID-команд SAUK Detector-PRO
Детектор RFID-сигналов и RFID-команд, применение для юстировки RFID-антенн SAUK LongRange290-PRO и настройки мощности RFID-считывателя при монтаже RFID-системы в частном загородном доме
Детектор RFID-сигналов и RFID-команд SAUK Detector-PRO
Детектор RFID-сигналов и RFID-команд, применение для юстировки RFID-антенн SAUK LongRange290-PRO и настройки мощности RFID-считывателя
Детектор RFID-сигналов и RFID-команд SAUK Detector-PRO
Детектор RFID-сигналов и RFID-команд, применение для юстировки RFID-антенн SAUK LongRange290-PRO и настройки мощности RFID-считывателя при монтаже RFID-системы в частном загородном доме
700.002.1 - Детектор RFID-сигнала и команд считывателя SAUK DETECTOR-PRO
Профессиональное UHF-устройство, применяемое для оценки качества приема RFID-сигналов и RFID-команд от считывателя. Незаменимый инструмент при проведении пуско-наладочных работ и последующей эксплуатации RFID-систем. С помощью данного устройства Вы легко проведете диагностику работоспособности Вашей RFID-системы, оцените зону покрытия RFID-сигнала и при необходимости проведете корректировку системы, например, самое простое - подберете подходящий уровень излучаемой мощности или просто довернете антенну в нужную сторону (таким образом, чтобы в той зоне, где планируете считывать метки, детектор SAUK DETECTOR-PRO «показывал» стабильный уровень сигнала).
Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
