На примере NODE-RED
подключаем считыватель
SAUK по протоколу MQTT
Для интеграции со сторонней информационно-учетной системой любой из RFID-считывателей SAUK может иметь дополнительную программную надстройку, позволяющую UHF RFID-считывателю работать по протоколу MQTT, подключение возможно по Wi-FI или Ethernet.

MQTT (Message Queuing Telemetry Transport) - сетевой протокол для обмена сообщениями между устройствами по принципу "издатель-подписчик". Создан для систем с низкой пропускной способностью и нестабильной связью. Идеально подходит для IoT проектов, где важна скорость и надежность при ограниченных ресурсах.

Наиболее просто один из вариантов интеграции - отправку уведомлений об RFID-метках, можно продемонстрировать на примере node js в программной среде под названием NODE-RED. Простота заключается в визуализации и наглядности, в этой среде программирования есть большое количество так называемых программных модулей-блоков, каждый из которых решает свою задачу, а все вместе реализуют алгоритм.
RFID оборудование для автомобилестроения
Как это работает:
  1. Для работы применяется любой из сетевых интерфейсов Wi-Fi или Ethernet.
  2. UHF RFID-считыватели SAUK подключаются к брокеру (серверу-посреднику).
  3. Считыватели являются Издателями и отправляют сообщения в топики.
  4. Подписчики получают сообщения из топиков, на которые подписались.
Преимущества:
  1. Экономия трафика (маленький размер пакетов).
  2. Асинхронность (устройствам не нужно знать друг о друге).
  3. Масштабируемость.
  4. Надежность.
Где применяется:
  1. Умный дом.
  2. Промышленный интернет вещей.
  3. Телеметрия.
  4. Надежность.
Пункт 1. Выбираем брокера
  • В качестве брокера MQTT можно выбрать один из серверов из интернет, которые практически всегда на связи, есть как платные, так и бесплатные.
  • Мы остановимся на бесплатном тестовом сервере от mosquitto, который расположен по адресу test.mosquitto.org, порт 1883. При выборе бесплатного сервера для тестирования обратите внимание, что сервер-брокер MQTT может периодически сбрасывать подключения, а также быть лимитированным по времени оказания сервиса.
  • Можно инсталлировать и настроить локальный брокер.
Популярные брокеры MQTT
  • Mosquitto,
  • EMQX,
  • HiveMQ

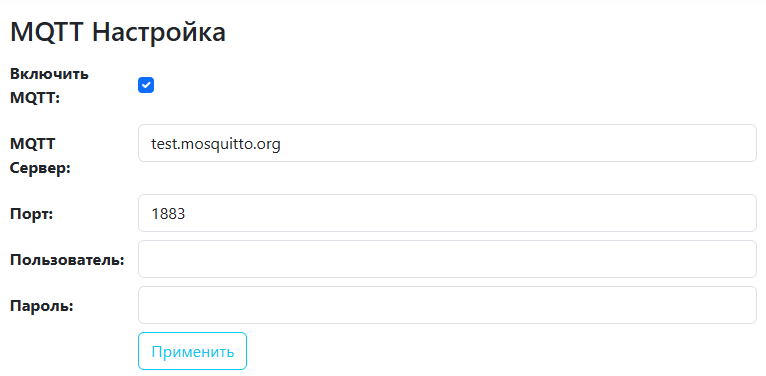

Пункт 2. Настройка брокера MQTT
  • В графическом пользовательском интерфейсе выдерите группу Управление каналами уведомлений. Если эта группа отсутствует, нажмите на кнопку "Режим Эксперт"
  • Установите галочку Включить MQTT.
  • Введите адрес MQTT сервера test.mosquitto.org.
  • Введите номер порта 1883
  • Поля с именем пользователя и паролем нужно оставить пустыми.

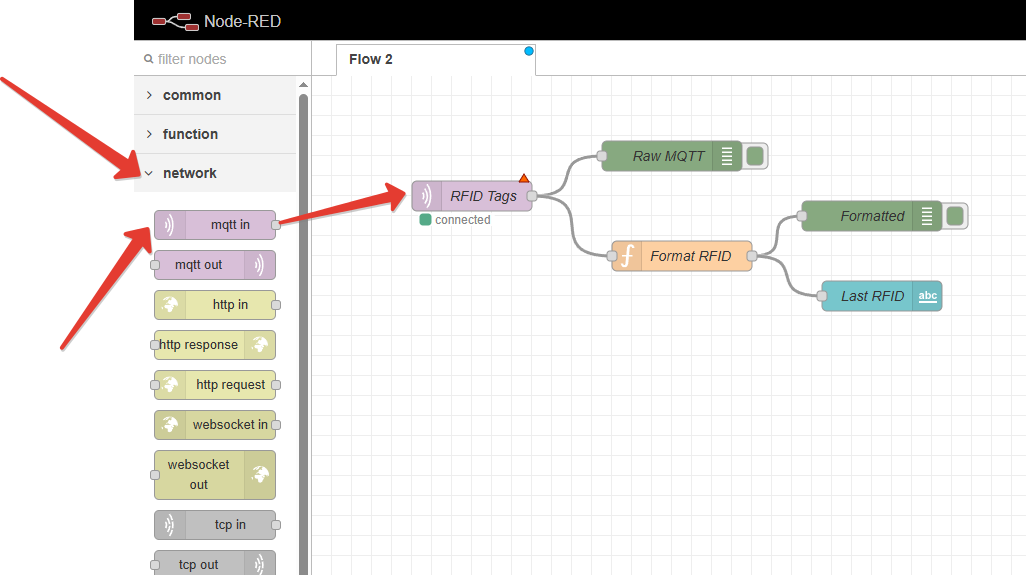

Пункт 3. Создайте простейший проект NODE-RED MQTT
  • В палитре компонентов в группу Network выберите MQTT in и другие вспомогательные компоненты (как на картинке)
  • Переместите компоненты на форму и объедините их связями.
  • Можете скачать код потока, который приведен немного ниже по тексту, в пункте №8
Пункт 4. Настраиваем параметры MQTT in
MQTT и считыватель SAUK

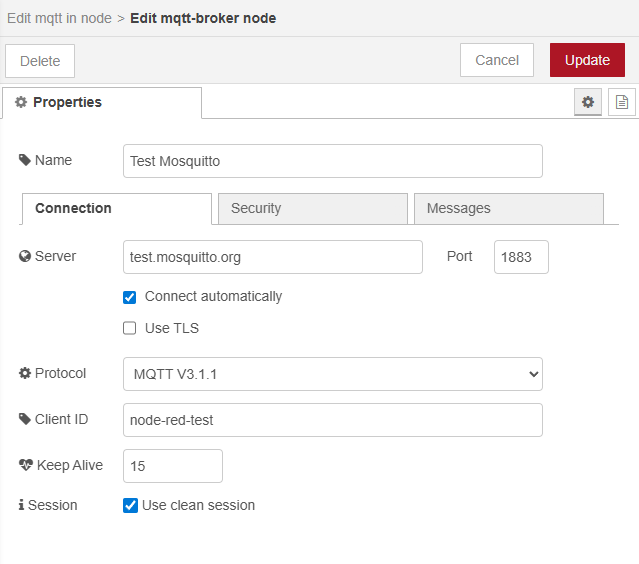

Пункт 5. Указываем брокера MQTT
Настройка брокера MQTT для SAUK
Пункт 6. Включение непрерывного сканирования
  • После включения непрерывного сканирования считыватель будет производить мониторинг меток.
  • Как только метка впервые попадет в поле действия прибора, её данные будут отправлены в брокер MQTT.
  • Далее данные будут отправляться периодически с таймаутом "время повторной реакции на метку". Эта настройка производится в меню "RFID-метки. Идентификация и фильтрация".

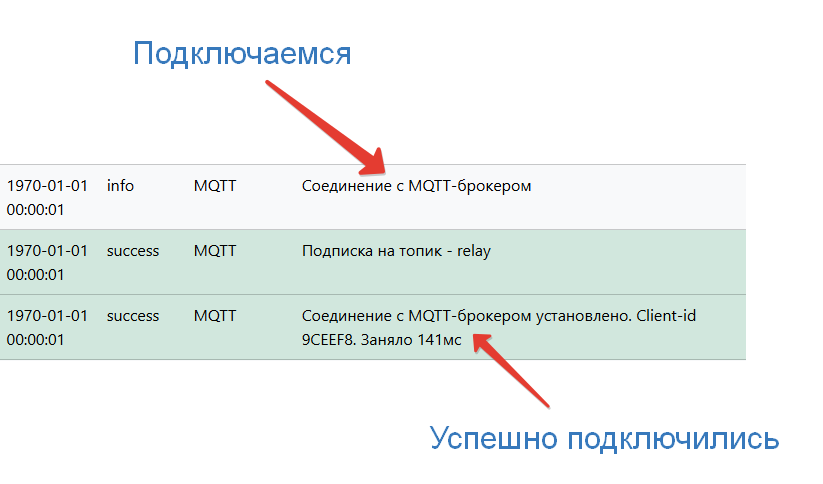

Пункт 7. Проверка результата
  • Убедитесь, что RFID-считыватель включен, также включено непрерывное сканирование.
  • Поднесите метку к антенне.

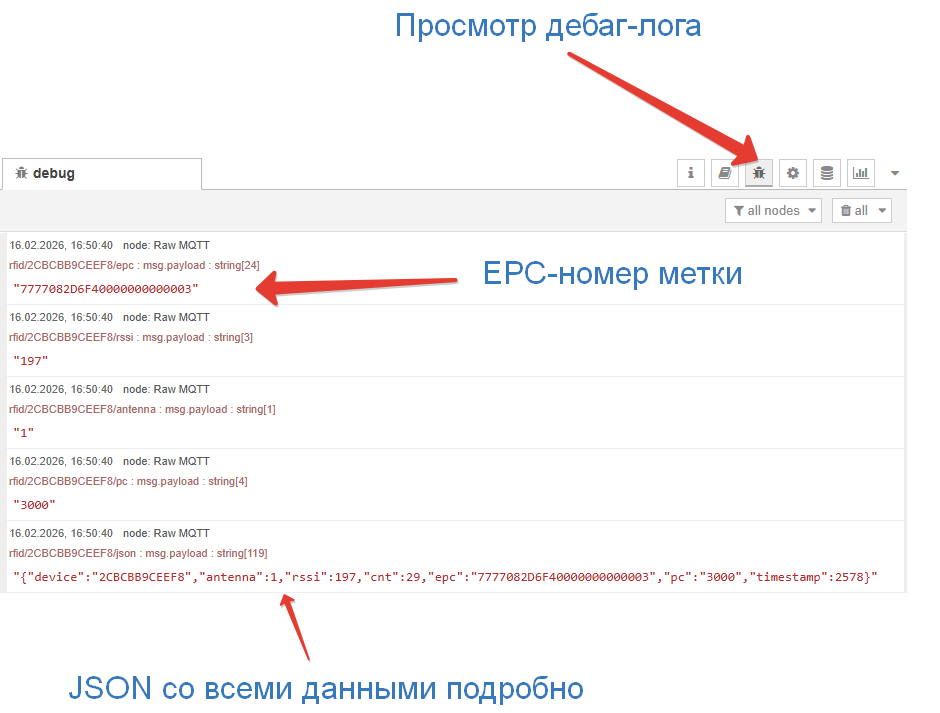

  • В NODE-RED в программной вкладке Debug (Отладка) появится уведомление от RFID-считывателя
NODE-RED MQTT пример использования с SAUK
Пункт 8. Код потока NODE-RED
Важно! В тексте скетча, в разделе подписки на управление реле, не забыть поменять серийный номер считывателя 9CEEF8 на серийный номер Вашего считывателя!

[
    {
        "id": "6b1ae35111928ebc",
        "type": "tab",
        "label": "Flow 2",
        "disabled": false,
        "info": "",
        "env": []
    },
    {
        "id": "ebbaab565f692ea6",
        "type": "mqtt in",
        "z": "6b1ae35111928ebc",
        "name": "RFID Tags",
        "topic": "rfid/#",
        "qos": "1",
        "datatype": "auto",
        "broker": "local-mqtt",
        "nl": false,
        "rap": false,
        "inputs": 0,
        "x": 220,
        "y": 140,
        "wires": [
            [
                "7beefd2663ea5125"
            ]
        ]
    },
    {
        "id": "7beefd2663ea5125",
        "type": "debug",
        "z": "6b1ae35111928ebc",
        "name": "Raw MQTT",
        "active": true,
        "tosidebar": true,
        "console": false,
        "statusVal": "",
        "statusType": "auto",
        "x": 430,
        "y": 140,
        "wires": []
    },
    {
        "id": "inject-relay1-on",
        "type": "inject",
        "z": "6b1ae35111928ebc",
        "name": "Relay 1 ON",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "9CEEF8/relay",
        "payload": "1",
        "payloadType": "str",
        "x": 250,
        "y": 300,
        "wires": [
            [
                "5d5ff635a4915786"
            ]
        ]
    },
    {
        "id": "5d5ff635a4915786",
        "type": "mqtt out",
        "z": "6b1ae35111928ebc",
        "name": "Publish Test",
        "topic": "",
        "qos": "1",
        "retain": "false",
        "respTopic": "",
        "contentType": "",
        "userProps": "",
        "correl": "",
        "expiry": "",
        "broker": "local-mqtt",
        "x": 470,
        "y": 300,
        "wires": []
    },
    {
        "id": "local-mqtt",
        "type": "mqtt-broker",
        "name": "Test Mosquitto",
        "broker": "test.mosquitto.org",
        "port": "1883",
        "clientid": "node-red-test",
        "autoConnect": true,
        "usetls": false,
        "protocolVersion": "4",
        "keepalive": "15",
        "cleansession": true,
        "autoUnsubscribe": true,
        "birthTopic": "",
        "birthQos": "0",
        "birthPayload": "",
        "birthMsg": {},
        "closeTopic": "",
        "closePayload": "",
        "closeMsg": {},
        "willTopic": "",
        "willQos": "0",
        "willPayload": "",
        "willMsg": {},
        "userProps": "",
        "sessionExpiry": ""
    }
]

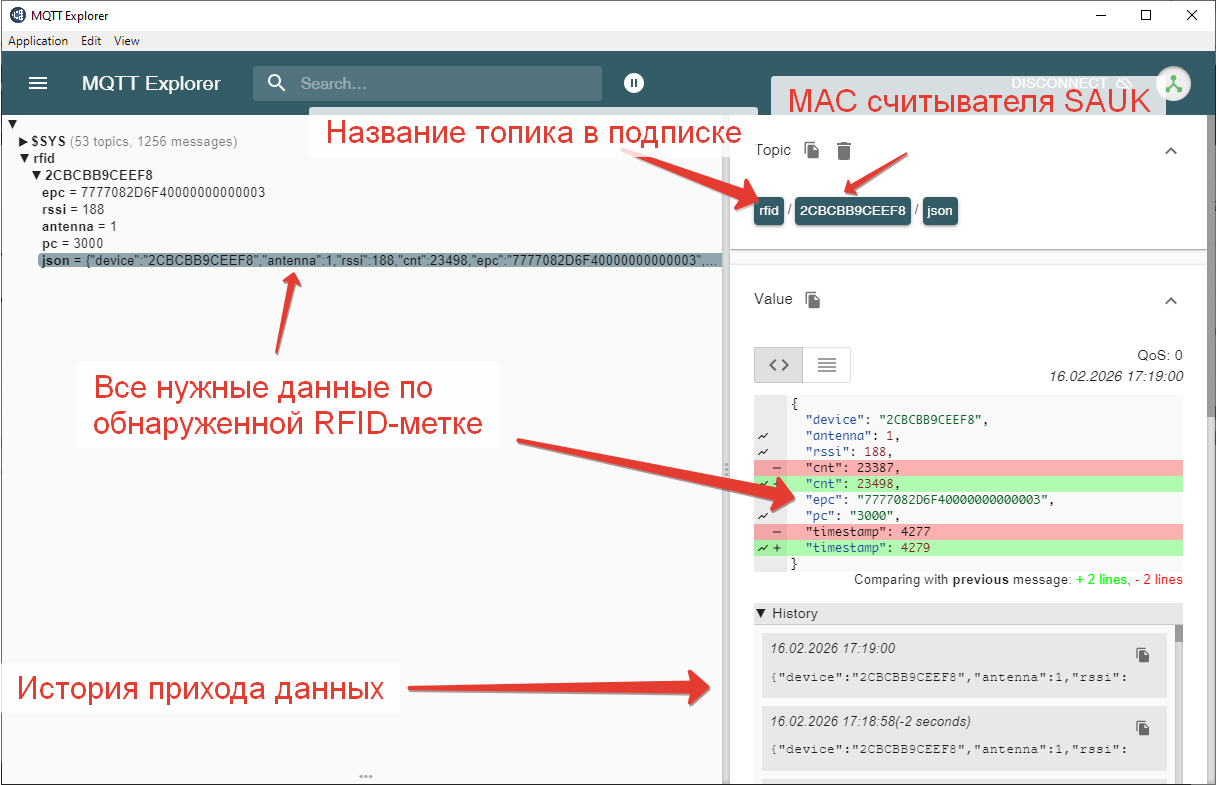

Пункт 9. Тестирование с помощью программы MQTT Explorer
  • Найдите в интернете свободно распространяемый тестовый клиент для MQTT под названием MQTT Explorer (на момент написания статья стабильная версия 0.3.5).
  • При запуске, приложение предложит ввести реквизиты брокера. Введите данные бесплатного тестового брокера test.mosquitto.org, порт 1883.
  • Если подключились успешно, то на экране будут отображаться данные по обнаруженной метке RFID (если считыватель включен, переведен в режим непрерывного сканирования и в поле действия считывателя есть одни или более RFID-меток).
MQTT Explorer, пример использования с SAUK
