RFID-метки для идентификации автомобилей (в том числе для шлагбаумов и ворот)

Подборка специализированных RFID-меток для идентификации автомобильного транспорта. Могут использоваться совместно с RFID-считывателями SAUK и RFID-системами SAUK для идентификации автомобилей. Более подробно про использование RFID для идентификации автомобилей и об управлении шлагбаумами можно прочитать тут.

UHF RFID-наклейка на стекло

Одноразовая RFID-метка для ветровых стекол. Особенность метки в том, что она учитывает влияние триплекса ветрового стекла автомобиля таким образом, что отклик RFID-метки на сигналы RFID-считывателя будет максимально уверенным и стабильным в течение всего года, в любую погоду. Дальность действия около 11 метров.

Цена: 85 рублей

RFID-наклейка на фару Cruiser Headlamp

RFID-метка размещается на фаре автомобиля\мотоцикла. Метка одноразовая, при попытке снятия происходит её разрушение. Водо- и влаго- устойчивая, всепогодная. Дальность около 10 метров.

Цена: по запросу

RFID-метка на металл Confidex Ironside Slim

RFID-метка для идентификации прицепов, контейнеров, цистерн, вагонов, вагонеток, трамваев, автобусов и другой техники. Также подходит для идентификации металлических элементов кузова и металлических конструкций.

Цена: по запросу.

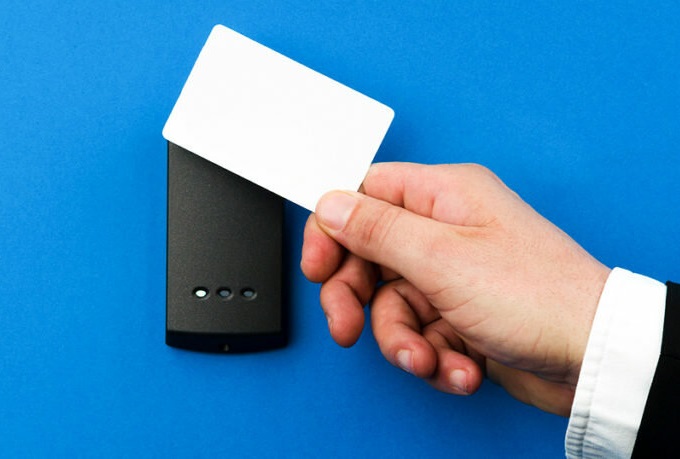

RFID-карта для водителя

RFID-метка в виде карты. Размер банковской карты. Применяется в тех случаях, когда использование RFID-наклеек неудобно или невозможно. Доступно два вида UHF карт: стандартная, с дальностью работы около 5 метров и UHF карта с увеличенной дальностью - до 11 метров.

Цена: по запросу

RFID-метка для ламинирования в пропуск

RFID-метка для пропусков на паркинг или другую закрытую территорию. Дизайн задаётся пользователем, такой пропуск можно легко сделать в офисных и домашних условиях. Дальность около 10 метров. Поляризация антенны круговая. Любой размер и дизайн, удобный для использования, согласуется с покупателем.

Цена: по запросу

RFID-наклейка на стекло Cruiser Windshield

RFID-метка размещается на ветровом стекле автомобиля, в той зоне, которая свободна от "сеточки подогрева" (зависит от типа стекла). Метка одноразовая, при попытке снятия происходит её разрушение. Дальность около 10 метров.

Цена: по запросу

RFID-метки для прачечных

Подборка специализированных RFID-меток для применения в прачечных. Гибкие RFID-метки, разработанные для идентификации изделий из текстиля. Применяются для идентификации одежды, полотенец, халатов и других изделий из текстиля. Основные рынки: медицина, отели, гостиницы, фитнес-клубы. Более подробно про антикражные системы RFID и применение RFID-меток в прачечных можно прочитать тут.

Артикул:

RFID-метка Datamars FT401-ST

RFID-метка для идентификации текстильных изделий, очень надежная, выдерживает до 200 циклов промышленной стирки.
▪ Размер 10х70 мм или
▪ 15х70 мм

Цена: по запросу

Артикул:

RFID-метка SAUK LaundryTag7015-S

RFID-метка для идентификации текстильных изделий, очень надежная, выдерживает до 200 циклов промышленной стирки.
▪ Размер 15х70 мм.
▪ Метка для вшивания в шов или в виде бирки.

Цена: по запросу

Артикул:

RFID-метка SAUK LaundryTag7015-SH

Цена: по запросу

Загрузка технической спецификации в формате pdf (datasheet)

Confidex RFID

RFID-метка Datamars TextileID FT401-ST
RFID-метка SAUK LaundryTag7015

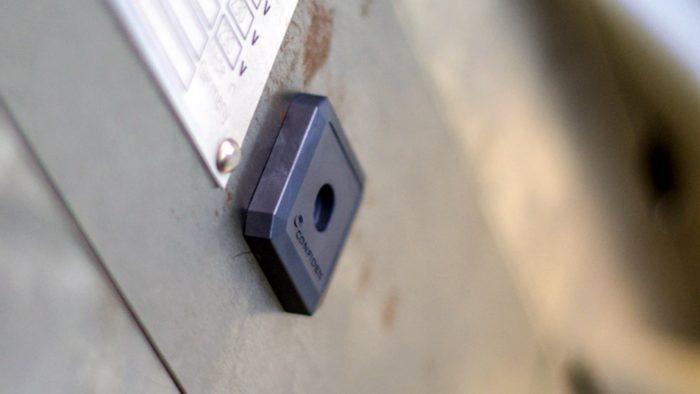

RFID-метки в прочном пластиковом корпусе, на металл (универсальные, для решения широкого круга задач)

Сферы применения: учет основных средств на производствах, учет перемещения грузовиков, контейнеров, спецтехники. RFID-идентификация в добывающей промышленности - для рудников, шахт, карьеров. Идентификация вагонов, вагонеток, тягачей. RFID-инвентаризация имущества. RFID-автоматизация технологических процессов на производствах. Основное отличие от других RFID-меток - идентификация объектов в особенно сложных условиях эксплуатации, где требуется всепогодное исполнение, которое позволяет работать в любое время года, в любую погоду. Эти метки достаточно устойчивы к механическим повреждениям.

Загрузка технической спецификации в формате pdf (datasheet)

Confidex RFID

RFID-наклейка на стекло Cruiser Windshield
RFID-наклейка на фару Cruiser Headlamp
UHF RFID-метка Confidex Survivor
UHF RFID-метка Confidex Ironside Slim
UHF RFID-метка Ironside Micro
UHF RFID-метка Ironside Classic
UHF RFID-метка Confidex Captura
UHF RFID-метка Steelwave Micro-II
UHF RFID-метка Confidex X-Bolt
NFC RFID-метка Ironside Micro

RFID-метки специализированные, для контроля возвратной тары и идентификации других неметаллических изделий

Основные рынки: складская и транспортная логистика, автоматизация техпроцессов. Применяется на складах, на производствах, на логистических узлах. Может использоваться для автоматизации конвейерных производственных линий. В пищевой промышленности: перевозки хлебобулочных изделий, сыров, колбас, мяса, молока. Эти метки являются всепогодными, устойчивы к воде и влаге. Часть RFID-меток в этой группе поставляется в рулонах, на таких RFID-метках можно печатать RFID-принтерами, в момент печати метка может быть закодирована.

Артикул: 3000394

UHF RFID-метка Carrier Classic

RFID-метка для неметалл. поверхностей, IP68. Разработана для идентификации пластиковых контейнеров с ограниченным местом для размещения метки. Выдерживает множество циклов мойки под высоким давлением.
▪ Чип Monza 4QT.
▪ Размер 73 x 8 x 0.2 мм.
▪ Дальность работы до 10 м.
▪ Темп. работы -35°C to +85°C

Цена: по запросу

Артикул: 3000446

UHF RFID-метка Confidex Carrier PRO

RFID-метка для неметаллических поверхностей, IP68. Надежное считывание вблизи продуктов с высоким содержанием воды. Большая площадь под печать. Выдерживает множество циклов мойки под высоким давлением.
▪ Чип Monza 4QT.
▪ Размер 92 x 24 x 0.2 мм.
▪ Дальность работы до 12.5 м.
▪ Темп. работы -35°C to +85°C

Цена: по запросу

Артикул: 3001440

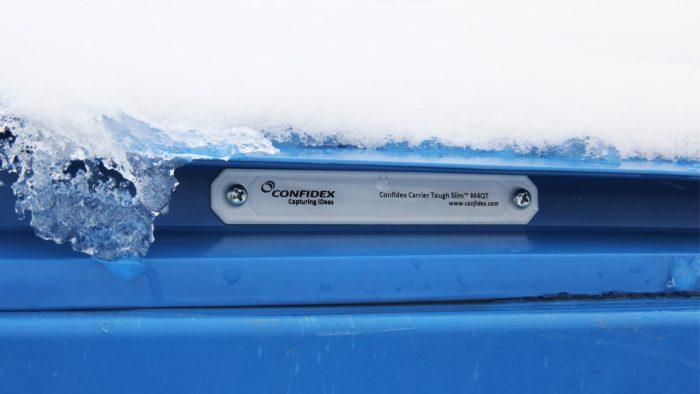

UHF RFID-метка Carrier Tough Slim

RFID-метка для неметаллических поверхностей. В тонком пластиковом корпусе, герметичная IP68. Для использования в суровых условиях, стойкая к механическим воздействиям.
▪ Чип Monza 4QT.
▪ Размер 122 x 18 x 2 мм.
▪ Дальность работы до 12 м.
▪ Темп. работы -35°C to +85°C

Цена: по запросу

RFID-метки наклейки

Основные рынки: складская логистика и розничная торговля, в том числе, RFID-инвентаризация (для одежды, медикаментов, украшений и пр.), может применяться совместно с антикражными UHF RFID-системами. На этих метках можно печатать RFID-принтерами, в момент печати метка может быть закодирована.

Загрузка технической спецификации в формате pdf (datasheet)

Alien RFID

UHF-наклейка Alien ALN-9610 Squig
UHF-наклейка Alien ALN-9710 Squig
UHF-наклейка Alien ALN-9630 Squiggle
UHF-наклейка Alien ALN-9730 Squiggle
UHF-наклейка Alien ALN-9640 Squiggle
UHF-наклейка Alien ALN-9740 Squiggle

RFID-наклейки

Подборка RFID-меток в виде наклеек, для идентификации любых неметаллических объектов. Данные RFID-метки универсальны в применении, могут с успехом применяться в сотнях различных сфер в области автоматизации логистических процессов, на складах и на производствах. Применятся для идентификации изделий из картона, бумаги, дерева, пластика и других полимерных композитов.

Метки для неметаллических поверхностей. Покрыты полипропиленовой плёнкой, адаптированы под термотрансферную печать. Этот слой полимера также защищает RFID-чип.

Артикул: THUN-M-PP

UHF RFID-метка TraceID Thunder

Универсальная RFID-метка с высокой дальностью чтения для контроля возвратной тары, для логистики, для автоматизации производственных процессов.
▪ Чип Monza R6 / R6P.
▪ Размер 101 x 23 мм.
▪ Дальность чтения около 9 м.
▪ Темп. работы от -40°С до +85°С.

Цена: по запросу

Артикул: TH44-M-PP

UHF RFID-метка TraceID TH44 Omni

Универсальная RFID-метка с высокой дальностью чтения для инвентаризации, логистики, ритейла.
▪ Чип Monza 4D/E/QT.
▪ Размер 46 x 46 мм.
▪ Дальность чтения около 7 м.
▪ Темп. работы от -40°С до +85°С.

Цена: по запросу

Артикул: TH41-M-PP

UHF RFID-метка TraceID TH41 Cabis

Универсальная RFID-метка со средней дальностью чтения. Подходит для логистики, учета книг в библиотеках, учета документов, используется в ритейле.
▪ Чип Monza 4D/E/QT.
▪ Размер 50 x 32 мм.
▪ Дальность чтения около 6 м.
▪ Темп. работы от -40°С до +85°С.

Цена: по запросу

Артикул: TF36-M-PP

UHF RFID-метка TraceID TF36 Fest

RFID-метка с низкой дальностью чтения. Используется для контроля цепочки поставок для одежды, медицинских препаратов, косметики. Для борьбы с контрафактом.
▪ Чип Monza R6 / R6P.
▪ Размер 34 x 16 мм.
▪ Дальность чтения около 1.5 м.
▪ Темп. работы от -40°С до +85°С.

Цена: по запросу

Артикул: TER16-M-PP

UHF RFID-метка TraceID TER16 Thinpropeller

Универсальная RFID-метка с высокой дальностью чтения для контроля возвратной тары, для логистики, промышленной автоматизации.
▪ Чип Monza R6/R6P.
▪ Размер 97 x 12 мм.
▪ Дальность чтения около 6 м.
▪ Темп. работы от -40°С до +85°С.

Цена: по запросу

RFID метки

RFID-метка - это специализированное электронное устройство, предназначенное для бесконтактной идентификации объектов вплоть до нескольких десятков метров. Другое название - радиометка или RFID транспондер. Это важнейший элемент RFID систем. В своём составе содержит миниатюрный микропроцессор - RFID чип и антенну, которая улавливает электромагнитные волны из эфира. Чип декодирует сигнал и метка отвечает уникальными данными, записанными в её память. Отличительной особенностью пассивных RFID-меток является то, что они не содержат батарейку, а значит не требуют последующего обслуживания и работают годами. Также бывают полуактивные и активные метки, снабженные элементом питания. Работа пассивных RFID-меток в холодное время года характеризуется высокой стабильностью, и это существенно отличает пассивные RFID-метки от активных RFID-меток, ведь, как известно, ёмкость батареек на морозе значительно уменьшается, срок службы батарейки сокращается.
При выборе меток обратите внимание, что каждый тип метки адаптирован под решение тех или иных задач. Некоторые радиометки хорошо работают только при их размещении на пластиковых изделиях и не будут работать на металле, а на стекле дальность работы такой метки может сильно сократиться; RFID-метки, созданные для работы на металлической поверхности, будут иметь исключительно высокую дальность только при их размещении на металле. В данном разделе представлены пассивные UHF RFID-метки, работающие в соответствии с международными стандартами EPC Class1 Gen2, ISO18000-6C\B.

Подборка RFID-меток для идентификации автомобилей
RFID-метки Confidex в прочном пластиковом корпусе, универсальные, сотни сфер применения
RFID-метки Confidex специализированные, для идентификации возвратной тары и других неметаллических объектов
RFID-наклейки Alien, универсальные
RFID-наклейки Trace ID, универсальные, дли широкого применения

Как работает RFID-метка и как правильно выбрать RFID-метку?

Как работает RFID-метка?

Прежде чем понять как работает RFID-метка необходимо разобраться, что такое RFID-метка, а точнее, из чего она состоит?

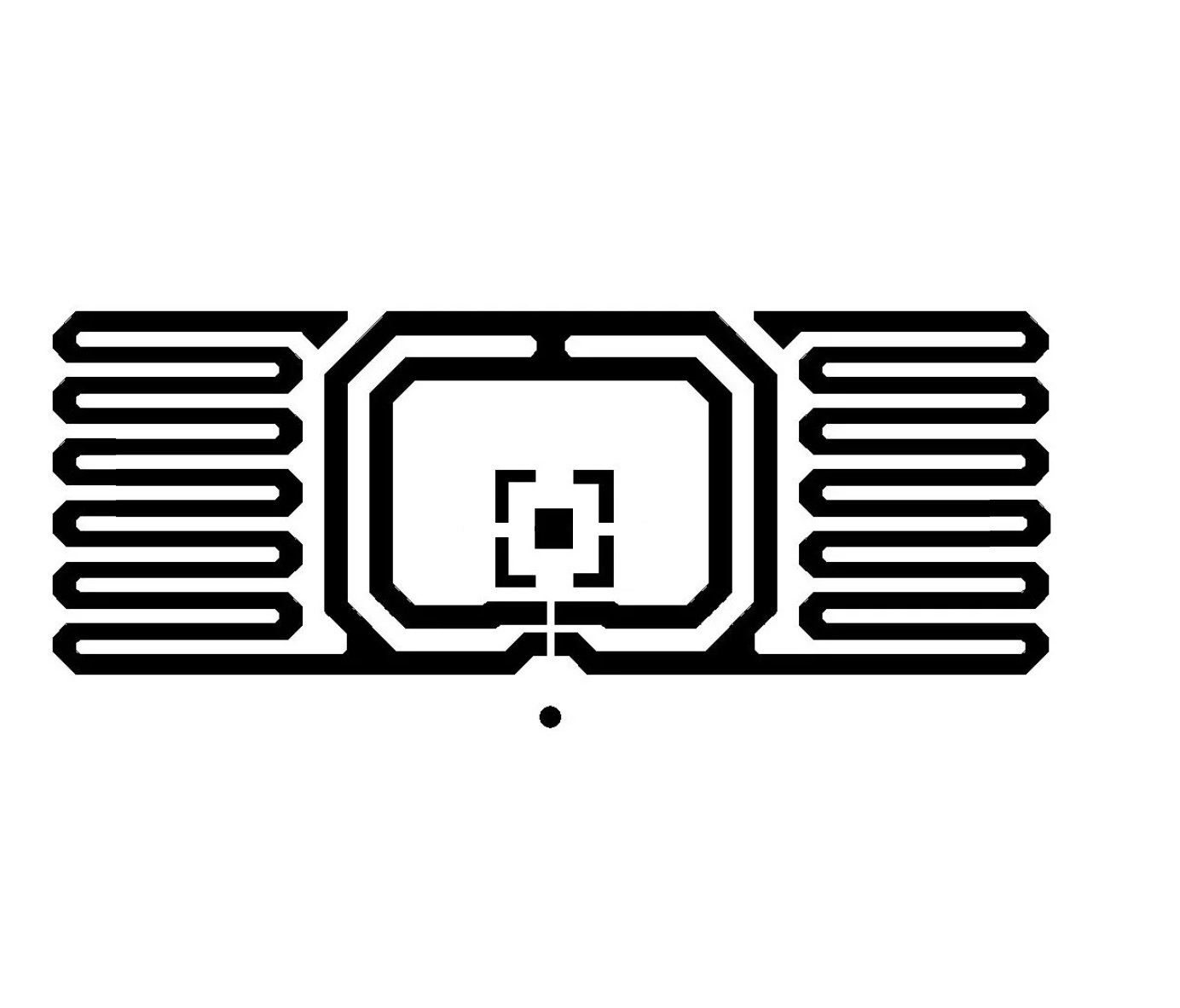

RFID-метка это миниатюрное электронное устройство, принимающее и передающее радиосигнал. Основными составными компонентами RFID-метки являются RFID-чип и RFID-антенна, расположенные на диэлектрической подложке. Если мы говорим об RFID-наклейке, то в большинстве случаев, используются материалы PET или полиамид, если мы говорим о RFID-метке в другом форм-факторе, то варианты могут быть абсолютно различными. Антенна RFID-метки улавливает радиосигнал, берет часть его мощности и заряжает микрочип - этого заряда хватает настолько, чтобы RFID-метка декодировала улавливаемый сигнал, ответила своим уникальным ID кодом и дополнительной информацией, закодированной в её память. Так работают пассивные RFID-метки, которые не имеют батарейки и заряжаются именно от радиосигнала. Бывают и активные RFID-метки, у которых на борту не пассивный, а активный передатчик. Полуактивные или полупассивные RFID-метки комбинируют свойства обоих. Безусловно, каждый из вариантов RFID-меток имеет как преимущества, так и недостатки. Например, активные RFID-метки могут работать дальше, чем пассивные, однако ёмкость батарейки на морозе может сильно сократиться и при низких температурах дальность активной RFID-метки может сильно сократиться.

Описание различных типов RFID-меток

RFID-метки по типу и функциональности бывают различными, в зависимости от задачи и от объекта идентификации можно назвать следующие группы, по которым метки можно условно разделить:

По форм-фактору

RFID-метки в виде наклеек
RFID-метки в прочном пластиковом корпусе
Cпециализированные RFID-метки, созданные под конкретные задачи и конкретные объекты идентификации

По наличию или отсутствию батареек

пассивные RFID-метки, не имеющие батареек или других источников питания. Такие метки заряжаются и работают исключительно под воздействием RFID-излучения от RFID-антенн
активные RFID-метки, работающие от батареек
метки смешанного типа: полупассивные или полуактивные, которые имеют признаки пассивных меток, а батарейка служит в качестве дополнительного источника питания, что может увеличить дальность работы таких меток, а также может запитать дополнительные элементы, встроенные в RFID-метку, например, датчик измерения температуры, вибрации или влажности.

По частотным диапазонам

низкочастотные метки Low Frequency (LF), работающие на частоте 125 кГц и 134.2 кГц
высокочастотные метки High Frequency (HF), работающие на частоте 13.56 МГц
сверхвысокочастотные метки Ultra High Frequency (UHF), работающие в диапазоне частот 860-960 МГц. В Европе такие метки работают в полосе частот 865-867 МГц, в России в полосе частот 866-867 МГц, а в странах Северной Америки, в Японии, Малайзии, Австралии и других странах в полосе частот 915-921 МГц.

Подробнее о UHF RFID-метках

UHF - аббревиатура фразы на английском языке Ultra High Frequency, в переводе означает Сверхвысокие частоты. Данные метки характеризуются работой в частотном диапазоне от 860 до 960 МГц, притом, в разных странах и регионах мира разрешены свои частотные полосы. В частности, различают частотный диапазон, разрешенный к применению в Российской федерации, в Европе, в Америке, Китае и т.д. В связи с этим, при работе с теми или иными метками в различных регионах мира обращайте внимание на соответствие между частотами RFID-считывателя и частотами применяемых RFID-меток. Отметим также, что существуют, так называемые multiband RFID-метки, которые имеют приблизительно одинаковую дальность работы в любом регионе мира. На картинке представлены частотные характеристики различных RFID-меток и зависимость дальности их работы от частоты RFID-считывателя.

Структура памяти UHF метки. Что можно хранить в память RFID метки?

Память большинства UHF меток стандарта EPC Class1 Gen2 имеют следующую структуру памяти:

Reserved memory - это банк память UHF RFID-метки, который последовательно хранит два байта Kill Password и 2 байта Access Password. Kill Password используется, что бы деактивировать метку раз и навсегда без возможности её последующей активации. Access Password защищает сектора памяти от перезаписи, а также частично решает вопрос хранения каких-либо конфиденциальных данных.
EPC memory - память данных, которая хранит идентификатор RFID-метки. EPC - аббревиатура от английской фразы Electronic Product Code, в переводе означает Электронный код продукта. Эта память многократно перезаписываемая, до 100 тысяч циклов записи. В большинстве RFID-приложений для идентификации объекта используются данные именно из EPC памяти, в этом случае при использовании RFID-меток на объектах необходимо побеспокоиться об уникальности данных, которыми кодируется EPC память. В большинстве случаев размер памяти имеет 12 байт (96 бит). Память структурирована по 2 байта.
TID memory - не перезаписываемая область памяти RFID-метки, закодированная на этапе производства RFID-чипа. Память хранит уникальный серийный номер RFID-чипа, также по можно TID легко определить производителя RFID-чипа и название модели RFID-чипа, например, NXP UCODE7, NXP UCODE8, NXP UCODE8m, Impinj Monza 4E, Impinj Monza 4QT, Impinj Monza R6, Impinj Monza R6p, Alien Higgs3, Alien Higgs4, Alien Higgs9 и другие. Теоретически номер TID можно считать уникальным. Однако для идентификации объектов его используют редко, поскольку при запросе данных из памяти TID требуется дополнительная транзакция (еще один цикл обмена данными), а также дальность ответа RFID-метки может сократиться, иногда до 15% и более - все зависит от конкретных условий эксплуатации RFID-метки, и конечно же, от типа и вида метки. Заметим, что некоторые модели чипов, например чипы Monza 4QT могут транслировать EPC и TID за 1 итерацию, некоторые модели RFID-считывателей SAUK поддерживают эту особенность RFID-меток, это позволяет им работать значительно быстрее и практически без потери в дальности работы.
USER Memory - пользовательская память для хранения произвольных данных. У некоторых RFID-меток память USER может вовсе отсутствовать, а у других напротив - может иметь достаточно большую ёмкость, вплоть до 2 тысяч бит. Эта память многократно перезаписываемая до 100 тысяч раз.

В любой банк памяти можно записать произвольные данные в шестнадцатеричном виде, то есть символы от 0 до 9, а также символы латинского алфавита от A до F включительно. Длина данных, которые можно записать в тот или иной банк памяти характеризуется размером памяти и является свойством конкретного чипа. Размер секторов памяти рассмотрим на примере RFID-чипа NXP UCODE 8m:

Длина EPC 96 бит.
Длина TID 96 бит.
Длина памяти USER составляет 32 бита.
Access Password и Kill Password по 32 бита.

Как правильно выбрать UHF RFID-метку?

Самое главное правило - определиться с тем на каких объектах будут использоваться RFID-метки. То есть необходимо понимать из чего сделан объект, который требуется пометить RFID-метками. Перечислим основные:

Металлическая поверхность. Для уверенного сканирования RFID-метки выбирайте специализированные RFID-метки, разработанные для идентификации металлических объектов.
Поверхность пластиковая, бумажная или сделана из другого радиопрозрачного материала. В этом случае могут подойти большинство RFID-меток в виде всепогодных RFID-наклеек или RFID-наклеек общего применения.
Поверхность из тонкого пластика или другого диэлектрика, а внутри металл, жидкость или различные электронные платы. Скорее всего, дальность работы обычных RFID-меток в виде наклеек, сильно упадет или они перестанут работать вовсе. Вам потребуются метки, адаптированные под металл, см. пункт 1. Но, если на идентифицируемом объекте вы сможете найти место, где можно разместить RFID-наклейку и под ней будет полость, то в этом случае можно выбрать обычную RFID-наклейку.
Если вы идентифицируете автомобили, есть несколько нюансов, которые необходимо учесть - обратите внимание на RFID-метки, разработанные специально для RFID-идентификации автомобилей. Мы уже сделали такую подборку, вы можете ей воспользоваться.
Если вы идентифицируете одежду и другие текстильные изделия, например, полотенца или халаты, то применяйте специализированные RFID-метки, которые можно вшить в вышеперечисленные изделия, эти RFID-метки характеризуются устойчивостью к изгибанию, процессу стирки (глажка, вибрация) и к используемым в прачечных химическим веществам.

Определитесь со способом крепления RFID-меток к объекту идентификации. Перечислим основные типы RFID-меток:

RFID-метка в виде наклейки.
RFID-метка в корпусе с креплением под винты\саморезы.
RFID-метка в корпусе с возможностью нанесения клея.
RFID-метка, снабженная кронштейном.
RFID-метка, для вшивания в одежду (в полотенца, в халаты).
RFID-метка для встраивания (специализированная).

Определитесь с уровнем защиты RFID-метки от пыли и влаги (IP-защита) и стойкостью к механическим повреждениям, а также обратите внимание на способность RFID-меток выдерживать воздействие химических веществ:

RFID-метка в виде наклейки в стандартном исполнении для использования внутри помещений.
RFID-метка в виде наклейки с повышенным уровнем защиты от пыли и влаги, стойкая к погодным и механическим воздействиям.
RFID-метка в корпусе. Как правило такие метки устойчивы к погодным воздействиям, к воде, влаге, а также к механическим воздействиям. Кроме того, есть ряд RFID-меток, устойчивых к различным химическим веществам, таким как масла, растворы солей, растворы щелочей, к химическим веществам, используемым в прачечных.

Определитесь с температурным воздействием:

Метка будет применяться внутри помещений с нормальными климатическими условиями.
Метка будет применяться вне помещений и возможны перепады температуры и влажности, в том числе, резкие. Необходимо понимать насколько будет длительным влияние экстремальных температур.

Определитесь с расстоянием, на котором требуется идентифицировать RFID-метки.

Обратите внимание, что показатель дальности чтения RFID-меток - это косвенный параметр, указывающий на то, насколько стабильно будут работать RFID-метки. Этот показатель зависит не только от RFID-метки, но также от RFID-считывателя и от RFID-антенны. Существенные коррективы в дальность работы RFID-метки вносят условия её эксплуатации. В некоторых проектах требуется добиться максимальной дальности, а в других наоборот - требуется ограничить дальность её сканирования. Есть масса нюансов, которые нужно учесть при проектировании RFID-системы. Если вы столкнулись с трудностями при выборе RFID-меток, или идентифицируете какие-либо специфические объекты и не знаете, что именно применить, обращайтесь, мы обязательно Вам поможем и подберем именно те RFID-метки, которые подойдут для решения Вашей задачи!
