ТЕХНОЛОГИИ РАДИОЧАСТОТНОЙ ИДЕНТИФИКАЦИИ
|
Российские RFID-антенны SAUK

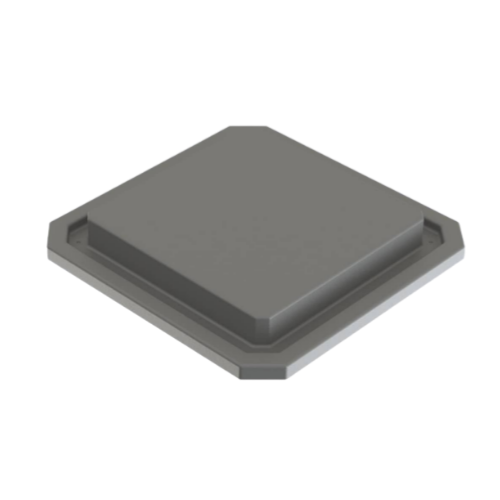

Индустриальная RFID-антенна большой дальности SAUK LR290
- коэффициент усиления 9 dBi
- дальняя зона чтения - до 15 метров и выше
25800,00 руб.
Индустриальная RFID-антенна средней дальности SAUK MR100
- коэффициент усиления 2 dBi
- средняя зона чтения - до 1 м)
7800,00 руб.
Настольная RFID-антенна ближней зоны SAUK Tap-PRO
- коэффициент усиления -20 dBi
- ближняя зона чтения - до 20 см)
12500,00 руб.
Модуль RFID-антенны SAUK для квадрокоптеров
- коэффициент усиления 9 dBi
- дальняя зона чтения - до 15 метров и выше
16800,00 руб.
Планшетная RFID-антенна SAUK RetailPRO
- коэффициент усиления 0 dBi
- ближняя зона чтения - до 60 см)
9600,00 руб.
Что такое RFID-антенна?
RFID антенна - это один из основных элементов системы радиочастотной идентификации, можно сказать, это её глаза и уши. Правильный выбор RFID-антенны существенно повышает качественный уровень RFID-решения. При выборе RFID-антенны нужно обращать внимание на её технические характеристики, такие как: коэффициент усиления, угол раскрытия диаграммы направленности, коэффициент стоячей волны. Все эти параметры в совокупности позволяют RFID-считывателю сканировать метки быстрее и дальше, повысить стабильность работы RFID-системы в целом. Не упускайте из внимания и варианты крепления RFID-антенн. Для некоторых приложений важна дальность, а для других - напротив - уверенное сканирование только вблизи. Для ритейла, например, важна эстетическая привлекательность, а для применения в промышленных задачах наоборот - высокий уровень защиты от пыли и влаги и устойчивость к вибрации.
Описание различных типов UHF RFID-антенн
RFID антенны сверхвысокого частотного диапазона UHF RFID можно разделить на несколько категорий, в основном они различаются коэффициентом усиления и диаграммой направленности:
- RFID-антенны дальней зоны действия, сканирующие RFID-метки вплоть до нескольких десятков метров, обладающие высоким коэффициентом усиления. Такие антенны характеризуются тем, что формируют диаграмму направленности вперед, если мы говорим об RFID-антеннах с коэффициентом усиления 9 dBi, то у них угол раскрытия диаграммы направленности будет около 65 градусов по горизонтали и по вертикали, диаграмма направленности образует "конус".
- RFID-антенны средней и ближней зон действия, сканирующие RFID-метки на дистанции до нескольких метров. На как правило, применяемые для для сканирования RFID-меток на рабочем месте оператора. Если мы говорим о настольных антеннах, то важным аспектом будет являться наличие экранирования, что позволит при работе с антенной, сканировать только те RFID-метки, которые расположены только сверху над RFID-антенной, а RFID-метки, расположенные сбоку или сзади просканированы не будут - это свойство особенно актуально если поблизости от антенны может быть множество других объектов, снабженных RFID-метками. Этим свойством обладает RFID-антенна SAUK Retail-PRO.
- RFID-антенны ближней зоны действия, с дальностью сканирования RFID-меток до нескольких сантиметров, обладающие отрицательным коэффициентом усиления. В данном случае аналогично RFID-антеннам средней дальности необходимо обращать внимание на способность RFID-антенны работать только с RFID-метками, расположенными над верхней гранью и "не замечать" RFID-метки, лежащие на столе поблизости от рабочей зоны. Этим свойством обладает RFID-антенна SAUK Tap-PRO.
- Форм-фактором: RFID-антенны, обладающие корпусом и RFID-антенны в виде модулей для встраивания в терминалы, машины и комплексы.
- Уровнем защиты от пыли и влаги IP:
- RFID-антенны, не обладающие защитой от влаги пригодны для использования внутри помещений,
- RFID-антенны, обладающие высоким уровнем защиты от влаги, например, IP65 и выше, пригодны для использования на открытой местности без применения дополнительных элементов защиты.
Описание RFID-антенн с различными коэффициентами усиления
RFID-антенны дальней зоны действия с высоким коэффициентом усиления
Такие антенны предназначены для сканирования RFID-меток на больших дистанциях, в зависимости от метки, вплоть до нескольких десятков метров. Как правило у таких антенн коэффициент усиления сигнала составляет величину 9 dBi и выше. Также данные антенны предназначены для сканирования большого количества меток за счет того, что они способны излучать уровень сигнала, достаточный для опроса большого количества меток. Типичным представителем семейства является антенна дальней зоны действия SAUK LongRange290-PRO. Подобные антенны характеризуются диаграммой направленности, как правило с углом раскрытия 65 x 65°.
RFID-антенны средней и малой зон действия
Такие антенны предназначены для сканирования товаров на дистанциях, как правило, до 4 метров. Безусловно, указанная дальность варьируется от конкретных условий эксплуатации, от типа и вида используемых RFID-меток, а также от идентифицируемого товара. Как правило коэффициент усиления таких антенн составляет величину ниже 4 dBi. Данные RFID-антенны в основном используются там, где на средней дальности требуется идентифицировать небольшую группу товаров - несколько десятков RFID-меток, а также требуется идентифицировать конкретный товар, например, на прилавке магазина. Антенна также может применяться для создания "Умных полок", "Умных шкафов" и других систем автоматической инвентаризации товаров.
Как правило такие антенны характеризуются диаграммой направленности с углом раскрытия 85 x 85°. Типичным представителем семейства является антенна SAUK Retail-PRO, обладающая коэффициентом усиления 0 dBi, то есть не усиливает сигнал считывателя, а транслирует его один к одному, но с высоким КПД. Кроме того, указанная антенна является экранированной снизу, что позволяет использовать её так, чтобы уверенно сканировались товары, размещенные над её верхней гранью, в тоже время, как товары, размещенные сбоку или снизу от антенны, например, под столешницей - для RFID системы останутся невидимыми.
Как правило такие антенны характеризуются диаграммой направленности с углом раскрытия 85 x 85°. Типичным представителем семейства является антенна SAUK Retail-PRO, обладающая коэффициентом усиления 0 dBi, то есть не усиливает сигнал считывателя, а транслирует его один к одному, но с высоким КПД. Кроме того, указанная антенна является экранированной снизу, что позволяет использовать её так, чтобы уверенно сканировались товары, размещенные над её верхней гранью, в тоже время, как товары, размещенные сбоку или снизу от антенны, например, под столешницей - для RFID системы останутся невидимыми.
RFID-антенны ближней зоны действия с отрицательным коэффициентом усиления
Такие RFID-антенны предназначены для чтения или кодирования одной метки. Типичным представителем семейства является антенна SAUK Tap-PRO, обладающая коэффициентом усиления около -20 dBi и дальностью работы с RFID-метками до 10 см. Что делает её незаменимой при чтении или кодировании конкретной метки. Кроме того, антенна является экранированной снизу, что полностью исключает сканирование RFID-меток, лежащих на столе, рядом с антенной. Используя её SAUK Tap-PRO можете быть на 100% уверенными, что закодирована или считана нужная Вам RFID-метка.
Разработка RFID-оборудования SAUK
Компания SAUK - российский разработчик и производитель оборудования радиочастотной идентификации RFID. В видео представлен центр разработок и исследований, показано опытное производство UHF RFID-оборудования.
Компания располагается в Зеленограде и является центром компетенций по технологиям пассивного и активного RFID, занимается научными исследованиями и разработками в частотных диапазонах UHF Passive RFID 860-960 МГц, UHF Active RFID 433 и 868 МГц, 2.4 ГГц. Мы знаем точно, какими характеристиками должно обладать оборудование RFID. Многолетний опыт, сотни внедрений RFID, а также глубокое понимание физических принципов работы пассивной и активной RFID-техники позволяют нам создавать продукты, отвечающие современным требованиям.
Компания располагается в Зеленограде и является центром компетенций по технологиям пассивного и активного RFID, занимается научными исследованиями и разработками в частотных диапазонах UHF Passive RFID 860-960 МГц, UHF Active RFID 433 и 868 МГц, 2.4 ГГц. Мы знаем точно, какими характеристиками должно обладать оборудование RFID. Многолетний опыт, сотни внедрений RFID, а также глубокое понимание физических принципов работы пассивной и активной RFID-техники позволяют нам создавать продукты, отвечающие современным требованиям.
