SAUK LongRange290-iot-X
UHF RFID-считыватель с дальностью работы с RFID-метками до 15 метров (считыватель с интегрированной антенной)
UHF RFID-считыватель с дальностью работы с RFID-метками до 15 метров (считыватель с интегрированной антенной)
Примечание. Не все опции совместимы между собой, поэтому при выборе оборудования RFID и опций, пожалуйста, руководствуйтесь таблицей, в ней перечислены все возможные варианты опций, совместимые между собой.
| # | Наименование Считывателя или Системы в модификации PRO с фиксированным набором опций |
|---|---|
| 1 | SAUK LongRange290-iot-PRO / IP67 / WiFi+RS232+Wiegand |
| 2 | SAUK LongRange290-iot-PRO / IP67 / WiFi+RS232+Реле |
| 3 | SAUK LongRange290-iot-PRO / IP67 / WiFi+RS232+Hold |
| 4 | SAUK LongRange290-iot-PRO / IP67 / WiFi+RS485+Wiegand |
| 5 | SAUK LongRange290-iot-PRO / IP67 / WiFi+RS485+Реле |
| 6 | SAUK LongRange290-iot-PRO / IP67 / WiFi+RS485+Hold |
| 7 | SAUK LongRange290-iot-PRO / IP67 / WiFi+Реле+Hold |
| 8 | SAUK LongRange290-iot-PRO / IP67 / WiFi+Реле+Wiegand |
| 9 | SAUK LongRange290-iot-PRO / IP67 / WiFi+Hold+Wiegand |
| # | Наименование Считывателя или Системы в модификации Business с фиксированным набором опций |
|---|---|
| 7 | SAUK LongRange290-iot-Business / IP67 / WiFi+Реле+Hold |
| 8 | SAUK LongRange290-iot-Business / IP67 / WiFi+Реле+Wiegand |
| 9 | SAUK LongRange290-iot-Business / IP67 / WiFi+Hold+Wiegand |
Аксессуары (в комплект не входят, приобретаются отдельно):
▪ Кронштейн из нержавеющей стали
▪ Блок питания 12 VDC с низким уровнем шумов и помех
▪ Кронштейн из нержавеющей стали
▪ Блок питания 12 VDC с низким уровнем шумов и помех
- Бесконтактный проезд КПП с дальностью работы до 15 метров и возможностью интеграции с контроллерами СКУД по Wiegand, возможна работа системы автономно.
- Автоматизация склада, построение антикражных систем.
- Идентификация вагонов, трамваев, и другой техники, например, вагонеток в шахтах и грузовиков на карьерах.
- Учет перемещения любых объектов, снабженных RFID-метками.
- Автоматизация техпроцессов на производствах.
- Антикражные системы на основе RFID-меток.
Особенности:
- Встроенное программное обеспечение с графическим интерфейсом пользователя, доступное через Wi-Fi с любого WEB-браузера.
- Возможность работы устройства автономно, то есть без подключения к сторонним системам. Однако может работать и в составе сторонних систем, под управлением хоста. Для интеграции считывателя используется API, WEB-API. Интеграция производится с применением Wi-Fi, RS232 или RS485 (в зависимости от модификации).
- Поддержка протоколов MODBUS, применяемых для интеграции с ПЛК и SCADA в задачах промышленной автоматизации.
- Элементарная интеграция с большинством контроллеров СКУД практически любого производителя по интерфейсу Wiegand.
- Проверка оригинальности RFID-меток по принципу "Свой-чужой", возможность ведения таблицы доступа.
Опции:
- Реле, 1 канал
- Wiegand, 1 канал
- Интерфейс RS485 или RS232
- Цифровой триггерный вход Hold
Прибор имеет 2 модификации:
▪ 700.101.1-P - модификация PRO
▪ 700.101.1-B - модификация Business
Приборы поставляются в двух базовых цветах: черный и белый.
▪ 700.101.1-P - модификация PRO
▪ 700.101.1-B - модификация Business
Приборы поставляются в двух базовых цветах: черный и белый.
Техническая спецификация RFID-считывателя
Параметры UHF RFID
| Параметр | Расшифровка |
|---|---|
| Поддерживаемые стандарты | ISO 18000-63 (EPC Class 1 Gen2v2) |
| Частоты работы | Соответствуют требованиям радиочастотного регулирования РФ |
| Мощность излучения RFID | Максимум, соответствует требованиям радиочастотного регулирования РФ: • ERP 2 W (33dBm). • EIRP 3.3 W (35.2dBm). Программная настройка мощности. |
| Параметры RFID антенны | • 1 встроенная RFID-антенна, поляризация круговая, коэффициент усиления 9 dBi. • Дальность работы может достигать десятков метров. • Для систем проезда около 15 метров для различных типов RFID-меток и условий применения RFID-меток** |
| Чувствительность приёма | -73 dBm для модификации Business (дальность идентификации меток около 6 метров) -85 dBm для модификации PRO (дальность идентификации меток вплоть до 15 метров и более) |
| Скорость чтения RFID-меток | До 25 меток за 1 секунду для модификации Business До 300 меток за 1 секунду для модификации PRO |
**До 12 метров для модификации Business, до 15 метров для модификации PRO для RFID-меток, адаптированных под использование на ветровом стекле автомобиля. В большинстве случаем система настраивается на дальность работы, не превышающую 5 метров.
Дальность значительно варьируется для разных видов меток, снабженных различными чипами, антеннами, а также выполненные различными производителями.
Результаты испытаний RFID-меток:
Дальность значительно варьируется для разных видов меток, снабженных различными чипами, антеннами, а также выполненные различными производителями.
Результаты испытаний RFID-меток:
- Дальность чтения RFID меток-наклеек Confidex Windshield при креплении на ветровое стекло автомобиля составляет 12 метров уверенного приема. Тестировались следующие автомобили: Volvo S80, Volvo XC60, Nissan Patrol, Kia Sportage, Mercedes ML350, Lada Vesta, Nissan Murano, Hyundai ix35 и др.
- Дальность чтения RFID-меток Confidex Survivor при креплении на металлической поверхности составляет до 16 метров приема.
- Дальность чтения RFID меток-наклеек типа Impinj H47, обладающих, так называемой 3D антенной, составляет до 6-9 метров при креплении на картонную или пластиковую поверхность.
Индикация, визуализация
| Параметр | Расшифровка |
|---|---|
| LED индикация | • Идентификация многоцветная светодиодная на лицевой панели прибора - контроль статуса работы с RFID-метками. • Идентификация многоцветная светодиодная на тыльной стороне прибора - контроль статуса работы с Wi-Fi сетями. Внимание! Оборудование в модификации Business не имеет элементов LED индикации на лицевой панели. |
| Звуковое оповещение | Buzzer (Только для модификации PRO) |
| Мониторинг RFID-меток в софте считывателя | WEB-интерфейс. Обнаруженные RFID-считывателем метки отображаются в таблице. Также на основной форме дублируется цвет светодиодной индикации лицевой панели. |
Каналы уведомлений, управление и взаимодействие со сторонними системами
| Параметр | Расшифровка |
|---|---|
| Уведомления хоста по каналу Socket TCP/IP (через Wi-Fi) | При обнаружении RFID-метки считыватель может отправлять уведомление на IP-адрес и номер порта, указанные в настройках |
| Уведомления хоста по проводным шинам данных (Опционально) | RS232 или RS485 |
| Уведомления от сторонних систем включая индукционные петли или кнопку (Опционально) | Цифровой триггерный вход Hold |
| Реле (Опционально) | Реле герконовое, 1 канал |
| Уведомление систем СКУД (Опционально) | Интерфейс Wiegand, 1 канал |
Общее описание платформы
| Параметр | Расшифровка |
|---|---|
| Операционная система | RTOS (Работа с операционной системой для пользователя недоступна) |
| Память | 16 MB Flash |
| Датчики и сенсоры | Встроенный датчик температуры для индикации температуры электроники |
Пользовательский интерфейс
| Параметр | Расшифровка |
|---|---|
| Световое и звуковое оповещение | Индикация многоцветная на лицевой и на тыльной стороне прибора, излучатель звуковой типа Buzzer\Zummer. |
| Кнопки | Возможность включения сканирования (например, нажатием на кнопку) путем задействования цифрового триггерного входа Hold |
| WEB-панель | Контроль и управление за состоянием системы, а также мониторинг обнаруженных RFID-меток производится из WEB-интерфейса. |
Условия окружающей среды
| Параметр | Расшифровка |
|---|---|
| Рекомендуемая температура использования | от -25° до +55 °C, без выпадения конденсата |
| Допустимая температура использования | от -35° до +85 °C, без выпадения конденсата |
| Температура хранения | около +22°С |
| Относительная влажность | от 10% до 95% без выпадения конденсата |
| Уровень защиты от пыли и влаги IP | IP67 |
Интерфейсы связи с RFID-считывателем
| Параметр | Расшифровка |
|---|---|
| Wireless LAN (Wi-Fi) | IEEE 802.11 b/g/n. WLAN 2.4 ГГЦ. Wi-Fi прибора может использоваться: • как точка доступа (режим AP), • как клиент для уже существующих Wi-Fi сетей (режим STA). • одновременная работы в режиме AP и STA. |
| Проводные шины данных (Опционально) | RS232 или RS485 |
Параметры питанию
| Параметр | Расшифровка |
|---|---|
| Внешнее питание | Питание от внешнего адаптера выходное напряжение от 12 VDC до 24 VDC, 1.5A. Номинальное потребление прибора до 800 мА, с пиковым потребление до 1.5 А. |
Размер и вес
| Параметр | Расшифровка |
|---|---|
| Линейные размеры | 290 х 290 х 73 мм |
| Вес без учета упаковки и кабеля | До 3 кг. |
Портфолио

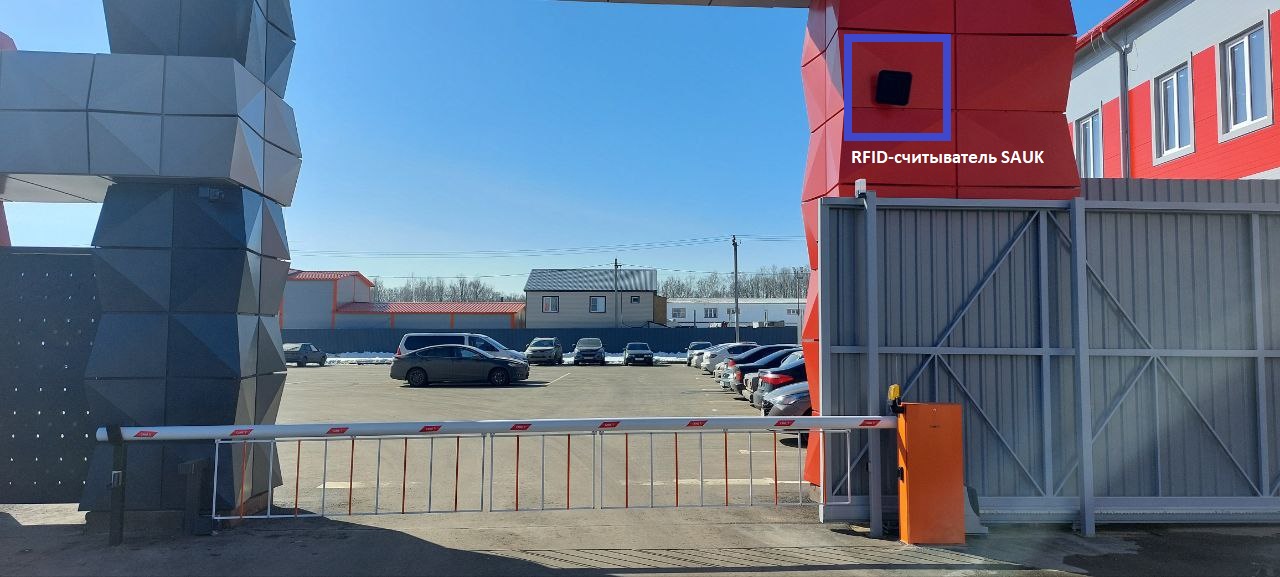

RFID-Автоматизация шлагбаумов и ворот КПП для автомобилей
Подходит для любой закрытой частной территории:
- Городской двор
- Территория производства
- Территория коттеджного поселка или СНТ
- Гаражный кооператив
Аксессуары
(Приобретаются дополнительно)
- Блок питания (220 VAC to 12 VDC).
- Кронштейн из нержавеющей стали для крепления прибора на шест, столб или на плоскую поверхность стены.
Вы из проектного бюро?
Если вы представитель проектного бюро и информации, представленной на сайте, для Вашей проектной-инженерной деятельности недостаточно, пожалуйста обращайтесь в службу технической поддержки. Мы обязательно Вам поможем и предоставим все необходимые данные!
Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
