Настольный экранированный UHF RFID-считыватель
SAUK MidRange210-IoT
для идентификации RFID-меток на небольшом удалении (со встроенной антенной)
SAUK MidRange210-IoT
для идентификации RFID-меток на небольшом удалении (со встроенной антенной)
Артикул товара: 700.101.3-B-USB
SAUK MidRange210-IoT
Сферы применения:
- Автоматизация рабочих мест оператора: на складах, на производствах.
- Автоматизация рабочего места библиотекаря. Учет книг и документов.
- Учет одежды \ спецодежды на производствах.
- Учет белья, в том числе, полотенец, халатов в фитнес-центрах, в прачечных, в гостиницах, отелях, аквапарках.
- Применение совместно с антикражными RFID-системами дальней зоны действия SAUK.
- Учет перемещения товарно-материальных ценностей.
- Кодирование RFID-меток.
Особенности:
- Практически исключается чтение RFID-меток, расположенных сзади и сбоку.
- Проверка оригинальности RFID-меток по принципу "Свой-чужой", возможность ведения таблицы доступа.
- RFID-считыватель и антенна в одном корпусе.
- Интерфейс USB.
- Интерфейс Wi-Fi, работает как точка доступа или как клиент для существующих Wi-Fi сетей. Возможность объединения нескольких считывателей в локальную сеть.
- Уведомление хоста по каналу Socket TCP\IP по указанному в настройках IP-адресу и номеру порта (через Wi-Fi).
Опции:
- 1 Реле (сухой контакт для управления сторонними системами).
- Интерфейс Wiegand, 1 канал.
- Интерфейс RS232, RS485.
- Уведомление хоста по каналу RS485, RS232.
- Интерфейс Ethernet через Wi-Fi мост.
- Беспроводное реле (через Wi-Fi).
- Программный модуль для работы устройства в режиме эмуляции клавиатуры.
Профессиональный RFID-считыватель в настольном исполнении, работает в сверхвысоком диапазоне частот UHF который разрешен к использованию в России, странах СНГ и Европы, а также в ряде других стран. Идеальное решение для складской автоматизации, учета производимой продукции, в прачечных, в гостиницах и отелях, в аквапарках и фитнесах. Используется для бесконтактной идентификации RFID-меток на небольшом расстоянии.

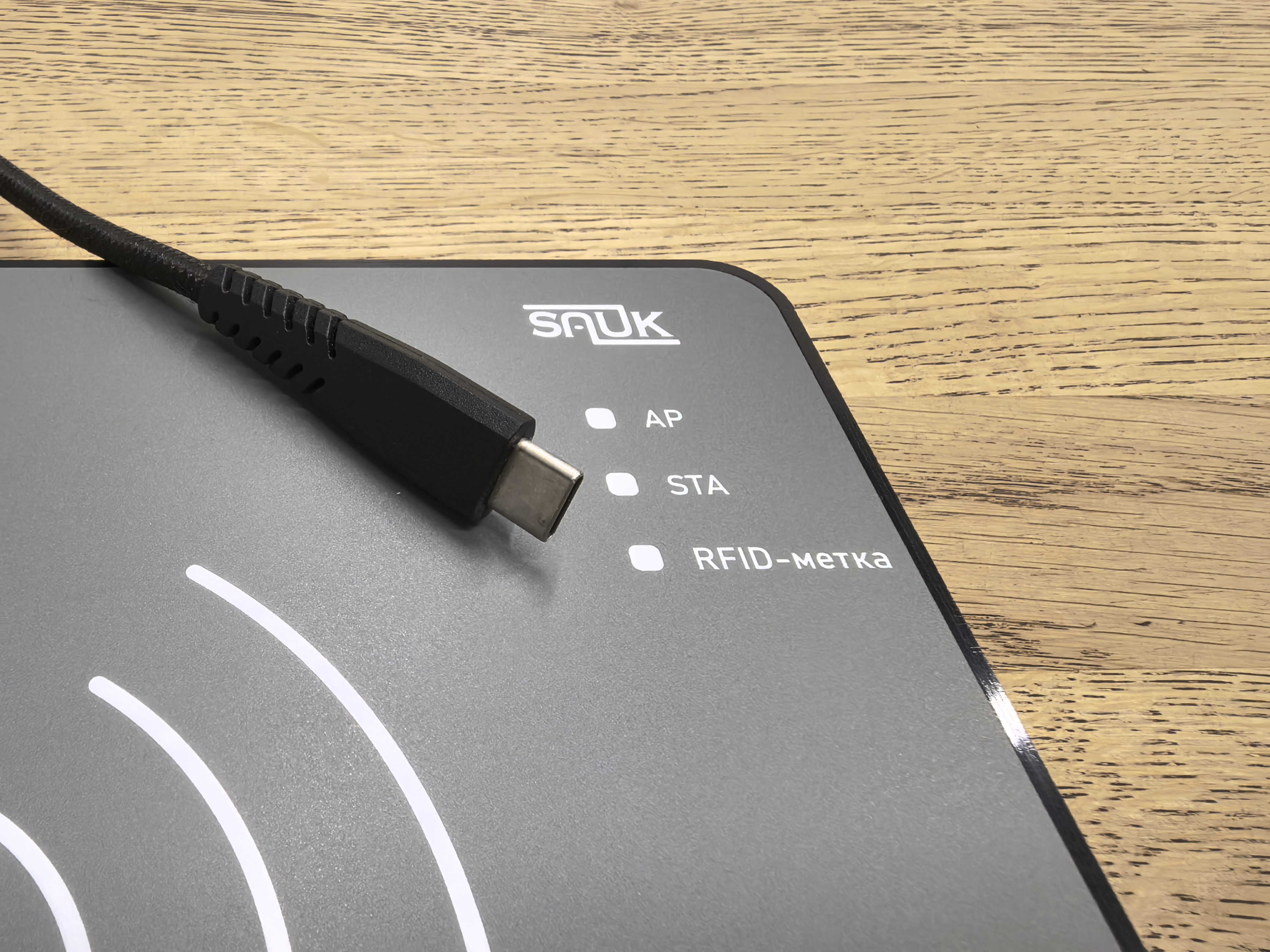

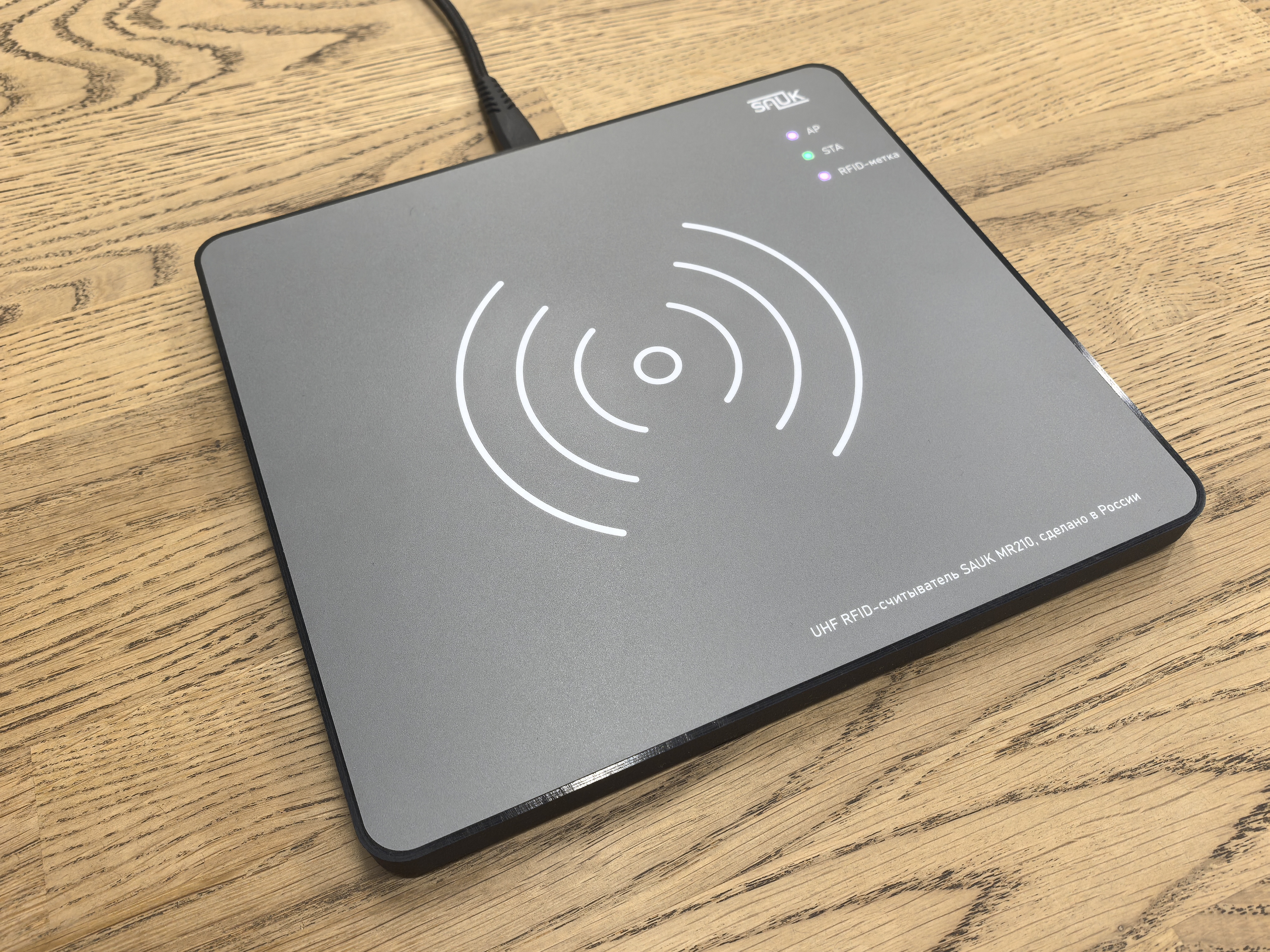

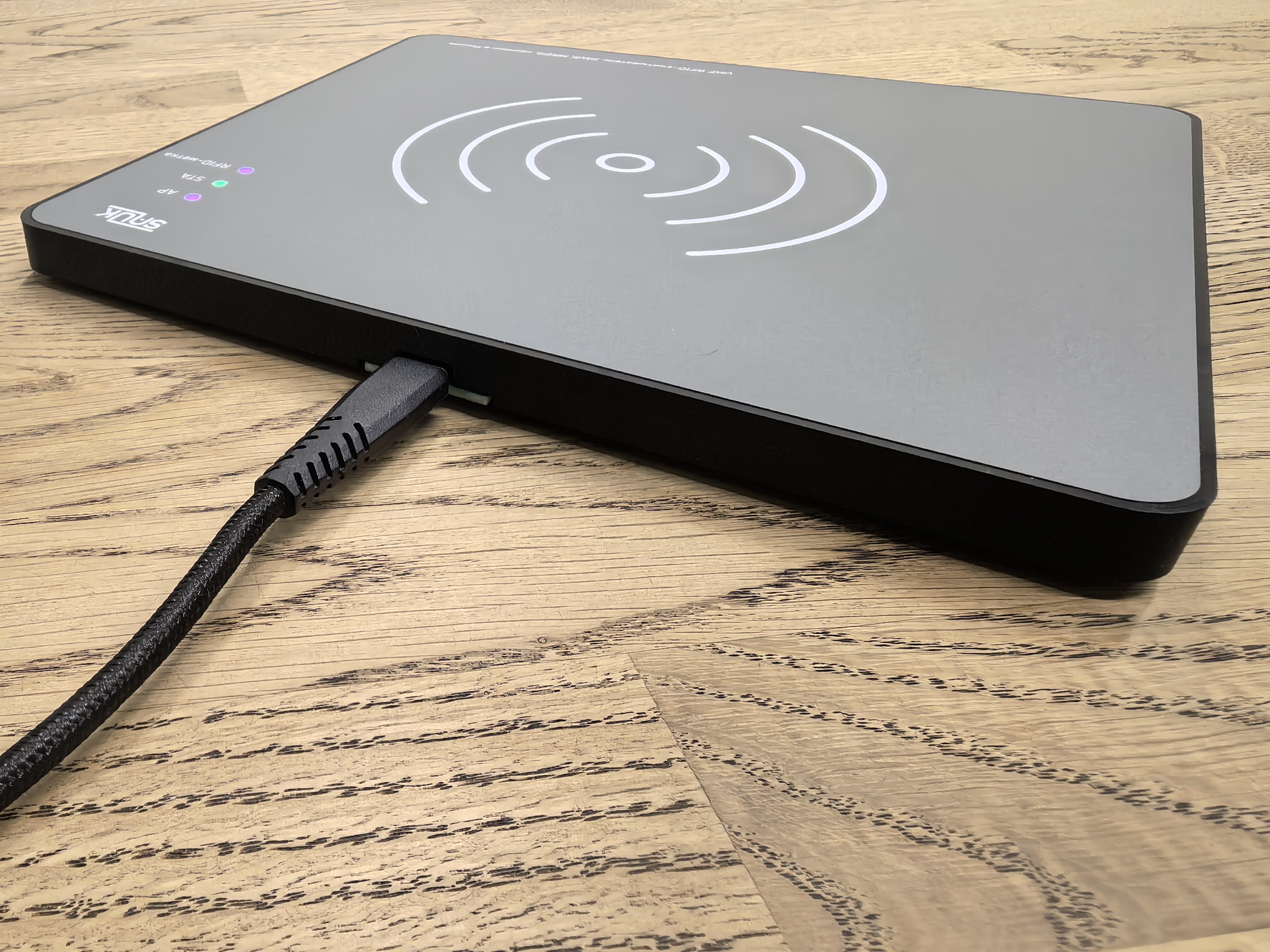

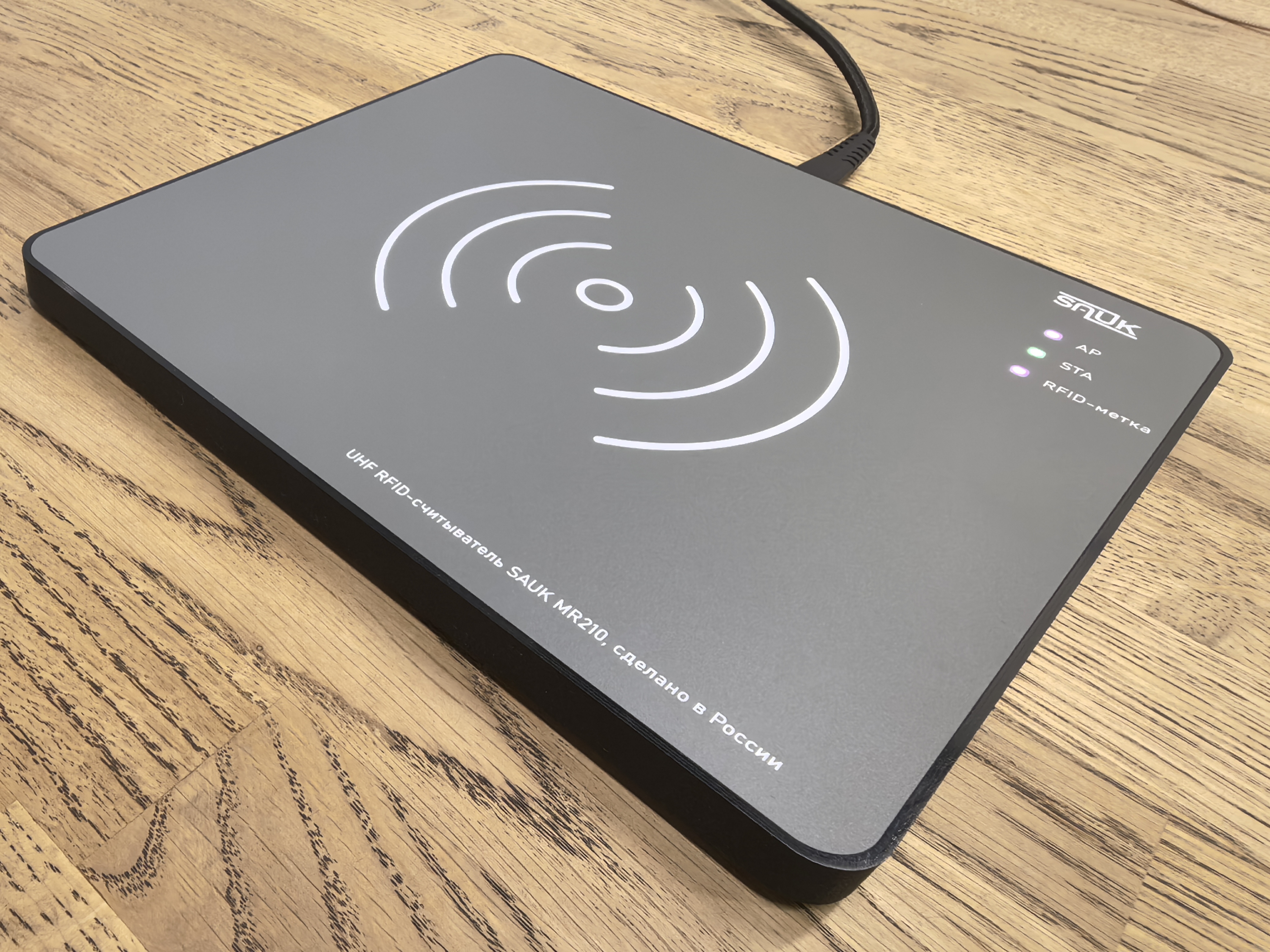

Настольный RFID-считыватель в моноблочном исполнении, одноканальный. RFID-считыватель и RFID-антенна представлены в едином конструктиве. Устройство оснащено специализированной экранированной RFID-антенной, имеющей максимальную чувствительность к RFID-меткам, расположенным со стороны верхней грани устройства. RFID-метки, расположенные снизу и сбоку от устройства, прочитаны не будут - это очень важно при оснащении автоматизированного рабочего места оператора, особенно при работе в стесненных условиях, когда рядом с рабочим местом могут находиться и другие изделия, оснащенные RFID-метками. Предназначен для работы с RFID-метками международного стандарта EPC Class1 Gen, ISO18000-6B\C. Уровень защиты от пыли и влаги IP54, по запросу устройство может быть дополнительно герметизировано и выполнено во всепогодном исполнении IP65. На лицевой панели имеется многоцветная светодиодная индикация для отображения состояния работы системы и статуса работы с RFID-метками. Имеет звуковую сигнализацию Buzzer. Устройство имеет интерфейсы Wi-Fi и USB, опционально может оснащаться RS485, RS232, Ethernet, Wiegand26/34. Питание осуществляется по USB. Для конфигурирования и настройки системы применяется WEB-панель или WEB-API (http get-set, для интеграции со сторонними программными и аппаратными продуктами). Для интеграции RFID-считывателя по USB используется упрощенный байтовый протокол обмена или обмен строками JSON формата.
Настольный RFID-считыватель в моноблочном исполнении, одноканальный. RFID-считыватель и RFID-антенна представлены в едином конструктиве. Устройство оснащено специализированной экранированной RFID-антенной, имеющей максимальную чувствительность к RFID-меткам, расположенным со стороны верхней грани устройства. RFID-метки, расположенные снизу и сбоку от устройства, прочитаны не будут - это очень важно при оснащении автоматизированного рабочего места оператора, особенно при работе в стесненных условиях, когда рядом с рабочим местом могут находиться и другие изделия, оснащенные RFID-метками. Предназначен для работы с RFID-метками международного стандарта EPC Class1 Gen, ISO18000-6B\C. Уровень защиты от пыли и влаги IP54, по запросу устройство может быть дополнительно герметизировано и выполнено во всепогодном исполнении IP65. На лицевой панели имеется многоцветная светодиодная индикация для отображения состояния работы системы и статуса работы с RFID-метками. Имеет звуковую сигнализацию Buzzer. Устройство имеет интерфейсы Wi-Fi и USB, опционально может оснащаться RS485, RS232, Ethernet, Wiegand26/34. Питание осуществляется по USB. Для конфигурирования и настройки системы применяется WEB-панель или WEB-API (http get-set, для интеграции со сторонними программными и аппаратными продуктами). Для интеграции RFID-считывателя по USB используется упрощенный байтовый протокол обмена или обмен строками JSON формата.
Техническая спецификация RFID-считывателя
Параметры UHF RFID
| Параметр | Расшифровка |
|---|---|
| Поддерживаемые стандарты | ISO 18000-63 (EPC Class 1 Gen2v2) |
| Частоты работы | Соответствуют требованиям радиочастотного регулирования РФ |
| Мощность излучения RFID | Максимум, соответствует требованиям радиочастотного регулирования РФ: • ERP до 500 mW (около 27dBm). Программная настройка мощности. |
| Параметры RFID антенны | Круговая поляризация, коэффициент усиления около 0 dBi. |
| Чувствительность приёма | -67 dBm |
| Скорость чтения RFID-меток | До 25 меток за 1 секунду |
Опыт №1. Дистанция считывания около 80 см получена при работе с RFID-меткой, обладающей линейно-поляризованной антенной (RUS/EU) типа диполь с КУ антенны около 2.1 dBi, чип NXP UCODE 8. В опыте мощность считывателя настроена на мощность 79 мВт (19 dBm).
Внимание! При проектировании RFID-системы, которая предназначена для сканирования группы, состоящей из нескольких RFID-меток, следует "закладывать" дальность уверенного приёма RFID-меток (например, имеющих линейные размеры 50х50 мм или 20х70 мм), равную 35-40 см если вы работаете на малых мощностях излучения RFID-считывателя (до 200 мВт). Таким образом, вы обеспечите уверенное считывание меток именно в нужной Вам зоне и "невидимость" тех меток, которые находятся на удалении от антенны, то есть те, которые не требуется сканировать.
Опыт №2. На антенне расположена стопка из 16 полотенец. Высота стопки около 43 см. В опыте применяются линейные метки для идентификации текстильной продукции - DATAMARS Textile-ID. Практически мгновенно считываются все RFID-метки вне зависимости от их ориентации. Мощность прибора настроена на 22 dB.
Внимание! Если в решаемой Вами задаче будет производиться мониторинг группы RFID-меток, то есть сканирование сразу нескольких RFID-меток необходимо увеличивать мощность RF-поля, в сравнении со сканированием только одной метки. Поскольку энергия RF поля тратится на большее количество меток, это важно помнить!
Внимание! Если в решаемой Вами задаче будет производиться мониторинг группы RFID-меток, то есть сканирование сразу нескольких RFID-меток необходимо увеличивать мощность RF-поля, в сравнении со сканированием только одной метки. Поскольку энергия RF поля тратится на большее количество меток, это важно помнить!
Индикация, визуализация, оповещения
| Параметр | Расшифровка |
|---|---|
| LED индикация | • Идентификация многоцветная светодиодная на лицевой панели прибора - контроль статуса работы с RFID-метками. • Идентификация многоцветная светодиодная боковой грани прибора - контроль статуса работы с Wi-Fi сетями. |
| Звуковое оповещение | Buzzer |
| Мониторинг RFID-меток | WEB-интерфейс. Обнаруженные RFID-считывателем метки отображаются в таблице. Также на основной форме дублируется цвет светодиодной индикации лицевой панели. |
| Уведомления хоста по каналу Socket TCP/IP (через Wi-Fi) | При обнаружении RFID-метки считыватель может отправлять уведомление на IP-адрес и номер порта, указанные в настройках |
| Уведомления по другим каналам (опционально) | по UART, оснащенный модулями RS232, RS485, Ethernet. |
| Проводное реле (опционально) | • Параметры проводного реле - то до 0.5А, мощность до 10VA (например, 0.5А и 20В либо 0.2А и 50В). • Опционально беспроводное реле с параметрами до 10А, 250 VAC. |
| Уведомление систем СКУД (опционально) | Интерфейс Wiegand 26, Wiegand 34. Поддержка других протоколов осуществляется по запросу. |
Общее описание платформы
| Параметр | Расшифровка |
|---|---|
| Операционная система | RTOS (Работа с операционной системой для пользователя недоступна) |
| Память | 16 MB Flash |
| Датчики и сенсоры | Встроенный датчик температуры для индикации температуры электроники |
Пользовательский интерфейс
| Параметр | Расшифровка |
|---|---|
| Световое и звуковое оповещение | Индикация многоцветная на лицевой и на боковой грани прибора, излучатель звуковой типа Buzzer\Zummer. |
| Кнопки | • тактовая кнопка для сброса настроек прибора в состояние "по умолчанию". • тактовая кнопка перезагрузки прибора. |
| WEB-панель | Контроль и управление за состоянием системы, а также мониторинг обнаруженных RFID-меток производится из WEB-интерфейса. |
Условия окружающей среды
| Параметр | Расшифровка |
|---|---|
| Рекомендуемая температура использования | 10° to +55 °C, без выпадения конденсата |
| Допустимая температура использования | +10° to +55 °C, без выпадения конденсата |
| Температура хранения | +25° to +35 °C, без выпадения конденсата |
| Относительная влажность | от 10% до 95% без выпадения конденсата. Рекомендуемая влажность до 80% без выпадения конденсата. |
| Уровень защиты от пыли и влаги IP | IP54 |
Интерфейсы связи с RFID-считывателем
| Параметр | Расшифровка |
|---|---|
| Wireless LAN, Wi-Fi | IEEE 802.11 b/g/n. WLAN 2.4 ГГЦ. Wi-Fi прибора может использоваться: • как точка доступа (режим AP), • как клиент для уже существующих Wi-Fi сетей (режим STA). • одновременная работы в режиме AP и STA. |
| LAN | Ethernet через роутер (Wi-Fi to Ethernet***) с доступом к WEB-панели и возможностью работы с WEB-API |
| PAN, проводные шины данных | Опционально UART, RS232, RS485, Ethernet (без доступа к WEB-панели и без возможности работы c WEB-API) |
| USB | Да (длина провода 100 см) |
*** Wi-Fi to Ethernet
Сетевое оборудование на объекте заказчика (роутер с DHCP сервером любого производителя. Лучше всего использовать профессиональные устройства, но подойдут роутеры даже для домашнего использования, такие как Zyxel Keenetic, D-Link и другие)
Параметры питания
| Параметр | Расшифровка |
|---|---|
| Внешнее питание | Питание через USB: • 350 мА с пиками до 1 А. |
| Часы реального времени | Резервная батарея для часов реального времени CR1220 |
| Горячая замена батареи | Возможна |
Размер и вес
| Параметр | Расшифровка |
|---|---|
| Линейные размеры | 210 х 190 х 13 мм |
| Вес без учета упаковки и кабеля | До 500 гр. |
Описание протокола MODBUS TCP через Ethernet (Wi-Fi) и MODBUS RTU через RS485
Портфолио
RFID-Автоматизация для идентификации и учета спецодежды, инвентаря, для прачечных
Подходит для любой задачи по учету белья, инвентаря для различных организаций:
- Прачечная, химчистка
- Гостиница, Аквапарк
- Фитнес-цент, SPA
Аксессуары
(Приобретаются дополнительно)
- Блок питания USB (2.1 A).
- Беспроводное реле.
Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
