ТЕХНОЛОГИИ РАДИОЧАСТОТНОЙ ИДЕНТИФИКАЦИИ
|

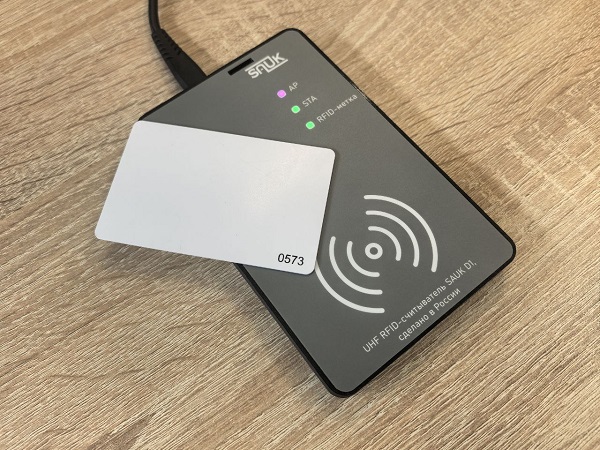

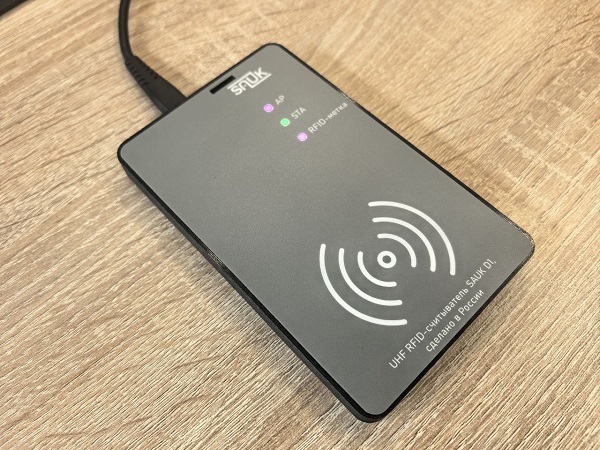

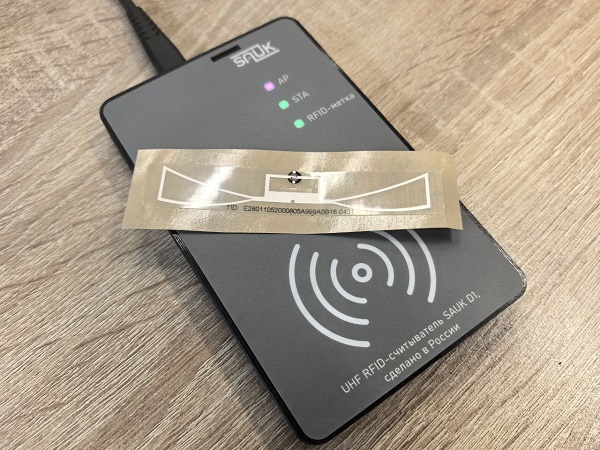

Настольный UHF RFID-считыватель SAUK NF140
для чтения и кодирования RFID-меток (со встроенной RFID-антенной или с подключаемой внешней RFID-антенной)
для чтения и кодирования RFID-меток (со встроенной RFID-антенной или с подключаемой внешней RFID-антенной)
SAUK NF140
Основное назначение - автоматизация рабочего места:
- оператора СКУД;
- сотрудника склада;
- сотрудника производства;
- сотрудника прачечной;
- библиотекаря.
Сферы применения:
- Учет одежды \ спецодежды на производствах.
- Учет белья, в том числе, полотенец, халатов в фитнес-центрах, в прачечных, в гостиницах, отелях, аквапарках.
- Учет книг и документов.
- Учет перемещения товарно-материальных ценностей.
- Кодирование RFID-меток.
- Занесение RFID-меток в базу данных или в Систему СКУД.
Особенности:
- Имеет встроенное программное обеспечение, позволяющее кодировать RFID-метки без применения сторонних систем и без написания программного обеспечения.
- Может быть интегрирован в любую информационно-ученую систему с применением API или WEB-API.
- Может быть подключен практически к любой СКУД по интерфейсу Wiegand.
- Благодаря встроенному программному обеспечению может работать автономно либо под управлением сторонних систем или программных комплексов.
Опции:
- 1 Реле (сухой контакт для управления сторонними системами).
- Интерфейс Wiegand, 1 канал.
- Интерфейс USB | RS232 | RS485.
- Цифровой триггерный вход Hold.
Программное обеспечение:
- Встроенное программное обеспечение. Доступно через WEB-браузер.
- Софт под Windows. Программный модуль для работы устройства в режиме эмуляции клавиатуры.
Простой и удобный RFID-считыватель для чтения и кодирования RFID-меток. Идеальное решение для работы с системами СКУД, для складской автоматизации, учета производимой продукции, в прачечных, в гостиницах и отелях, в аквапарках и фитнесах. Используется для бесконтактной идентификации RFID-меток на небольшом расстоянии, а также очень удобен для кодирования RFID-меток. Встроенное программное обеспечение позволяет легко, быстро и качественно решить задачу кодирования RFID-меток, обеспечить уникальную нумерацию и вести журнал кодировки. Встроенные алгоритмы кодирования RFID-меток позволяют обеспечить 100% уникальность нумерации EPC!
Настольный RFID-считыватель SAUK NF140 может иметь встроенную RFID-антенну небольшого радиуса действия (до нескольких сантиметров). Однако наиболее популярный вариант поставки - с подключаемой внешней RFID-антенной. В ассортименте ООО "САУК" представлен широкий выбор RFID-антенн, обладающих различными параметрами. Например, Вы можете использовать RFID-антенну с высоким коэффициентом усиления SAUK LR290-PRO и считывать любые RFID-метки на расстоянии до 5-6 метров. Другой вариант - можете применить экранированную RFID-антенну SAUK TAP-PRO ближней зоны действия - это позволит безошибочно идентифицировать или кодировать только те RFID-метки, которые находятся на расстоянии до 5 см.
RFID-считыватель предназначен для работы с RFID-метками международного стандарта EPC Class1 Gen2, ISO18000-6B\C. Имеется многоцветная светодиодная индикация для отображения состояния работы системы и статуса работы с RFID-метками и с беспроводной сетью Wi-Fi. Имеет звуковую сигнализацию Buzzer. Хост получает уведомления о RFID-метках через интерфейс USB | RS485 | RS232, который также можно использовать для программной интеграции по API. Считыватель имеет интерфейс Wiegand, который можно применить при подключении практически к любому контроллеру СКУД большинства производителей.
Настольный RFID-считыватель SAUK NF140 может иметь встроенную RFID-антенну небольшого радиуса действия (до нескольких сантиметров). Однако наиболее популярный вариант поставки - с подключаемой внешней RFID-антенной. В ассортименте ООО "САУК" представлен широкий выбор RFID-антенн, обладающих различными параметрами. Например, Вы можете использовать RFID-антенну с высоким коэффициентом усиления SAUK LR290-PRO и считывать любые RFID-метки на расстоянии до 5-6 метров. Другой вариант - можете применить экранированную RFID-антенну SAUK TAP-PRO ближней зоны действия - это позволит безошибочно идентифицировать или кодировать только те RFID-метки, которые находятся на расстоянии до 5 см.
RFID-считыватель предназначен для работы с RFID-метками международного стандарта EPC Class1 Gen2, ISO18000-6B\C. Имеется многоцветная светодиодная индикация для отображения состояния работы системы и статуса работы с RFID-метками и с беспроводной сетью Wi-Fi. Имеет звуковую сигнализацию Buzzer. Хост получает уведомления о RFID-метках через интерфейс USB | RS485 | RS232, который также можно использовать для программной интеграции по API. Считыватель имеет интерфейс Wiegand, который можно применить при подключении практически к любому контроллеру СКУД большинства производителей.
SAUK NF140 умеет работать как виртуальная клавиатура
Это просто и удобно - считыватель вставляет уникальный номер RFID-метки в то место вашего софта, где мерцает каретка ввода.
Настольный RFID-считыватель SAUK NF140 может применяться во многих сферах, где требуется идентифицировать различные предметы или объекты с применением UHF RFID-меток. Он удобен в тех случаях, когда нет возможности или нет времени обеспечить интеграцию RFID-считывателя с используемым программным обеспечением с применением API, но есть потребность идентифицировать уникальные номера RFID-меток и обрабатывать их в этом софте: в EXCEL, в онлайн-сервисе или в 1С. Например, считыватель удобен при учете UHF-RFID меток малых архитектурных форм МАФ , кроме того, считыватель очень удобен для внесения уникальных электронных номеров UHF RFID-меток в системы контроля и управления доступом СКУД. Компания ООО "САУК" предлагает рассмотреть вариант применения RFID-считывателя, который умеет эмулировать клавиатуру - тем самым решается задача интеграции считывателя в ваш софт с применением принципа "ни строчки кода". Процесс подключения считывателя как BLE клавиатура очень прост, а последующее каждодневное использование очень удобно и не вызывает проблем. А самое главное - считыватель может быть применён совместно с ПК, ноутбуком, смартфоном или планшетом. Для работы прибора в режиме виртуальной клавиатуры нет необходимости инсталлировать какой-либо софт, достаточно войти в настройки прибора через встроенную точку доступа Wi-Fi и в WEB-интерфейсе установить нужные галочки.
Настольный RFID-считыватель SAUK NF140 может применяться во многих сферах, где требуется идентифицировать различные предметы или объекты с применением UHF RFID-меток. Он удобен в тех случаях, когда нет возможности или нет времени обеспечить интеграцию RFID-считывателя с используемым программным обеспечением с применением API, но есть потребность идентифицировать уникальные номера RFID-меток и обрабатывать их в этом софте: в EXCEL, в онлайн-сервисе или в 1С. Например, считыватель удобен при учете UHF-RFID меток малых архитектурных форм МАФ , кроме того, считыватель очень удобен для внесения уникальных электронных номеров UHF RFID-меток в системы контроля и управления доступом СКУД. Компания ООО "САУК" предлагает рассмотреть вариант применения RFID-считывателя, который умеет эмулировать клавиатуру - тем самым решается задача интеграции считывателя в ваш софт с применением принципа "ни строчки кода". Процесс подключения считывателя как BLE клавиатура очень прост, а последующее каждодневное использование очень удобно и не вызывает проблем. А самое главное - считыватель может быть применён совместно с ПК, ноутбуком, смартфоном или планшетом. Для работы прибора в режиме виртуальной клавиатуры нет необходимости инсталлировать какой-либо софт, достаточно войти в настройки прибора через встроенную точку доступа Wi-Fi и в WEB-интерфейсе установить нужные галочки.
Рисунок 1. Пример WEB-интерфейса, применяемого для настройки считывателя. Можно выбрать канал уведомлений, настроить формат данных, удобный для восприятия, обернуть в какие-либо служебные символы, добавить или убрать информативные поля
Краткая видеоинструкция по подключению RFID-считывателя SAUK NF140 к ПК, ноутбуку
(аналогично подключается к другой технике, например к смартфону, планшету)
Техническая спецификация RFID-считывателя
Параметры UHF RFID
| Параметр | Расшифровка |
|---|---|
| Поддерживаемые стандарты | ISO 18000-63 (EPC Class 1 Gen2v2) |
| Частоты работы | Соответствуют требованиям радиочастотного регулирования РФ |
| Мощность излучения RFID | Типовая настройка - до 200 mW |
| Параметры RFID антенны | Встроенная антенна имеет линейную поляризация. Внешняя RFID-антенна подключается через SMA-порт. |
| Чувствительность приёма | -67 dBm |
| Скорость чтения RFID-меток | До 25 меток за 1 секунду |
Индикация, визуализация, оповещения
| Параметр | Расшифровка |
|---|---|
| LED индикация | • Контроль статуса работы с RFID-метками. • Контроль статуса работы с Wi-Fi сетями. |
| Звуковое оповещение | Buzzer |
| Мониторинг RFID-меток | WEB-интерфейс. Обнаруженные RFID-считывателем метки отображаются в таблице. Также на главной встроенного программного обеспечения дублируется цвет светодиодной индикации лицевой панели прибора |
| Уведомления хоста по каналу Socket TCP/IP (через Wi-Fi) | При обнаружении RFID-метки считыватель может отправлять уведомление на IP-адрес и номер порта, указанные в настройках |
| Уведомления по другим каналам (опционально) | В зависимости от интерфейса USB | RS232 | RS485. |
| Проводное реле (опционально) | ток до 0.5А, мощность до 10VA (например, 0.5А и 20В либо 0.2А и 50В) |
| Уведомление систем СКУД (опционально) | Интерфейс Wiegand 26, Wiegand 34. Поддержка других протоколов осуществляется по запросу. |
Общее описание платформы
| Параметр | Расшифровка |
|---|---|
| Операционная система | RTOS (Работа с операционной системой для пользователя недоступна) |
| Память | 16 MB Flash |
| Датчики и сенсоры | Встроенный датчик температуры для индикации температуры электроники |
Пользовательский интерфейс
| Параметр | Расшифровка |
|---|---|
| Световое и звуковое оповещение | Индикация многоцветная на лицевой и на боковой грани прибора, излучатель звуковой типа Buzzer\Zummer. |
| Цифровой триггерный вход Hold (опционально) | Включение прибора на определенное время по импульсу от сторонней системы. Например, по нажатию оператором на кнопку, сканирование завершится автоматически после истечения таймаута |
| WEB-панель | Контроль и управление за состоянием системы, а также мониторинг обнаруженных RFID-меток производится из WEB-интерфейса. |
Условия окружающей среды
| Параметр | Расшифровка |
|---|---|
| Рекомендуемая температура использования | 10° to +35 °C, без выпадения конденсата |
| Допустимая температура использования | +0° to +85 °C, без выпадения конденсата |
| Температура хранения | +25° to +35 °C, без выпадения конденсата |
| Относительная влажность | от 10% до 95% без выпадения конденсата. Рекомендуемая влажность до 80% без выпадения конденсата. |
Интерфейсы связи с RFID-считывателем
| Параметр | Расшифровка |
|---|---|
| Wireless LAN, Wi-Fi | IEEE 802.11 b/g/n. WLAN 2.4 ГГЦ. Wi-Fi прибора может использоваться: • как точка доступа (режим AP), • как клиент для уже существующих Wi-Fi сетей (режим STA). • одновременная работы в режиме AP и STA. |
| PAN, проводные шины данных (опционально) | USB | RS232 | RS485 |
Параметры питания
| Параметр | Расшифровка |
|---|---|
| Внешнее питание | от 12 до 24 VDC с током потребления номинально до 350 мА (с пиками до 1.5 А). |
Размер и вес, материалы
| Параметр | Расшифровка |
|---|---|
| Линейные размеры | 140 х 100х 30 мм |
| Материал корпуса | Пластик |
| Цвет корпуса | Черный, Светло-серый |
| Вес без учета упаковки и кабеля | До 250 гр. |
Описание протокола MODBUS TCP через Ethernet (Wi-Fi) и MODBUS RTU через RS485
Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
