RFID-считыватель SAUK Profi 1 (со встроенной антенной)
для работы с UHF-метками в ближнем поле
для работы с UHF-метками в ближнем поле
Сферы применения:
- Автоматизация для промышленных предприятий: заводов, производств, предприятий добывающей отрасли.
- Автоматизация техпроцессов на производствах с применением
протоколов MODBUS.
- Учет перемещения любых объектов, снабженных RFID-метками.
- Авторизация сотрудников предприятия по RFID-картам UHF
Краткое описание прибора
RFID-считыватель SAUK Profi 1 разработан для применения в задачах промышленной автоматизации, легко интегрируется с IT инфраструктурой производственного предприятия по протоколам MODBUS. Предназначен для работы с UHF-метками на ближней дистанции - выверенные параметры встроенной RFID-антенны и, реализованные в прошивке алгоритмы обработки сигналов, позволяют исключить сканирование RFID-меток, расположенных на соседних объектах. Именно эта, положительная для промышленной автоматизации, особенность свойственна считывателям HF 13,56 МГц, теперь реализована в считывателе SAUK Profi 1, который работает на частотах UHF 866.3 - 867.5 МГц. Для идентификации объектов можно использовать различные метки UHF от SAUK, а также любые стандартные EPC Gen2, ISO18000-63(6С) UHF-метки.
Считыватель может использоваться в практически в любых неблагоприятных условиях эксплуатации, имеет две степени защиты от пыли и влаги: стандартный - IP65 и с повышенным уровнем герметизации - IP67. Считыватель имеет небольшие габариты - всего 100 х 100 х 55 мм. В прошивке считывателя реализованы алгоритмы самодиагностики, а элементы многоцветной светодиодной индикации помогут быстро запустить прибор в работу, а при возникновении вопросов, быстро оценить ситуацию.
Считыватель может использоваться в практически в любых неблагоприятных условиях эксплуатации, имеет две степени защиты от пыли и влаги: стандартный - IP65 и с повышенным уровнем герметизации - IP67. Считыватель имеет небольшие габариты - всего 100 х 100 х 55 мм. В прошивке считывателя реализованы алгоритмы самодиагностики, а элементы многоцветной светодиодной индикации помогут быстро запустить прибор в работу, а при возникновении вопросов, быстро оценить ситуацию.
Особенности прибора:
- Метки считываются в ближнем поле, дальность чтения настраивается программно от сантиметров до 1 метра.
- Широкий спектр коммутационных интерфейсов - Ethernet, Wi-Fi, RS485, USB, твердотельное реле, оптически развязанный цифровой вход.
- Реализованы протоколы MODBUS, применяемые для интеграции с Программируемыми логическими контроллерами ПЛК и с системами типа SCADA.
- Предустановленное ПО обеспечивает интеграцию с информационными системами клиента посредством открытого API или стандартных протоколов MODBUS.
- Считыватель обладает алгоритмами самодиагностики, в том числе антенного RF-тракта.
- Рабочая температура от -35°C до +85°C.
Варианты климатического исполнения:
- Стандартное герметичное, IP65
- Повышенная степень герметизации, IP67
Варианты модификаций по наличию коммуникационных интерфейсов:
- SAUK Profi 1E - модификация с интерфейсом Ethernet и интерфейсом UART (укомплектованным одним из преобразователей интерфейса UART to RS485 или UART to RS232).
- SAUK Profi 1RS - модификация с интерфейсом UART (укомплектованным одним из преобразователей интерфейса UART to RS485 или UART to RS232)
Интерфейс Wi-Fi, применимый для опробования прибора, для первичной настройки, есть во всех модификациях. Wi-Fi может быть отключен программно и включен вновь по протоколу MODBUS.
Техническая спецификация RFID-считывателя
Параметры UHF RFID
Параметр | Расшифровка |
---|---|
Поддерживаемые стандарты | ISO 18000-63 (EPC Class 1 Gen2v2) |
Частоты работы | Соответствуют требованиям радиочастотного регулирования РФ |
Мощность излучения RFID | Максимум, соответствует требованиям радиочастотного регулирования РФ: • ERP 0.4 W (26 dBm). Программная настройка мощности от 7 до 26 дБм. |
Параметры RFID антенн | RFID-антенна встроенная, 1 шт |
Чувствительность приёма | -69 dBm |
Скорость чтения RFID-меток | До 40 меток за 1 секунду |
Интерфейсы, доступные в базовом исполнении прибора
Параметр | Расшифровка | Параметры |
---|---|---|
LAN интерфейс | Ethernet (с октября 2024 г.) | • Ethernet 10/100 для модификации Profi 1E • В модификации SAUK Profi-1RS Ethernet отсутствует |
Wi-Fi интерфейс | Wi-Fi | Wi-Fi 2.4 ГГц (встроенная антенна) |
Полевые шины | 1 шт | UART to RS232** или UART to RS485** |
СВЧ-порт для внешних RFID-антенн | - | Встроенная антенна, без возможности подключения внешней антенны |
Wiegand для подключения к СКУД | - | *** |
Порт для управления зумером со стороны СКУД | - | - |
Цифровой порт Hold | 1 шт | Оптически развязанный цифровой вход. Управляется путем коммутаций линии Hold на GND |
Реле электромеханическое | - | - |
Реле твердотельное | 1 шт | Цифровой порт на основе полевого транзистора. Порт S.Key1 является стоком полевого транзистора, исток коммутирован на GND. Максимально 12 VDC, 500 мА |
Дополнительные интерфейсные модули \ преобразователи интерфейса**:
** интерфейсные модули устанавливаются внутрь прибора на производстве SAUK

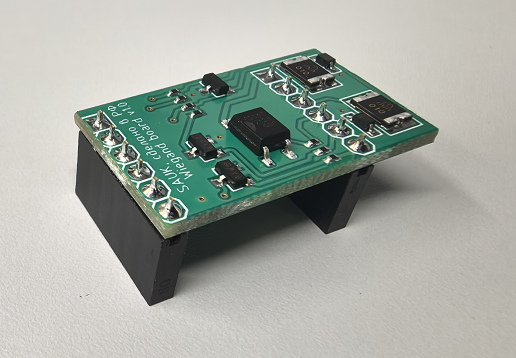

*** Wiegand возможен, требуется дополнительное согласование спецификации, спрашивайте в отделе продаж SAUK
- RS232;
- RS485;
- USB.
** интерфейсные модули устанавливаются внутрь прибора на производстве SAUK
*** Wiegand возможен, требуется дополнительное согласование спецификации, спрашивайте в отделе продаж SAUK
Индикация, визуализация, оповещения
Параметр | Расшифровка |
---|---|
LED индикация | Многоцветная светодиодная RGB |
Звуковое оповещение | Buzzer системный, 1 шт |
Мониторинг RFID-меток | WEB-интерфейс. Обнаруженные RFID-считывателем метки отображаются в таблице. Также на основной форме дублируется цвет светодиодной индикации лицевой панели. |
Уведомления хоста по каналу Socket TCP/IP (через Wi-Fi или Ethernet) | При обнаружении RFID-метки считыватель может отправлять уведомление на IP-адрес и номер порта, указанные в настройках |
Уведомления хоста по другим каналам | По UART, оснащенный модулями RS232, RS485, USB |
Реле для управления сторонним оборудованием | Твердотельное NO, 1 шт |
Уведомление систем СКУД | *** |
Общее описание платформы
Параметр | Расшифровка |
---|---|
Операционная система | RTOS (Работа с операционной системой для пользователя недоступна) |
Память | 16 MB Flash |
Датчики и сенсоры | - |
Пользовательский интерфейс
Параметр | Расшифровка |
---|---|
Световое и звуковое оповещение | Buzzer системный, 1 шт |
Цифровой вход (Hold) | Возможность получения сигналов от сторонних систем, включающих сканирование на время, указанное в системных настройках. Подключаются кнопки, концевого датчика и пр. |
WEB-панель | Контроль и управление за состоянием системы, а также мониторинг обнаруженных RFID-меток производится из WEB-интерфейса. Web интерфейс доступен по каналам Wi-Fi или Ethernet. |
Условия окружающей среды
Параметр | Расшифровка |
---|---|
Рекомендуемая температура использования | от -25° до +55 °C, без выпадения конденсата |
Допустимая температура использования | от -35° до +85 °C, без выпадения конденсата |
Температура хранения | от +22° до +25 °C, без выпадения конденсата |
Относительная влажность | от 10% до 95% без выпадения конденсата |
Уровень защиты от пыли и влаги IP | IP65 (опционально IP67) |
Интерфейсы связи с RFID-считывателем
Параметр | Расшифровка |
---|---|
Wi-Fi | IEEE 802.11 b/g/n. WLAN 2.4 ГГЦ. Wi-Fi прибора может использоваться: • как точка доступа (режим AP), • как клиент для уже существующих Wi-Fi сетей (режим STA). • одновременная работы в режиме AP и STA. |
LAN, проводной Ethernet (Новая функция, доступна с февраля 2022 г.) | Ethernet 10/100 Mbit |
PAN, проводные шины данных (опционально) | RS232, RS485, USB (без доступа к WEB панели, используется для интеграции со сторонними информационными системами по API, в частности для получения уведомлений об обнаруженных метках). |
Протоколы MODBUS | • MODBUS TCP. MODBUS RTU over TCP/IP через интерфейс Wi-Fi, для модификации Profi 1E • MODBUS TCP. MODBUS RTU over TCP/IP через интерфейс Ethernet, для модификации Profi 1E • MODBUS RTU over UART (с применением модуля-преобразователя RS485, RS232) |
Параметры питания

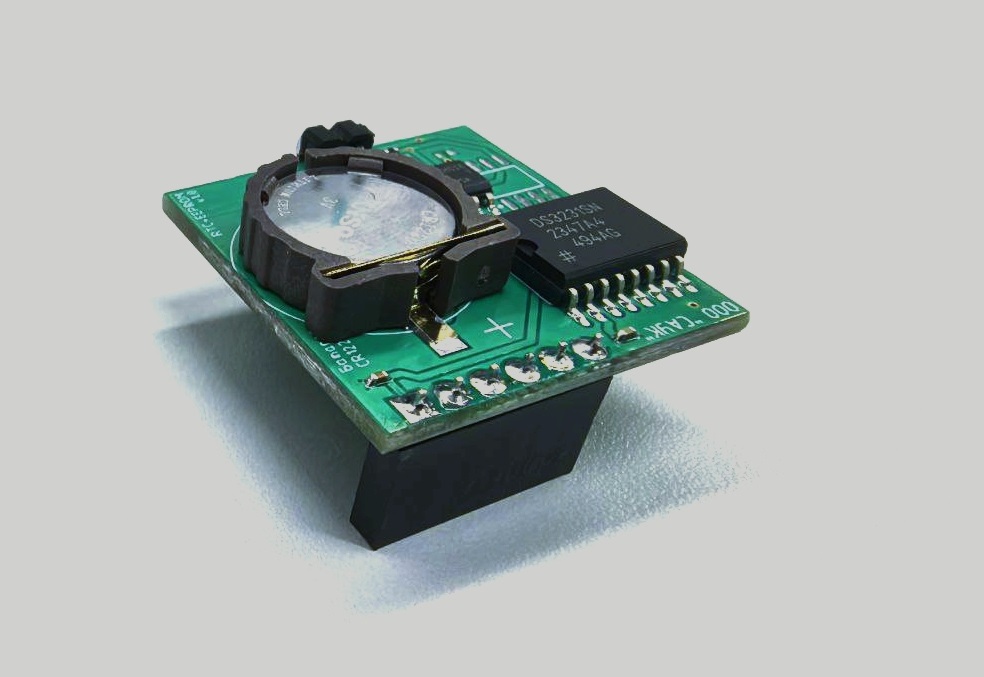

Параметр | Расшифровка |
---|---|
Внешнее питание | Питание 12 VDC, ток потребления до 1500 мА в пике |
Часы реального времени | - |
Размер и вес
Параметр | Расшифровка |
---|---|
Линейные размеры | 100 х 100 х 55 мм |
Вес без учета упаковки и кабеля | 250 гр. |
Описание протокола MODBUS TCP через Ethernet (Wi-Fi) и MODBUS RTU через RS485
Встраиваемые модули преобразователей интерфейса
Встраиваемый модуль. Преобразователь RS485
9600,00 руб.
Встраиваемый модуль. Преобразователь USB
9600,00 руб.
Встраиваемый модуль. Преобразователь RS232
9600,00 руб.
Вы из проектного бюро?
Если вы представитель проектного бюро и информации, представленной на сайте, для Вашей проектной-инженерной деятельности недостаточно, пожалуйста обращайтесь в службу технической поддержки. Мы обязательно Вам поможем и предоставим все необходимые данные!
Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
