SAUK TINY-PRO сверхтонкий модуль UHF-антенны ближней зоны действия
SHORT RANGE, -20 dBi
Артикул товара: 700.001.4
Модуль RFID-антенны толщиной всего 1.5 мм. Устройство относится к классу профессиональных - подходит для интеграции в RFID-системы, машины, автоматы, комплексы. Модуль антенны может быть закрыт радиопрозрачными материалами типа ПВХ, АБС, полиэтилен, полипропилен толщиной до 2 мм*. Отличительной особенностью антенны является сверхтонкий дизайн и возможность размещения на любых поверхностях, в том числе на металлических*.
Имеет широкий спектр применения; создан для встраивания в терминалы, аппараты и комплексы, содержащие элементы UHF RFID. Используется для автоматизации технологических процессов на производствах. Может применяться для кодирования UHF карт и UHF меток.
Коэффициент усиления модуля антенны -20 dBi, поэтому он обладает небольшой дальностью чтения RFID-меток со стороны верхней грани**. Дальность чтения имеет приблизительно следующие числовые значения при подаче различной RF-мощности с RFID-считывателя:
- при низкой мощности (например, 50-500 мВт) дальность чтения меток до 10 см,
- при высокой мощности (порядка 2000 мВт) дальность чтения может достигать 90 см.
Дальность чтения RFID-меток может меняться в зависимости от выбранных Вами RFID-меток, а также от выбранной мощности RFID-считывателя. Кроме того, существенное влияние на дальность чтения меток оказывает состав и структура объектов, на которых размещены RFID-метки.
* Размещение любых материалов вплотную к антенне может изменить её параметры. Расположение антенны на металлических поверхностях и вблизи металлических поверхностей также может изменить её параметры. При размещении на тех или иных материалах или вблизи металлических поверхностей требуется дополнительная проверка её работоспособности и требуемой дальности чтения RFID-меток.
** Модуль антенны не является экранированным, то есть метки могут быть прочитаны, как снизу и сверху, так и по бокам. Если требуется ограничить зону чтения RFID-меток, то об экранировании необходимо позаботиться самостоятельно, также необходимо учесть влияние различных материалов*. Если для решения Ваших задач требуется экранирование снизу и сбоку, то есть необходимо исключить чтение меток снизу и по бокам, обратите внимание на RFID-антенну SAUK Tap-PRO. Отметим, что влияние различных материалов снизу и по бокам от антенны, включая металлы, на SAUK Tap-PRO настолько незначительно, что ими можно пренебречь.
Общая информация
Сферы применения:
- Автоматизация техпроцессов на производствах.
- Кодирование UHF карт, UHF меток.
- Встраивание в аппараты, терминалы и комплексы.
Основные технические характеристики:
- Частотный диапазон EU/RUS/FCC.
- Номинальное сопротивление 50 Ом. Совместима со считывателями RFID любого производителя.
- Коэффициент усиления -20 dBi.
- Дальность работы до 10*** см строго над верхней гранью антенны при низкой мощности.
- Дальность работы до 90**** см строго над верхней гранью антенны при высокой мощности.
Эстетика и дизайн:
- 4 крепежных отверстия по периметру под саморезы, винты или стойки.
- При необходимости монтажные отверстия могут быть рассверлены до нужного диаметра, что не повлияет на характеристики антенны.
Тесты проводились с различными типами RFID-меток, обладающими различными характеристиками:
метка-наклейка с линейно-поляризованной антенной типа диполь с КУ антенны около 2.1 dBi, чип NXP UCODE 8, HIGGS 3, с меткой-наклейкой имеющей так называемую 3D антенну с круговой поляризацией антенны с чипом Impinj Monza 4E. С меткой Confidex Survivor, расположенной на металлической пластине.
Получены следующие показатели по дальности:
*** Дистанция около 10 см. В тестах использовался RFID-считыватель FEIG Electronic MRU102-USB, настроенный на мощность 50 мВт (17 dBm).
**** Дистанция до 90 см. В тестах использовался RFID-считыватель, обладающий чувствительностью около -85 dB.
метка-наклейка с линейно-поляризованной антенной типа диполь с КУ антенны около 2.1 dBi, чип NXP UCODE 8, HIGGS 3, с меткой-наклейкой имеющей так называемую 3D антенну с круговой поляризацией антенны с чипом Impinj Monza 4E. С меткой Confidex Survivor, расположенной на металлической пластине.
Получены следующие показатели по дальности:
*** Дистанция около 10 см. В тестах использовался RFID-считыватель FEIG Electronic MRU102-USB, настроенный на мощность 50 мВт (17 dBm).
**** Дистанция до 90 см. В тестах использовался RFID-считыватель, обладающий чувствительностью около -85 dB.
Обратите внимание, что все метки RFID создаются для использования на тех или иных поверхностях, например: на бумаге, картоне, стекле или металле. Дальность чтения и стабильность работы при использовании на различных материалах может отличаться. Например, тесты на высокой мощности, описанные выше:
- Используем метки, адаптированные "под пластик". При наклеивании меток на пластик мы получили дистанцию 90 см, при использовании той же самой метки, но наклеенной на крафт-картон или гофрокартон дистанция чтения сократилась до 45 см.
- При использовании метки Confidex Survivor, размещенной на металлической поверхности мы получили дальность 90 см, при размещении той же метки на пластике дальность сократилась до 45 см.
- При использовании метки Confidex Survivor, размещенной на металлической поверхности мы получили дальность 90 см, при размещении той же метки на пластике дальность сократилась до 45 см.
Техническая спецификация
Физические характеристики
| Параметр | Расшифровка | |
|---|---|---|

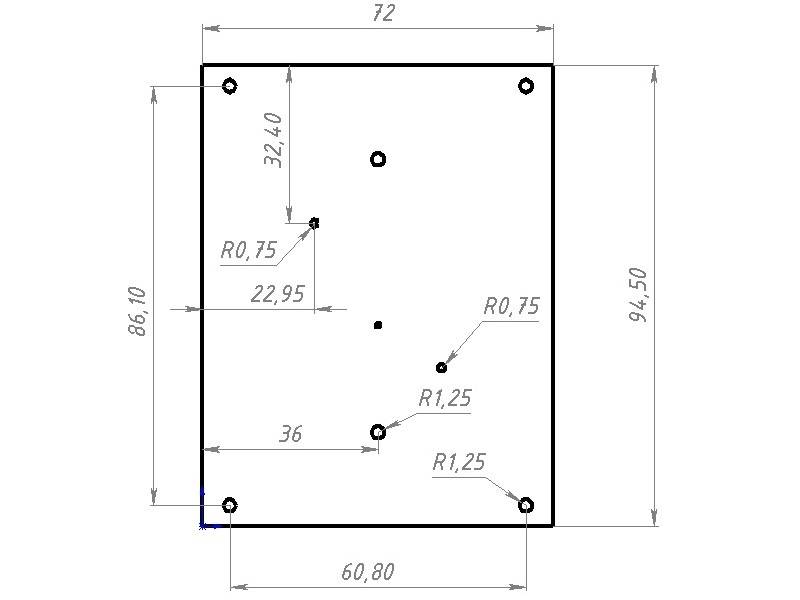

| Линейные размеры |
| |
| Вес | около 50 гр. | |
| Разъем | Розетка тип u.FL | |
| Температура хранения | От -45°С до +100°С | |
| Температура работы | От 0°C до +40°С, без выпадения конденсата (при нагреве антенны выше 40°С может происходить незначительно изменение диаграммы направленности, в частности, те же самые метки антенна "видит" немного дальше, однако чтение в ближней зоне ухудшается. Учтите, что при работе на высокой мощности при постоянном сканировании антенна может нагреваться, поэтому при работе на высокой мощности, например, 2000 мВ \ 33 dB, лучше всего работать в импульсном режиме, то есть включать сканирование когда нужно произвести опрос меток либо позаботиться об охлаждении антенны, например, обеспечить обдув вентилятором) | |
| Тип монтажа | винты, саморезы, пластиковые или металлические стойки |
Электрические характеристики
| Параметр | Расшифровка |
|---|---|
| Диапазон частот | EU/RUS: 865,7 – 867,5 МГц. FCC и другие частоты по запросу |
| КСВ на частотах применения | До 1.30 на частотах EU/RUS |
| Поляризация | Линейная |
| Номинальное значение комплексного сопротивления | R 50 Ω |
| Коэффициент усиления с лицевой стороны | - 20 dBi |
| Коэффициент усиления с тыльной стороны | - 22 dBi |
| Боковые лепестки | Имеются |
| Дистанция считывания метки | До 10* см строго над верхней гранью |
| Идентификация подключения | 9.1 кОм |
| Защита от статики | DC соединено с GND через 9.1 кОм |
Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
