Бесконтактная идентификация текстиля UHF RFID-система Антикража SAUK®

Основные компоненты:
1. RFID‐считыватель SAUK E4 (адаптация под задачу антикражи), 1 шт.
2. RFID‐антенна SAUK LR290‐PRO, 1 или 2 шт.
Аксессуары:
3. Кабельная сборка СВЧ с низкими или со сверхнизкими потерями длиной 6 метров, 1 или 2 шт.
4. Кронштейн для установки RFID‐антенны, 1 или 2 шт.
5. Блок питания 220 to 12 VDC, 1 шт.
6. Светозвуковой оповещатель персонала (сирена с умеренным уровнем звука), 1 шт.

Основные компоненты

В состав антикражной системы SAUK входят:

• RFID-считыватель SAUK E4
• Одна или две RFID-антенны SAUK LR290-PRO


Установка оборудования

Антенны

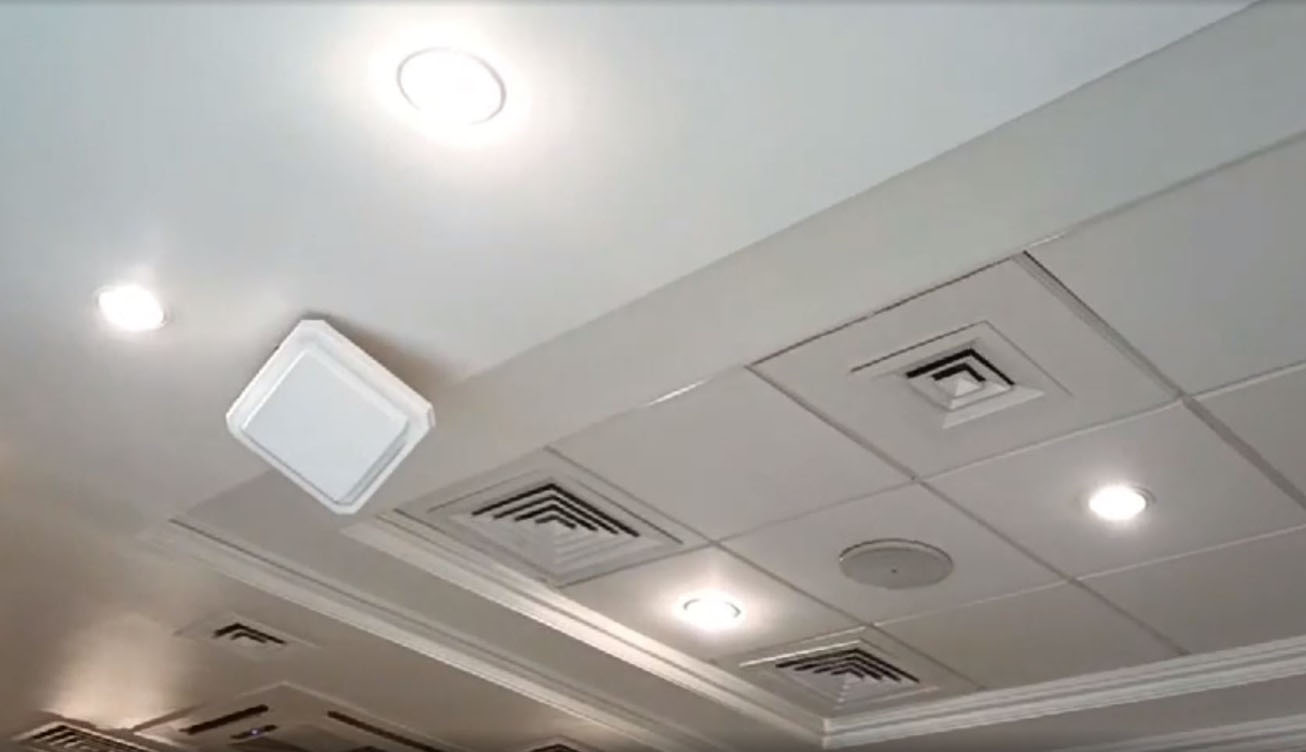

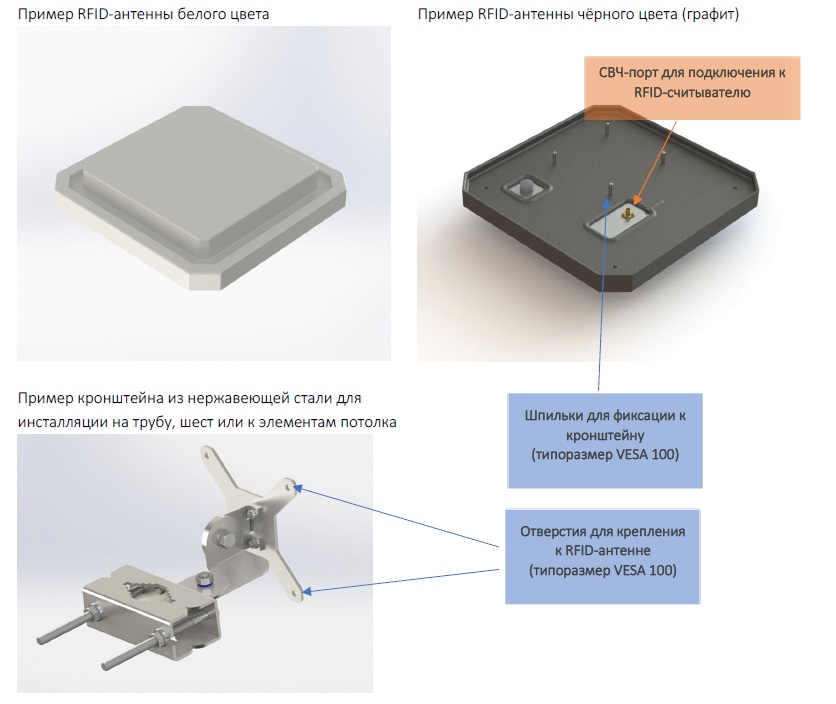

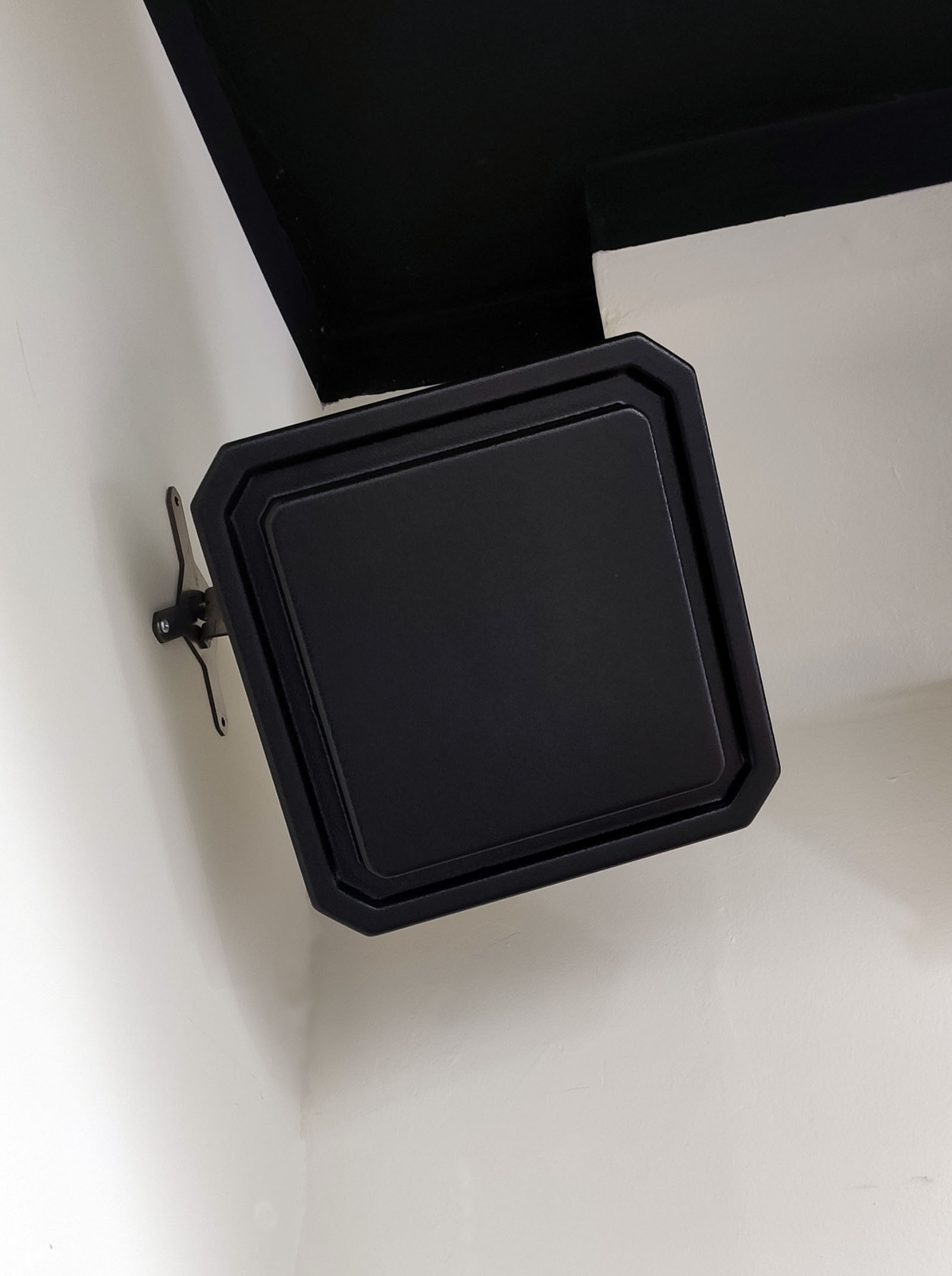

Устанавливаются на кронштейны SAUK типа VESA100 непосредственно у дверного проёма — в коридоре или тамбуре.
Считыватель
Может быть закреплен различными способами:

• Настенный монтаж
• Подвес к плите межэтажного перекрытия
• Крепление к элементам конструкции подвесного потолка

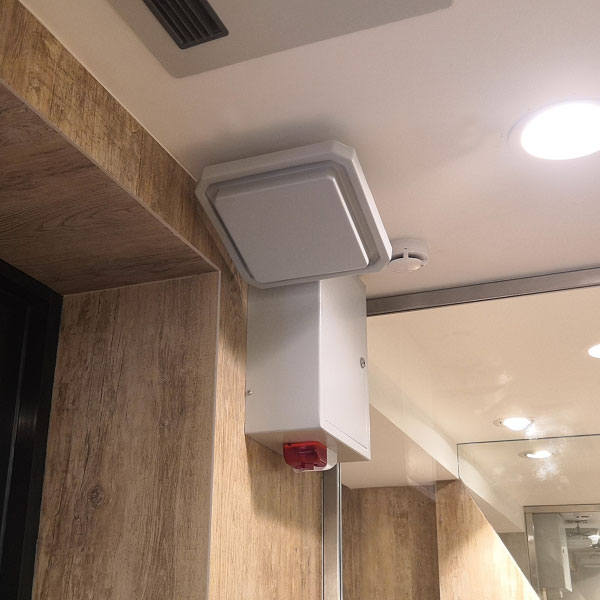

• Скрытая установка (например, над фальш-потолком, внутри электромонтажного щитка)

Правила размещения антенн

• При использовании одной антенны:

  • Размещается над зоной прохода
• При использовании двух антенн:

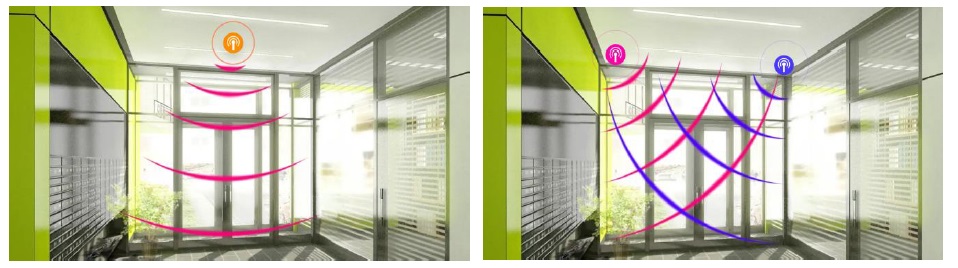

  • Первая антенна — слева от прохода
  • Вторая антенна — справа от прохода
  • Обе антенны направляются в центр прохода коридора или в дверной проём

• Соединение компонентов:

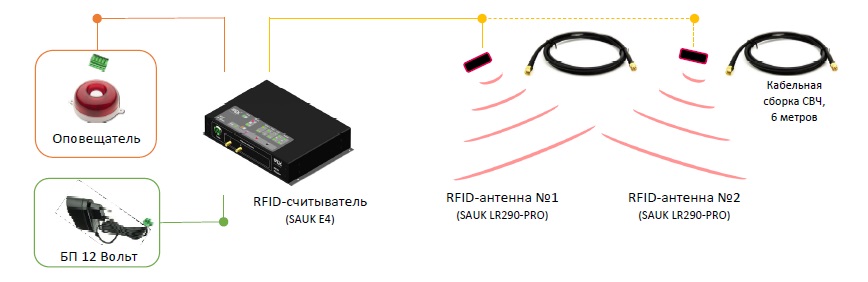

  • Антенны соединяются со считывателем с помощью коаксиальной кабельной сборки СВЧ
  • Стандартная длина кабеля — 6 метров
  • При необходимости увеличения расстояния более 6 метров — обратитесь в Техническая поддержка SAUK
• Питание системы:

  • Требуется источник постоянного напряжения 12 В с током не менее 1,5 А

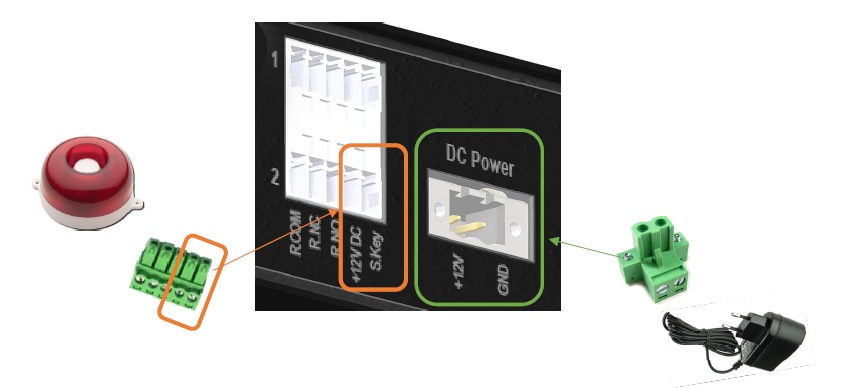

  • Подключение осуществляется к разъёму "DC Power" RFID-считывателя через клеммник
  • Важно: провода оповещателя и блока питания предварительно подключены к соответствующим контактам клеммников на предприятии-производителе

1. Выбрать предварительное место для установки антенн SAUK LR290‐PRO.
2. Временно зафиксируйте антенны с применением кронштейна SAUK VESA100.
3. Закрепите RFID‐считыватель SAUK E4 любым удобным способом либо положите его рядом (например, на пол или на стол).
4. Соедините антенны со считывателем с применением коаксиальных кабельных сборок СВЧ. Разъем кабельной сборки должен накручиваться на порт антенны и на порт RFID‐считывателя без применения излишних усилий, не применяйте ключи, разъем закручивается «от руки».
5. Подключите к считывателю блок питания.

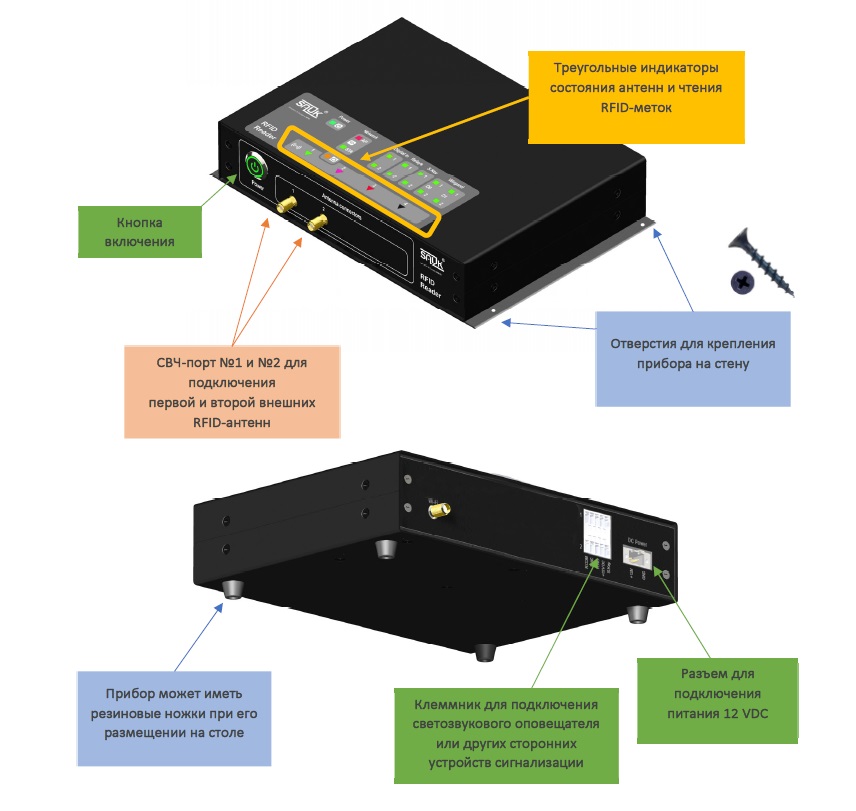

6. Включите RFID‐считыватель, он запустится автоматически. При успешном запуске считыватель пропищит негромкой трелью, на лицевой панели несколько раз померцают оранжевые светодиоды.
7. После включения прибора сканирование меток начнется автоматически ‐ на лицевой стороне считывателя индикаторы треугольной формы будут светиться фиолетовым.
8. Если треугольные индикаторы светятся красным, то вы не подключили соответствующие антенны к СВЧ портам считывателя.
9. После появления RFID‐метки в зоне действия антенны, соответствующий индикатор будет светиться зеленым. Также прибор будет негромко пищать длительностью около половины секунды, каждый раз, когда считыватель обнаружит метку.
10. Если метка не соответствует условиям фильтрации, то индикатор будет светиться синим. Проведите тесты со сканированием метки, при этом для достижения правильной рабочей зоны механически поворачивайте антенны (регулируйте угол наклона).
11. Дальность обнаружения меток настраивается программно:

    1. Отрегулируйте уровень мощности сигнала, подаваемого на антенны,
    2. Отрегулируйте уровень RSSI‐фильтра, при необходимости (о программной настройке см. следующие разделы документа).
12. После успешно проведенных тестов, выбрав место расположения антенн и угол наклона, надежно зафиксируйте узлы стыка компонентов: кронштейны на стене, антенны к кронштейнам, проверьте надежность крепления СВЧ разъемов.

При монтаже системы важно правильно выбрать место расположения антенн.

• Преграды могут влиять на качество чтения RFID‐меток!
• При монтаже внутри помещений возможна скрытая инсталляция, например, антенны могут быть закрыты панелями потолка не из металла ‐ гипсокартоном или фанерой.
• Пожалуйста обратите внимание на то, что элементы фасада, которые скрывают антенну должны быть радиопрозрачными.
• Антенны не будут работать при размещении за металлическими щитами фальш‐потолка или стены.
• При уличном монтаже системы обратите внимание, что между объектом идентификации и антеннами не должно быть преград, например, кустов, элементов забора, столбов.
• RFID‐считыватель крепится в любое удобное место на расстоянии не превышающим длину коаксиальных кабельных сборок СВЧ из комплекта поставки или купленных дополнительно, имеющих большую длину.
• При монтаже на открытой местности (на улице), важно исключить попадание прямых солнечных лучей и воды.
• Воздействие прямых солнечных лучей может чрезмерно нагреть прибор вплоть до 90° градусов и выше, влияние столь высокой температуры может повредить прибор.

Со смартфона, ноутбука или с компьютера подключитесь к встроенной точке доступа.

• Включите Wi‐Fi на смартфоне, ПК или ноутбуке.
• Осуществите поиск Wi‐Fi устройств.
• Выберите точку доступа с именем SAUK‐AP‐XXXXXX. Где XXXXXX это серийный номер устройства.
• Если приборов SAUK несколько, то требуется идентифицировать именно тот прибор, к которому планируете подключаться. На тыльной стороне прибора размещена временная наклейка с напечатанным на ней серийным номером.
• Система поставляется с открытой точкой доступа, то есть, по умолчанию пароль не задан. Пожалуйста, не забудьте установить свой пароль.
• После успешного соединения светодиод Wi‐Fi.AP должен загореться зеленым цветом.
• Перейдите в браузер, установленный на вашем устройстве, например, в Google Chrome или Mozilla Firefox.
• В адресной строке введите http://192.168.10.1 и подтвердите переход.
• В браузере появится окно ввода Логин: admin, Пароль: admin. В последующем логин и пароль администратора может быть изменен.

Вы можете включать и отключать непрерывное сканирование RFID‐меток, а также регулировать дальность чтения RFID‐меток. Для настройки этих параметров перейдите во вкладку «RFID‐параметры устройства. Мощность излучения и управление антеннами». Регулируя мощность излучения от 19 до 25 dBm, вы можете настраивать дальность чтения RFID‐меток.

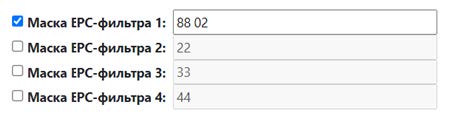

Антикражная функция системы заключается в том, что метка, отвечающая параметрам фильтрации, при попадании в поле действия системы приводит к коммутации встроенного реле. Светозвуковой оповещатель подключен к реле, поэтому, настраивая параметры коммутации реле вы настраиваете длительность включения оповещателя.

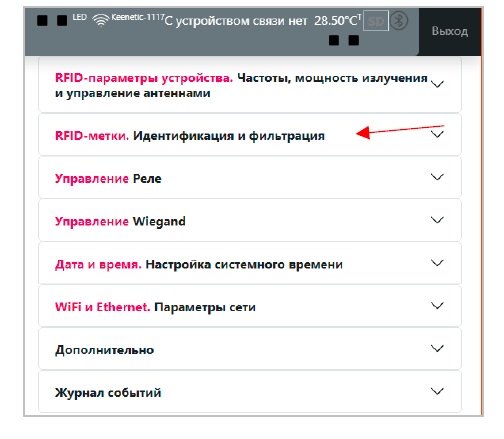

Настройка правила коммутации реле производится во вкладке «Реле и цифровые порты Wiegand» ‐ настройка достаточно проста, необходимо: 1. Активировать реле (установить галочку). 2. Установить время коммутации реле при появлении метки в поле действия. По умолчанию установлена 0.5 секунды.
