Расположение антенн
Примеры использования RFID-считывателей SAUK
На рисунках ниже изображены различные варианты инсталляции и расположения RFID-оборудования для КПП разной конфигурации.
СЛУЧАЙ №1
Мы рекомендуем использовать RFID-считыватель SAUK E4 + 2 внешние антенны если на Вашем КПП имеется 2 шлагбаума и 2 полосы движения, притом:

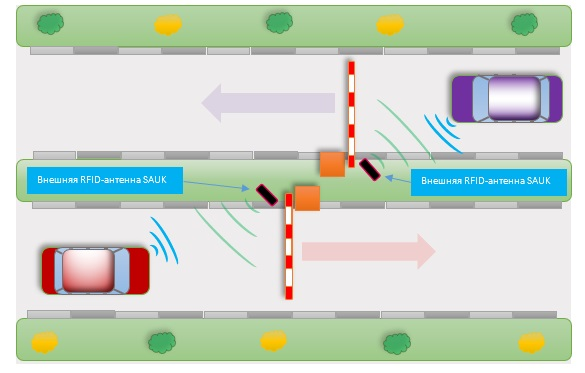

- шлагбаумы размещены по центру, например, на островке безопасности (рисунок 1)

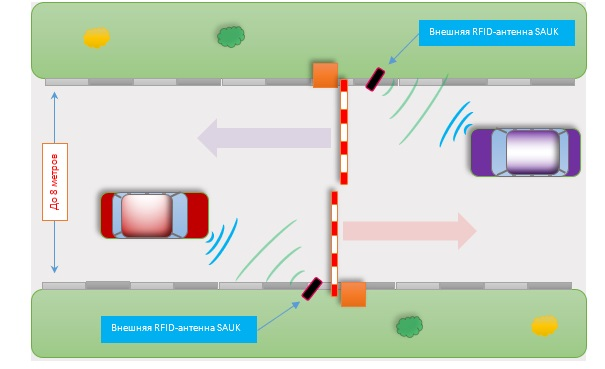

- или шлагбаумы размещены по обе стороны от дороги при условии, что ширина проезжей части менее 8 метров (рисунок 2)
Рисунок 1
Рисунок 2
Типовой комплект оборудования:
- RFID-считыватель SAUK E4, 1 шт
- RFID-антенна, 2 шт
- Кронштейн из 3 мм нержавеющей стали VESA100, 2 шт
- Кабельная сборка СВЧ 12 метров, 2 шт
СЛУЧАЙ №2
Мы рекомендуем использовать 2 одинаковых RFID-считывателя SAUK LR290-iot-X «моноблок» если на Вашем КПП проезжая часть достаточно широкая - более 8 метров, притом:

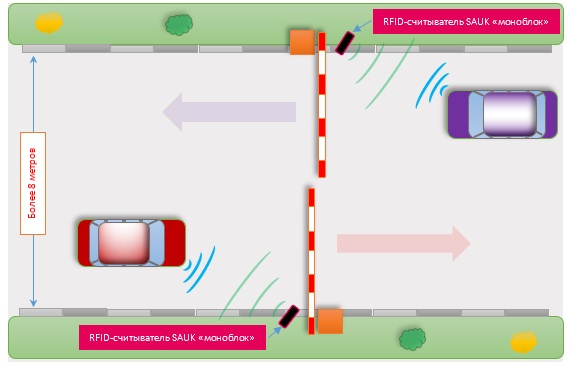

- 2 шлагбаума расположены по обе стороны от дороги (рисунок 3)

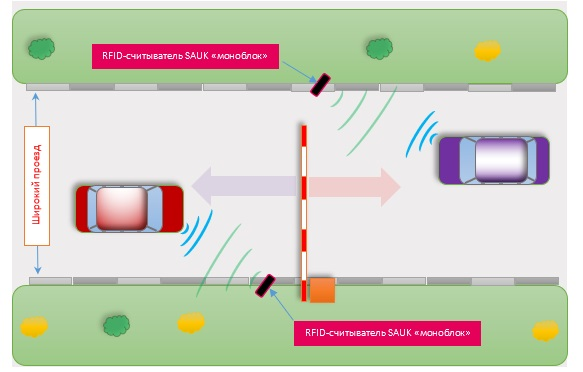

- или используется только 1 шлагбаум, а движение транспорта реверсивное (рисунок 4)
Рисунок 3
Рисунок 4
Типовой комплект оборудования:
- RFID-считыватель SAUK LR290-iot-X, 2 шт
- Кронштейн из 3 мм нержавеющей стали VESA100, 2 шт
СЛУЧАЙ №3
Мы рекомендуем использовать RFID-считыватель SAUK LR290-iot-X «моноблок» если:

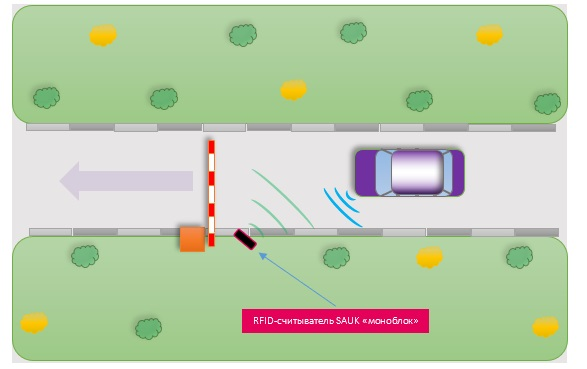

- на Вашем КПП имеется 1 шлагбаум и 1 полоса движения (рисунок 5)
Рисунок 5
Типовой комплект оборудования:
- RFID-считыватель SAUK LR290-iot-X, 1 шт
- Кронштейн из 3 мм нержавеющей стали VESA100, 1 шт
