Настоящее руководство по эксплуатации предназначено для ознакомления с основными техническими характеристиками, принципом работы и правилами эксплуатации UHF RFID-считывателя SAUK Profi1 и SAUK Profi1 Ethernet.

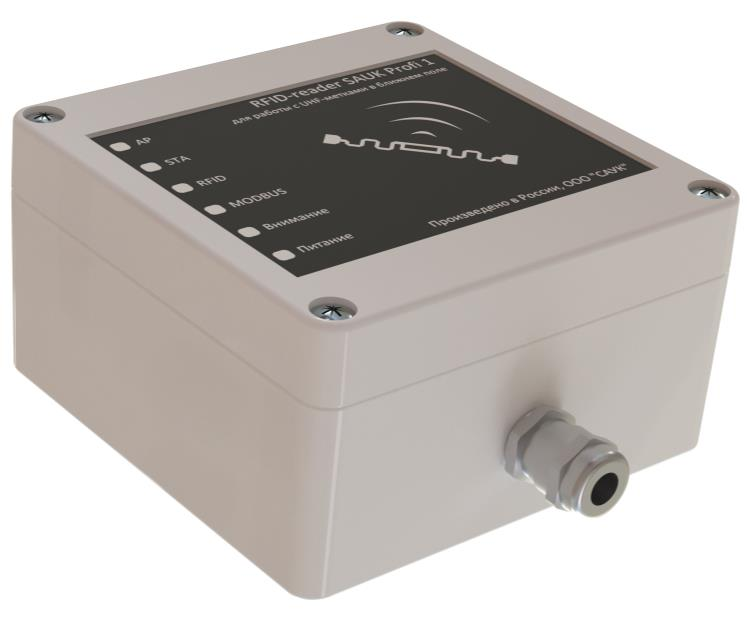

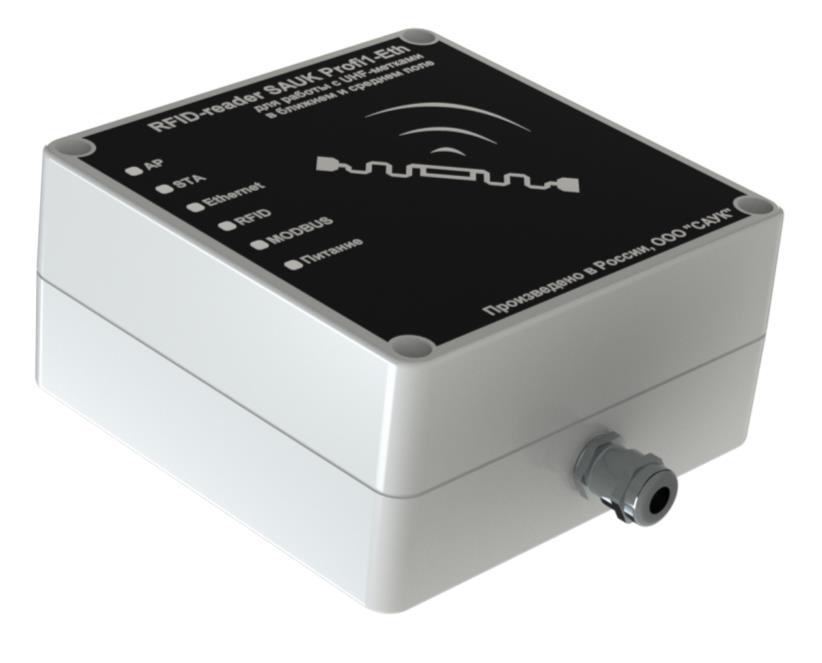

RFID-считыватель SAUK Profi1 — это стационарный считыватель ближней зоны действия, по умолчанию работающий в СВЧ диапазоне UHF: 866,3 – 867,5 МГц, который разрешен к использованию в России. Для идентификации объектов можно использовать различные метки UHF от SAUK, а также любые стандартные EPC Gen2, ISO18000-63(6С) UHF-метки.
RFID-считыватель SAUK Profi1 может использоваться как обычный UHF RFID-считыватель, либо быть включен в состав RFID-систем таким образом, что упростит и ускорит решение целого ряда задач:

• Автоматизация для промышленных предприятий: заводов, производств, предприятий добывающей отрасли;
• Автоматизация техпроцессов на производствах с применением протоколов MODBUS;
• Учет перемещения любых объектов, снабженных RFID-метками;
• Авторизация сотрудников предприятия по RFID-картам UHF.

Предустановленное ПО обеспечивает возможность интеграции в IT-инфраструктуру предприятия посредством открытого API или стандартных протоколов MODBUS. RFID-считыватель SAUK Profi1 является незаменимым при автоматизации бизнес-процессов и технологических процессов на производстве.
Обладает широким спектром интерфейсов ввода-вывода: Ethernet, Wi-Fi, RS232, RS485, твердотельное реле, оптически развязанный цифровой вход. Реализованы протоколы MODBUS, применяемые для интеграции с Программируемыми логическими контроллерами ПЛК и с системами типа SCADA. Поддерживает протокол MQTT.
Кроме того, RFID-считыватель SAUK Profi1 обладает улучшенными алгоритмами самодиагностики.
Считыватель может использоваться в практически в любых неблагоприятных условиях эксплуатации, имеет две степени защиты от пыли и влаги: стандартный - IP65 - и с повышенным уровнем герметизации - IP67. Рабочая температура от -35°С до +85°С, без выпадения конденсата.

Список принятых сокращений:

• RFID – Radio Frequency IDentification (радиочастотная идентификация)
• КПП – контрольно-пропускной пункт
• ПК – персональный компьютер
• ПО – программное обеспечение
• СКУД – система контроля и управления доступом
• ТО – техническое обслуживание
• IT - информационные технологии
• SMA – прецизионный коаксиальный радиочастотный разъем
• UHF – высокочастотный диапазон (в данном случае частотный диапазон излучения 866.3 – 867.5 МГц)
• USB – последовательный интерфейс для подключения периферийных устройств к вычислительной технике


Инфо: Технические характеристики оборудования, указанные в данном руководстве, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства.
Информация об изменениях к настоящему документу, текст изменения, а также информация о статусе документа может быть получена в компании SAUK. Права на настоящий документ принадлежат ООО «САУК». Документ не может быть полностью или частично воспроизведён, тиражирован и распространён без письменного разрешения ООО «САУК».
С выходом руководство данной версии все предыдущие редакции утрачивают силу.
ООО «Системы автоматического управления и контроля», г. Москва, г. Зеленоград. e-mail: info@sauk.ru, web: https://sauk.ru
Данное руководство сформировано из имеющихся у нас знаний, которые, на наш взгляд, могут быть полезны пользователю. ООО «САУК» не гарантирует правильность и полноту сведений, приведенных в настоящем руководстве, и не несет ответственности за ущерб, возникший из-за неверной или неполной информации. К сожалению, несмотря на все наши усилии, какая-то информация здесь не отображена или отображена в форме, интерпретировать которую можно разными способами, поэтому мы будем благодарны за указания на неточности или недостаток каких-либо данных.

• Соответствует требованиям радиочастотного регулирования РФ. При необходимости возможна адаптация под частоты других стран.


Внимание! Для корректной работы системы применяемые в комплекте с устройством RFID-метки должны соответствовать стандартам ISO 18000-6, EPC Class1 Gen2. Компания ООО «САУК» производит постоянные исследования в области RFID, в том числе по исследованию частотных характеристик оборудования, карт и меток. Также над RFID оборудованием и метками на базе предприятия проводятся многочисленные опыты и эксперименты, в том числе с акцентом на реальные условия эксплуатации.
Качественные характеристики системы мониторинга объектов, снабженных RFID-метками, достигаются путем применения не только качественного оборудования, но также меток RFID! ОШИБОЧНЫЙ выбор меток может существенно снизить производительность системы и её дальность! По вопросам приобретения RFID-меток консультируйтесь со специалистами компании-производителя.

Дополнительные интерфейсные модули \ преобразователи интерфейса*:

• RS232;
• RS485;
• USB;
• интерфейсные модули устанавливаются внутрь прибора на производстве SAUK или самостоятельно пользователем в ходе последующей эксплуатации прибора.

Перед началом монтажа проверьте комплектность считывателя и отсутствие повреждений корпуса. А именно, при распаковании считывателя требуется выполнить следующие действия:

• провести внешний осмотр коробки;
• проверить ее целостность;
• вскрыть коробку и извлечь упаковочный лист;
• проверить комплектность поставки;
• проверить целостность прибора.

Важно! Монтаж производить только при отключенном напряжении питания. Прокладка проводов и линий связи осуществляется до выполнения монтажа считывателя.
При проведении монтажа системы специальных мероприятий для защиты персонала не требуется. В процессе монтажа и включения электрических коммуникаций системы предусматривается проведение необходимых защитных мероприятий в соответствии с действующими «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей».

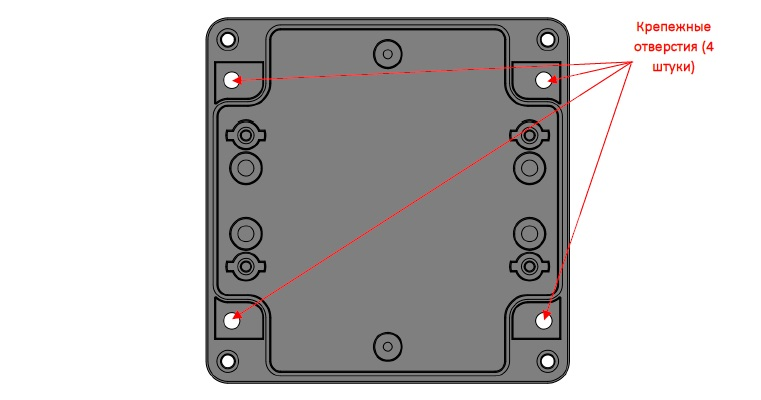

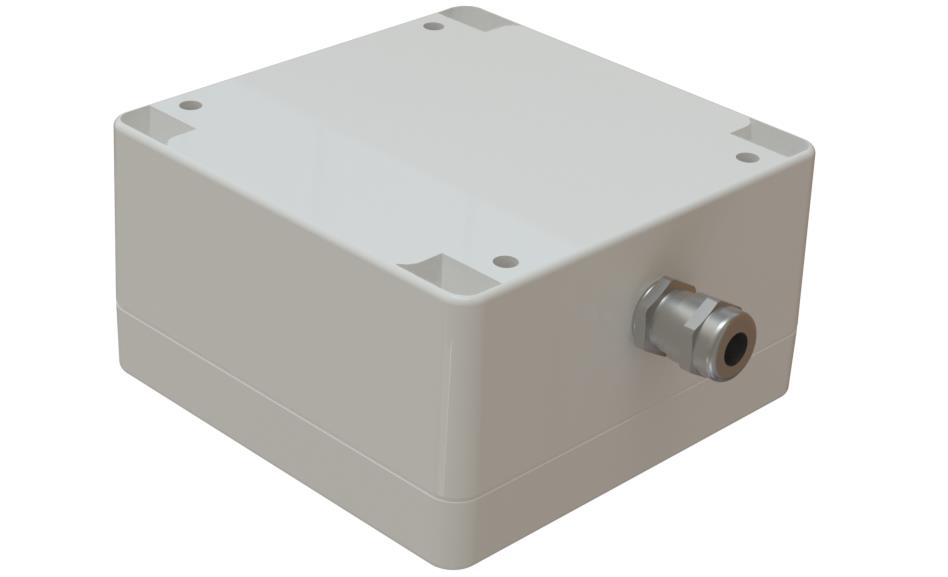

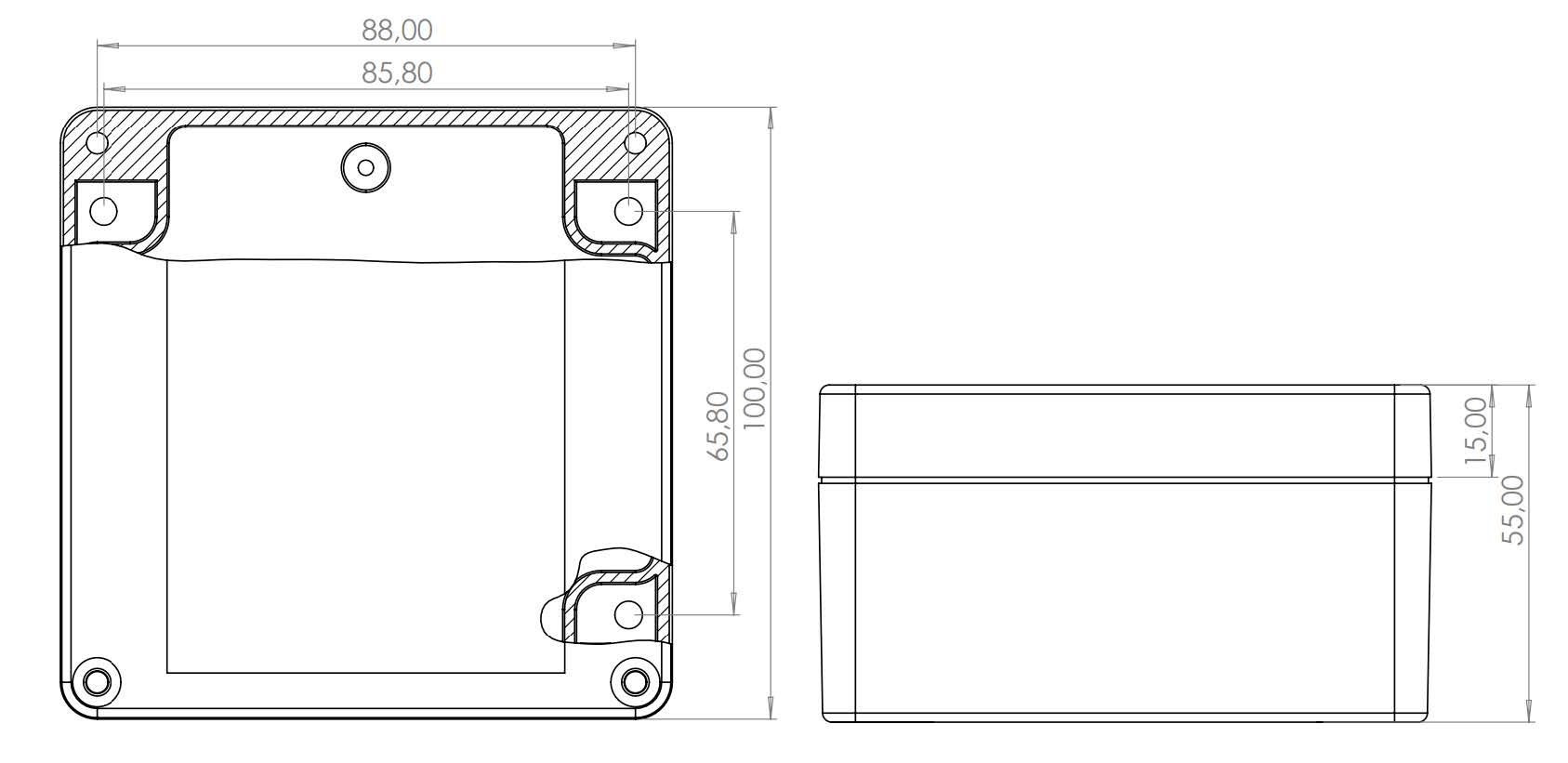

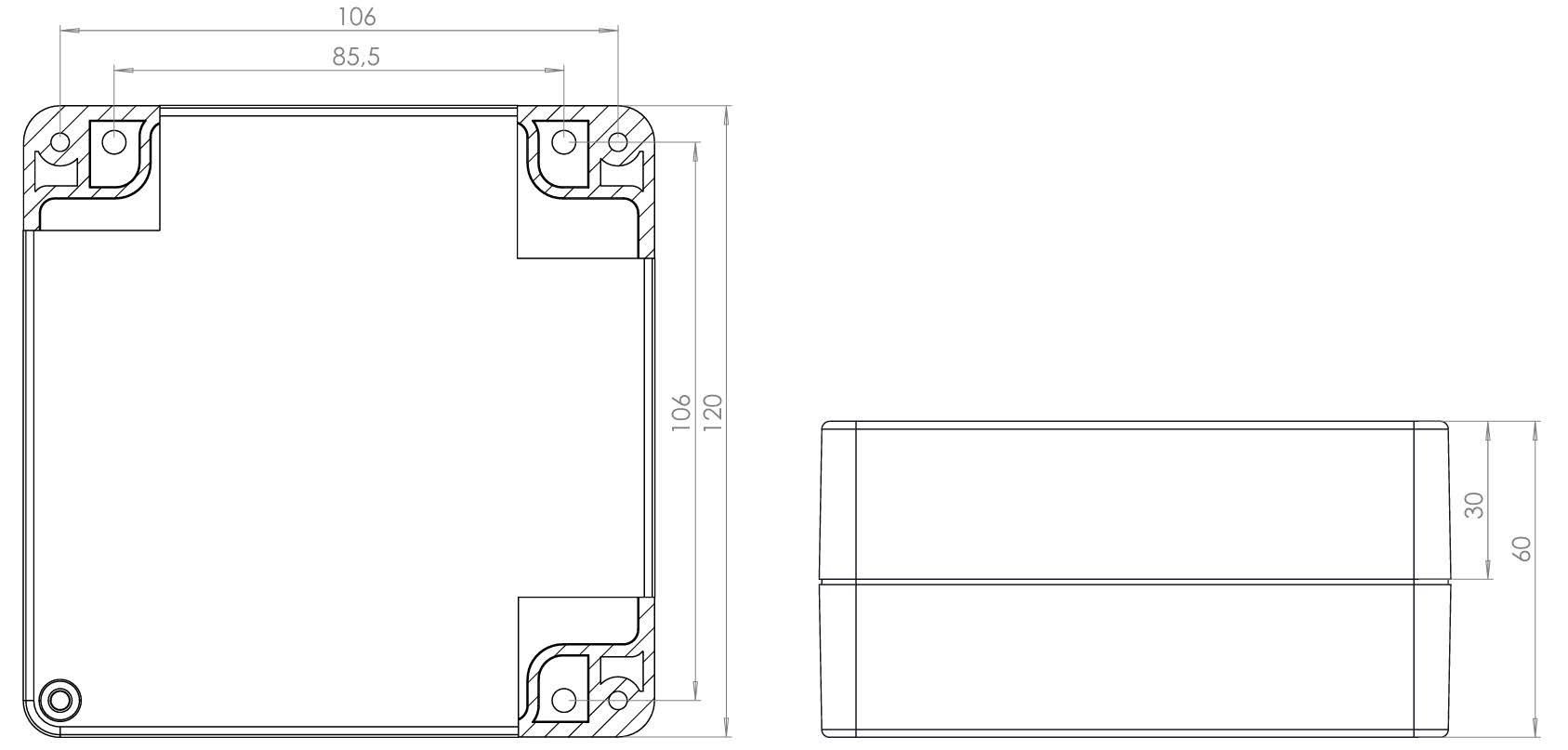

RFID-считыватель можно закрепить в любом удобном для монтажа месте. Считыватель можно закрепить на стену, подвесить к плите межэтажного перекрытия или прикрепить к элементам конструкции подвесного потолка. Крепление к металлической поверхности никак не влияет на считывание прибора с лицевой стороны (если крепить согласно рекомендации тыльной стороной).
Если необходимо полностью исключить возможность считывания прибора с тыльной стороны, рекомендуется установить с ее тыльной стороны металлическую пластину площадью в 2-3 раза больше площади тыльной стороны прибора.
При монтаже на открытой местности (на улице), важно исключить попадание прямых солнечных лучей и воды. Воздействие прямых солнечных лучей может чрезмерно нагреть прибор вплоть до 90° градусов и выше, влияние столь высокой температуры может повредить прибор.
Несмотря на то, что у встроенной антенны круговая поляризация, на практике чаще всего она показывает себя как антенна с эллиптической поляризацией.
На примере: Если метку подносить к считывателю относительно фиддера антенны вдоль, то метка считается на расстоянии 1*х (где х – расстояние не более 50 см, а * - знак умножения). Если же поперек, то дистанция увеличится и будет равна от 1,5*х до 3*х.
В связи с этим рекомендуется заранее проанализировать какая дистанция считывания приоритетнее и устанавливать считыватель, ориентируясь на необходимость и расположение антенны внутри корпуса.

RFID-считыватель SAUK Profi1 всех модификаций может использоваться в трех следующих режимах Wi-Fi:

• режим AP - режим точки доступа;
• режим STA - как клиент для уже существующих Wi-Fi сетей;
• режим сосуществования AP и STA - одновременная работа в режимах точки доступа и станции, подключенной к другой точке доступа.

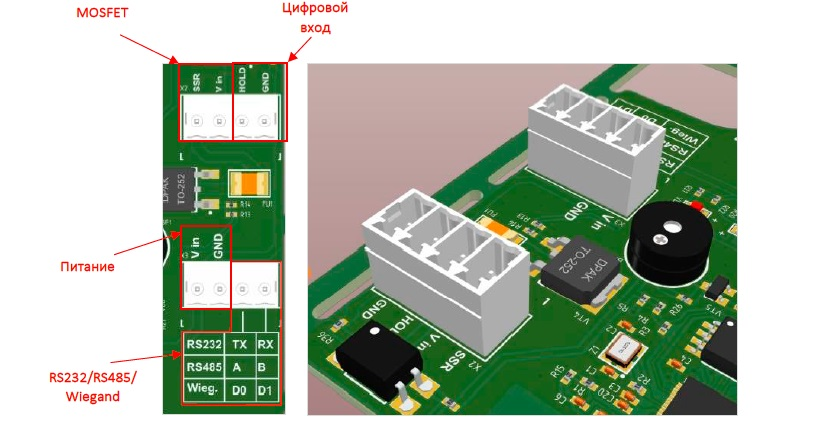

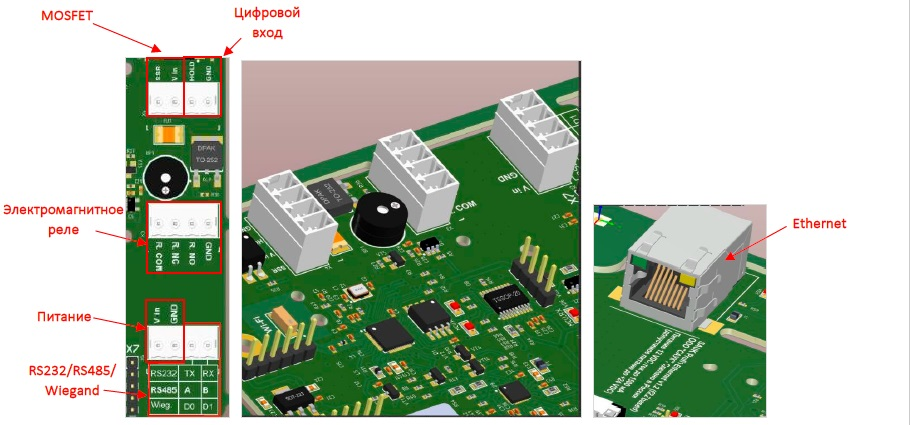

Для соединения устройств интерфейсом RS-485 используются кабели «витая пара». Кабели соединяют только последовательно друг с другом, делать ответвления нельзя. Для согласования линии в ее конце подключается согласующий резистор (терминатор) с сопротивлением 120 Ом.

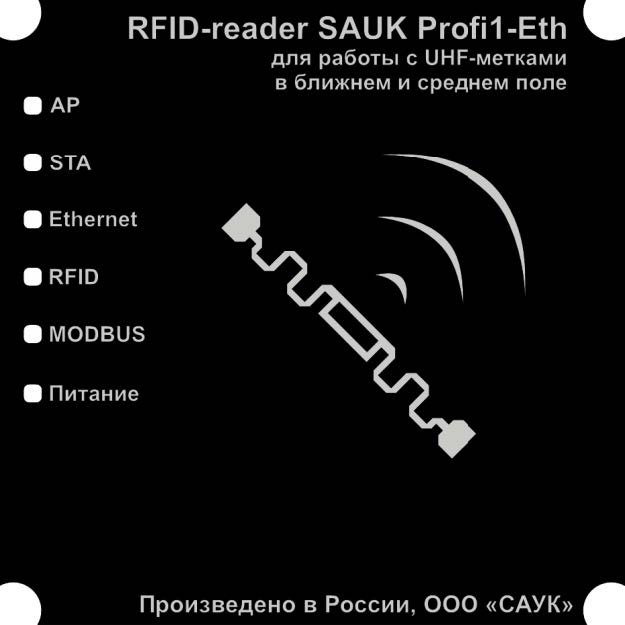

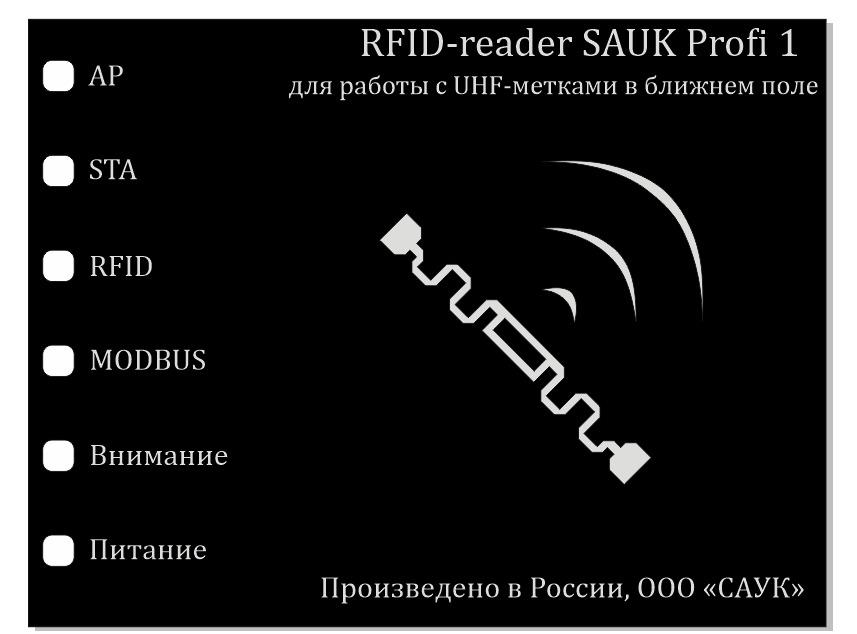

Если прибор считывает метки, но постоянно мерцает оранжевым, то это означает, что прибору не хватает мощности питания и он постоянно перезагружается.

Графический WEB-интерфейс, представленный на рисунке 12, встроенного программного обеспечения имеет следующие интерактивные, предназначенные для взаимодействия с пользователем, вкладки:

Рисунок 13. Вкладка "RFID-параметры устройства" в режиме «Стандарт» и «Эксперт»

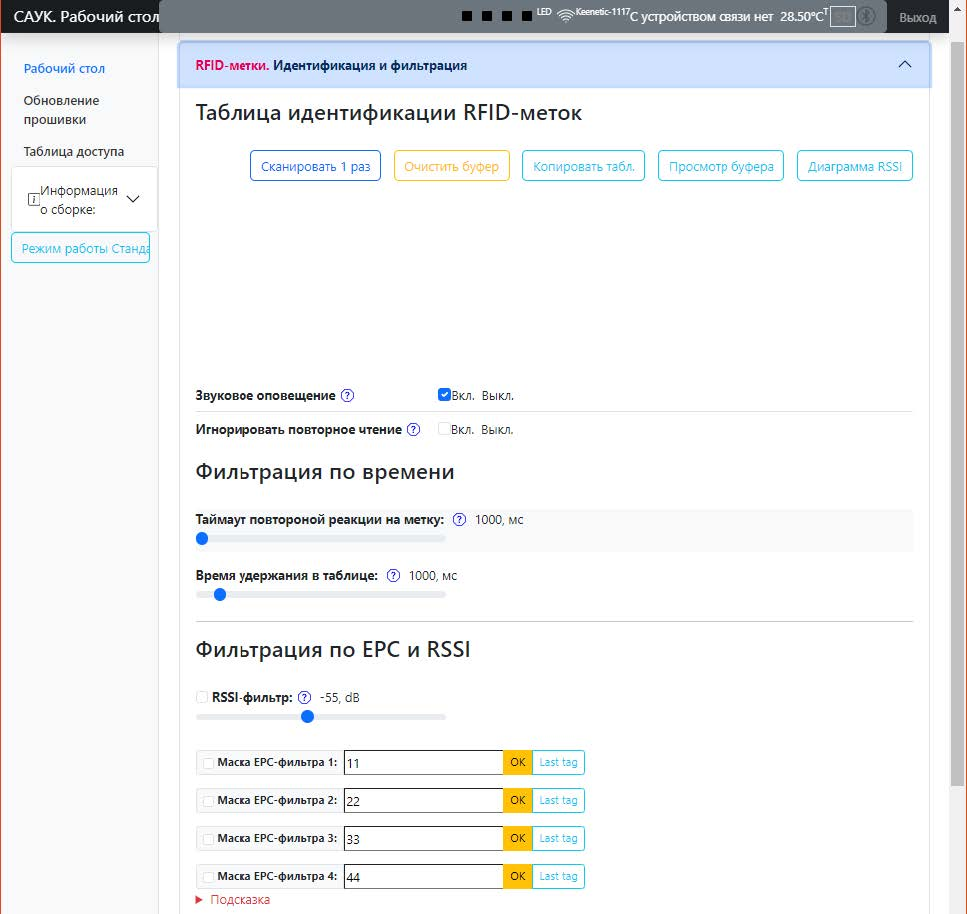

Рисунок 14. Вкладка "RFID-метки"

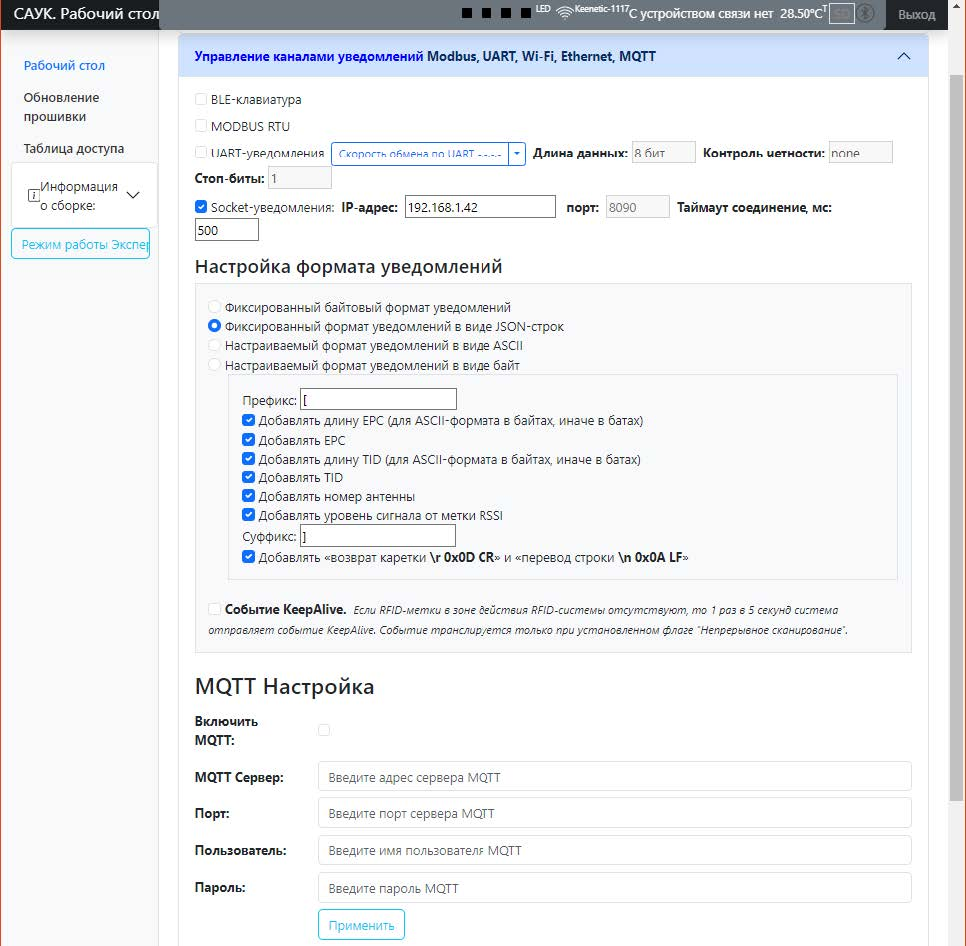

Рисунок 15. Вкладка "Управление каналами уведомлений"

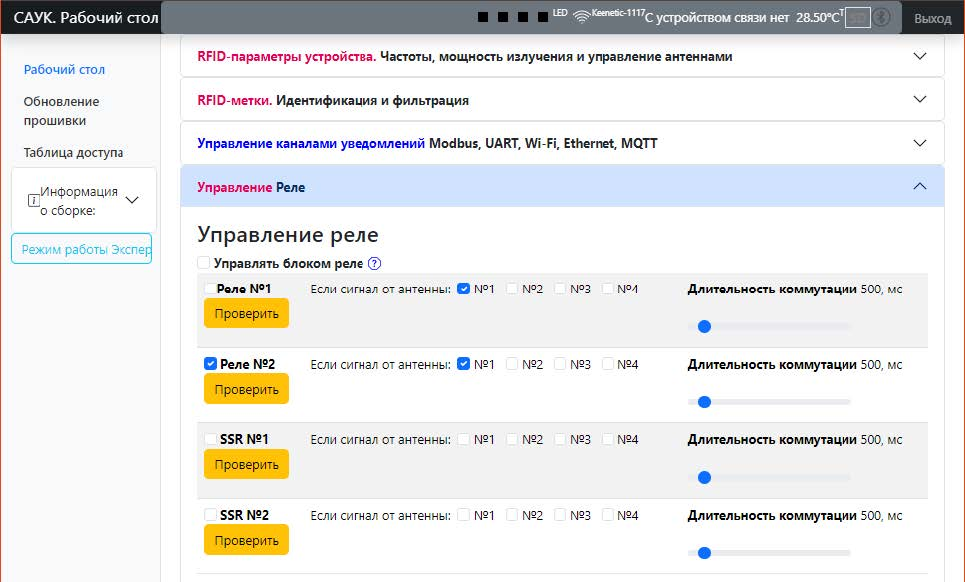

Рисунок 16. Вкладка "Управление реле"

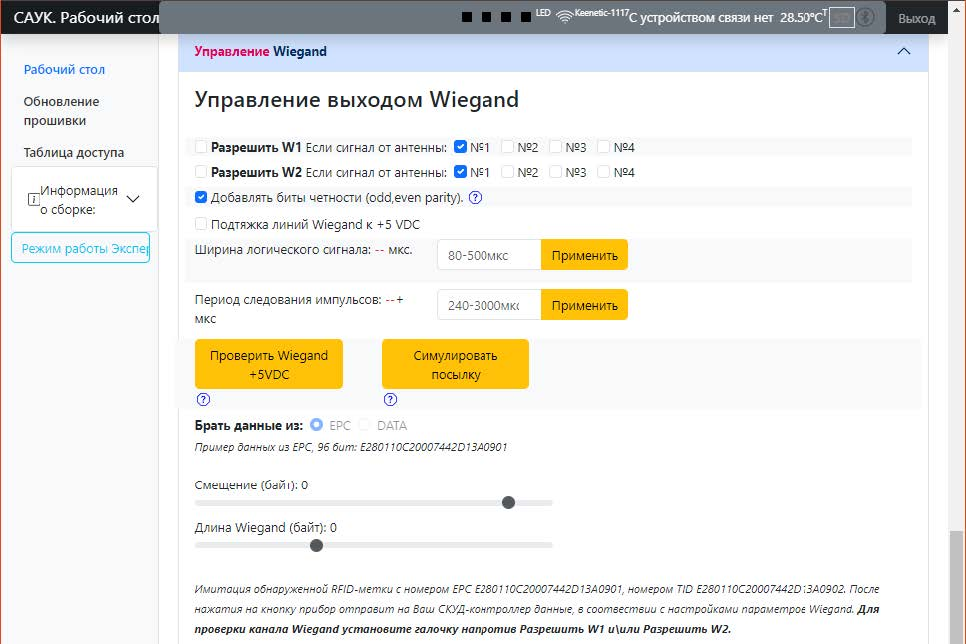

Рисунок 17. Вкладка "Управление Wiegand"

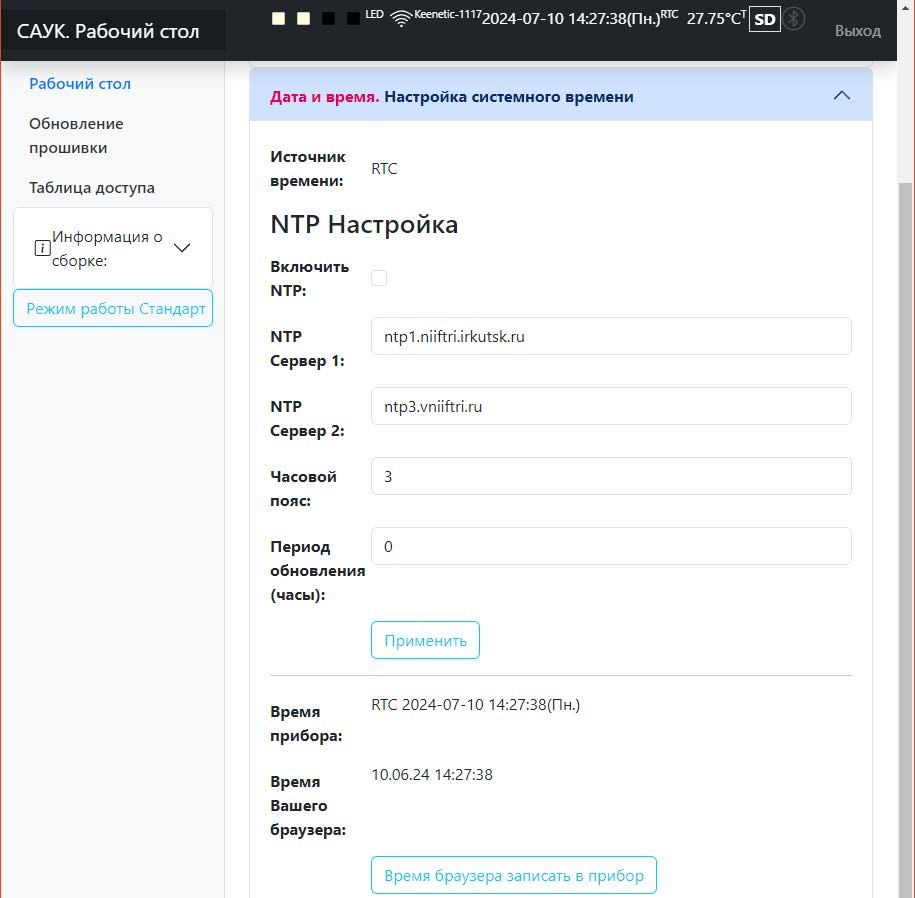

Рисунок 18. Вкладка "Дата и время"

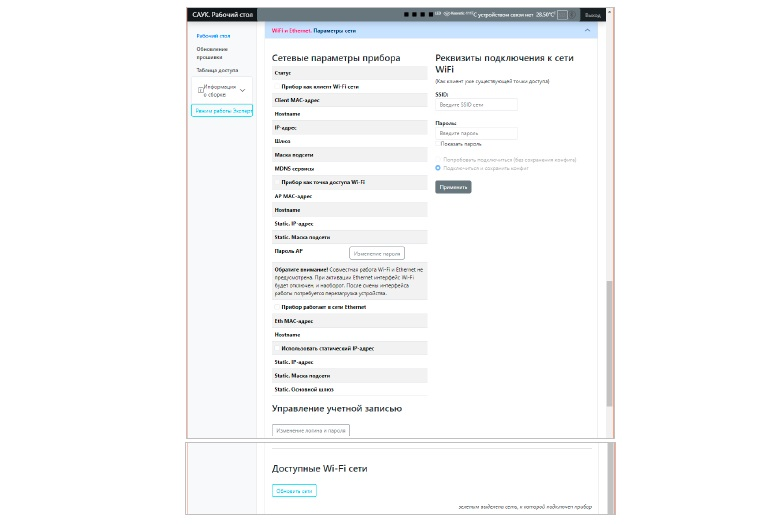

Рисунок 19. Вкладка "Wi-Fi и Ethernet"

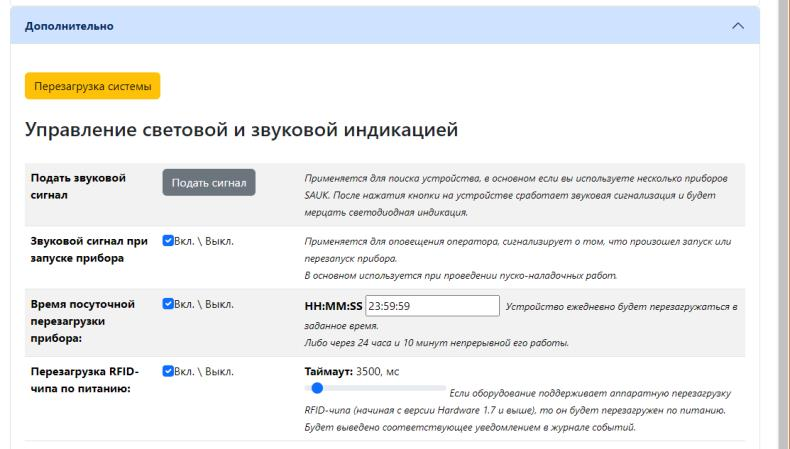

Рисунок 20. Вкладка "Дополнительно"

Просмотр системного журнала событий.

Для ряда из этих вкладок в теле программного обеспечения созданы короткие объяснения функциональности отдельных команд "?" и подсказки. Наведите на значок вопроса и ознакомьтесь с высветившейся информацией. Или нажмите на текст подсказки и прочитайте развернувшуюся ниже информацию.

Со смартфона, ноутбука или с компьютера подключитесь к встроенной точке доступа.

• Включите Wi-Fi на смартфоне, ПК или ноутбуке.
• Осуществите поиск Wi-Fi устройств.
• Выберите точку доступа с именем SAUK-AP-XXXXXX. Где XXXXXX это серийный номер устройства.
• Если приборов SAUK несколько, то требуется идентифицировать именно тот прибор, к которому планируете подключаться. На тыльной стороне прибора размещена временная наклейка с напечатанным на ней серийным номером.
• Система поставляется с открытой точкой доступа, то есть, по умолчанию пароль не задан. Пожалуйста, не забудьте установить свой пароль.
• После успешного соединения светодиод Wi-Fi.AP должен загореться зеленым цветом.
• Перейдите в браузер, установленный на вашем устройстве, например, в Google Chrome или Mozilla Firefox.
• В адресной строке введите http://192.168.10.1 и подтвердите переход.
• В браузере появится окно ввода Логин: admin, Пароль: admin. В последующем логин и пароль администратора может быть изменен.

Рисунок 21. Режим работы "Стандарт" и "Эксперт"

Перейдите в режим «Эксперт» и удостоверьтесь, что параметр «Считываний за 1 команду» установлен в 1.
Обратите внимание! Если запущено непрерывное сканирование, то, прежде чем поменять:

• частоты излучения, количество работающих частотных каналов, смещение частоты между каналами,
• мощность сигнала,
• конфигурацию работающих антенн,

необходимо остановить непрерывное сканирование. После внесения изменений, вновь запустите непрерывное сканирование.

При активации режима, произойдет кратковременное включение радиотракта, при этом процесс включений может производиться несколько раз подряд, что возможно задать параметром «Считывать за 1 команду». Значение параметра задается в диапазоне от 1 до 30.
Для его выбора включите «Сканировать 1 раз».

При срабатывании цифрового входа HOLD. При подаче управляющего воздействия на цифровой вход флаг непрерывного сканирования будет взведен автоматически на минимальное время, которое установлено в настройках, вплоть до полного снятия управляющего воздействия с порта Hold.
Время активации антенн при срабатывании цифрового входа Hold может задаваться от 1 до 50 секунд. Это минимальное время, на которое включается соответствующая антенна. После снятия управляющего воздействия с цифрового входа Hold, сканирование будет автоматически отключено, если прошел указанный таймаут.
Режим настраивается через вкладку «Реле».

Для того, чтобы сбросить считыватель в дефолтное состояние, необходимо перезагрузить систему 5 раз. Предпочтительнее это делать механическим способом (включать и выключать через кнопку питания), потому как время счетчика сброса меньше того времени, что прибор будет заново соединяться по Wi-Fi или Ethernet. По истечению 5 секунд с момента включения прибора будет сброшен счетчик. Доведите значение счетчика до 5, и прибор будет сброшен до заводских установок. Индикация при этом сначала будет желтого цвета, а затем голубого.

В программном обеспечении RFID-считывателя реализована функция проверки UART интерфейса, соответственно, интерфейсной шины RS232 (проверка RS485 невозможна).
WEB-интерфейс считывателя => режим «Эксперт» => вкладка меню «Управление каналами уведомлений». Ищите кнопку **Проверка UART**, выделенную желтым цветом, результат диагностики отобразится в журнале, а также соответствующая надпись появится рядом с кнопкой.

Вы можете включать и отключать непрерывное сканирование RFID-меток, а также регулировать дальность чтения RFID-меток. Для настройки этих параметров перейдите во вкладку «RFID-параметры устройства. Мощность излучения и управление антеннами».
Регулируя мощность излучения от 19 до 25 dBm, вы можете настраивать дальность чтения RFID-меток.

Процесс проверки прав доступа меток происходит по следующим основным критериям:

• Соответствие части EPC-номера фильтру (как правило — это значение первых нескольких байт EPC-номера).
• Проверка пароля доступа Access Password к памяти EPC-метки.
• Проверка наличия EPC-номера метки в таблице доступа и проверка разрешения доступа для этой метки.

• Если метка соответствует критериям, то производится срабатывание настроенных автоматических сценариев. Также производится подсветка RGB светодиодной индикации на лицевой панели прибора или на специализированной выносной панели индикации (в зависимости от модификации прибора). Светодиодная индикация загорается зеленым цветом. Также метка попадает в таблицу идентификации.
• Если метка не соответствует критериям, то выполнение автоматических сценариев блокируется, а метка не попадает в таблицу идентификации. Подсветка RGB загорается голубым цветом (за исключением единственного случая — если проверка пароля Access Password не была пройдена).


Рисунок 26. Канал уведомления MQTT

Чтение только EPC
Фиксированный байтовый формат: A0 00 02 0C E2 80 68 94 00 00 50 15 18 83 71 2D 0C FE DE 00 00 00 00 00 00 00 00 00 00 01 36 0D 0A A0 00 02 0C E2 80 68 94 00 00 50 15 18 83 71 2D 0C FE DE 00 00 00 00 00 00 00 00 00 00 01 36 0D 0A A0 00 02 0C E2 80 68 94 00 00 50 15 18 83 71 2D 0C FE DE 00 00 00 00 00 00 00 00 00 00 01 36 0D 0A
Фиксированный формат уведомлений в виде JSON-строк: {"SN":"982DEC","RTC":"489.296","ANT":1,"EPC":"E2806894000050151883712D","EPCLEN":12,"RSSI":-55} {"SN":"982DEC","RTC":"490.325","ANT":1,"EPC":"E2806894000050151883712D","EPCLEN":12,"RSSI":-54} {"SN":"982DEC","RTC":"491.011","ANT":1,"EPC":"E2806894000050151883712D","EPCLEN":12,"RSSI":-55}
Настраиваемый формат уведомлений в виде ASCII: [E2806894000050151883712D] [E2806894000050151883712D] [E2806894000050151883712D]
Настраиваемый формат уведомлений в виде байт: 5B E2 80 68 94 00 00 50 15 18 83 71 2D 5D 5B E2 80 68 94 00 00 50 15 18 83 71 2D 5D 5B E2 80 68 94 00 00 50 15 18 83 71 2D 5D
Чтение EPC 781538212000602302A2DA56 + TID E28038212000602302A2DA56 с авторизацией, с фильтрацией EPC по префиксу 7815
Фиксированный байтовый формат: A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A
Фиксированный формат уведомлений в виде JSON-строк: {"SN":"982DEC","RTC":"1114.296","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12} {"SN":"982DEC","RTC":"1114.296","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12} {"SN":"982DEC","RTC":"1132.196","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12}
Настраиваемый формат уведомлений в виде ASCII: [781538212000602302A2DA56E28038212000602302A2DA56] [781538212000602302A2DA56E28038212000602302A2DA56] [781538212000602302A2DA56E28038212000602302A2DA56]
Настраиваемый формат уведомлений в виде байт: 5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D 5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D 5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D

Рисунок 27. Вкладка Управление реле

Рисунок 30. Окно редактирования метки

Для того, чтобы настроить считыватель SAUK E4 и перевести его в режим работы автономной системы доступа автомобилей, необходимо выставить следующие параметры:

9. firmware_X.X_X.XX_.bin
После перезагрузки Shift +F5.

Техническое обслуживание (далее – ТО) изделия проводится во время комплексного технического обслуживания системы, в которую входит считыватель. ТО проводится в планово-предупредительном порядке и предусматривает следующую периодичность работ:

• ТО-1 – ежемесячное техническое обслуживание
• ТО-2 – полугодовое техническое обслуживание

Перечень работ для каждого вида ТО приведен в таблице (Таблица 13). ТО устройства проводится на месте его эксплуатации. Работы, при необходимости, проводятся при отключенных источниках питания, в остальных случаях – без отключения.

К техническому обслуживанию устройства допускаются лица, изучившие настоящее руководство, а также прошедшие аттестацию по технике безопасности на 3 группу допуска по электробезопасности и инструктаж по технике безопасности на рабочем месте.
Смонтированное и настроенное изделие работает автономно и постоянного внимания со стороны пользователя не требует.
Запрещается во время работы технических средств замыкать и размыкать разъемные соединения – это может привести к выходу из строя как самого изделия, так и подключаемых к нему устройств.
Не допускать, чтобы сетевые и интерфейсные кабели были скручены или передавлены. Не располагайте шнуры там, где их легко повредить.
Не помещайте изделие на неустойчивую поверхность.

Класс защиты IP56 предполагает использование устройства в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам.
RFID считыватель излучает электромагнитные волны в радиодиапазоне и может негативно повлиять на работу медицинского электронного оборудования. При установке рядом с другим оборудованием рекомендуется убедиться в отсутствии негативного влияния устройства на работу этого оборудования.
Важно! Узнайте у врача или производителя медицинского устройства, существует ли вероятность возникновения помех для его функционирования при использовании данного устройства.
ООО «САУК» обращает особое внимание, что устройство, на которое распространяется действие данного руководства, не имеет компонентов и методов тестирования, обеспечивающих уровень надежности, пригодный для использования в хирургических имплантах или в связи с ними, или в качестве критических компонентов в любых системах жизнеобеспечения, сбой в работе которых может привести к любым негативным последствиям.

Транспортирование RFID-считывателя SAUK Profi1 следует производить в транспортной упаковке автомобильным, железнодорожным, авиационным, речным или морским транспортом с обеспечением защиты от дождя и снега. При транспортировании должны соблюдаться следующие внешние условия: температура окружающего воздуха от минус 25 до плюс 55 °С; относительная влажность до 95% без конденсации влаги при температуре окружающего воздуха до 35 °С.
Хранение считывателя в потребительской упаковке осуществляется в закрытых отапливаемых хранилищах при температуре от плюс 20 до плюс 25 °С и относительной влажности до 95%. Конденсация влаги не допускается.
Хранение следует выполнять на стеллажах. Складирование считывателей друг на друга не допускается. Расстояние до отопительных приборов должно быть не менее 0,5 м. Воздух не должен содержать пыли, паров кислот и щелочи, а также газов, вызывающих коррозию. При хранении не требуется консервация и обслуживание.

Утилизацию изделия производить в регионе по месту эксплуатации изделия в соответствии с ГОСТ 30167-95 и региональными нормативными документами.
Изделие не содержит в своем составе опасных или ядовитых веществ, способных нанести вред здоровью человека или окружающей среде, поэтому утилизация изделия может производиться по правилам утилизации общепромышленных отходов.
Для подготовки к утилизации составных частей необходимо их демонтировать и удалить из изделия. Отправка на утилизацию составных частей изделия, признанных негодными к дальнейшему использованию, осуществляется в соответствии с правилами, предусмотренными в организации, эксплуатировавшей изделие. Перед отправкой на утилизацию рекомендуется удалить всю информацию, хранящуюся на карте памяти.
При утилизации корпус изделия может быть подвергнут вторичной переработке. Остальные компоненты (электронные платы, разъёмы и т.п.) содержат крайне малые величины драгоценных металлов и, поэтому, их вторичную переработку производить не целесообразно.

Изготовитель ООО «САУК» гарантирует соответствие считывателя требованиям конструкторской документации при соблюдении потребителем требований эксплуатации, хранения, монтажа и транспортирования.
Гарантийный срок изделия – 1 год с момента продажи. Срок службы не менее 3 лет.
Гарантия не распространяется на считыватель в следующих обстоятельствах:

• Несоблюдение условий хранения и эксплуатации;
• Механическое повреждение считывателя, вызванные неправильной эксплуатацией, установкой или транспортировкой;
• Повреждения, вызванные скачками электроэнергии в сети 220 Вольт (используйте стабилизированное напряжение ИБП);
• Ремонт считывателя другим лицом, кроме Изготовителя; самостоятельное внесение Покупателем конструкторских изменений;
• Нормальный износ, царапины и повреждения, возникшие в процессе эксплуатации.

Гарантийные обязательства не распространяются на элементы питания.
Гарантия распространяется на изделия, эксплуатирующиеся в разумных условиях согласно условиям транспортирования, хранения, монтажа и эксплуатации, указанным в паспорте или руководстве по эксплуатации.
При появлении признаков нарушения работоспособности изделия просьба обращаться в ООО «САУК» для получения квалифицированной консультации и оказания технической помощи. При обнаружении неисправности изделия в течение гарантийного срока составляется акт о необходимости ремонта и направлении изделия в ООО «САУК», г. Зеленоград.
ООО «САУК» не дает никаких гарантий функциональности ВСЕЙ системы, частью которой может быть данное устройство. Гарантия распространяется только на считыватель. На все оборудование других производителей, использующееся совместно с устройством, распространяются их собственные гарантии.
