Vesa 100
СХЕМА СБОРКИ КРОНШТЕЙНА ИЗ 3 ММ НЕРЖАВЕЮЩЕЙ СТАЛИ

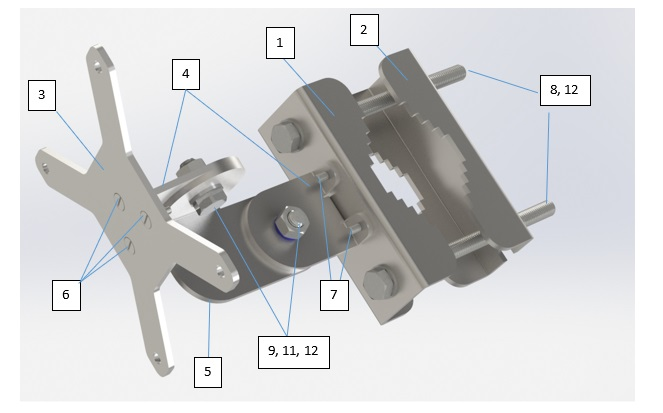

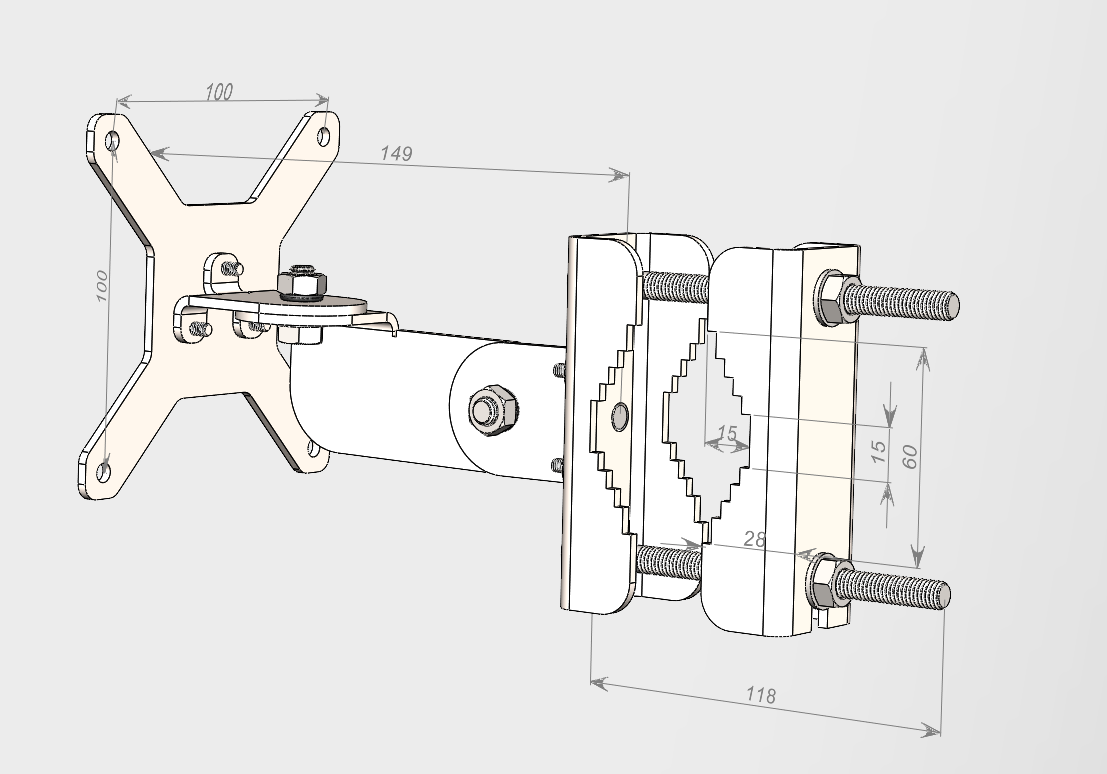

Рисунок 1. Внешний вид кронштейна в собранном состоянии
Таблица 1. Спецификация
№ | Наименование | Количество, шт |
---|---|---|
1 | Основная скоба с рисками | 1 |
2 | Ответная скоба с рисками | 1 |
3 | Основание VESA100 | 1 |
4 | Переход | 2 |
5 | Выносная планка | 1 |
6 | Винт М4 потайная шляпка, крест | 3 |
7 | Винт М4 полукруглая шляпка, крест | 3 |
8 | Винт М8 х 120 мм | 2 |
9 | Шайба гроверная D8 | 2 |
10 | Шайба D8 | 2 |
11 | Винт М8 х 15 мм | 2 |
12 | Гайка М8 | 4 |

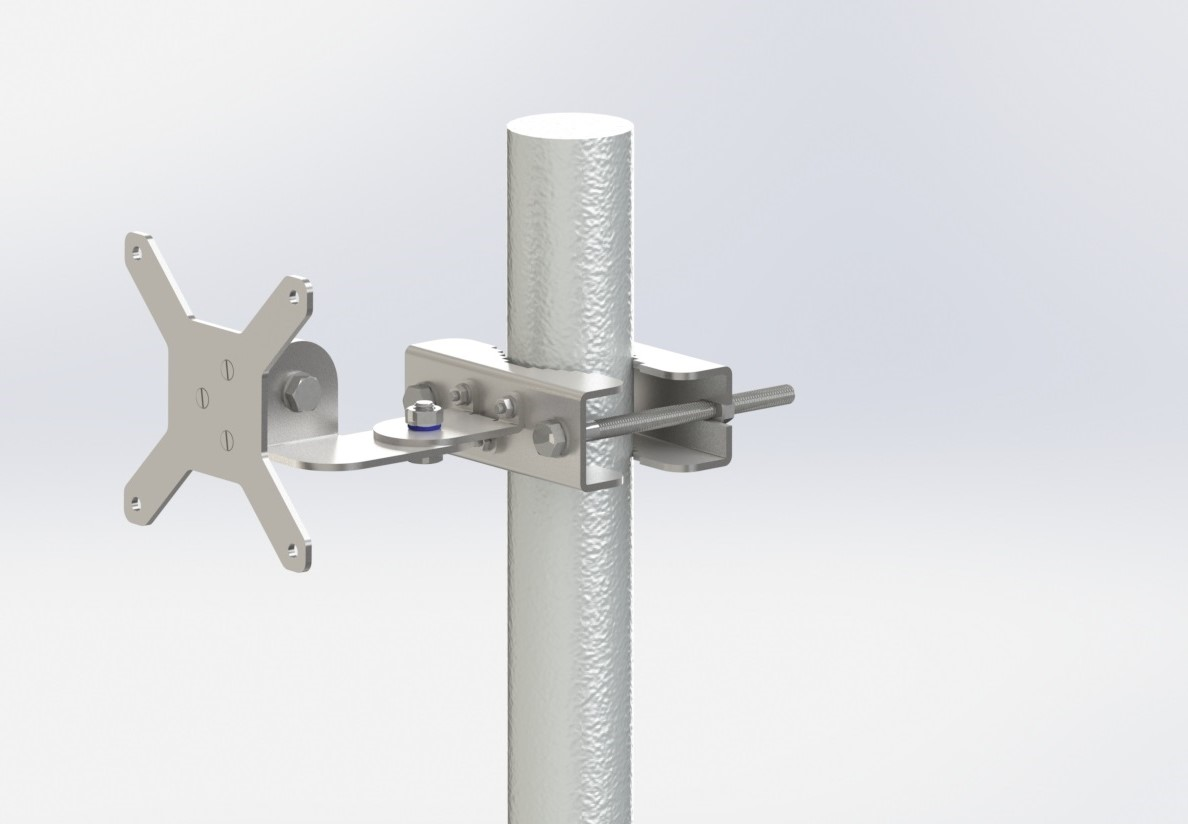

Рисунок 2. Пример крепления кронштейна на шест, столб, мачту

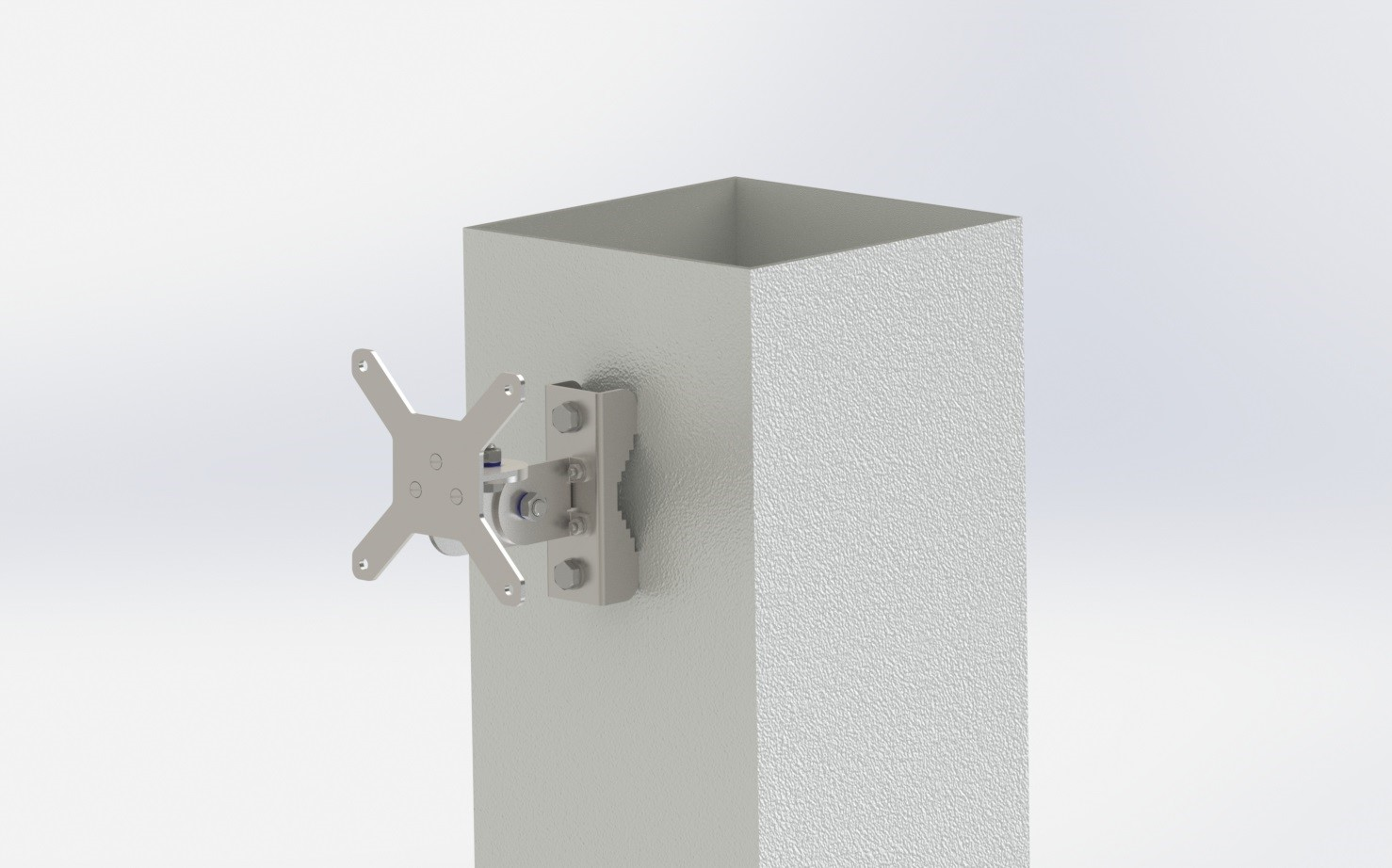

Рисунок 3. Пример крепления кронштейна на стену или на квадратную трубу большого сечения
