Для работы считывателя SAUK не нужно стороннее специализированное оборудование или софт. Настроить его можно через графический WEB-интерфейс встроенного программного обеспечения SAUK даже через смартфон (для работы с ПО SAUK необходим ноутбук, смартфон или ПК и возможность подключения устройства по Wi-Fi).
Рисунок 12. Графический WEB-интерфейс
Графический WEB-интерфейс, представленный на рисунке 12, встроенного программного обеспечения имеет следующие интерактивные, предназначенные для взаимодействия с пользователем, вкладки:
RFID-параметры устройства

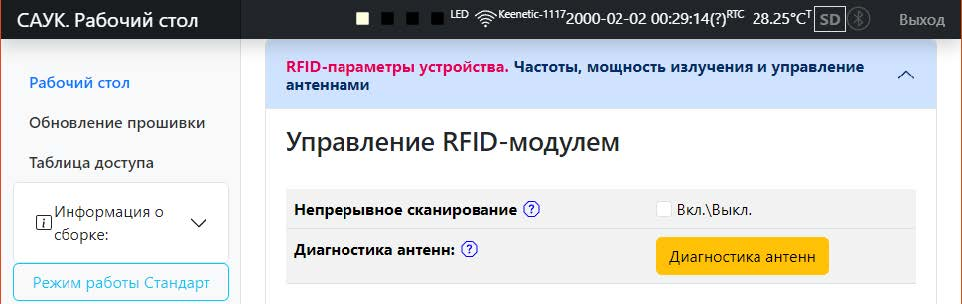

Рисунок 13. Мощность излучения и управление антеннами – включение и отключение антенн, настройка излучаемых частот,
параметров антиколлизии и пр.
Рисунок 13. Вкладка "RFID-параметры устройства" в режиме «Стандарт» и «Эксперт»
RFID-метки

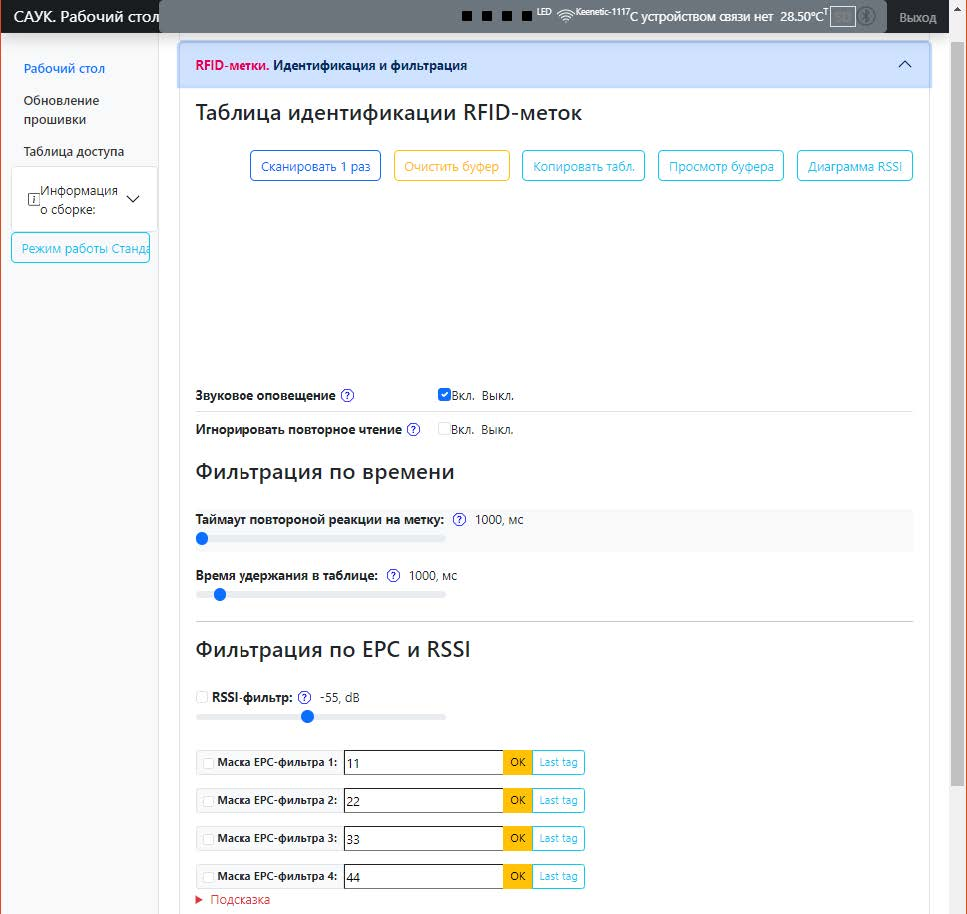

Рисунок 14. Идентификация и фильтрация – время сна метки, время удержания в таблице идентификации, настройка фильтрации по маске EPC или по силе сигнала RSSI
Рисунок 14. Вкладка "RFID-метки"
Управление каналами уведомлений
Modbus, UART, Wi-Fi, Ethernet, MQTT. Рисунок 15. Настройка уведомлений, настройка формата уведомлений. (Только режим «Эксперт»)
Рисунок 15. Вкладка "Управление каналами уведомлений"
Управление реле
Настройка коммутации и выбор антенны.
Рисунок 16. Вкладка "Управление реле"
Управление Wiegand
Подтяжка к +5V со стороны прибора, настройка ширины и периода следования импульсов.

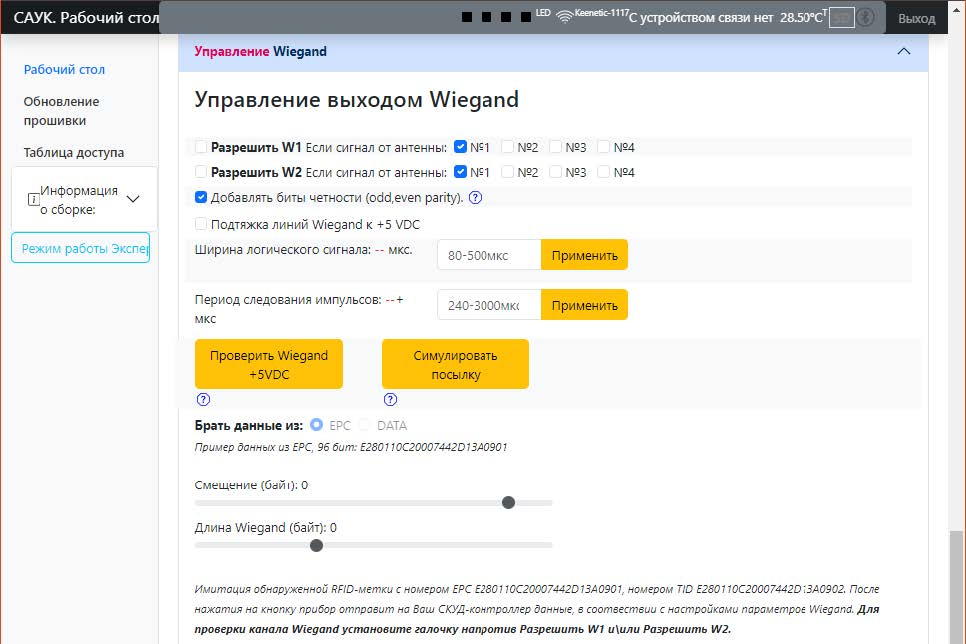

Рисунок 17. Вкладка "Управление Wiegand"
Дата и время

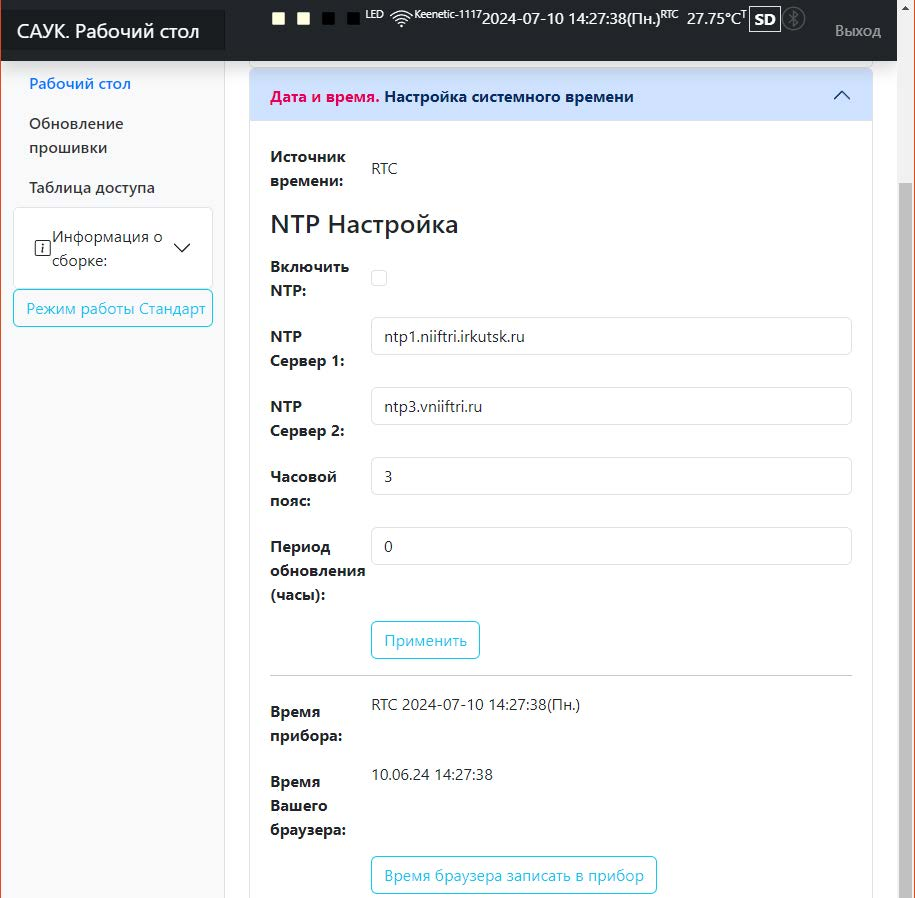

Настройка системного времени – синхронизация часов RTC или системного времени с момента запуска операционной системы прибора SAUK.
Рисунок 18. Вкладка "Дата и время"
Wi-Fi и Ethernet
Параметры сети – параметры соединения с сетью Ethernet, Wi-Fi и аутентификация пользователя.

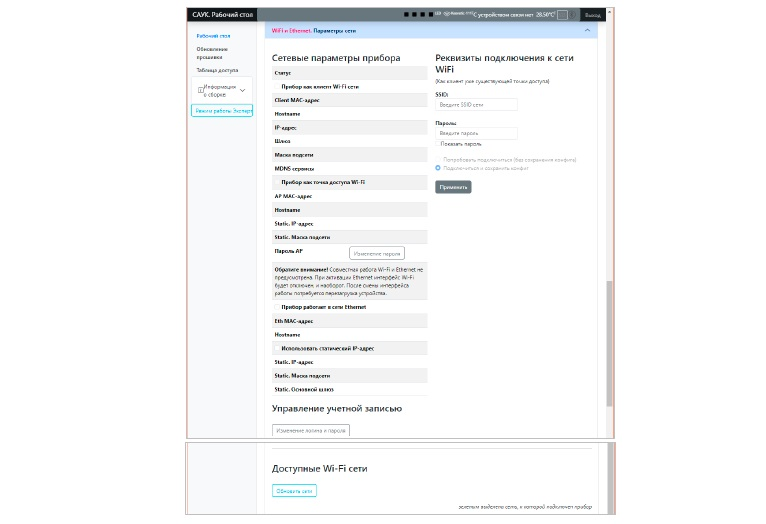

Рисунок 19. Вкладка "Wi-Fi и Ethernet"
Дополнительно

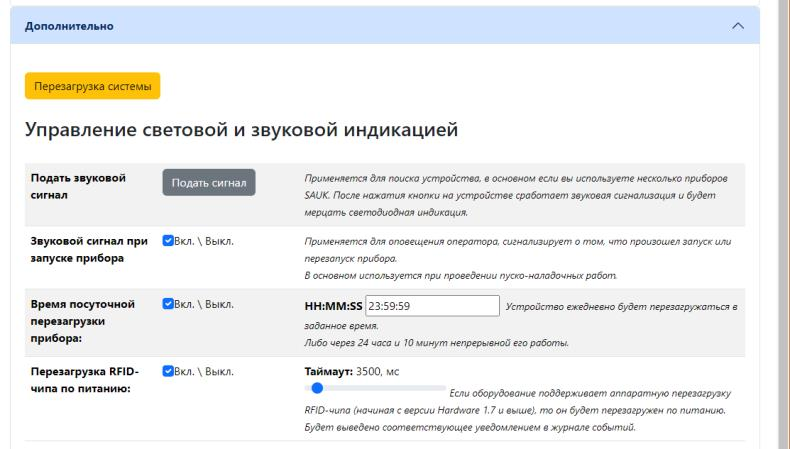

Рисунок 20. Дополнительные сервисные команды. Перезагрузка прибора, настройка Watchdog таймера и прочее.
Рисунок 20. Вкладка "Дополнительно"
Журнал событий
Просмотр системного журнала событий.
Примечания
Для ряда из этих вкладок в теле программного обеспечения созданы короткие объяснения функциональности отдельных команд "?" и подсказки. Наведите на значок вопроса и ознакомьтесь с высветившейся информацией. Или нажмите на текст подсказки и прочитайте развернувшуюся ниже информацию.

Первая настройка прибора SAUK
Со смартфона, ноутбука или с компьютера подключитесь к встроенной точке доступа.
  • Включите Wi-Fi на смартфоне, ПК или ноутбуке.
  • Осуществите поиск Wi-Fi устройств.
  • Выберите точку доступа с именем SAUK-AP-XXXXXX. Где XXXXXX это серийный номер устройства.
  • Если приборов SAUK несколько, то требуется идентифицировать именно тот прибор, к которому планируете подключаться. На тыльной стороне прибора размещена временная наклейка с напечатанным на ней серийным номером.
  • Система поставляется с открытой точкой доступа, то есть, по умолчанию пароль не задан. Пожалуйста, не забудьте установить свой пароль.
  • После успешного соединения светодиод Wi-Fi.AP должен загореться зеленым цветом.
  • Перейдите в браузер, установленный на вашем устройстве, например, в Google Chrome или Mozilla Firefox.
  • В адресной строке введите http://192.168.10.1 и подтвердите переход.
  • В браузере появится окно ввода Логин: admin, Пароль: admin. В последующем логин и пароль администратора может быть изменен.

Режим «Стандарт» и «Эксперт»
Для работы с SAUK E4 может понадобиться разный уровень допуска настройки. Чтобы не путать и не вводить в заблуждение пользователя, для стандартной и упрощенной работы с прибором в WEB-интерфейсе был создан режим «Стандарт».
Для того, чтобы настроить работу детально (в том числе, например, настроить уведомления) необходимо перейти из режима «Стандарт», в котором WEB-интерфейс загружается по умолчанию, в режим «Эксперт». Для этого нужно нажать на кнопку «Режим работы», как показано на рисунке 21. При необходимости, если в описанных ниже инструкциях будут пункты, что не получается найти в режиме «Стандарт», нужно просто поменять режим на «Эксперт».

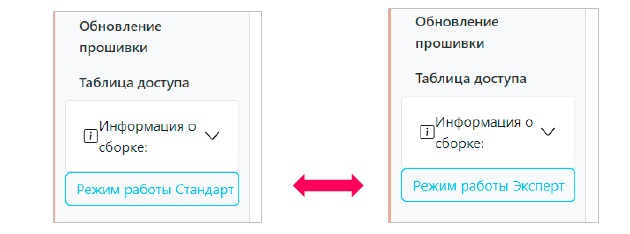

Рисунок 21. Режим работы "Стандарт" и "Эксперт"

Режимы работы считывателя
Режим непрерывного сканирования
Режим, процесс сканирования в котором будет продолжаться до тех пор, пока его не отключить.
Для его выбора включите «Непрерывное сканирование». Это происходит на вкладке режима «Стандарт». На рисунке 22 показана развернутая вкладка RFID-параметры устройства, для активизации режима нужно поставить галочку.
Рисунок 22. Включение непрерывного сканирования
Перейдите в режим «Эксперт» и удостоверьтесь, что параметр «Считываний за 1 команду» установлен в 1.

Обратите внимание! Если запущено непрерывное сканирование, то, прежде чем поменять:
  • частоты излучения, количество работающих частотных каналов, смещение частоты между каналами,
  • мощность сигнала,
  • конфигурацию работающих антенн,
необходимо остановить непрерывное сканирование. После внесения изменений, вновь запустите непрерывное сканирование.
Режим кратковременного сканирования
При активации режима, произойдет кратковременное включение радиотракта, при этом процесс включений может производиться несколько раз подряд, что возможно задать параметром «Считывать за 1 команду». Значение параметра задается в диапазоне от 1 до 30.

Для его выбора включите «Сканировать 1 раз».

Режим сканирования по внешнему событию
При срабатывании цифрового входа HOLD. При подаче управляющего воздействия на цифровой вход флаг непрерывного сканирования будет взведен автоматически на минимальное время, которое установлено в настройках, вплоть до полного снятия управляющего воздействия с порта Hold.

Время активации антенн при срабатывании цифрового входа Hold может задаваться от 1 до 50 секунд. Это минимальное время, на которое включается соответствующая антенна. После снятия управляющего воздействия с цифрового входа Hold, сканирование будет автоматически отключено, если прошел указанный таймаут.

Режим настраивается через вкладку «Реле».

Сброс считывателя в дефолтное состояние
Для того, чтобы сбросить считыватель в дефолтное состояние, необходимо перезагрузить систему 5 раз. Предпочтительнее это делать механическим способом (включать и выключать через кнопку питания), потому как время счетчика сброса меньше того времени, что прибор будет заново соединяться по Wi-Fi или Ethernet. По истечению 5 секунд с момента включения прибора будет сброшен счетчик. Доведите значение счетчика до 5, и прибор будет сброшен до заводских установок. Индикация при этом сначала будет желтого цвета, а затем голубого.

Проверка UART (RS232)
В программном обеспечении RFID-считывателя реализована функция проверки UART интерфейса, соответственно, интерфейсной шины RS232 (проверка RS485 невозможна).
WEB-интерфейс считывателя => режим «Эксперт» => вкладка меню «Управление каналами уведомлений». Ищите кнопку **Проверка UART**, выделенную желтым цветом, результат диагностики отобразится в журнале, а также соответствующая надпись появится рядом с кнопкой.
Инструкция по проверке UART
  • Отключите линии RX и TX от конечного устройства (от вашего контроллера), замкните линии RX и TX между собой.
  • Нажмите на кнопку **Проверка UART**.
  • Считыватель сформирует посылку A0 00 FF 01 02 0D 0A, и отправит её по линии TX, она же должна прийти обратно по линии RX.
  • Если то, что отправлено совпало с тем, что принято, то проверка пройдена успешно, если не совпало или не пришло в течение 500 мс, то тест не пройден.

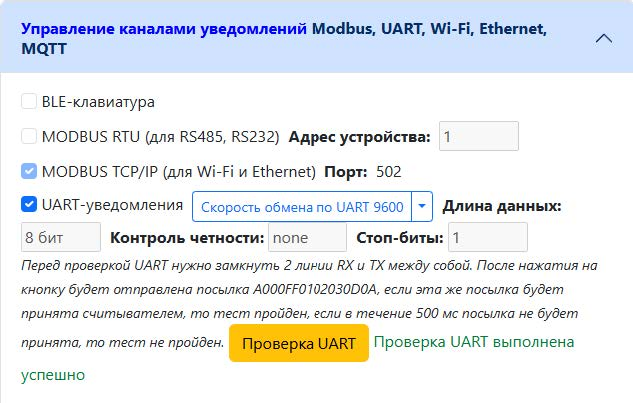

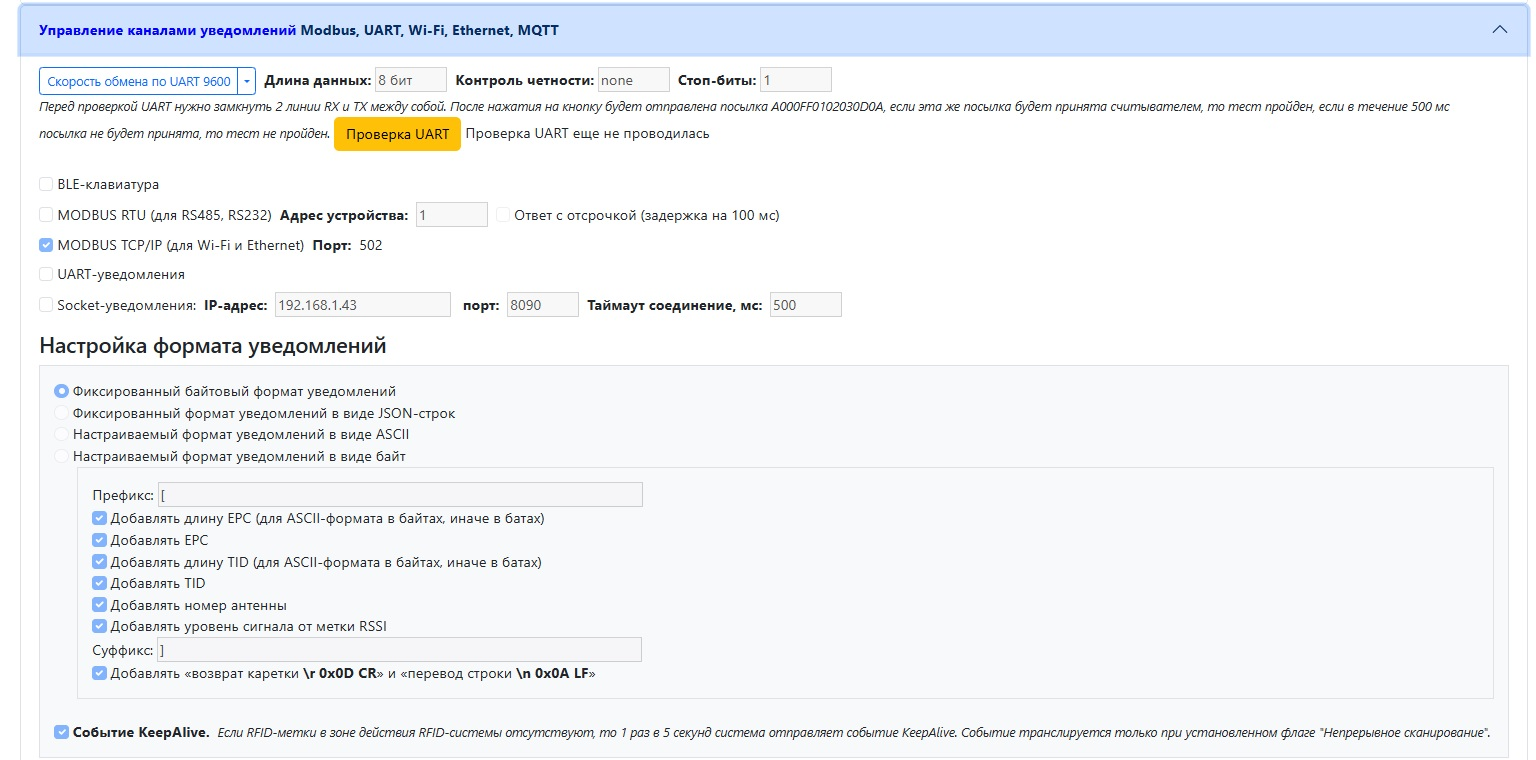

Рисунок 23. Внешний вид проверки UART в WEB-интерфейсе

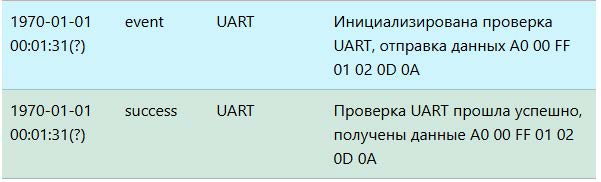

Рисунок 24. Соответствующие строки в журнале событий

Управление сканированием RFID-меток
Вы можете включать и отключать непрерывное сканирование RFID-меток, а также регулировать дальность чтения RFID-меток. Для настройки этих параметров перейдите во вкладку «RFID-параметры устройства. Мощность излучения и управление антеннами».
Регулируя мощность излучения от 19 до 25 dBm, вы можете настраивать дальность чтения RFID-меток.

Режим «Свой\Чужой»
RFID-система SAUK работает с метками международного формата EPC Class1 Gen2. Данные метки могут быть использованы для идентификации абсолютно разных объектов, могут использоваться в разных задачах. Для того, чтобы исключить чтение подобных посторонних RFID-меток, необходимо настроить условия фильтрации. Фильтрация настраивается через WEB-панель во вкладке «RFID-метки. Идентификация и фильтрация».
Процесс проверки прав доступа меток
Процесс проверки прав доступа меток происходит по следующим основным критериям:
  • Соответствие части EPC-номера фильтру (как правило — это значение первых нескольких байт EPC-номера).
  • Проверка пароля доступа Access Password к памяти EPC-метки.
  • Проверка наличия EPC-номера метки в таблице доступа и проверка разрешения доступа для этой метки.
Действия в случае соответствия и несоответствия критериям
  • Если метка соответствует критериям, то производится срабатывание настроенных автоматических сценариев. Также производится подсветка RGB светодиодной индикации на лицевой панели прибора или на специализированной выносной панели индикации (в зависимости от модификации прибора). Светодиодная индикация загорается зеленым цветом. Также метка попадает в таблицу идентификации.
  • Если метка не соответствует критериям, то выполнение автоматических сценариев блокируется, а метка не попадает в таблицу идентификации. Подсветка RGB загорается голубым цветом (за исключением единственного случая — если проверка пароля Access Password не была пройдена).

ФИЛЬТРАЦИЯ RFID-МЕТОК ПО EPC
Номер фильтра зависит от партии RFID-меток, приобретаемых у производителя меток. Если приобретаются оригинальные метки SAUK вместе с RFID-системой, то этот фильтр уже установлен в офисе компании SAUK.

ФИЛЬТРАЦИЯ RFID-МЕТОК ПО СИЛЕ СИГНАЛА RSSI
Ограничить чтение по уровню сигнала RSSI или же ограничить чтение метки антенной при постепенном ослаблении сигнала.
  • Ограничение по уровню сигнала RSSI устанавливается с помощью ползунка в пункте фильтрации.
  • Для ограничения считывания меток, отдаляющихся, а не приближающихся, к антенне и уже считанной другой антенной, необходимо выбрать второй пункт «Antipass back №2».

ФИЛЬТРАЦИЯ RFID-МЕТОК ПО ПАРОЛЮ ДОСТУПА

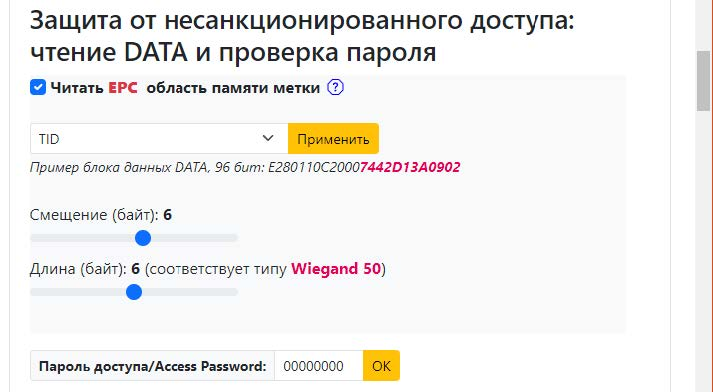

Для настройки фильтрации по паролю доступа Access Password необходимо выбрать «Читать TID область памяти метки». И прописать пароль в поле ввода – он должен состоять из 8 символов HEX (цифры от 0 до 9 и буквы латинского алфавита от A до F). Недостающие символы будут заменены нулями.

Обратите внимание, что для того, чтобы RFID-метка могла пройти эту фильтрацию, пароль, записанный на ней, должен совпадать с паролем, введенным в поле ввода.
Если в поле ввода пароля доступа введены все нули, то есть 0000000, то пароль проверяться не будет.

НАСТРОЙКА УВЕДОМЛЕНИЙ
Для того, чтобы настроить уведомления, необходимо перейти в режим «Эксперт» (Режим «Стандарт» и «Эксперт»), перейти на вкладку «Управление каналами уведомлений Modbus, UART, Wi-Fi, Ethernet, MQTT», как на рисунке 25 и рисунке 26 и настроить уведомления по выбору, заполнив требуемые пункты корректной информацией и поставив галочку напротив.

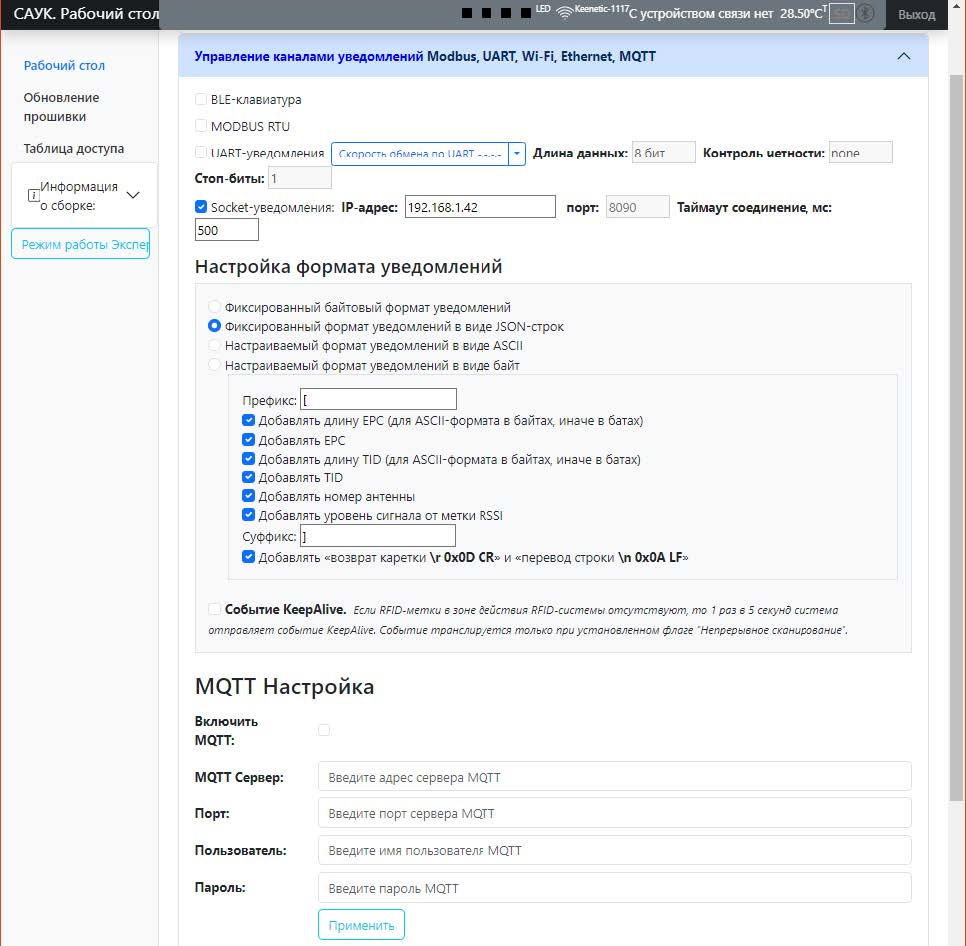

Рисунок 25. Вкладка уведомлений

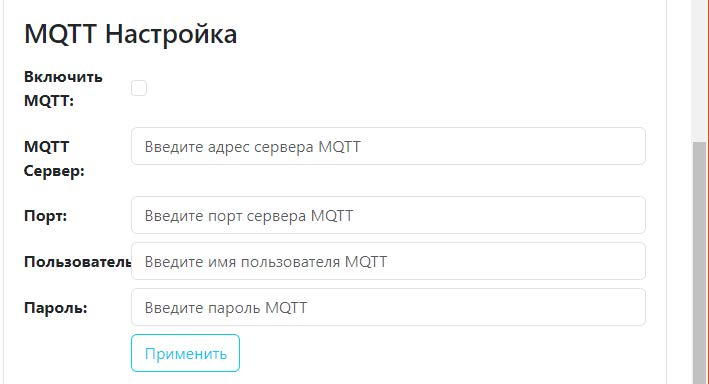

Рисунок 26. Канал уведомления MQTT
Варианты уведомлений UART (RS232, RS485) на примере получения 3 посылок:
Чтение только EPC
Фиксированный байтовый формат: A0 00 02 0C E2 80 68 94 00 00 50 15 18 83 71 2D 0C FE DE 00 00 00 00 00 00 00 00 00 00 01 36 0D 0A A0 00 02 0C E2 80 68 94 00 00 50 15 18 83 71 2D 0C FE DE 00 00 00 00 00 00 00 00 00 00 01 36 0D 0A A0 00 02 0C E2 80 68 94 00 00 50 15 18 83 71 2D 0C FE DE 00 00 00 00 00 00 00 00 00 00 01 36 0D 0A
Фиксированный формат уведомлений в виде JSON-строк: {"SN":"982DEC","RTC":"489.296","ANT":1,"EPC":"E2806894000050151883712D","EPCLEN":12,"RSSI":-55} {"SN":"982DEC","RTC":"490.325","ANT":1,"EPC":"E2806894000050151883712D","EPCLEN":12,"RSSI":-54} {"SN":"982DEC","RTC":"491.011","ANT":1,"EPC":"E2806894000050151883712D","EPCLEN":12,"RSSI":-55}
Настраиваемый формат уведомлений в виде ASCII: [E2806894000050151883712D] [E2806894000050151883712D] [E2806894000050151883712D]
Настраиваемый формат уведомлений в виде байт: 5B E2 80 68 94 00 00 50 15 18 83 71 2D 5D 5B E2 80 68 94 00 00 50 15 18 83 71 2D 5D 5B E2 80 68 94 00 00 50 15 18 83 71 2D 5D
Чтение EPC 781538212000602302A2DA56 + TID E28038212000602302A2DA56 с авторизацией, с фильтрацией EPC по префиксу 7815
Фиксированный байтовый формат: A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A
Фиксированный формат уведомлений в виде JSON-строк: {"SN":"982DEC","RTC":"1114.296","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12} {"SN":"982DEC","RTC":"1114.296","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12} {"SN":"982DEC","RTC":"1132.196","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12}
Настраиваемый формат уведомлений в виде ASCII: [781538212000602302A2DA56E28038212000602302A2DA56] [781538212000602302A2DA56E28038212000602302A2DA56] [781538212000602302A2DA56E28038212000602302A2DA56]
Настраиваемый формат уведомлений в виде байт: 5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D 5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D 5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D

УПРАВЛЕНИЕ РЕЛЕ
Антикражная функция системы заключается в том, что метка, отвечающая параметрам фильтрации, при попадании в поле действия системы приводит к коммутации встроенного реле. Светозвуковой оповещатель подключен к реле, поэтому, настраивая параметры коммутации реле вы настраиваете длительность включения оповещателя.
Настройка правила коммутации реле производится во вкладке «Реле» (рисунок 27) - настройка достаточно проста и доступна с любого режима, необходимо: а) активировать реле (установить галочку), б) установить время коммутации реле при появлении метки в поле действия. По умолчанию установлена 0.5 секунды.

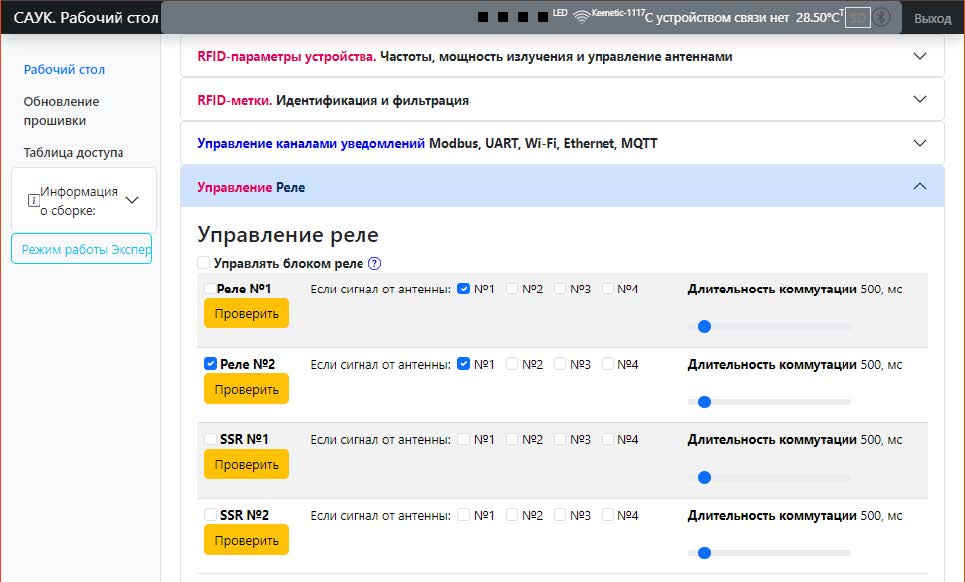

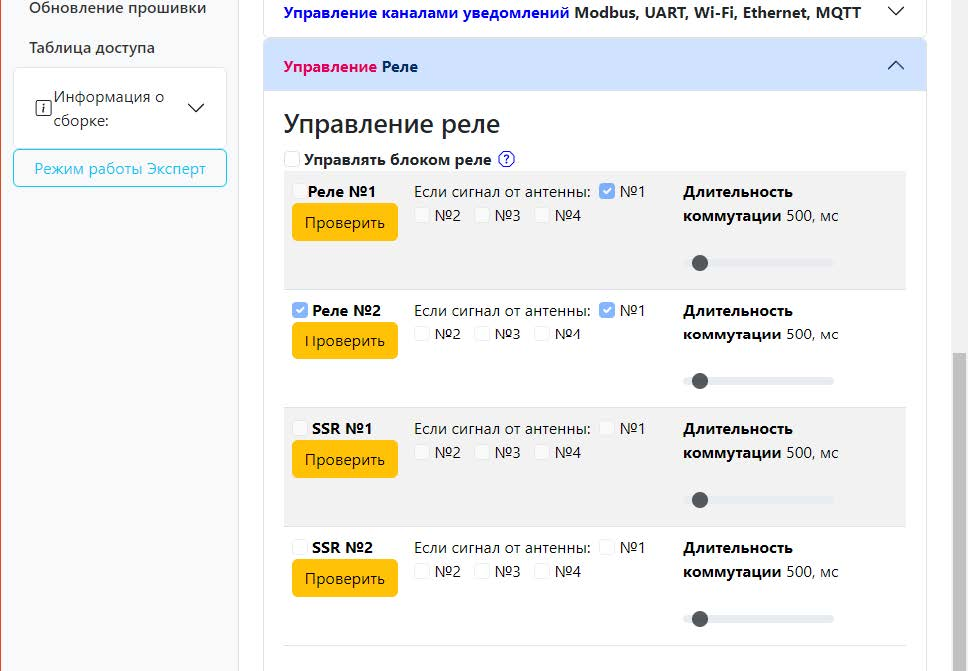

Рисунок 27. Вкладка Управление реле

ДОБАВЛЕНИЕ НОВОЙ RFID-МЕТКИ
Для того, чтобы добавить в систему новую RFID-метку и настроить для нее доступ, необходимо отсканировать необходимую метку, зайти на вкладку журнала событий, скопировать последний RFID-идентификатор (если метка была последней считанной, или же считать еще раз, чтобы удостовериться, что идентификатор верный) и перейти во вкладку «Добавление новой RFID-метки» и вставить из буфера обмена нужный RFID-идентификатор в первую строчку для ввода. Далее взять в руки метку, найти ее визуальный номер и ввести его во вторую строчку «Визуальный номер на метке».
Если доступ для этой метки запрещен, то галочку в поле «Флаг разрешения доступа» ставить не надо. Если разрешен – проставить.
Для сохранения информации в системе нажать «Применить».
Новая RFID-метка должна появиться в таблице доступа с прописанными RFID-идентификатором, номером и настройкой доступа.

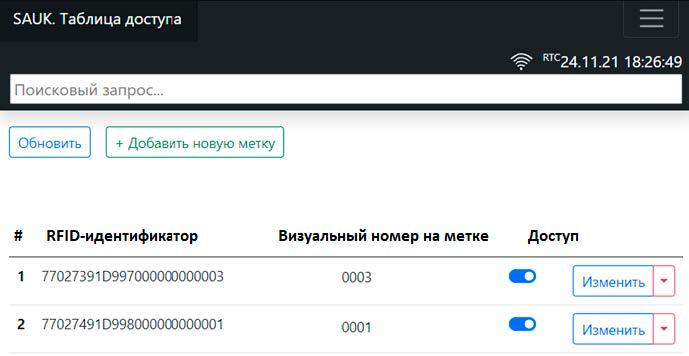

Кроме того, добавить новые метки в таблицу доступа можно из файла Excel (рисунок 28).

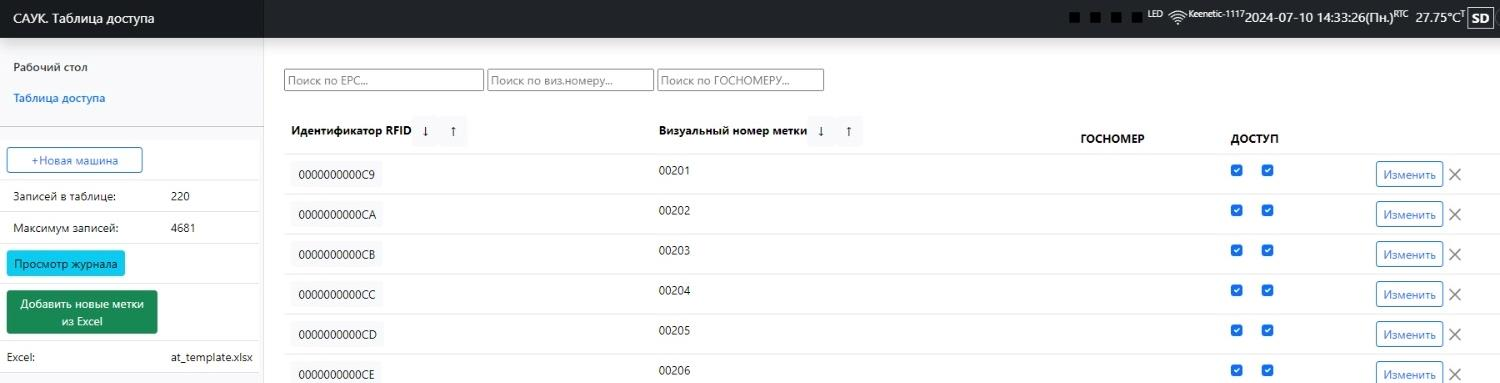

Рисунок 28. Таблица доступа
Нажмите пункт «Добавить новые метки из Excel» и выберите необходимый файл.
Структура загрузочного файла (рисунок 29) идентична структуре таблицы доступа (рисунок 28). Она состоит из RFID-идентификатора, визуального номера метки, госномера и флагов разрешения доступа.

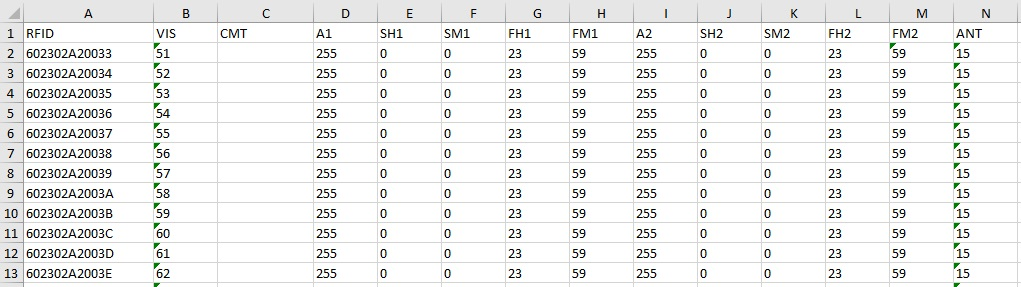

Рисунок 29. Пример структуры файла Excel
РЕДАКТИРОВАНИЕ ЗАПИСИ МЕТКИ
Уже имеющуюся запись о RFID-метке возможно изменить и в том числе добавить новые параметры доступа по времени и дням недели. Ниже на рисунке 30 отображено окно редактирования метки.

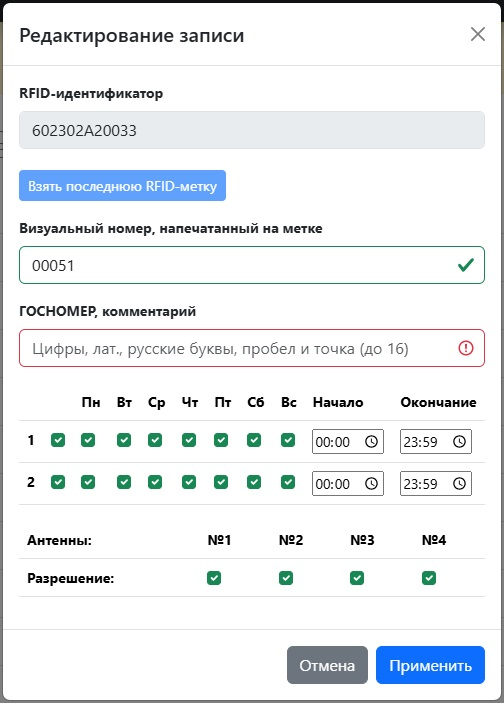

Рисунок 30. Окно редактирования метки
АВТОНОМНАЯ СИСТЕМА ДОСТУПА АВТОМОБИЛЕЙ
Для того, чтобы настроить считыватель SAUK E4 и перевести его в режим работы автономной системы доступа автомобилей, необходимо выставить следующие параметры:

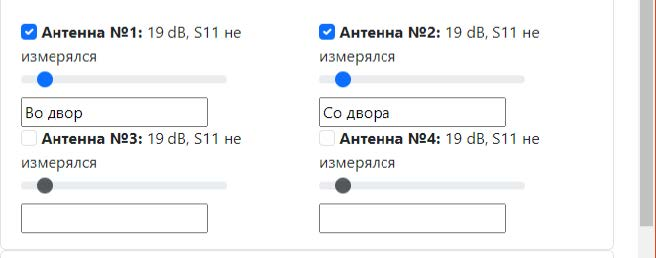

1. В разделе «RFID-параметры устройства. Частоты, мощность излучения и управления антеннами»:
* У антенн №1 и №2 указать её название,
которое будет отображаться
в журнале
перемещения. Например, первой антенне
можно присвоить
название "Во двор",
второй антенне "Со двора".
* Считываний за 1 команду инвентаризации,
установить значение 1.

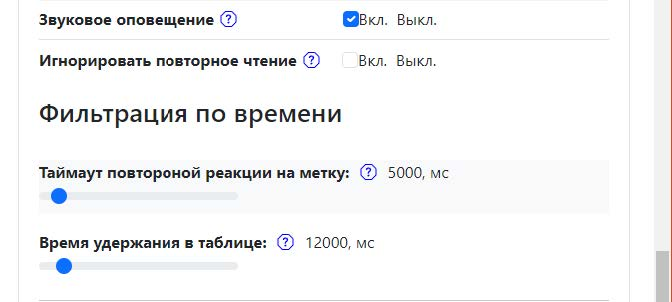

2. В разделе «RFID-метки. Идентификация и фильтрация»:
* Убедиться, что снята галочка
"Игнорировать повторное чтение".

* Таймаут повторной реакции на метку
5500 мс.

* Время удержания в таблице
инвентаризации 12000 мс.
* Должна быть установлена Маска
EPC-фильтра, также должна быть
установлена
галочка, включающая фильтрацию.
* Установить галочку
"Читать
дополнительную область памяти метки".
Длина в байтах должна
быть равна
6 (строго 6 бат!).
* Установить галочку "Контроль EPC
по таблице доступа".
 * Для предотвращения повторного
сканирования метки второй антенной
или же
одновременного сканирования, рекомендуется
активировать одну
из функций «Antipass
back №1» или «Antipass back №2». Она
сведет
к минимуму возможность
возникновения ситуации, когда машина,
въезжающая,
сканируется одновременно
антенной, настроенной на выезд.
3. В настройках системного времени должно быть установлено время NTP или должны быть синхронизированы часы реального времени RTC.

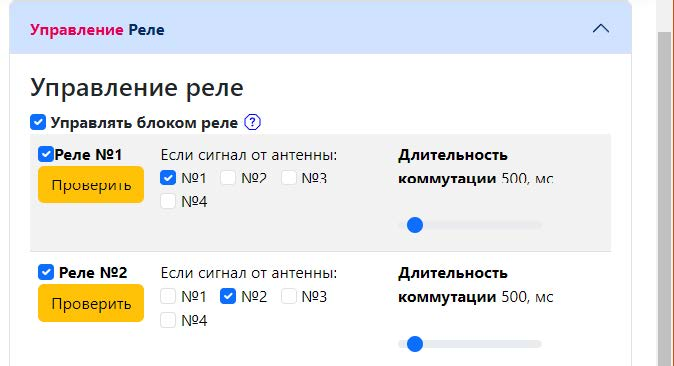

4. В разделе "Управление реле":
* Установите галочку "Управлять блоком
реле".

* В подразделе «Реле 1» установить галочку
"Если сигнал от антенны: №1".

* В подразделе «Реле 2» установить галочку
"Если сигнал от антенны: №2".
