Радиочастотная идентификация (Radio Frequency Identification)
— это современная технология идентификации объектов, основанная на применении радиочастотного электромагнитного излучения для автоматизированного считывания и записывания данных учета и контроля на устройство.
Cистема радиочастотной идентификации RFID включает в свой состав оборудование и программное обеспечение:
Cистема радиочастотной идентификации RFID включает в свой состав оборудование и программное обеспечение:
- RFID-метки (радиотеги, транспондеры) состоят из микрочипа, который хранит информацию для идентификации, и антенны, с помощью которой прибор передает и получает данные.
- RFID-считыватели (ридеры, сканеры) распознают радиометки, получают сведения и отправляют их в базу данных.
- RFID-антенны излучают электромагнитные сигналы, которые активизируют метки для свободного чтения/записи информации.
- Программное обеспечение (ПО, софт) состоит из серверной части и клиентских приложений. Обеспечивает взаимодействие автоматизированных информационных систем (АИС) с РЧИД системой, а также удаленное администрирование оборудованием.
Стандарты RFID
Рабочая частота | Стандарт | Назначение |
125-135 КГц |
| Разрабатывался и применялся для идентификации животных в сельском хозяйстве, но и сейчас используются достаточно широко, например, в автомобильных системах безопасности и др. |
13,56 МГц |
| Применяется в системах СКУД, бытовых домофонах и ритейле. Чаще представлены в виде бесконтактных смарт-карт. Работает на близких расстояниях до нескольких сантиметров. Данная частота лежит в основе технологии NFC |
860-930 МГц |
| Наиболее распространенный диапазон в применении РФИД технологии. В основном задействован в работе с логистическими операциями и транспортировкой. Стоит выделить отдельное направление складского учета со средней дальностью идентификации. |
2,45 ГГц |
| Применяется в системах с зоной регистрации на увеличенные расстояния. При проектировании требует учитывание множества факторов, влияющих на качество сигнала, в т.ч. и на расстояние. |
Стандарты радиочастот RFID изначально были приняты Международной Организацией Стандартизации (ISO) для регионов и общемировым стандартом IEC (Международным Инженерным Консорциумом) для диапазона LF (Low Frequency) частоты в 125 кГц. Наиболее популярными считались ISO 11784 и ISO 11785 применяемые в животноводстве, но впоследствии количество стандартов, начиная с 1996 года значительно увеличилось. Наиболее распространенные диапазоны частот для RFID — 25-135 кГц, 860-930 МГц, 13,56 МГц (в основном NFC) и 2,45 ГГц. Диапазоны 5,8 ГГц и 433,22 МГц в настоящее время практически не используются в решениях для большинства.
Для каждого диапазона частот RFID, в том числе в России для идентификации оборудования, складского учета и логичтических операций, стандарты поделены между диапазонами частот LF, HF, UHF. Наибольшую популярность получил стандарт EPC Global (Electronic Product Code), как единый мировой стандарт, согласно которому определенные группы меток поделены на классы.
В настоящий момент в ходу протокол второго поколения Gen 2 поддерживает возможность функционирования нескольких считывателей в комплексе с другими ридерами и устройствами, более высокую скорость считывания меток с возможностью перезаписи EPC, включая повышенный уровень безопасности.
Преимущества технологии радиочастотной идентификации RFID:
Снижение влияния человеческого фактора
Автоматическое сканирование и запись данных без вмешательства человека.
Автоматическое сканирование и запись данных без вмешательства человека.
Высокая скорость считывания и передачи данных
Ридер автоматически считывает десятки устройств в секунду, что значительно упрощает процесс сбора информации. Технология РФИД позволяет перезаписывать и вносить дополнительную информацию.
Ридер автоматически считывает десятки устройств в секунду, что значительно упрощает процесс сбора информации. Технология РФИД позволяет перезаписывать и вносить дополнительную информацию.
Альтернатива другим видам маркировок
Главные недостатки гравировки — запись информации один раз и физическая деформация поверхности объекта. Недостатки штрих-кода — запись информации не более 50 знаков, незащищенность данных, подверженность воздействию окружающей среды и работа только в пределах прямой видимости. RFID метки используются даже в агрессивных средах: распознаются через пар, воду, слой грязи, краски, масла. Информация перекачивается при любых условиях: в жару, холод, дождь, а также при коррозии и загрязнении химическими веществами. Устойчивость к высоким давлениям и температурам
Главные недостатки гравировки — запись информации один раз и физическая деформация поверхности объекта. Недостатки штрих-кода — запись информации не более 50 знаков, незащищенность данных, подверженность воздействию окружающей среды и работа только в пределах прямой видимости. RFID метки используются даже в агрессивных средах: распознаются через пар, воду, слой грязи, краски, масла. Информация перекачивается при любых условиях: в жару, холод, дождь, а также при коррозии и загрязнении химическими веществами. Устойчивость к высоким давлениям и температурам
Устойчивость к агрессивным средам
RFID метки используются даже в агрессивных средах: распознаются через пар, воду, слой грязи, краски, масла. Информация перекачивается при любых условиях: в жару, холод, дождь, а также при коррозии и загрязнении химическими веществами. Устойчивость к высоким давлениям и температурам
RFID метки используются даже в агрессивных средах: распознаются через пар, воду, слой грязи, краски, масла. Информация перекачивается при любых условиях: в жару, холод, дождь, а также при коррозии и загрязнении химическими веществами. Устойчивость к высоким давлениям и температурам
Быстрый поиск меток без прямой видимости
Диапазон чтения радиотега составляет 10 метров и более, что исключает необходимость в прямой видимости транспондера. Возможно скрытое размещение устройства и ее чтение через упаковку.
Диапазон чтения радиотега составляет 10 метров и более, что исключает необходимость в прямой видимости транспондера. Возможно скрытое размещение устройства и ее чтение через упаковку.
Безопасность и конфиденциальность сведений
Отсутствие подделок, т.к. чип имеет уникальный ID и записываемые сведения могут быть засекречены.
Отсутствие подделок, т.к. чип имеет уникальный ID и записываемые сведения могут быть засекречены.
Повышается результат работы сотрудников и техники за счет регулирования рабочего времени. Снижается риск ошибок при инвентаризации.
Увеличивается выпуск продукции, повышается качество продукции, растет прибыль.
Увеличивается скорость приемки и отгрузки ТМЦ, выполнения рутинных операций и оперативность сбора сведений, сокращается трудоемкость инвентаризации и поиска заданных объектов.
Снижение расходов на оплату труда за счет автоматизации и сокращения влияния человеческого фактора.
Перемещение работников и ТМЦ. Полная информация о состоянии и условиях эксплуатации каждой единицы оборудования. Автоматизация процессов контроля доступа.
Снижение риска ошибок менеджмента и неточностей при всех видах учета, оптимизация бизнес-процессов за счет полезной статистики, оперативное управление производственными процессами, исключается возможность подделки.
Повышение эффективности труда
Повышение конкурентоспособности компании
Оптимизация бизнес-процессов организации
Снижение материальных и финансовых расходов
Контроль и безопасность на территории предприятия
Сокращение издержек и убытков на производстве
Выгоды от внедрения технологии RFID
Статьи о радиочастотной идентификации
Наша цель - развитие рынка автоматизации предприятий и бизнес-процессов с применением технологии Радиочастотная идентификация / RFID.
Мы добиваемся этого путем популяризации RFID-технологий. Именно по этому мы создали данный информационный блок со статьями по теме Радиочастотная идентификация. Статьи посвящены RFID-технологиям, описываются типы и виды RFID-считывателей, RFID-антенн и RFID-меток; описываются нюансы их применения.
Мы попытаемся рассказать просто о, казалось бы сложном, RFID. Попробуем сделать RFID более понятным и доступным. Обязательно обозначим главное, опираясь на наш более чем 12-и летний опыт работы в RFID.
О принципе действия RFID
Принцип действия технологии RFID основан на беспроводном обмене данными между RFID-считывателем и RFID-меткой, закрепленной на объекте идентификации. На сегодняшний момент в продаже доступны тысячи вариаций RFID-меток, начиная от самых простых RFID-меток в виде наклеек или более прочных RFID-меток в пластиковом корпусе, заканчивая специализированными, разработанными исключительно для идентификации конкретных изделий или товаров.
Данные, закодированные в память RFID-метки могут содержать различную информацию, состав которой определяется заказчиками: уникальный код, данные о товаре с указанием цвета, размера, даты производства и так далее. Метки могут быть пассивными, то есть без батареек, активными и полуактивными.
Данные, закодированные в память RFID-метки могут содержать различную информацию, состав которой определяется заказчиками: уникальный код, данные о товаре с указанием цвета, размера, даты производства и так далее. Метки могут быть пассивными, то есть без батареек, активными и полуактивными.

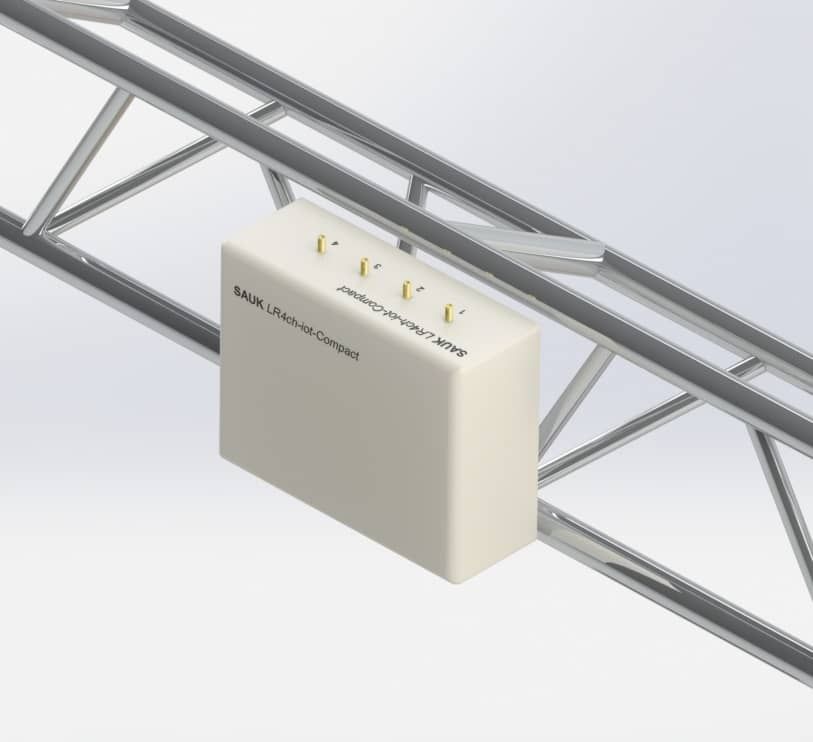

Технически суть работы RFID сводится к тому, что имеется устройство RFID-считыватель, снабженный RFID-антенной. Объекты, которые требуется идентифицировать снабжаются миниатюрными RFID метками. RFID-считыватель генерирует высокочастотный сигнал, далее этот сигнал излучается RFID-антенной и практически мгновенно доходит до радиометки, активирует её электронную начинку, после чего RFID-метка отвечает данными, закодированными в её память. Обратный сигнал от RFID-метки улавливается RFID-антенной и вновь попадает на RFID-считыватель и в информационную систему заказчика. Практически одновременно могут быть прочитаны сотни RFID-меток.
Сферы применения RFID

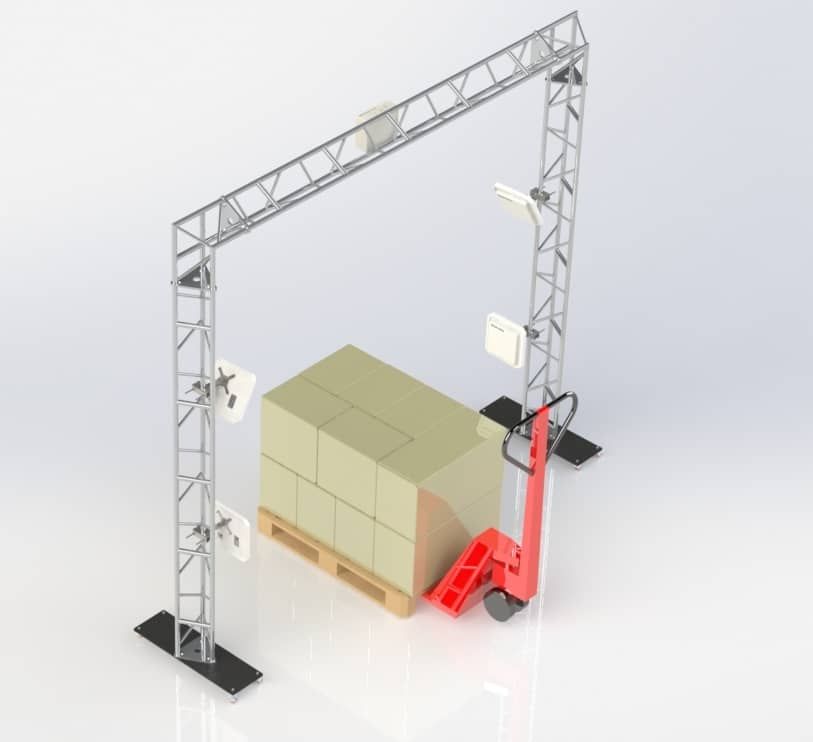

На сегодняшний момент технологии RFID внедряются повсеместно, в том числе имеют огромный потенциал в области автоматизации в промышленности — применение RFID позволяет автоматизировать ряд процессов, снизить трудозатраты, убрать ряд рутинных операций по отслеживанию технологических циклов, а также вести точный и беспринципный учет.

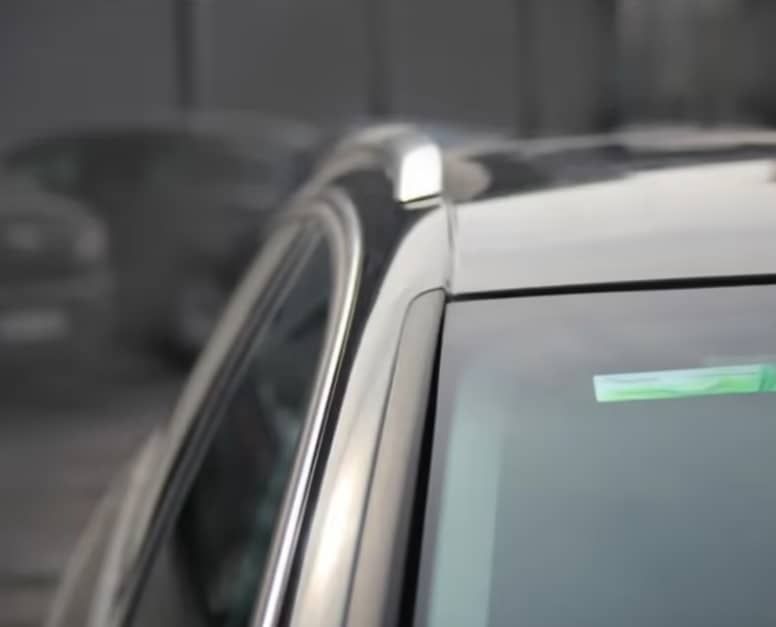

Например, уже несколько лет автомобили Volvo, сходят с конвейера с RFID-метками, которые применяются для автоматизации некоторых технологических процессов и трекинга по производственным цехам. Таких примеров тысячи.
Например, уже несколько лет автомобили Volvo, сходят с конвейера с RFID-метками, которые применяются для автоматизации некоторых технологических процессов и трекинга по производственным цехам. Таких примеров тысячи.
История развития RFID
Как же всё начиналось?
Предпосылки создания RFID возникли еще в 30-х годах прошлого столетия с изобретением устройства, предназначенного для радиолокации воздушных средств. Изобретение относится к 1936 году, автором является сэр Роберт Уотсон-Уотт, был получен патент.
Другими словами – был изобретен радар. Таким образом сделан первый, самый важный шаг в сторону развития технологий радиочастотной идентификации.
Общее между радаром и современным UHF RFID?
В основе радара присутствуют следующие основные элементы: передатчик, приёмник и излучающая электромагнитные волны антенна. Радар работает в соответствии со следующим алгоритмом: излучается ЭМ волна, самолет, подверженный её облучению, отражает часть волны обратно; после чего, волна снова попадает в систему, но уже через приёмный тракт. В целом, принцип действия радара достаточно прост, однако технически все это очень сложно! Данный принцип и положен в основу современных UHF меток, но с некоторыми модификациями, о которых расскажем немного позже.

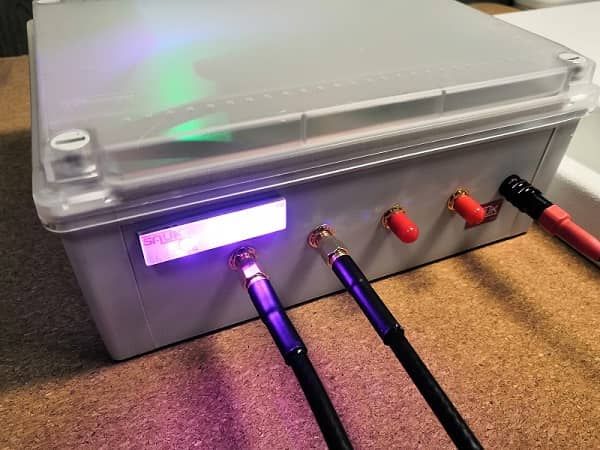

До сих пор, в том числе, и в современном RFID, одной их главных задач считается повышение чувствительности приёмного тракта с целью обнаружения самых слабых сигналов. «Гонка» производителей RFID-считывателей, RFID-антенн и RFID-меток связана именно с достижением самого высокого уровня чувствительности, следовательно самой лучшей дальности и уверенности работы. Именно поэтому при создании оборудования SAUK достигаем лучших показателей*: КСВ, КУ, угла раскрытия, плотности ЭМ поля и равномерности покрытия зоны сканирования ЭМ волнами**. Мы обеспечиваем стабильность вышеуказанных параметров от партии к партии.
*Такой, например, создана антенна дальнего радиуса действия SAUK LongRange290-PRO и её модификации которая формирует очень плотное поле как в непосредственной близости к антенне, начиная с 30 см, так в средней и дальней зонах. На практике это проявляется как очень стабильная работа антенны - без "провалов" и так называемых "электромагнитных дыр". Применяя такую антенну большинство считывателей покажут более стабильные результаты сканирования RFID-меток и большую дальность при идентификации RFID-меток.
** КСВ - аббр. коэффициент стоячей волны. Это мера согласования ЭМ тракта, образно говоря - это показатель того, насколько хорошо через ЭМ тракт и в том числе, через антенну, проходит генерируемые RFID-считывателем сигнал и обратный сигнал, отраженный RFID-меткой.
** КУ - аббр. коэффициент усиления антенны.
** Плотность поля, равномерность покрытия - всё это важные показатели, от которых сильно зависит стабильность работы RFID-системы, уверенность сканирования RFID-меток. В большинстве случаев измерить эти параметры достаточно сложно, и зачастую невозможно. Однако при использовании современных технических средств можно их оценить и своевременно принять те или иные меры, призванные улучшить читаемость RFID-меток. Например, применить устройство SAUK Detector-PRO профессиональное UHF-устройство, применяемое для оценки качества приема RFID-сигналов и RFID-команд от считывателя. Вы без труда сможете оценить качество и уверенность приема RFID-сигналов от RFID-считывателя, а затем оценить зону "уверенного приема" или наоборот построить для себя "карту, так называемых, электромагнитных дыр \ слепых зон".
Об идентификации...
Дословно из технического словаря, Идентификация – это определение параметров или характеристик объекта. Безусловно, информация о наличии в воздухе самолета была крайне полезной. Радар лишь приблизительно и с очень большой погрешностью мог оценить размеры самолета. Для идентификации этих данных явно недостаточно!
Уотсон-Уотт продолжал разработки, и вскоре предложил новую концепцию системы, получившей в последствии название IFF - Identification Friend or Foe, в переводе, идентификация друга или врага. Вскоре приемоответчик «Транспондер» был установлен на каждый самолет, и при опросе наземной станцией он отвечал кодом для его идентификации. Это основа системы RFID!
Первые шаги в идентификации в бизнесе
Шаг 1. Появление антикражных бирок на товарах.
В результате IFF трансформировалось в решение для бизнеса – антикражные (в том числе, RF) бирки для магазинов. Если бирка включена и попадает в поле антикражных ворот – происходит процесс срабатывания сигнала тревоги. Здесь также как и в радиолокации самолетов, задача идентификации раскрыта не полностью. Однако первый шаг в автоматизацию бизнеса сделан.
В результате IFF трансформировалось в решение для бизнеса – антикражные (в том числе, RF) бирки для магазинов. Если бирка включена и попадает в поле антикражных ворот – происходит процесс срабатывания сигнала тревоги. Здесь также как и в радиолокации самолетов, задача идентификации раскрыта не полностью. Однако первый шаг в автоматизацию бизнеса сделан.
Шаг 2. Появление активных транспондеров.
В 1973 году в США получен первый патент на активный транспондер. Коренным отличием от «просто антикражных» бирок, данный транспондер имел перезаписываемую память. Первое внедрение произошло в США, применялось при мониторинге ядерных отходов, что позволило привнести больше прозрачности в логистическую цепочку и процесс хранения.
В 1973 году в США получен первый патент на активный транспондер. Коренным отличием от «просто антикражных» бирок, данный транспондер имел перезаписываемую память. Первое внедрение произошло в США, применялось при мониторинге ядерных отходов, что позволило привнести больше прозрачности в логистическую цепочку и процесс хранения.
Шаг 3. Чипирование коров и создание подкожных микрочипов.
В США была предложена идея идентификации скотины - был изобретен первый подкожный микрочип, работающий на частоте 125 кГц (отметим, что концепция идентификации животных предложена в том же самом университете, что и концепция активных меток). Были созданы модификации данного изделия и на 13 МГц. Что позволило обмениваться данными с транспондером коровы значительно быстрее. Транспондер для коровы отражал сигнал, модулируя несущую частоту информацией, которая закодирована в микрочипе животного. Это основной принцип передачи информации в современном RFID.
В США была предложена идея идентификации скотины - был изобретен первый подкожный микрочип, работающий на частоте 125 кГц (отметим, что концепция идентификации животных предложена в том же самом университете, что и концепция активных меток). Были созданы модификации данного изделия и на 13 МГц. Что позволило обмениваться данными с транспондером коровы значительно быстрее. Транспондер для коровы отражал сигнал, модулируя несущую частоту информацией, которая закодирована в микрочипе животного. Это основной принцип передачи информации в современном RFID.
Шаг 4. Появление транспондеров UHF + появление стандартов в мире RFID. В 1990-х мир начал осваивать Ультра высокие частоты (UHF). В сравнении с описанными низкими частотами 125 кГц и высокими частотами 13 МГц, применение СВЧ (860-960 МГц) позволяло решить следующие задачи:
1. Значительно повысить скорость обмена информацией ридер-транспондер.
2. Значительно повысить дальность идентификации меток.
3. Значительно снизить массу и габаритные размеры транспондера.
2. Значительно повысить дальность идентификации меток.
3. Значительно снизить массу и габаритные размеры транспондера.
И уже в 2005 году компания Wal-Mart рекомендовала всем своим сотням поставщиков оснащать поставляемую продукцию на производственных фабриках.
До сих пор мы имеем RFID практически в неизменном виде, но с улучшениями:
растет чувствительность микрочипов, появляются микрочипы со встроенным крипто-сопроцессором и т.д.
растет чувствительность микрочипов, появляются микрочипы со встроенным крипто-сопроцессором и т.д.
