Комплекты систем проезда UHF RFID
Российское UHF RFID-оборудование SAUK для организации контрольно-пропускного пункта. Для автоматизации проезда, контроля доступа и мониторинга транспортных средств - АвтоСКУД
Коротко о системах:
- Системы проезда SAUK работают с пассивными UHF-метками. Такие метки надежны, долговечны, разработаны специально для идентификации транспортных средств в любое время года, в любую погоду.
- Системы проезда SAUK разработаны специально для климата России, разработаны специально под частоты РФ.
- Системы SAUK могут управлять шлагбаумами автономно, без сторонних технических средств, при необходимости могут быть подключены к СКУД или к IT-подсистемам предприятия (к софту)
Комплекты
В ассортименте компании SAUK есть ряд считывателей и антенн, которые можно использовать для управления шлагбаумами, воротами или другими типами барьеров. Оборудование, адаптированное для решения задач идентификации транспортных средств (АвтоСКУД) представлено на соответствующей странице (ссылка). На основе своего многолетнего опыта мы подобрали наиболее распространенные комплекты RFID-оборудования SAUK. Скомпоновали считыватели, антенны и аксессуары в комплекты. Эти комплекты предназначены для решения типовых задач автоматизации КПП - решения задачи контроля доступа и мониторинга.
Система проезда Комплект №1
Считыватель + 2 внешние антенны и аксессуары*
Для контроля:
- 2-х шлагбаумов с односторонним движением
- или 1-го шлагбаума с реверсивным движением в 2 стороны въезд \ выезд
В комплекте:

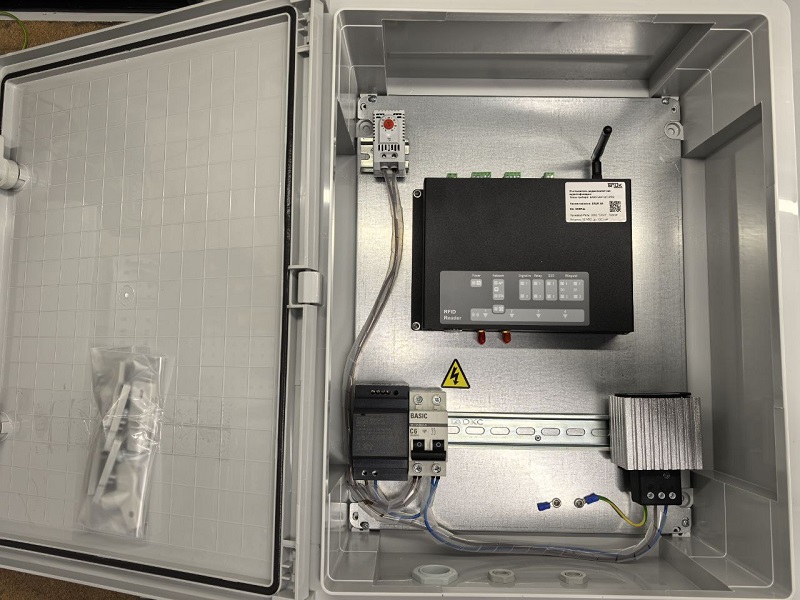

1) RFID-считыватель SAUK E4, 1 шт

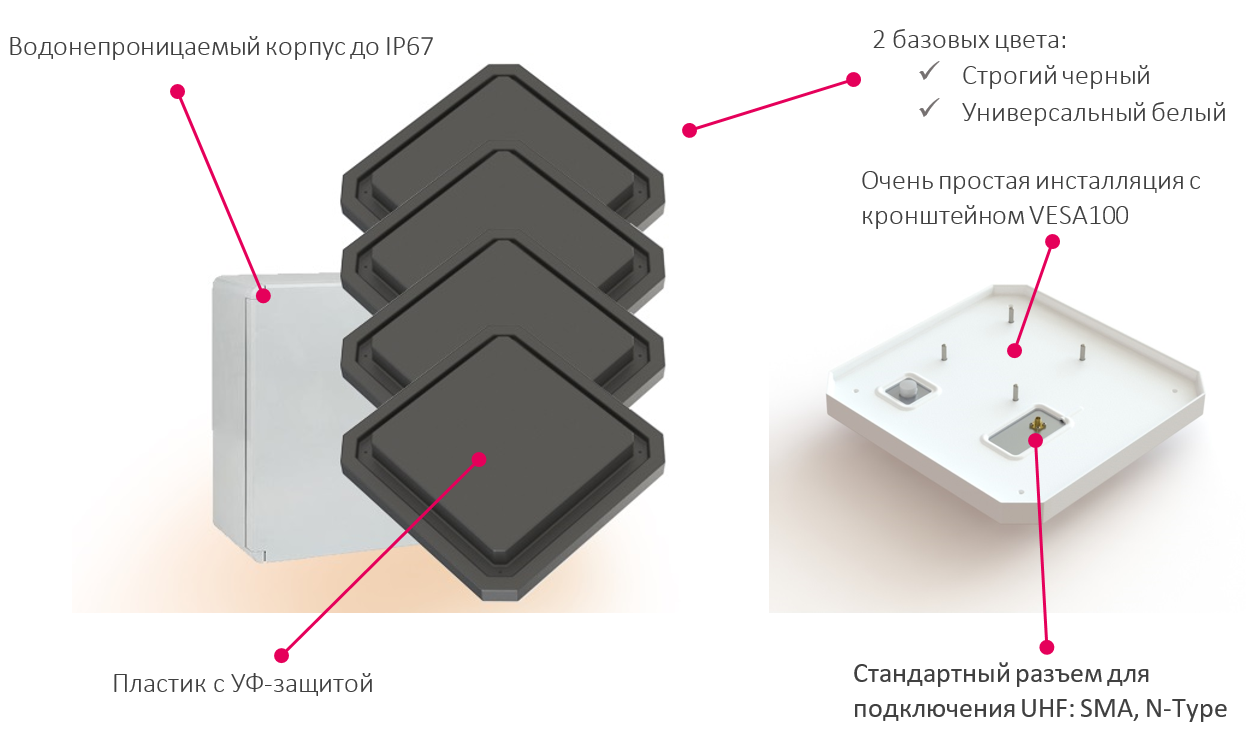

2) RFID-антенна SAUK LR290-PRO, 2 шт
3) Кабельная сборка СВЧ с низкими потерями по 12 метров, 2 шт
4) Кронштейн из 3 мм нержавеющей стали, 2 шт
5) Блок питания 12 VDC, 1 шт
Особенности использования: Может работать автономно + поддерживает таблицу доступа, в составе СКУД** или по открытому API
Интерфейсы: 2 ЭМ реле для шлагбаумов, 2 твердотельных реле для выносной индикации, Ethernet и Wi-Fi, WEB-панель для настройки. Можно подключить 4 антенны.
Дальность работы: до 15 метров
1) RFID-считыватель SAUK E4, 1 шт
2) RFID-антенна SAUK LR290-PRO, 2 шт
3) Кабельная сборка СВЧ с низкими потерями по 12 метров, 2 шт
4) Кронштейн из 3 мм нержавеющей стали, 2 шт
5) Блок питания 12 VDC, 1 шт
Особенности использования: Может работать автономно + поддерживает таблицу доступа, в составе СКУД** или по открытому API
Интерфейсы: 2 ЭМ реле для шлагбаумов, 2 твердотельных реле для выносной индикации, Ethernet и Wi-Fi, WEB-панель для настройки. Можно подключить 4 антенны.
Дальность работы: до 15 метров
Система проезда Комплект №2
Считыватель + 2 внешние антенны и аксессуары*
Для контроля:
- 2-х шлагбаумов с односторонним движением
- или 1-го шлагбаума с реверсивным движением в 2 стороны въезд \ выезд
В комплекте:
1) RFID-считыватель SAUK E4 Base+, 1 шт
2) RFID-антенна SAUK LR290-PRO, 2 шт
3) Кабельная сборка СВЧ с низкими потерями по 12 метров, 2 шт
4) Кронштейн из 3 мм нержавеющей стали, 2 шт
5) Блок питания 12 VDC, 1 шт
Особенности использования: Может работать автономно + поддерживает таблицу доступа, в составе СКУД** или по открытому API
Интерфейсы: 2 ЭМ реле для шлагбаумов, 2 твердотельных реле для выносной индикации, Ethernet и Wi-Fi, WEB-панель для настройки
Дальность работы: до 12 метров
1) RFID-считыватель SAUK E4 Base+, 1 шт
2) RFID-антенна SAUK LR290-PRO, 2 шт
3) Кабельная сборка СВЧ с низкими потерями по 12 метров, 2 шт
4) Кронштейн из 3 мм нержавеющей стали, 2 шт
5) Блок питания 12 VDC, 1 шт
Особенности использования: Может работать автономно + поддерживает таблицу доступа, в составе СКУД** или по открытому API
Интерфейсы: 2 ЭМ реле для шлагбаумов, 2 твердотельных реле для выносной индикации, Ethernet и Wi-Fi, WEB-панель для настройки
Дальность работы: до 12 метров
Система проезда Комплект №3
Считыватель + 2 внешние антенны и аксессуары*
Для контроля:
- 2-х шлагбаумов с односторонним движением
- или 1-го шлагбаума с реверсивным движением в 2 стороны въезд \ выезд
В комплекте:
1) RFID-считыватель SAUK E4 Base, 1 шт
2) RFID-антенна SAUK LR290-PRO, 2 шт
3) Кабельная сборка СВЧ с низкими потерями по 12 метров, 2 шт
4) Кронштейн из 3 мм нержавеющей стали, 2 шт
5) Блок питания 12 VDC, 1 шт
Особенности использования: Может работать автономно + поддерживает таблицу доступа. Не поддерживает СКУД** и API для обмена со сторонними системами
Интерфейсы: 2 ЭМ реле для шлагбаумов, 2 твердотельных реле для выносной индикации, Wi-Fi, WEB-панель для настройки
Дальность работы: до 12 метров
1) RFID-считыватель SAUK E4 Base, 1 шт
2) RFID-антенна SAUK LR290-PRO, 2 шт
3) Кабельная сборка СВЧ с низкими потерями по 12 метров, 2 шт
4) Кронштейн из 3 мм нержавеющей стали, 2 шт
5) Блок питания 12 VDC, 1 шт
Особенности использования: Может работать автономно + поддерживает таблицу доступа. Не поддерживает СКУД** и API для обмена со сторонними системами
Интерфейсы: 2 ЭМ реле для шлагбаумов, 2 твердотельных реле для выносной индикации, Wi-Fi, WEB-панель для настройки
Дальность работы: до 12 метров
Обратите внимание, что комплекты с 1 по 3 представлены в комплектации "в обе стороны" - то есть, контролируют проезд транспорта по двум направлениям движения: въезд и выезд! Например, при стоимости комплекта №3 за 104200.00 рублей, вы получаете аналог двух считывателей, стоимостью по 52100 рублей.
* Модуль для записи истории на SD-карту является опцией во всех комплектациях. Запрашивается дополнительно.
* Модуль для записи истории на SD-карту является опцией во всех комплектациях. Запрашивается дополнительно.
RFID-считыватель SAUK E4 имеет встроенное программное обеспечение, которое позволяет ему работать как полностью автономная система, без необходимости использования какого-либо стороннего программного или аппаратного обеспечения.
Интерфейс удобен в использовании, имеет простую табличную структуру, обладает функцией поиска, сортировки и фильтрации. На данный момент встроенный софт позволяет вести таблицу доступа более чем на 4500 автомобилей с возможностью ведения журнала перемещения, записываемого на микро SD-карту. Также можно легко настроить удаленный доступ к считывателю, позволяющий администрировать таблицу доступа удалённо из любой точки мира.
Интерфейс удобен в использовании, имеет простую табличную структуру, обладает функцией поиска, сортировки и фильтрации. На данный момент встроенный софт позволяет вести таблицу доступа более чем на 4500 автомобилей с возможностью ведения журнала перемещения, записываемого на микро SD-карту. Также можно легко настроить удаленный доступ к считывателю, позволяющий администрировать таблицу доступа удалённо из любой точки мира.
Корректировка прав доступа, добавление новых записей или удаление неактуальных записей выполняется очень просто. WEB-интерфейс приложения позволяет загрузить новые записи очень быстро, для этого есть 3 метода:
1) загрузить заранее сформированный файл, структурированный в виде таблицы Excel (такой файл вы получаете от нас при покупке RFID-меток, файл формируется на производстве SAUK. Либо вы сами можете создать такой файл, если метки заказываются не у нас).
2) Ввести данные вручную.
3) Софт SAUK E4 позволяет "взять последнюю идентифицированную" системой метку и ассоциировать её с каким-то конкретным автомобилем Вашего объекта.
1) загрузить заранее сформированный файл, структурированный в виде таблицы Excel (такой файл вы получаете от нас при покупке RFID-меток, файл формируется на производстве SAUK. Либо вы сами можете создать такой файл, если метки заказываются не у нас).
2) Ввести данные вручную.
3) Софт SAUK E4 позволяет "взять последнюю идентифицированную" системой метку и ассоциировать её с каким-то конкретным автомобилем Вашего объекта.
Софт позволяет хранить журнал перемещения в течение 30 дней, автоматически удаляя все старые записи. Журнал ведется в 2 вариантах: индивидуально по каждому транспортному средству, а также общий - в котором отражено перемещение всех автомобилей, внесенных в базу данных, называемую таблицу доступа. Также Вы можете задать время доступа на территорию с привязкой к дням недели. Для отслеживания точного времени и дня недели можно использовать встроенные часы реального времени или настроить сервер времени с применением протокола NTP - время будет синхронизироваться автоматически через интернет.
Система проезда Комплект №4
Считыватель со встроенной антенной и аксессуары
Для контроля 1-го шлагбаума с односторонним движением. Для управления вторым шлагбаумом или для контроля в обратном направлении потребуется второй такой же прибор.
В комплекте:

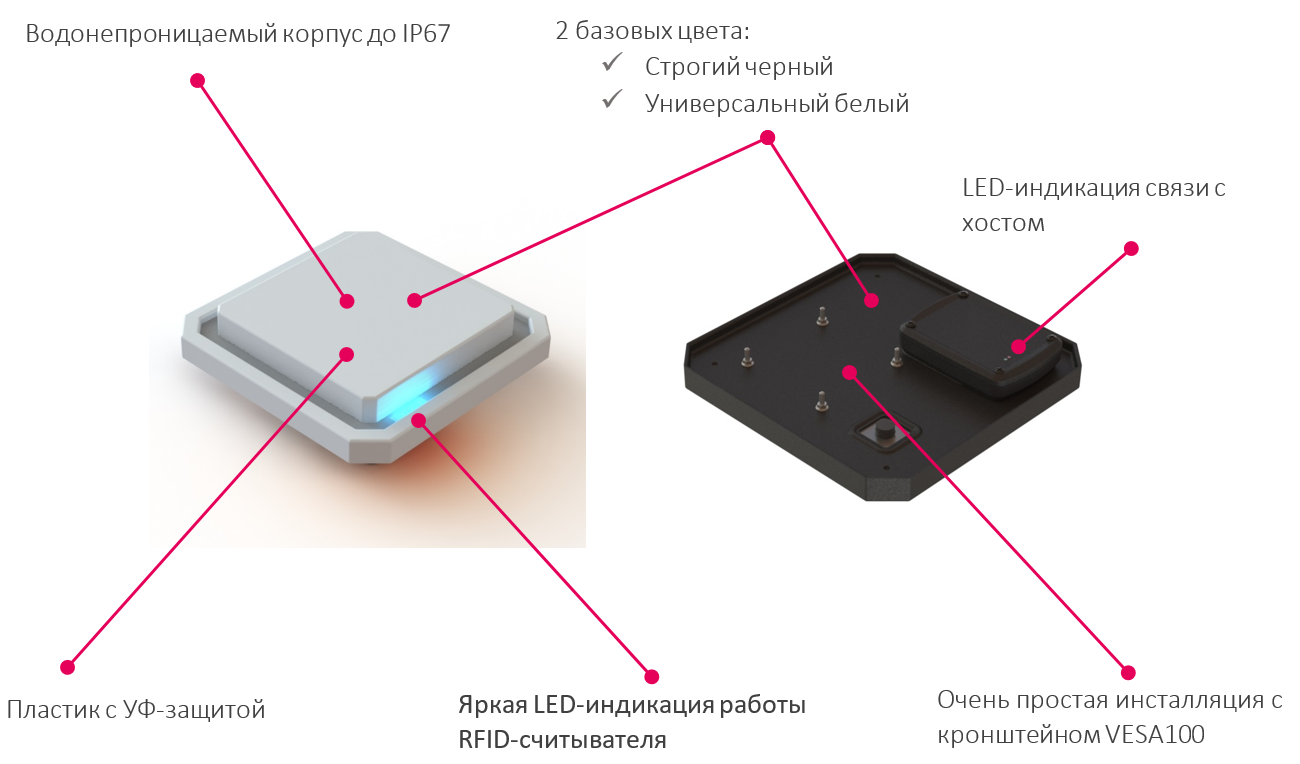

1) RFID-считыватель SAUK LR290-iot-PRO, 1 шт
2) Кронштейн из 3 мм нержавеющей стали, 1 шт
3) Блок питания 12 VDC, 1 шт
Дальность работы: до 15 метров
Интерфейсы:
1) RFID-считыватель SAUK LR290-iot-PRO, 1 шт
2) Кронштейн из 3 мм нержавеющей стали, 1 шт
3) Блок питания 12 VDC, 1 шт
Дальность работы: до 15 метров
Интерфейсы:
- 1 реле для шлагбаума, индикация на лицевой панели, Wi-Fi, WEB-панель для настройки
- Обратите внимание! При заказе комплекта дополнительно можно выбрать каким модулем будет оснащена система* (более подробно)
Система проезда Комплект №5
Считыватель со встроенной антенной и аксессуары
Для контроля 1-го шлагбаума с односторонним движением. Для управления вторым шлагбаумом или для контроля в обратном направлении потребуется второй такой же прибор.
В комплекте:
1) RFID-считыватель SAUK M1, 1 шт
2) Кронштейн из 3 мм нержавеющей стали, 1 шт
3) Блок питания 12 VDC, 1 шт
Дальность работы: до 10 метров
Интерфейсы:
1) RFID-считыватель SAUK M1, 1 шт
2) Кронштейн из 3 мм нержавеющей стали, 1 шт
3) Блок питания 12 VDC, 1 шт
Дальность работы: до 10 метров
Интерфейсы:
- 1 реле для шлагбаума, индикация на лицевой панели, Wi-Fi, WEB-панель для настройки
- Обратите внимание! При заказе комплекта дополнительно можно выбрать каким модулем будет оснащена система* (более подробно)
* Встраиваемые модули для приборов SAUK LR290-iot-PRO (из комплекта №4) и SAUK M1 (из комплекта №5):
1) Часы реального времени и микросхема памяти - для проверки RFID-меток по таблице доступа.
2) Преобразователь интерфейсов Wiegand - для работы в составе Системы контроля и управления доступом (СКУД).
3) Преобразователь интерфейсов RS232 - для работы по открытому API совместно со сторонним софтом, например, с 1С. Поддерживает протокол MODBUS RTU.
4) Преобразователь интерфейсов RS485 - для работы по открытому API совместно со сторонним софтом, например, с 1С. Поддерживает протокол MODBUS RTU.
Комментарий. Прибор может работать без вышеуказанных модулей - в базовой комплектации считыватель умеет работать автономно или под контролем сторонних систем. По умолчанию имеет следующие интерфейсы:
1) Часы реального времени и микросхема памяти - для проверки RFID-меток по таблице доступа.
2) Преобразователь интерфейсов Wiegand - для работы в составе Системы контроля и управления доступом (СКУД).
3) Преобразователь интерфейсов RS232 - для работы по открытому API совместно со сторонним софтом, например, с 1С. Поддерживает протокол MODBUS RTU.
4) Преобразователь интерфейсов RS485 - для работы по открытому API совместно со сторонним софтом, например, с 1С. Поддерживает протокол MODBUS RTU.
Комментарий. Прибор может работать без вышеуказанных модулей - в базовой комплектации считыватель умеет работать автономно или под контролем сторонних систем. По умолчанию имеет следующие интерфейсы:
- Wi-Fi, используется для работы с прибором через WEB-интерфейс, позволяет интегрироваться со сторонним софтом по API, поддерживает протокол MODBUS TCP.
- электромагнитное реле для управления шлагбаумом. Вы легко сможете настроить доступ на объект только для авторизованных меток - если метка соответствует критериям свой\чужой, то будет кратковременно замкнуто реле. Однако конкретной метке доступ заблокировать нельзя - для решения этой задачи потребуется встраиваемый модуль - "Часы реального времени и микросхема памяти".
- цифровой вход HOLD, используется для включения сканирования меток при подаче сигнала с внешнего датчика, например, с датчика движения или с контроллера индукционных петель.
** Вы можете использовать практически любые контроллеры СКУД с поддержкой подключения считывателей по Wiegand (Виганд). В настоящее время мы применяем самые распространенные протоколы Wiegand 26 и Wiegand 34 и другие. UHF RFID-системы SAUK проверены со следующими контроллерами: Sigur E500U, Wiegand 26 и Wiegand 34. Sigur E900U, Wiegand 26 и Wiegand 34. IronLogic Z-5R (мод. Net 8000), Wiegand 26. IronLogic Z-5R (мод. Net 2000 с прошивкой Extended), Wiegand 26 и Wiegand 34. Artonit контроллеры СКУД серии Артонит (СЕ), Wiegand 26 и Wiegand 34. Hikvision DS-K2602, Wiegand 26 и Wiegand 34. RusGuard ACS-102, Wiegand 26.
Многофункциональность систем проезда SAUK:
| Для кого подойдут? | О том как работает и как подключается? |
|---|---|
| • Коттеджные посёлки, СНТ • Дворы города, ТСЖ, • Небольшие парковки, Народные гаражи, ГСК | Cистемы проезда SAUK могут работать сами-по-себе. Для работы систем SAUK не нужно стороннее оборудование и софт. Позволяют автоматически открывать шлагбаум и разграничивать доступ. Для открытия применяется самый простой метод - коммутация встроенного в систему SAUK реле. Настроить её можно через графический WEB-интерфейс встроенного программного обеспечения SAUK даже через смартфон. |
| • Бизнес-центры • Предприятия с закрытой частной территорией, • Заводы, • Карьеры, шахты, рудники • Дворовые территории административных зданий | а) Если у Вас есть СКУД контроллеры и софт для управления СКУД. Системы SAUK можно подключить практически к любому контроллеру СКУД по стандартному интерфейсу Wiegand. Данные от считывателя SAUK воспринимаются большинством доступных на рынке СКУД. б) Если у Вас есть потребность в интеграции с софтом предприятия, например, с 1С или с другой информационно-учетной системой ERP. Системы SAUK можно интегрировать в любую информационно-учетную систему с применением открытого API или с помощью промышленного протокола MODBUS. Для интеграции можно использовать любой интерфейс: Ethernet, Wi-Fi, RS232, RS485 |

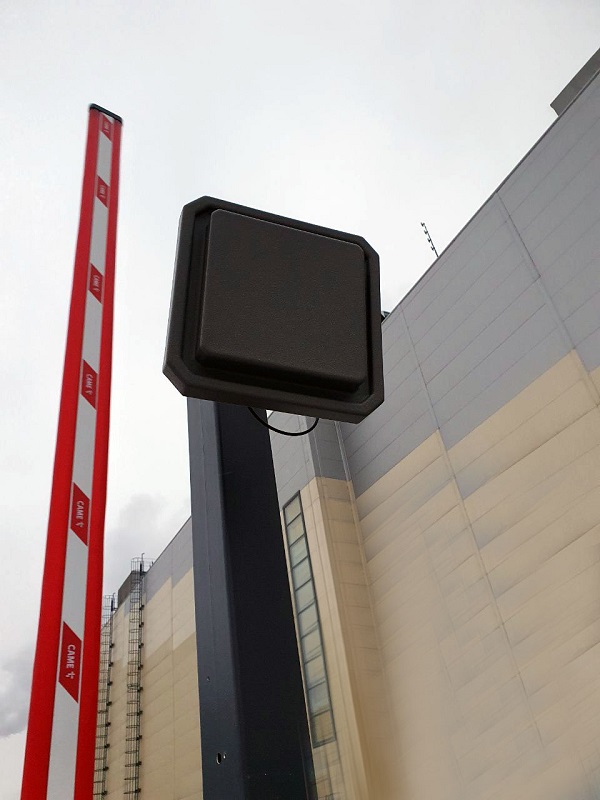

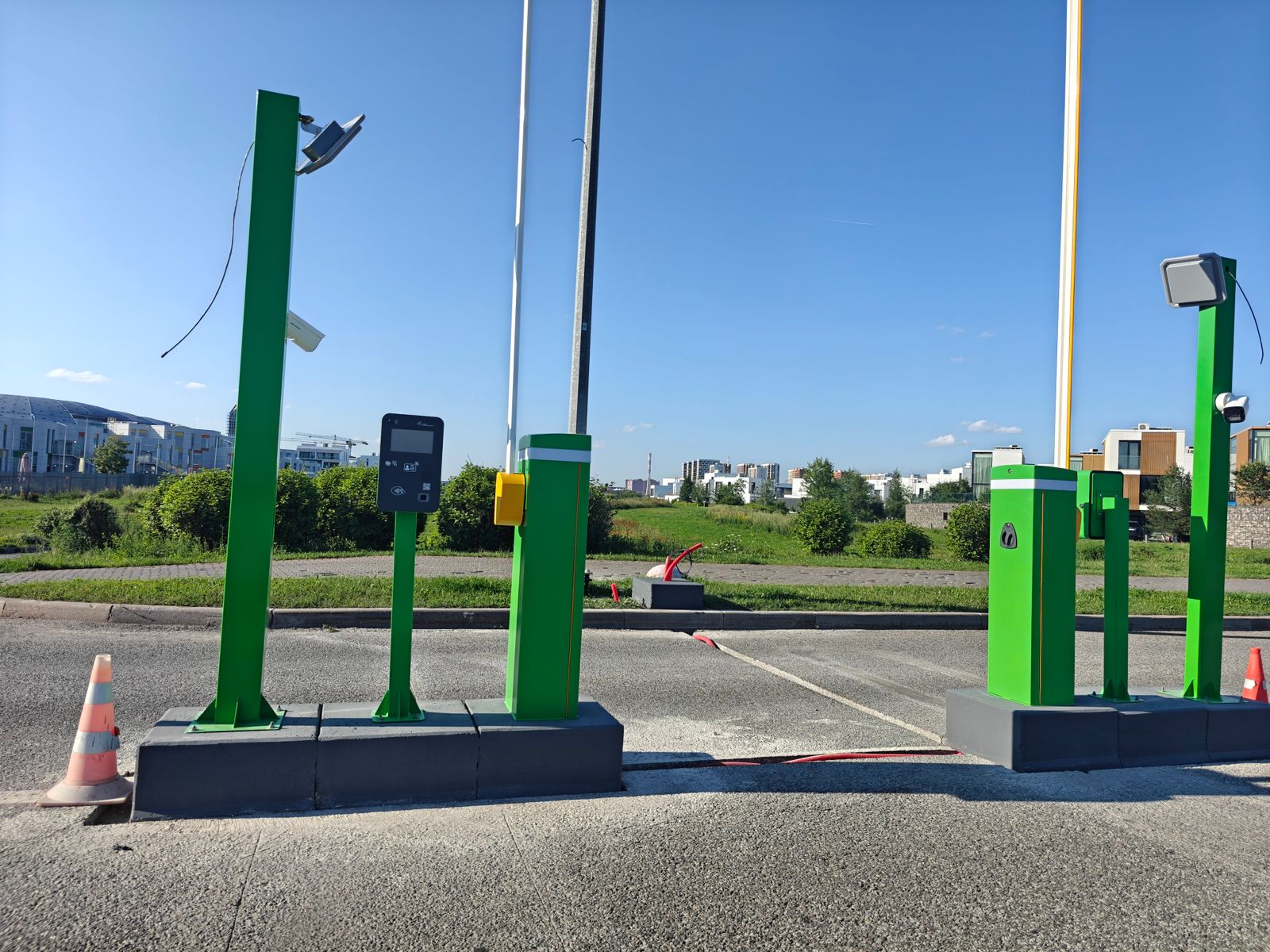

Примеры размещения оборудования RFID на КПП

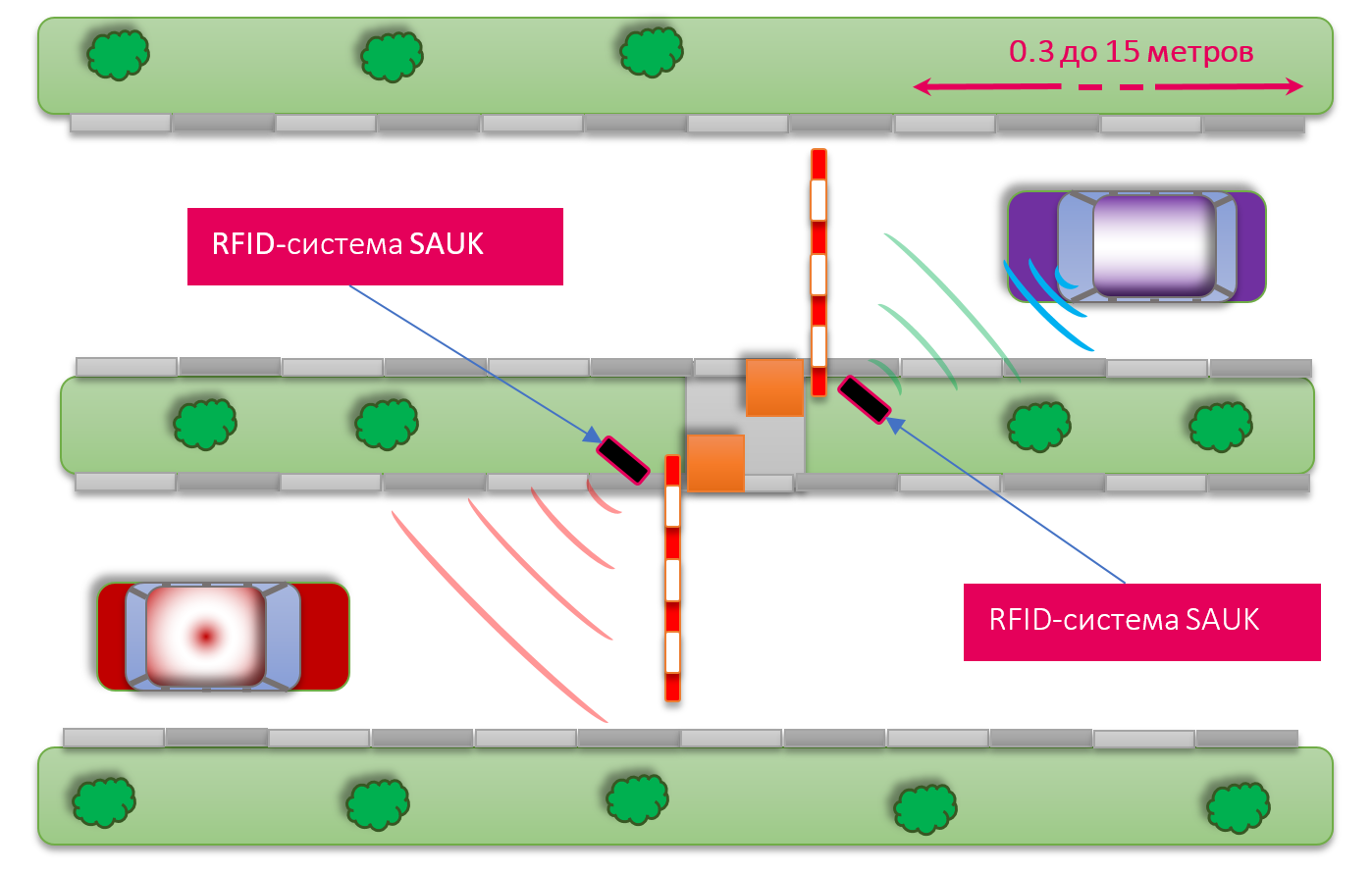

Пример. Вариант размещения системы SAUK для двух полос движения. В этом случае метку следует крепить на ветровом стекле справа (со стороны пассажира). Метку на фару, также – на правой фаре головного света.
Пример графического пользовательского интерфейса считывателя SAUK (используется для настройки и при работе в автономном режиме)
Внешний вид встроенного ПО SAUK с экрана смартфона.
Добавление новых меток со смартфона
Включение и отключение доступа для конкретной RFID-метки автовладельца
Видеоролик. Как работает автоматический шлагбаум с RFID-оборудованием SAUK
Видеоролик. Центр разработок и исследований SAUK
