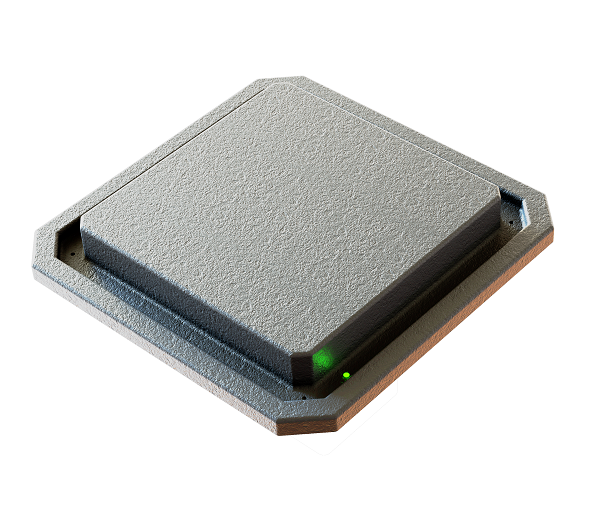

SAUK M1
UHF RFID-считыватель с дальностью работы с RFID-метками до 10 метров (считыватель с интегрированной антенной)
Примечание. С апреля 2025 года RFID-считыватель SAUK M1 поставляется в стандартной комплектации, имеет следующий набор интерфейсов:
- Wi-Fi, используется для настройки прибора, для работы с ним через WEB-интерфейс, позволяет интегрироваться со сторонним софтом по API, поддерживает протокол MODBUS.
- Электромагнитное реле,
- цифровой вход HOLD.
- Все остальные интерфейсы доступны с применением одного из встраиваемых модулей, которые могут быть добавлены по желанию. Модули перечислены в таблице 1.
Таблица 1. Встраиваемые модули
(внутрь прибора может быть установлен только один встраиваемый модуль, совместное использование нескольких модулей невозможно)
(внутрь прибора может быть установлен только один встраиваемый модуль, совместное использование нескольких модулей невозможно)
| # | Встраиваемые модули, преобразователи интерфейсов | Внешний вид модуля, описание |
|---|---|---|

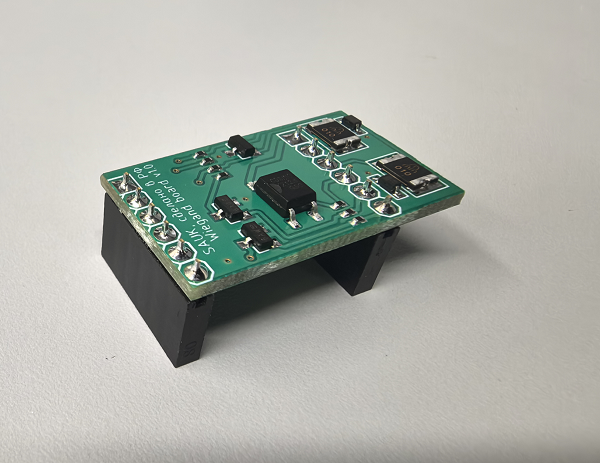

| 1 | Преобразователь интерфейса Wiegand 9600,00 рублей |  Применяется для подключения RFID-считывателя к СКУД-контроллерам. Подходит для подключению к СКУД практически от любого производителя. При использовании данного модуля номер метки будет транслироваться в СКУД-контроллер, все остальные алгоритмы по организации доступа будет реализовать именно СКУД-контроллер. |

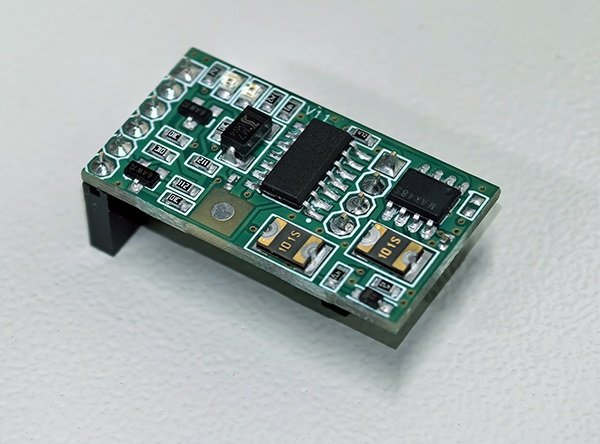

| 2 | Преобразователь интерфейса RS232 9600,00 рублей |  Модуль применяется для подключения RFID-считывателя к программируемым логическим контроллерам или к стороннему программному обеспечению, например, к 1С |

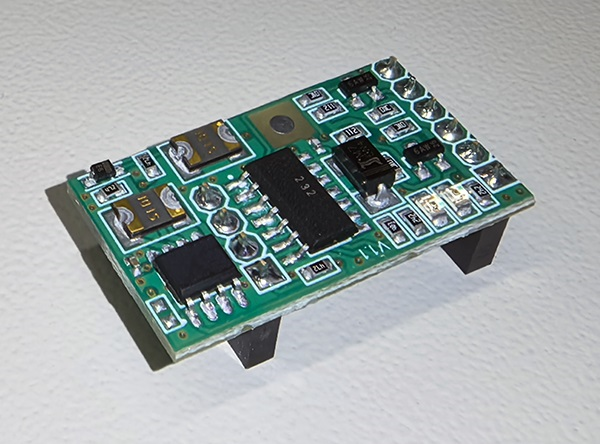

| 3 | Преобразователь интерфейса RS485 9600,00 рублей |  Модуль применяется для подключения RFID-считывателя к программируемым логическим контроллерам или к стороннему программному обеспечению, например, к 1С |
| 4 | Часы реального времени и микросхема памяти для таблицы доступа 9600,00 рублей | Применяется для проверки RFID-меток по таблице доступа. Как правило, этот модуль выбирается если вы не планируете подключать считыватель ни к СКУД, ни к стороннему софту по API. |
Аксессуары (в комплект не входят, приобретаются отдельно):
▪ Кронштейн из 3 мм нержавеющей стали (для монтажа считывателя на шест, столб или на поверхность стены)
▪ Блок питания 12 VDC с низким уровнем шумов и помех
▪ Кронштейн из 3 мм нержавеющей стали (для монтажа считывателя на шест, столб или на поверхность стены)
▪ Блок питания 12 VDC с низким уровнем шумов и помех
- Бесконтактный проезд КПП с дальностью работы до 10 метров и возможностью интеграции с контроллерами СКУД по Wiegand, возможна работа системы автономно.
- Автоматизация склада, построение антикражных систем.
- Идентификация вагонов, трамваев, и другой техники, например, вагонеток в шахтах и грузовиков на карьерах.
- Учет перемещения любых объектов, снабженных RFID-метками.
- Автоматизация техпроцессов на производствах.
- Антикражные системы на основе RFID-меток.
Особенности
- Встроенное программное обеспечение с графическим интерфейсом пользователя, доступное через Wi-Fi с любого WEB-браузера.
- Возможность работы устройства автономно, то есть без подключения к сторонним системам. Однако может работать и в составе сторонних систем, под управлением хоста. Для интеграции считывателя используется API, WEB-API. Интеграция производится с применением Wi-Fi, RS232 или RS485 (в зависимости от применяемого встраиваемого модуля).
- Поддержка протоколов MODBUS, применяемых для интеграции с ПЛК и SCADA в задачах промышленной автоматизации.
- Элементарная интеграция с большинством контроллеров СКУД практически любого производителя по интерфейсу Wiegand при использовании встраиваемого модуля - преобразователь интерфейсов Wiegand.
- Проверка оригинальности RFID-меток по принципу "Свой-чужой", возможность ведения таблицы доступа.

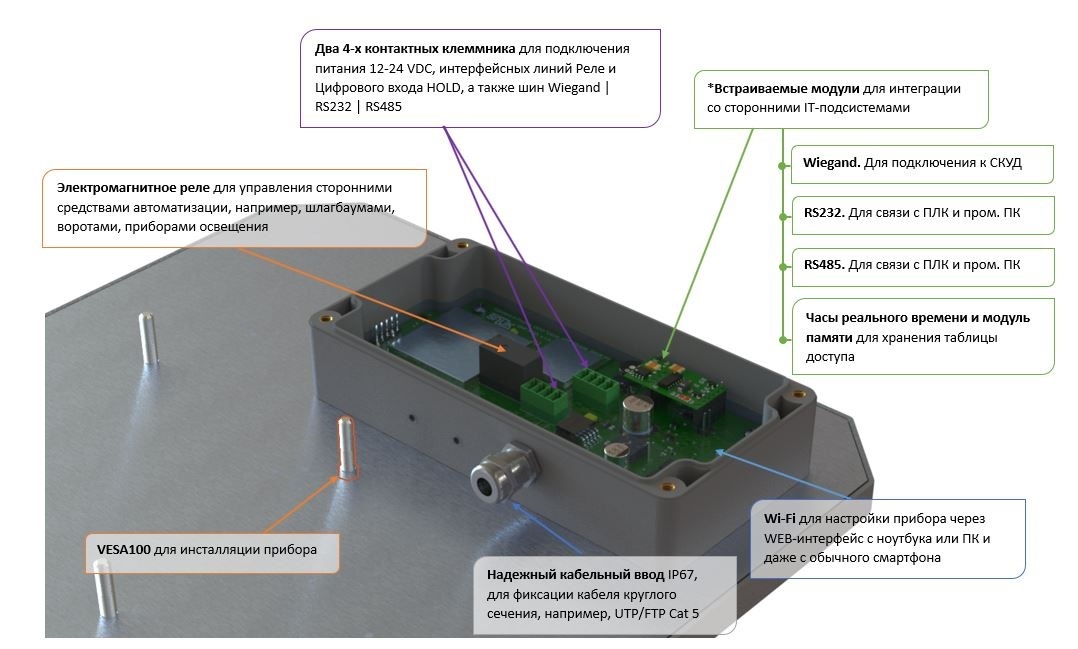

Вариант инсталляции SAUK M1
Приборы поставляются в двух базовых цветах: черный и белый.
Техническая спецификация RFID-считывателя
Параметры UHF RFID
| Параметр | Расшифровка |
|---|---|
| Поддерживаемые стандарты | ISO 18000-63 (EPC Class 1 Gen2v2) |
| Частоты работы | Соответствуют требованиям радиочастотного регулирования РФ |
| Мощность излучения RFID | Максимум, соответствует требованиям радиочастотного регулирования РФ, ERP 2 W (33dBm). Программная настройка мощности RF-излучения от минимального значения 7 dBm с шагом 1 dBm |
| Параметры RFID антенны | • 1 встроенная RFID-антенна, поляризация круговая, коэффициент усиления 9 dBi. - Дальность работы может достигать десятков метров в зависимости от RFID-метки **. - Для систем проезда около 10 метров для различных типов RFID-меток ** |
| Чувствительность приёма | -79 dBm (дальность идентификации меток вплоть до 10 метров и более) |
| Скорость чтения RFID-меток | До 150 меток за 1 секунду |
**До 10 метров для RFID-меток, адаптированных под использование на ветровом стекле автомобиля. В большинстве случаев система настраивается на дальность работы, не превышающую 5 метров. Дальность значительно варьируется для разных видов меток, снабженных различными чипами, антеннами, а также выполненные различными производителями. Результаты испытаний RFID-меток:
- Дальность чтения RFID меток-наклеек SAUK Windshield-label при креплении на ветровое стекло автомобиля составляет 10 метров уверенного приема. Тестировались следующие автомобили: Mitsubishi Outlander и др.
- Дальность чтения RFID меток-наклеек Confidex Cruiser при креплении на ветровое стекло автомобиля составляет 10 метров уверенного приема. Тестировались следующие автомобили: Mitsubishi Outlander и др.
- Дальность чтения RFID-меток Confidex Survivor при креплении на металлической поверхности составляет до 16 метров приема.
- Дальность чтения RFID меток-наклеек типа Impinj H47, обладающих, так называемой 3D антенной, составляет до 6-9 метров при креплении на картонную или пластиковую поверхность.
Индикация, визуализация
| Параметр | Расшифровка |
|---|---|
| LED индикация | • Идентификация многоцветная светодиодная на лицевой панели прибора - контроль статуса работы с RFID-метками. • Идентификация многоцветная светодиодная на тыльной стороне прибора - контроль статуса работы с Wi-Fi сетями. |
| Звуковое оповещение | Buzzer |
| Мониторинг RFID-меток в софте считывателя | WEB-интерфейс. Обнаруженные RFID-считывателем метки отображаются в таблице. Также на основной форме дублируется цвет светодиодной индикации лицевой панели. |
Каналы уведомлений, управление и взаимодействие со сторонними системами
| Параметр | Расшифровка |
|---|---|
| Уведомления хоста по каналу Socket TCP/IP (через Wi-Fi) | При обнаружении RFID-метки считыватель может отправлять уведомление на IP-адрес и номер порта, указанные в настройках |
| Уведомления хоста по проводным шинам данных | RS232 или RS485 (Опционально, в зависимости от применяемого встраиваемого модуля, таблица 1) |
| Уведомления от сторонних систем включая индукционные петли или кнопку | Цифровой триггерный вход Hold |
| Реле | Электромагнитное, 1 канал |
| Уведомление систем СКУД | Интерфейс Wiegand (Опционально, в зависимости от применяемого встраиваемого модуля, таблица 1) |
Общее описание платформы
| Параметр | Расшифровка |
|---|---|
| Операционная система | RTOS (Работа с операционной системой для пользователя недоступна) |
| Память | 16 MB Flash |
| Датчики и сенсоры | Встроенный датчик температуры для индикации температуры электроники |
Пользовательский интерфейс
| Параметр | Расшифровка |
|---|---|
| Световое и звуковое оповещение | Индикация многоцветная на лицевой и на тыльной стороне прибора, излучатель звуковой типа Buzzer\Zummer. |
| Кнопки | Возможность включения сканирования (например, нажатием на кнопку) путем задействования цифрового триггерного входа Hold |
| WEB-панель | Контроль и управление за состоянием системы, а также мониторинг обнаруженных RFID-меток производится из WEB-интерфейса. |
Условия окружающей среды
| Параметр | Расшифровка |
|---|---|
| Рекомендуемая температура использования | от -25° до +55 °C, без выпадения конденсата |
| Допустимая температура использования | от -35° до +85 °C, без выпадения конденсата |
| Температура хранения | около +22°С |
| Относительная влажность | от 10% до 95% без выпадения конденсата |
| Уровень защиты от пыли и влаги IP | IP67 |
Интерфейсы связи с RFID-считывателем
| Параметр | Расшифровка |
|---|---|
| Wireless LAN (Wi-Fi) | IEEE 802.11 b/g/n. WLAN 2.4 ГГЦ. Wi-Fi прибора может использоваться: • как точка доступа (режим AP), • как клиент для уже существующих Wi-Fi сетей (режим STA). • одновременная работы в режиме AP и STA. |
| Проводные шины данных | RS232 или RS485 (Опционально, в зависимости от применяемого устраиваемого модуля, таблица 1) |
Параметры питанию
| Параметр | Расшифровка |
|---|---|
| Внешнее питание | Питание от внешнего адаптера выходное напряжение от 12 VDC до 24 VDC, 1.5A. Номинальное потребление прибора до 800 мА, с пиковым потребление до 1.5 А. |
Размер и вес
| Параметр | Расшифровка |
|---|---|
| Линейные размеры | 290 х 290 х 79 мм |
| Вес без учета упаковки | До 2,5 кг. |
Аксессуары (приобретаются отдельно)
- Блок питания (220 VAC to 12 VDC)
- Кронштейн из 3 мм нержавеющей стали (для монтажа считывателя на шест, столб или на поверхность стены)
Описание протокола MODBUS TCP через Ethernet (Wi-Fi) и MODBUS RTU через RS485
Вы из проектного бюро?
Если вы представитель проектного бюро и информации, представленной на сайте, для Вашей проектной-инженерной деятельности недостаточно, пожалуйста обращайтесь в службу технической поддержки. Мы обязательно Вам поможем и предоставим все необходимые данные!
Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
