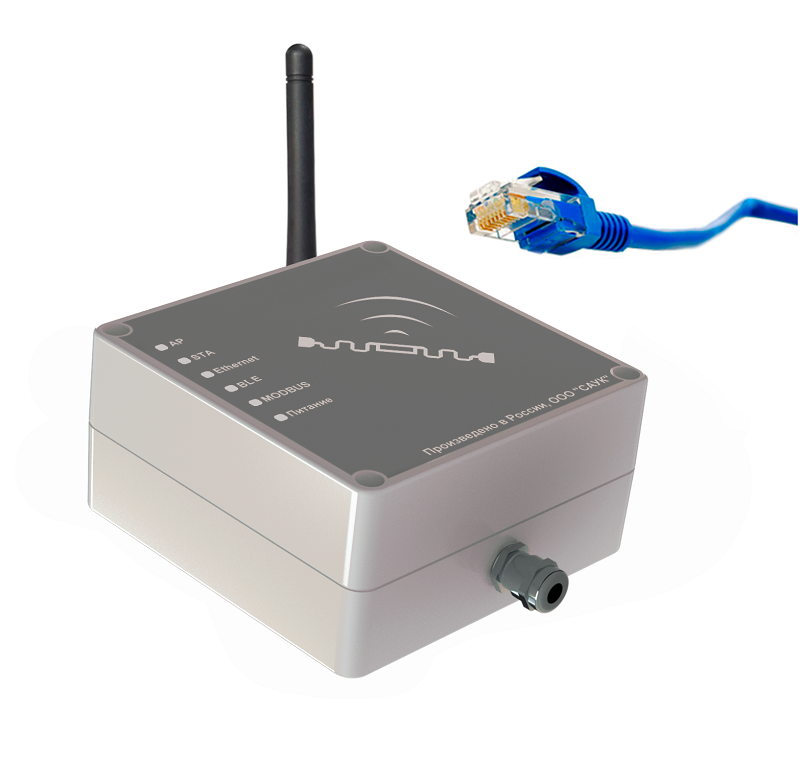

BLE-шлюз SAUK Ethernet
для работы с BLE-маяками и маяками SAUK со встроенными датчиками
Сферы применения:
- Автоматизация для промышленных предприятий: заводов, производств, предприятий добывающей отрасли. Логистика грузов, контейнеров.
- Автоматизация техпроцессов на производствах с применением
MODBUS TCP и MQTT через интерфейс Ethernet. - Легко интегрируются с различными контроллерами, например, Siemens, панелями Weintek, работают с АСУ ТП.
- Учет перемещения любых объектов, снабженных маяками Beacon/iBeacon или маяками со встроенными датчиками.
Специальная цена: 49 200 руб.
Краткое описание прибора
BLE-шлюз SAUK Ethernet разработан для применения в задачах промышленной автоматизации, легко интегрируется с IT инфраструктурой производственного предприятия по протоколам MODBUS TCP через интерфейс Ethernet и MODBUS RTU* через интерфейс RS485/RS232. Возможна интеграция по MQTT со SCADA и другими системами. Прибор предназначен для работы с маяками BLE на расстоянии вплоть до 100 метров (зависит от применяемой антенны, от идентифицируемого маяка, а также от условий применения). Для идентификации объектов можно использовать различные маяки типа Beacon\iBeacon стандартов BLE 4.0+ и BLE 5.0, а также маяки SAUK со встроенными датчиками.
Устройство может использоваться в практически в любых неблагоприятных условиях эксплуатации, имеет две степени защиты от пыли и влаги: стандартный - IP65 и с повышенным уровнем герметизации - IP67. Корпус прибора имеет небольшие габариты - всего 120 х 120 х 60 мм. В прошивке прибора реализованы алгоритмы самодиагностики, а элементы многоцветной светодиодной индикации помогут быстро запустить прибор в работу, а при возникновении вопросов, быстро оценить ситуацию.
* MODBUS RTU реализуется путем добавления опции RS485/RS232, это дополнительный модуль-преобразователь. BLE-шлюз SAUK Ethernet может быть укомплектован данным модулем на производстве ООО "САУК" либо он может быть добавлен позже, самостоятельно - установка модуля очень проста.
Устройство может использоваться в практически в любых неблагоприятных условиях эксплуатации, имеет две степени защиты от пыли и влаги: стандартный - IP65 и с повышенным уровнем герметизации - IP67. Корпус прибора имеет небольшие габариты - всего 120 х 120 х 60 мм. В прошивке прибора реализованы алгоритмы самодиагностики, а элементы многоцветной светодиодной индикации помогут быстро запустить прибор в работу, а при возникновении вопросов, быстро оценить ситуацию.
* MODBUS RTU реализуется путем добавления опции RS485/RS232, это дополнительный модуль-преобразователь. BLE-шлюз SAUK Ethernet может быть укомплектован данным модулем на производстве ООО "САУК" либо он может быть добавлен позже, самостоятельно - установка модуля очень проста.
Особенности прибора:
- Пассивное сканирование маяков - до 31 байта рекламной информации.
- Активное сканирование маяков с возможностью чтения 31 байта основного пакета и дополнительных данных расширенной рекламы.
- Дальность чтения настраивается программно путем регулировки мощности сигнала и фильтрации RSSI.
- Широкий спектр коммутационных интерфейсов - Ethernet, Wi-Fi, RS485, USB, электромагнитное реле, твердотельное реле, оптически развязанный цифровой вход.
- Реализованы протоколы MODBUS, применяемые для интеграции с Программируемыми логическими контроллерами ПЛК (вкл. Siemens) и с системами SCADA.
- Предустановленное ПО обеспечивает интеграцию с информационными системами клиента и АСУ ТП посредством открытого API или стандартных протоколов MODBUS.
- Прибор обладает алгоритмами самодиагностики, в том числе антенного RF-тракта.
- Рабочая температура от -35°C до +85°C.
Варианты климатического исполнения:
- Стандартное герметичное, IP65
- Повышенная степень герметизации, IP67
Техническая спецификация
Параметры интерфейса Bluetooth (BLE)
| Параметр | Расшифровка |
|---|---|
| Поддерживаемые стандарты | Bluetooth BLE 4.0+, BLE 5.0 |
| Частоты работы | 2.44 ГГц |
| Мощность излучения BLE | Настраивается в диапазоне от -12 до +9 dBm с шагом 3 (имеет смысл только для работы в режиме Активное сканирование) |
| Параметры антенны BLE | SMA-порт для подключения внешней антенны (по умолчанию в комплект включена антенна всенаправленная 360 градусов, КУ около 2 dBi) |
| Чувствительность приёма | до -95 dBm |
Интерфейсы, доступные в базовом исполнении прибора
| Параметр | Расшифровка | Параметры |
|---|---|---|
| LAN интерфейс | Ethernet | Ethernet 10/100, разъем RJ-45 |
| Беспроводная сеть | Wi-Fi | Wi-Fi 2.4 ГГц (встроенная антенна) |
| Полевые шины (опционально) | 1 шт | UART to RS232** или UART to RS485** По умолчанию в приборе отсутствует, заказывается дополнительно! |
| BLE антенна | для работы с маяками BLE | SMA-порт для подключения внешней антенны (по умолчанию в комплект включена антенна всенаправленная 360 градусов, КУ около 2 dBi) |
| Цифровой вход | 1 шт | Оптически развязанный цифровой вход. Управляется путем коммутаций линии на GND |
| Реле электромагнитное | 1 шт | Порты COM, NO, NC |
| Реле твердотельное | 1 шт | Цифровой порт на основе полевого транзистора. Порт SSR является стоком полевого транзистора, исток коммутирован на GND. Максимально 12 VDC, 500 мА |
Дополнительные интерфейсные модули \ преобразователи интерфейса, см. Табл.1**:
** интерфейсные модули устанавливаются внутрь прибора на производстве SAUK или самостоятельно в ходе последующей эксплуатации прибора
- RS232 или RS485 или USB;
- Wiegand;
- Часы реального времени и микросхема памяти для таблицы доступа.
** интерфейсные модули устанавливаются внутрь прибора на производстве SAUK или самостоятельно в ходе последующей эксплуатации прибора
Индикация, визуализация, оповещения
| Параметр | Расшифровка |
|---|---|
| LED индикация | Многоцветная светодиодная RGB |
| Звуковое оповещение | Buzzer системный, 1 шт |
| Мониторинг маяков | WEB-интерфейс. Обнаруженные маяки отображаются в таблице. Также на основной форме дублируется цвет светодиодной индикации лицевой панели. |
| Уведомления хоста по каналу Socket TCP/IP (через Wi-Fi или Ethernet) | При обнаружении маяка прибор может отправлять уведомление на IP-адрес и номер порта, указанные в настройках |
| Уведомления хоста по другим каналам (опционально) | По UART, оснащенный модулями RS232, RS485, USB |
| Реле для управления сторонним оборудованием | Электромагнитное реле, 1 шт Твердотельное NO, 1 шт |
Пользовательский интерфейс
| Параметр | Расшифровка |
|---|---|
| Световое и звуковое оповещение | Buzzer системный, 1 шт |
| Цифровой вход (Hold) | Возможность получения сигналов от сторонних систем, включающих сканирование на время, указанное в системных настройках. Подключаются кнопки, концевого датчика и пр. |
| WEB-панель | Контроль и управление за состоянием системы, а также мониторинг обнаруженных маяков производится из WEB-интерфейса. Web интерфейс доступен по каналам Wi-Fi или Ethernet. |
Условия окружающей среды
| Параметр | Расшифровка |
|---|---|
| Рекомендуемая температура использования | от -25° до +55 °C, без выпадения конденсата |
| Допустимая температура использования | от -35° до +85 °C, без выпадения конденсата |
| Температура хранения | от -20° до +55 °C, без выпадения конденсата |
| Относительная влажность | от 10% до 95% без выпадения конденсата |
| Уровень защиты от пыли и влаги IP | IP65 (опционально IP67) |
Интерфейсы связи с BLE-шлюзом
| Параметр | Расшифровка |
|---|---|
| Wi-Fi | IEEE 802.11 b/g/n. WLAN 2.4 ГГЦ. Wi-Fi прибора может использоваться: • как точка доступа (режим AP), • как клиент для уже существующих Wi-Fi сетей (режим STA). • одновременная работы в режиме AP и STA. |
| LAN, проводной Ethernet | Ethernet 10/100 Mbit |
| PAN, проводные шины данных (опционально) | RS232, RS485, USB (без доступа к WEB панели, используется для интеграции со сторонними информационными системами по API, в частности для получения уведомлений об обнаруженных маяках). |
| Протоколы MODBUS | • MODBUS TCP. MODBUS RTU over TCP/IP через интерфейс Wi-Fi или Ethernet • MODBUS RTU over UART (с применением модуля-преобразователя RS485, RS232) |
Параметры питания BLE-шлюза
| Параметр | Расшифровка |
|---|---|
| Внешнее питание | Питание 12 VDC. Типовой ток потребления при питании от 12 VDC около 350 мА, в пике до 800 мА. Допустимое до 24 VDC. |
Размер и вес
| Параметр | Расшифровка |
|---|---|
| Линейные размеры | 120 х 120 х 60 мм |
| Вес без учета упаковки и кабеля | 400 гр. |
Описание протокола MODBUS TCP через Ethernet (Wi-Fi) и MODBUS RTU через RS485
Подключение прибора по MQTT через Ethernet (Wi-Fi)
Встраиваемые модули преобразователей интерфейса
Встраиваемый модуль. Преобразователь RS485
9800 руб.
Встраиваемый модуль. Преобразователь USB
9800 руб.
Встраиваемый модуль. Преобразователь RS232
9800 руб.
Встраиваемый модуль.
Преобразователь Wiegand
Преобразователь Wiegand
9800 руб.
Встраиваемый модуль.
Часы реального времени для таблицы доступа
Часы реального времени для таблицы доступа
9800 руб.
