RFID-считыватель SAUK E4 для производств, АСУ ТП, транспорта и складов
Введение
RFID-считыватель SAUK E4 / SAUK E2 — это стационарное устройство для радиочастотной идентификации UHF RFID на дальности до 15 метров, предназначенное для автоматизации процессов на производственных, логистических, транспортных и других предприятиях. Настоящее руководство по эксплуатации UHF RFID-считывателя знакомит с основными техническими характеристиками, принципом работы и правилами эксплуатации устройства.
Основные характеристики
  • Диапазон частот: По умолчанию работает в диапазоне UHF: 866,3 – 867,5 МГц (разрешен в России). Возможна адаптация под частоты других стран, например, 915-921 МГц.
  • Дальность действия: Сверхвысокая чувствительность позволяет идентифицировать объекты на большом расстоянии.
  • Интерфейсы: Wi-Fi, опционально - Ethernet, RS232, RS485, USB, Wiegand, реле, цифровые входы Hold.
  • Протоколы: Поддержка MODBUS, MQTT, а также открытый API для интеграции с IT-инфраструктурой предприятия.
Применение
RFID-считыватель SAUK E4 / E2 может использоваться как самостоятельное устройство или в составе RFID-систем для решения следующих задач:
  • Учет перемещения объектов: Контроль перемещения объектов, оснащенных RFID-метками.
  • Автоматизация производственных процессов: Интеграция с системами управления через протоколы MODBUS и MQTT.
  • Контроль продукции: Учет и управление продукцией на складах и производствах, включая управление конвейерами.
  • Антикражные системы: Использование RFID-меток для предотвращения краж.
  • RFID-порталы: Построение систем контроля доступа и идентификации.
  • Бесконтактный проезд: Интеграция с контроллерами СКУД (системы контроля и управления доступом) через интерфейс Wiegand. Дальность работы — до 15 метров.
  • Идентификация транспорта: Использование для идентификации вагонов, трамваев, грузовиков и другой техники.
Преимущества
  • Интеграция с IT-системами: Предустановленное программное обеспечение поддерживает открытый API и стандартные протоколы (MODBUS, MQTT), что упрощает интеграцию с существующей инфраструктурой предприятия.
  • Широкий спектр интерфейсов: Поддержка Ethernet, Wi-Fi, RS232, RS485, USB, Wiegand и других интерфейсов.
  • Автономная работа: Возможность настройки системы для автономной работы без необходимости постоянного подключения к внешним системам.
Технические особенности
  • Протоколы связи: Поддержка MODBUS для интеграции с программируемыми логическими контроллерами (ПЛК) и системами SCADA.
  • MQTT: Поддержка протокола MQTT для обмена данными в реальном времени.
  • Реле и цифровые входы: Возможность управления внешними устройствами через реле и цифровые входы Hold.
Пример использования
RFID-считыватель SAUK E4 / E2 может быть использован для автоматизации процессов на производстве, например:
  • Контроль доступа: Бесконтактный проезд через КПП с идентификацией транспортных средств.
  • Учет продукции: Автоматический учет товаров на складе с использованием RFID-меток.
  • Антикражные системы: Предотвращение краж в розничной торговле.
Дополнительные характеристики
RFID-считыватель SAUK E4 / E2 обладает улучшенными алгоритмами самодиагностики, включая диагностику подключенных внешних RFID-антенн.
Защита и условия эксплуатации
  • Класс защиты: По умолчанию — IP56. При использовании устройства в термошкафу класс защиты повышается до IP65.
  • Рабочая температура: От -35°C до +85°C (при условии, что основной блок скрыт в тени и отсутствует выпадение конденсата).
История изменений
В данном разделе приведен список изменений, внесенных в Руководство по эксплуатации UHF RFID-считывателя SAUK E4.
Таблица 1. Список изменений
Версия
Описание изменений
Дата
1.0
Первоначальная версия руководства.
9 мая 2024
1.1
  • Добавлен подраздел «Последовательность прошивки».
  • Несущественные изменения в разделах и их порядке следования.
29 мая 2024
1.2
  • Внесены незначительные изменения в разделы и подразделы.
6 июня 2024
1.3
  • Добавлены подразделы:
    • «Автономная система доступа автомобилей»,

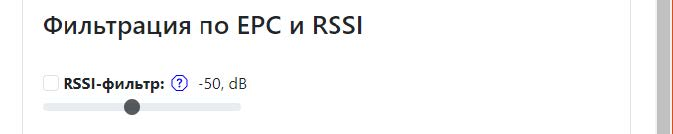

    • «Фильтрация RFID-меток по силе сигнала RSSI»,
    • «Добавление новой RFID-метки»,
    • «Редактирование записи метки».
  • Внесены незначительные изменения в разделы и подразделы.
11 июня 2024
1.4
  • Добавлены подразделы:
    • «Сброс считывателя в дефолтное состояние»,
    • «Фильтрация RFID-меток по паролю доступа»,

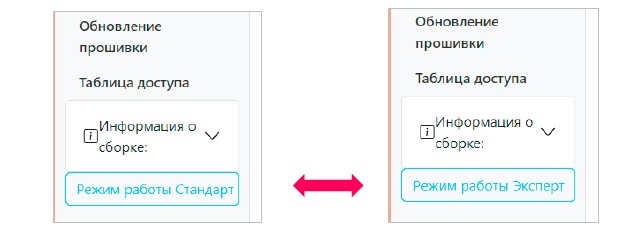

    • «Режим «Стандарт» и «Эксперт»»,
    • «Настройка уведомлений».
  • Внесены незначительные изменения в разделы и подразделы, а также в их порядок
5 сентября 2024
1.5
  • Внесены незначительные изменения в разделы и подразделы, а также в их порядок.
29 октября 2024
1.6
  • Добавлены подразделы:
    • «Реле»,
    • «Цифровой вход HOLD»,
    • «Проверка UART».
  • Внесены незначительные изменения в разделы и подразделы, а также в их порядок.
5 марта 2025
Список принятых сокращений
  • RFID — Radio Frequency IDentification (радиочастотная идентификация).
  • КПП — контрольно-пропускной пункт.
  • ПК — персональный компьютер.
  • ПО — программное обеспечение.
  • СКУД — система контроля и управления доступом.
  • ТО — техническое обслуживание.
  • IT — информационные технологии.
Примечания
  • Технические характеристики оборудования, указанные в данном руководстве, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования продукции выпускаются ревизии, в которых улучшены те или иные параметры устройства.
  • Информация об изменениях к настоящему документу, тексте изменений, а также о статусе документа может быть получена в компании SAUK.
Авторские права
  • Права на настоящий документ принадлежат ООО «САУК».
  • Документ не может быть полностью или частично воспроизведён, тиражирован и распространён без письменного разрешения ООО «САУК».
  • С выходом данной версии руководства все предыдущие редакции утрачивают силу.
Контактная информация
ООО «Системы автоматического управления и контроля»
г. Москва, г. Зеленоград
e-mail: info@sauk.ru
web: https://sauk.ru
Отказ от ответственности
Данное руководство сформировано из имеющихся у нас знаний, которые, на наш взгляд, могут быть полезны пользователю. ООО «САУК» не гарантирует правильность и полноту сведений, приведенных в настоящем руководстве, и не несет ответственности за ущерб, возникший из-за неверной или неполной информации. К сожалению, несмотря на все наши усилия, какая-то информация здесь не отображена или отображена в форме, интерпретировать которую можно разными способами. Мы будем благодарны за указания на неточности или недостаток каких-либо данных.
Описание и работа
Считыватели SAUK E4 и SAUK E2 предназначены для применения на производственных, медицинских, транспортных, логистических, спортивных и прочих предприятиях и центрах в составе программно-аппаратных систем и комплексов контроля и управления доступом. Они также могут использоваться в других сферах деятельности, не указанных здесь, но имеющих потенциал для автоматизации.
Конструкция
Данное руководство сформировано из имеющихся у нас знаний, которые, на наш взгляд, могут быть полезны пользователю. ООО «САУК» не гарантирует правильность и полноту сведений, приведенных в настоящем руководстве, и не несет ответственности за ущерб, возникший из-за неверной или неполной информации. К сожалению, несмотря на все наши усилия, какая-то информация здесь не отображена или отображена в форме, интерпретировать которую можно разными способами. Мы будем благодарны за указания на неточности или недостаток каких-либо данных.
Варианты исполнения
RFID-считыватель SAUK E4 на момент данной версии руководства представлен следующими вариантами исполнения:
Таблица 2. Варианты исполнения SAUK E4
Наименование
Модель
Обозначение
Количество СВЧ-портов
Ethernet
SAUK E4
SAUK E4

4
+ (опция)
SAUK E2


2 (см. Рисунок 3)
+ (опция)
SAUK E2 sa


2
+ (опция)
Примечания
Данное руководство по эксплуатации содержит описание технических функций, имеющихся у SAUK E4. Однако некоторые из этих функций не поддерживаются модификациями E2 и E2 sa. Во избежание введения в заблуждение, рекомендуется заранее уточнить, какую версию и с какими функциями вы приобретаете.

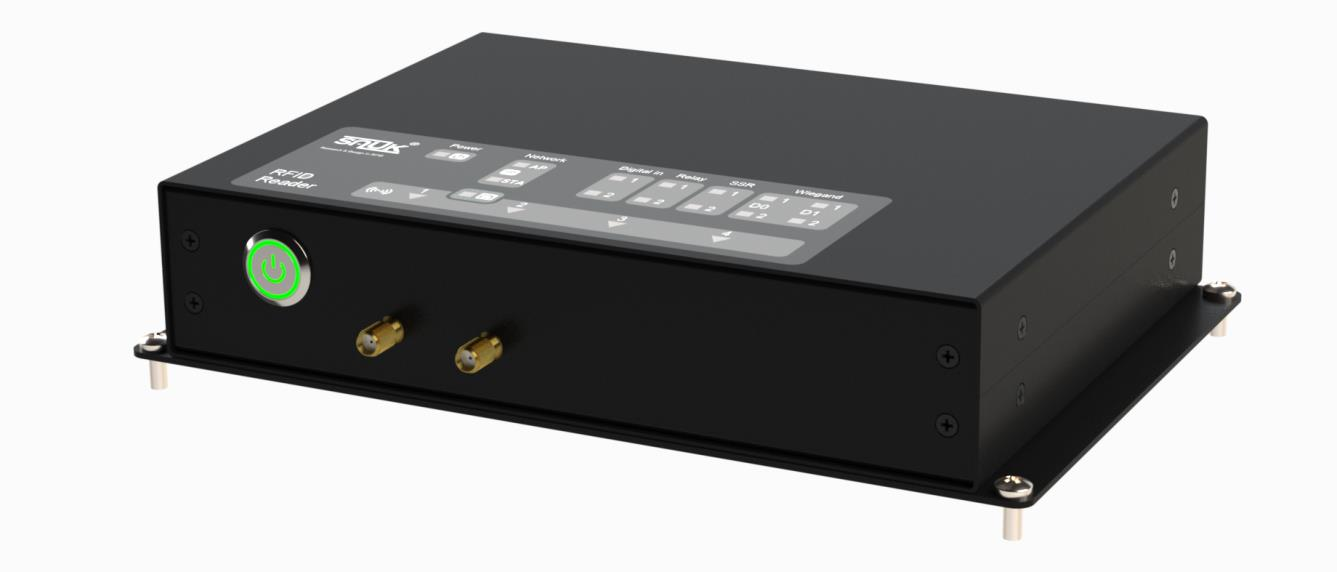

Рисунок 3. SAUK E2 с 2 СВЧ-портами
Общее описание платформы
Размер и вес
Общие габаритные размеры считывателя SAUK E4 / SAUK E2 представлены ниже (см. Рисунок 4).
Таблица 3. Размер и вес
Параметр
Расшифровка
Линейные размеры
200 × 148 × 42,5 мм
232 × 148 × 45 мм (с учетом плоской пластины-кронштейна)
Вес без учета упаковки и кабеля
Около 1200 гр.
Материал корпуса
Сталь углеродистая
Цвет корпуса
Черный
Тип крепления
Ножки / плоский кронштейн

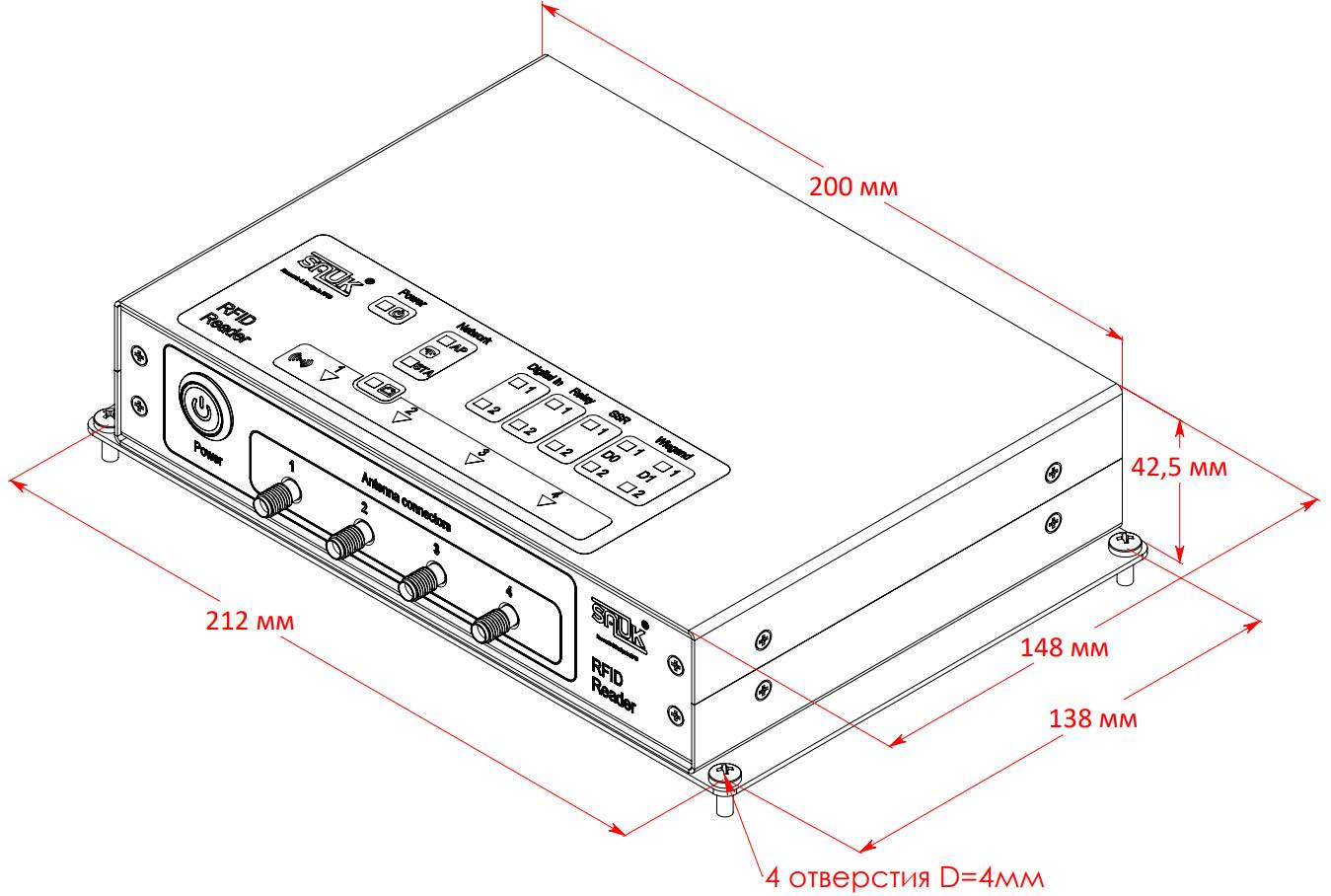

Рисунок 4. Основные габариты SAUK E4 / E2
Основные параметры
Таблица 4. Общее описание платформы
Параметр
Расшифровка
Операционная система
RTOS (Работа с операционной системой для пользователя недоступна)
Память
12 MB Flash
Датчики и сенсоры
Встроенный датчик температуры для индикации температуры электроники
Параметры UHF RFID
Таблица 5. Параметры UHF RFID
Параметр
Расшифровка
Поддерживаемые стандарты
ISO 18000-63, EPC Class 1 Gen2v2
Частоты работы
866,3 – 867,5 МГц
Мощность излучения RFID
  • Максимум, соответствует требованиям радиочастотного регулирования РФ:
    • ERP 2 W (33dBm)
    • EIRP 3.3 W (35.2dBm)
  • Программная настройка мощности
Параметры RFID антенн
  • 2 - 4 SMA порта для подключения внешних RFID-антенн 50 Ом
  • Дальность работы может достигать десятков метров. Для систем проезда около 15 метров для различных типов RFID-меток и условий применения RFID-меток
Чувствительность приема
-85 dBm
Скорость чтения RFID-меток
До 400 меток в 1 секунду
  • Соответствует требованиям радиочастотного регулирования РФ. При необходимости возможна адаптация под частоты других стран.
Демонстрация дальности считывания
Для демонстрации разницы дальности считывания различных RFID-меток с помощью SAUK E4 были проведены неоднократные испытания на считывание меток на автомобилях. Результаты некоторых таких испытаний приведены ниже в таблице 6.
Таблица 6. Примеры считывания различных RFID-меток
Тип метки
Тип размещения
Дальность чтения
SAUK Windshield-label
На ветровом стекле
Около 14 м
Confidex Cruiser
На ветровом стекле
Около 14 м
Confidex Survivor
На металлической поверхности
До 18 м
Impinj H47
Крепление на картонную или пластиковую поверхность
До 11-12 м
Внимание!
Для корректной работы системы применяемые в комплекте с устройством RFID-метки должны соответствовать стандартам ISO 18000-6, EPC Class1 Gen2. Компания ООО «САУК» проводит постоянные исследования в области RFID, включая изучение частотных характеристик оборудования, карт и меток. На базе предприятия проводятся многочисленные опыты и эксперименты, в том числе с акцентом на реальные условия эксплуатации.
Качественные характеристики системы мониторинга объектов, снабженных RFID-метками, достигаются путем применения не только качественного оборудования, но и правильного подбора меток. **Ошибочный выбор меток может существенно снизить производительность системы и её дальность!** По вопросам приобретения RFID-меток консультируйтесь со специалистами компании-производителя.

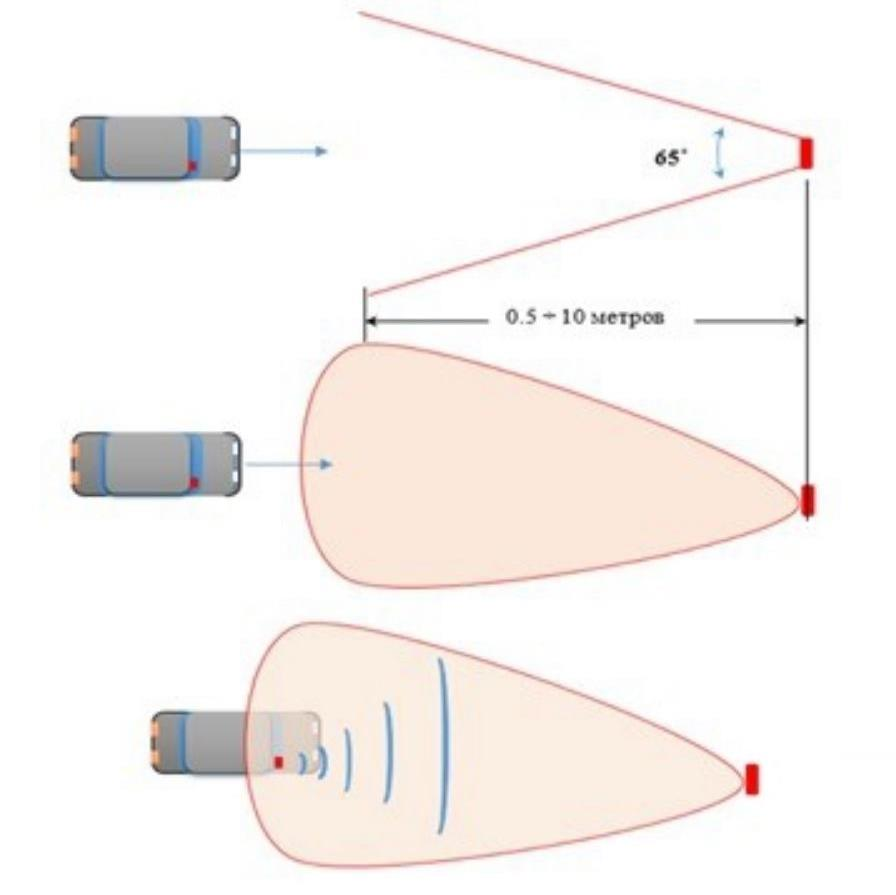

Рисунок 5. Угол раскрытия диаграммы направленности
Интерфейсы
Внешний вид интерфейсов RFID-считывателя SAUK E4 представлен на картинках ниже.
Передняя панель
Передняя панель SAUK E4 имеет следующий вид, представленный ниже на рисунке 6. В частных случаях может быть не нанесена гравировка или же она может быть изменена без уведомления в рамках усовершенствования и модернизирования прибора.

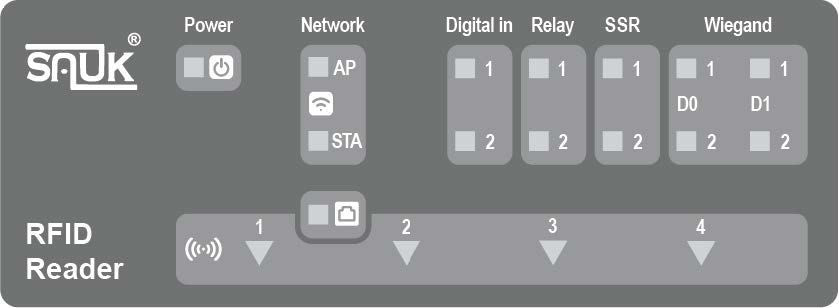

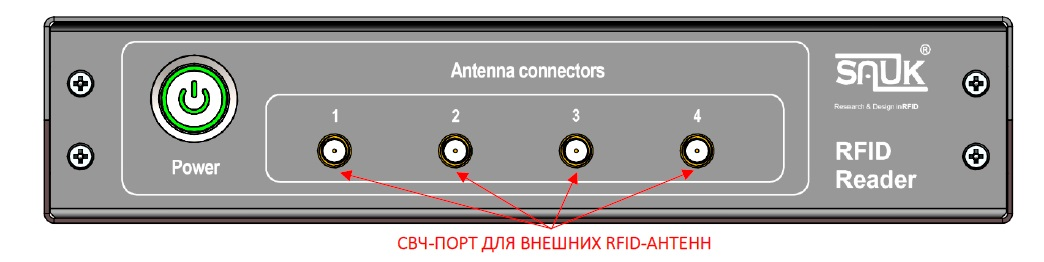

Рисунок 6. Передняя панель SAUK E4
На передней панели имеется кнопка питания и СВЧ-порты для внешних RFID-антенн.
Внимание! SAUK E4 имеет 4 СВЧ-порта, но иные модификации, а именно SAUK E4 Base+ и SAUK E4 Base, только 2 СВЧ-порта (см. Рисунок 3).
Параметр
Расшифровка
Параметры
СВЧ-порт для внешних RFID-антенн
4 шт
SMA порт для подключения внешней RFID-антенны 50 Ом
Задняя панель

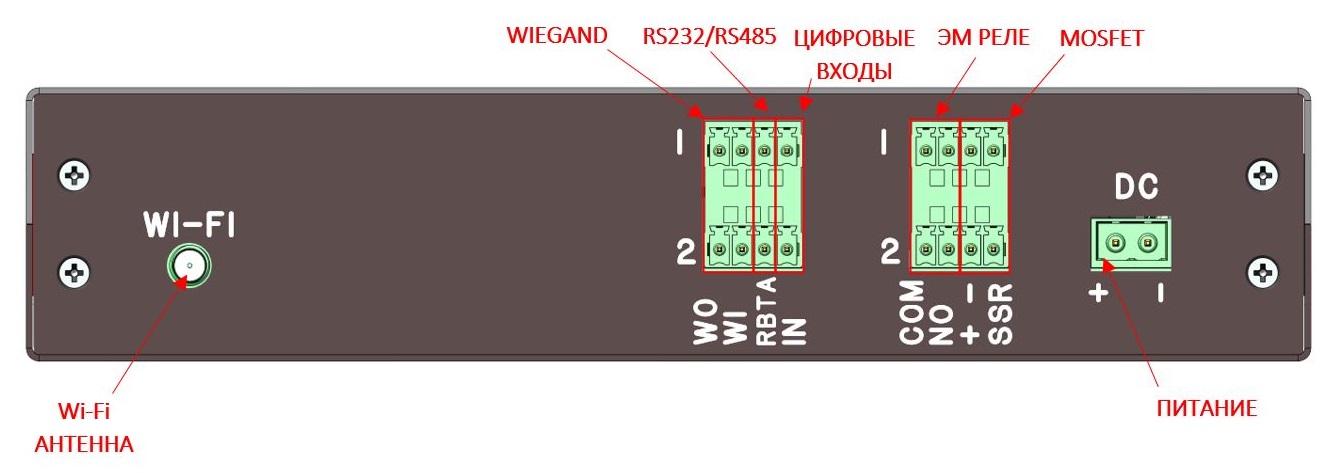

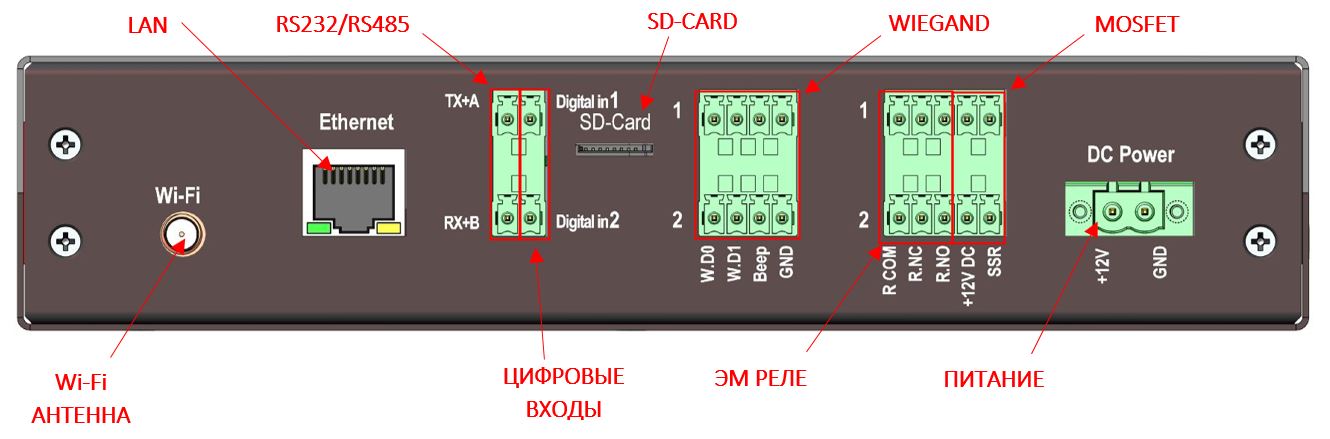

Задняя панель SAUK E4 имеет следующий вид, представленный ниже (рисунки 7, 8 и 9). В частных случаях может быть не нанесена гравировка или же она может быть изменена без уведомления в рамках усовершенствования и модернизирования прибора.
Рисунок 7. Интерфейсы SAUK E4 полной версии
Подключение линий производится к клеммникам, имеющим соответствующую маркировку.
Рисунок 6. Интерфейсы SAUK E4 полной версии 1
Рисунок 8. Интерфейсы SAUK E4 урезанной версии 2
Все параметры (таблица 7) соответствуют содержимому модификаций SAUK E4 и SAUK E2. Модификация SAUK E2-sa базово не имеет Ethernet и не поддерживает СКУД и API для обмена со сторонними системами.
В случае заказа не полной версии SAUK E4 и не одной из представленных в руководстве модификаций, а подобранной и собранной под индивидуальный и конкретный случай, во избежание неверного представления о возможностях прибора необходимо уточнить у технической поддержки наличие в версии вашего прибора тех или иных функций.
Таблица 7. Интерфейсы задней панели SAUK E4
Параметр
Расшифровка
Параметры
Сетевые LAN\WAN интерфейсы
Переключение между Ethernet и Wi-Fi
Ethernet 10/100 (опция)
Wi-Fi 2.4 ГГц (внешний SMA-порт)
Полевые шины
1 шт
С возможностью подключения дополнительных модулей: USB, RS232 или RS485
Wiegand для подключения к СКУД (опция)
2 канала
С возможностью подтяжки к +5 VDC на стороне RFID-считывателя SAUK
Порт для управления зумером со стороны СКУД
2 канала
Коммутируется на GND со стороны СКУД
Цифровой порт Hold
2 шт
Оптически развязанный цифровой вход. Управляется путем коммутаций линии Hold1 или Hold2 на GND.
Реле
2 шт
Электромагнитное реле NO + NC, Максимально 60 VDC, 1.5А
Твердотельное реле
2 шт
Цифровой порт на основе полевого транзистора. Порт S.Key1 и S.Key2 являются стоком полевого транзистора, исток коммутирован на GND. Максимально 12 VDC, 500 мА
SD-карта (Опция во всех комплектациях. Запрашивается дополнительно)
1 шт
Небольшая SD-карта по умолчанию на 32 Гб
Дополнительные интерфейсные модули (опционально)
  • RS232;
  • RS485;
  • Ethernet;
  • Wiegand (2 шт);
  • Часы реального времени для базы данных доступа при работе без СКУД;
  • USB.
" ** Интерфейсные модули устанавливаются внутрь прибора, при этом активируются соответствующие контакты клеммных колодок, на тыльной стороне считывателя SAUK E4. При необходимости данные модули могут быть заказаны после приобретения и уже при эксплуатации прибора, инсталляция внутрь прибора достаточно проста."
Реле
Если метка, которая попала в зону действия RFID-считывателя, соответствует критериям "Свой\чужой" (прошла проверка по фильтру, по RSSI, по таблице доступа, по паролю), и если стоит галочка, разрешающая работу соответствующего реле от соответствующей антенны, то реле замкнется на время "Длительность коммутации". Например, на картинке ниже (рисунок 10) — реле 1 и реле 2 замкнутся при попадании метки в зону действия антенны №1. При этом реле от сигналов антенн №: 2, 3 и 4 не сработают вообще.

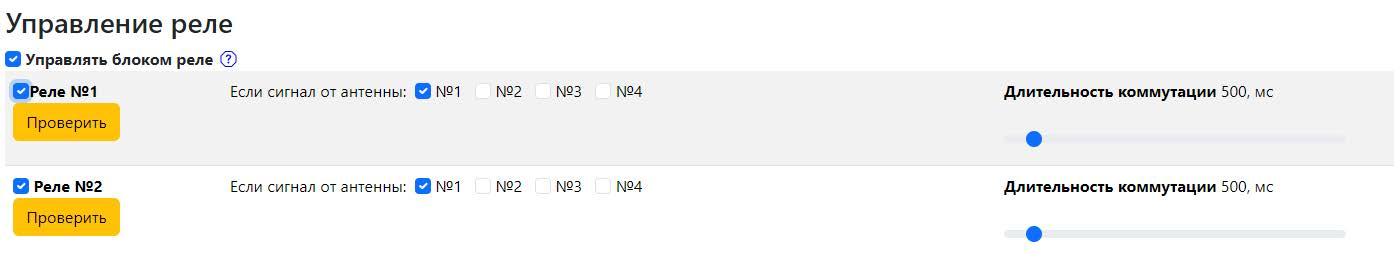

Рисунок 10. Управление реле
Управление реле через API
Если работа ведется через API, то любое реле может быть замкнуто путем подачи команды, например:
http://ip-адрес/relay2
При выполнении этой команды реле №2 замкнется кратковременно на время 500 мс. В частности, R.COM замкнется на R.NO на длительность 500 мс. При этом R.COM на время 500 мс будет разомкнут с NC.

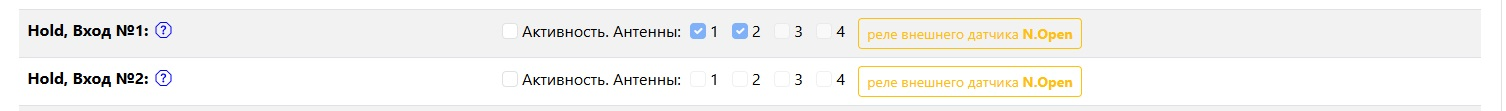

Цифровой вход HOLD
Для включения сканирования от линии HOLD её нужно коммутировать на GND. Замкнуть Hold на землю нужно физически, например с применением внешнего электромагнитного или герконового реле, также замкнуть можно с помощью концевика или кнопки. Кроме того, есть программный антидребезговый фильтр около 100 мс.
На контакте HOLD величина напряжения равняется напряжению питания считывателя. Считыватель можно питать от 12 до 24 Вольт постоянного напряжения.
Использование по назначению
RFID-считыватель можно закрепить в любом удобном для монтажа месте: на стену, подвесить к плите межэтажного перекрытия или прикрепить к элементам конструкции подвесного потолка. Также возможна скрытая установка прибора, например, над фальш-потолком, внутри электромонтажного щитка.
Применяется SAUK E4 / E2 в различных сферах, таких как:
Идентификация транспорта
SAUK E4 / E2 имеет богатую периферию и шины данных, в том числе интерфейс Wiegand для СКУД практически любого производителя. Открытый API позволяет интегрировать ридер с любой информационно-учетной системой, в том числе с 1С. Прибор имеет функции самодиагностики и контроля RF-тракта.
Кроме того, встроенный WEB-интерфейс и доступ к настройкам по Wi-Fi (даже со своего смартфона) позволяют за минуты запустить работу приборов в автономном режиме — при этом сторонний софт или контроллеры не потребуются.
Антикражные системы
RFID антикражная система состоит из RFID-считывателя, включает 1 или 2 RFID-антенны, кабельные сборки, блок питания и сирену. Настроить сможет любой инженер или системный администратор. Приборы имеют встроенный графический WEB-интерфейс, доступный даже со смартфона.
АСУ ТП
RFID оборудование SAUK работает с метками радиочастотной идентификации в UHF диапазоне частот. RFID-считыватели имеют встроенную антенну или поддерживают подключение одной или нескольких внешних (в зависимости от модели).
Устройства обладают высоким уровнем надежности и защиты. Считыватели поддерживают конфигурацию и диагностику с помощью встроенного WEB-интерфейса и интегрируются в Industrial Ethernet сети, в том числе по стандартным протоколам MODBUS или с применением высокоскоростных протоколов от SAUK через открытые API или WEB API (REST API) — это эффективные протоколы высокоскоростного обмена и достаточно простые с точки зрения интеграции в IT-подсистемы, доступные для любого программиста.
Склады и логистика
Считыватели SAUK работают с пассивными UHF-метками. Скорость считывания SAUK E4 позволяет считывать до 400 меток в секунду. SAUK позволяет сканировать товары единично или большими группами и все это без необходимости прямой видимости. Оборудование легко интегрируется в любую информационно-учетную систему, например в 1С или другую WMS, с применением открытого API.
Интеграция RFID-оборудования SAUK c 1C (на примере WMS.Логистика) позволяет быстро принимать товары на склад. Предотвращается пересортица и влияние человеческого фактора при ручном вводе данных. Не требуется сканировать QR-коды, достаточно переместить коробки или паллеты через зону сканирования RFID-считывателя SAUK.
Интеграция систем реализуется при помощи API интерфейса SAUK, что позволяет полностью автоматизировать управление системой, настройкой оборудования и получением данных в реальном времени. Для подключения используются стандартные методы работы 1С с web-сервисами, что дает возможность интеграции любых конфигураций и платформ 1С.
Монтаж
Перед началом монтажа проверьте комплектность считывателя и отсутствие повреждений корпуса и клемм считывателя.
Важно! Монтаж производить только при отключенном напряжении питания. Прокладка проводов и линий связи осуществляется до выполнения монтажа считывателя.
RFID-считыватель можно закрепить в любом удобном для монтажа месте. Считыватель можно закрепить на стену, подвесить к плите межэтажного перекрытия или прикрепить к элементам конструкции подвесного потолка. Также возможна скрытая установка прибора, например, над фальш-потолком, внутри электромонтажного щитка.
Расстояние установки SAUK E4 от антенн не должно превышать длину коаксиальных кабельных сборок СВЧ из комплекта поставки или купленных дополнительно, имеющих большую длину.
При монтаже на открытой местности (на улице), важно исключить попадание прямых солнечных лучей и воды в процессе эксплуатации. Воздействие прямых солнечных лучей может чрезмерно нагреть прибор вплоть до 90° градусов и выше, влияние столь высокой температуры может повредить прибор.
Интерфейсы связи с RFID-считывателем
Таблица 8. Виды интерфейсов связи с RFID-считывателем
Параметр
Расшифровка
Wireless LAN, Wi-Fi
IEEE 802.11 b/g/n. WLAN 2.4 ГГц.
LAN, проводной Ethernet (опционально)
Ethernet 10/100 Mbit
PAN, проводные шины данных (опционально)
RS232, RS485, USB (без доступа к WEB панели, используются для интеграции со сторонними информационными системами по API, в частности для получения уведомлений об обнаруженных метках)
Протоколы MODBUS
MODBUS TCP. MODBUS RTU over TCP/IP через интерфейс Wi-Fi
MODBUS TCP. MODBUS RTU over TCP/IP через интерфейс Ethernet
MODBUS RTU over UART (с применением модуля-преобразователя RS485, RS232)
Режимы Wi-Fi
RFID-считыватель SAUK E4 / SAUK E2 может использоваться в трех следующих режимах Wi-Fi:
  • Режим AP — режим точки доступа.
  • Режим STA — как клиент для уже существующих Wi-Fi сетей.
  • Режим сосуществования AP и STA — одновременная работа в режимах точки доступа и станции, подключенной к другой точке доступа.
Пользовательский интерфейс
Таблица 9. Пользовательский интерфейс
Параметр
Расшифровка
Световое и звуковое оповещение
Buzzer системный, 1 шт
Buzzer, управляемый со стороны СКУД-контроллера, 1 шт
Цифровой вход (Hold)
Возможность получения сигналов от сторонних систем, включающих сканирование на время, указанное в системных настройках. Подключаются кнопки, индукционные петли, реле и прочее.
WEB-панель
Контроль и управление за состоянием системы, а также мониторинг обнаруженных RFID-меток производится из WEB-интерфейса. WEB интерфейс доступен по каналам Wi-Fi или Ethernet.
Индикация
Таблица 10. Виды индикации
Параметр
Расшифровка
LED индикация
Многоцветная светодиодная RGB индикация состояния всех интерфейсов:
• Hold
• Wiegand
• Реле
• Сухой контакт
• Индикация работы Wi-Fi и Ethernet
• Индикация работы СВЧ портов (4 шт), отображающая статус работы с RFID-метками
Звуковое оповещение
Buzzer системный, 1 шт
Buzzer, управляемый со стороны СКУД-контроллера, 1 шт
Мониторинг RFID-меток
WEB-интерфейс. Обнаруженные RFID-считывателем метки отображаются в таблице. Также на основной форме дублируется цвет светодиодной индикации лицевой панели.
Уведомление хоста по каналу Socket TCP/IP (через Wi-Fi или Ethernet)
При обнаружении RFID-метки считыватель может отправлять уведомление на IP-адрес и номер порта, указанные в настройках.
Уведомление хоста по другим каналам
По UART, оснащенный модулями RS232, RS485, USB.
Реле для управления сторонними устройствами
Электромагнитное NO + NC, 2 шт
Твердотельное NO, 2 шт
Уведомление систем СКУД
Интерфейс Wiegand 26, Wiegand 34. Поддержка других* протоколов осуществляется по запросу.
Примечание
  • Вы можете использовать практически любые контроллеры СКУД с поддержкой подключения считывателей по Wiegand (Виганд). В настоящее время мы применяем самые распространенные протоколы Wiegand 26, Wiegand 34, Wiegand 40, Wiegand 42, Wiegand 48 и Wiegand 50. UHF RFID-системы SAUK проверены со следующими контроллерами: Sigur E500U, Wiegand 26 и Wiegand 34. Sigur E900U, Wiegand 26 и Wiegand 34. IronLogic Z-5R (мод. Net 8000), Wiegand 26. IronLogic Z-5R (мод. Net 2000 с прошивкой Extended), Wiegand 26 и Wiegand 34. Artonit контроллеры СКУД серии Артонит (СЕ), Wiegand 26 и Wiegand 34. Hikvision DS-K2602, Wiegand 26 и Wiegand 34. RusGuard ACS-102, Wiegand 26.
LED индикация

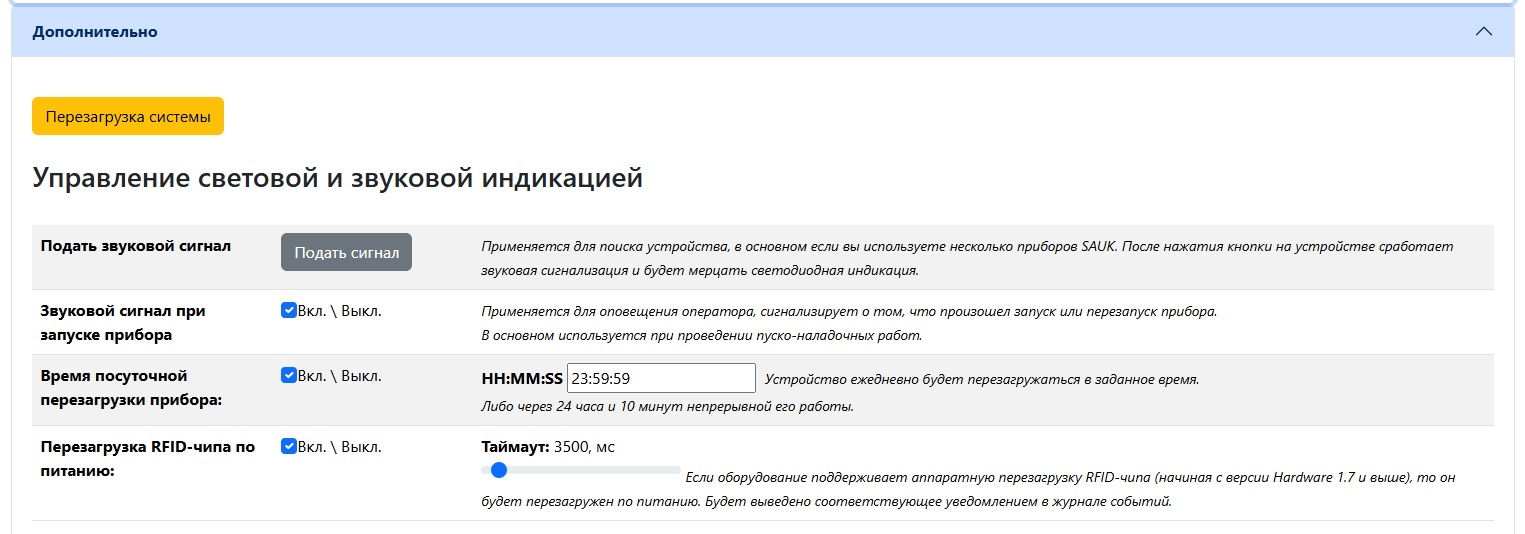

Рисунок 10. Управление реле
Таблица 11. LED индикация
Событие
Цвет индикации
Условие
Примечание
Отсутствие индикации
-
Прибор отключен (питания нет)

Запуск
Оранжевые диоды несколько раз промерцают
Прибор успешно запустился
Сопровождается негромкой трелью
Появление RFID-метки в зоне действия антенны (треугольные индикаторы)
Зеленый непрерывно
Обнаружение метки и считывание (метка прошла проверку свой-чужой)
Сопровождается негромким звуком писка длительностью около половины секунды

Синий непрерывно
Метка не прошла проверку по EPC


Оранжевый непрерывно
Метка не прошла проверку по таблице доступа

Свечение треугольного индикатора RFID
Красный непрерывно
Соответствующая антенна не подключена к СВЧ-порту или есть какие-то проблемы с ней или кабелем


Фиолетовый непрерывно
Включено непрерывное сканирование, но метки не попали в зону действия


Белый, моргает 500мс раз в 5 сек
Прибор включен, работает исправно, но непрерывное сканирование отключено


Зеленый/Синий/Оранжевый
Описано выше в пункте с появлением RFID-метки


Красный, моргает 500мс раз в 5 сек
Сканирование не включено, но есть какая-то проблема с антенной (антенна не подключена к СВЧ-порту или есть какие-то проблемы с ней или кабелем)


Оранжевый мерцает три раза
Прибор загрузился

Wiegand
Не светится
Нет подтяжки к 5V
Обязательно подключите программно подтяжку к 5V

Активна
Есть подтяжка к 5V

SSR



Relay



Digital in



Network



Power
Не светится
Прибор отключен (питания нет)


Активна
Прибор включен

Примечание
Если прибор считывает метки, но постоянно мерцает оранжевым, то это означает, что прибору не хватает мощности питания и он постоянно перезагружается.
Параметры питания
RFID-антенны соединяются со считывателем с применением коаксиальной кабельной сборки СВЧ. В стандартной комплектации кабельная сборка имеет длину 12 метров. Если по тем или иным причинам вам потребуется отнести антенну от считывателя на расстояние, более 12 метров, пожалуйста, обратитесь в техническую поддержку SAUK за дополнительными консультациями.
Питание считывателя производится от источника постоянного напряжения 12 Вольт с током не менее 1.5 Ампера. Блок питания подключается к разъему RFID-считывателя «DC Power» с применением клеммника. Провода оповещателя и блока питания уже подключены к соответствующим контактам клеммников на предприятии производителя.
Таблица 12. Питание
Параметр
Расшифровка
Внешнее питание
Питание 12 VDC, ток потребления до 1500 мА в пике
Часы реального времени
Резервная батарея для часов реального времени CR2032
Программная часть
Для работы считывателя SAUK не нужно стороннее специализированное оборудование или софт. Настроить его можно через графический WEB-интерфейс встроенного программного обеспечения SAUK даже через смартфон (для работы с ПО SAUK необходим ноутбук, смартфон или ПК и возможность подключения устройства по Wi-Fi).
Рисунок 10. Управление реле
Графический WEB-интерфейс, представленный на рисунке, встроенного программного обеспечения имеет следующие интерактивные, предназначенные для взаимодействия с пользователем, вкладки:
Первая настройка прибора SAUK
Со смартфона, ноутбука или с компьютера подключитесь к встроенной точке доступа.
  • Включите Wi-Fi на смартфоне, ПК или ноутбуке.
  • Осуществите поиск Wi-Fi устройств.
  • Выберите точку доступа с именем SAUK-AP-XXXXXX. Где XXXXXX это серийный номер устройства.
  • Если приборов SAUK несколько, то требуется идентифицировать именно тот прибор, к которому планируете подключаться. На тыльной стороне прибора размещена временная наклейка с напечатанным на ней серийным номером.
  • Система поставляется с открытой точкой доступа, то есть, по умолчанию пароль не задан. Пожалуйста, не забудьте установить свой пароль.
  • После успешного соединения светодиод Wi-Fi.AP должен загореться зеленым цветом.
  • Перейдите в браузер, установленный на вашем устройстве, например, в Google Chrome или Mozilla Firefox.
  • В адресной строке введите http://192.168.10.1 и подтвердите переход.
  • В браузере появится окно ввода Логин: admin, Пароль: admin. В последующем логин и пароль администратора может быть изменен.
Режим «Стандарт» и «Эксперт»

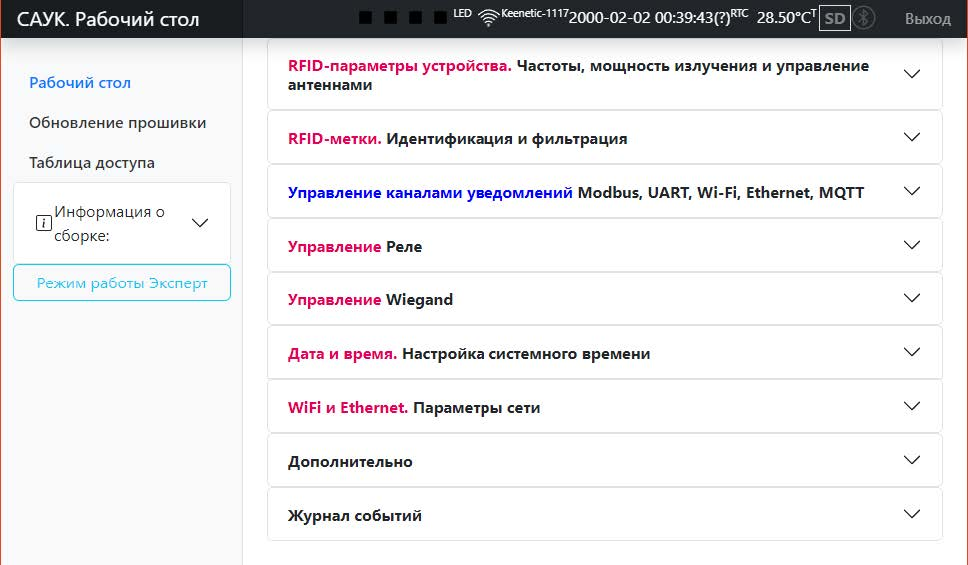

Для работы с SAUK E4 / SAUK E2 может понадобиться разный уровень допуска настройки. Чтобы не путать и не вводить в заблуждение пользователя, для стандартной и упрощенной работы с прибором в WEB-интерфейсе был создан режим «Стандарт».
Для того, чтобы настроить работу детально (в том числе, например, настроить уведомления) необходимо перейти из режима «Стандарт», в котором WEB-интерфейс загружается по умолчанию, в режим «Эксперт». Для этого нужно нажать на кнопку «Режим работы», как показано на рисунке 21. При необходимости, если в описанных ниже инструкциях будут пункты, что не получается найти в режиме «Стандарт», нужно просто поменять режим на «Эксперт».
Режим работы Стандарт и Эксперт
Для того чтобы увидеть все доступные параметры устройства надо перейти из режима Стандарт в режим Эксперт
Вкладка "RFID-параметры устройства" в режиме «Стандарт» и «Эксперт»
Примечания Для ряда из этих вкладок в теле программного обеспечения созданы короткие объяснения функциональности отдельных команд "?" и подсказки. Наведите на значок вопроса и ознакомьтесь с высветившейся информацией. Или нажмите на текст подсказки и прочитайте развернувшуюся ниже информацию.

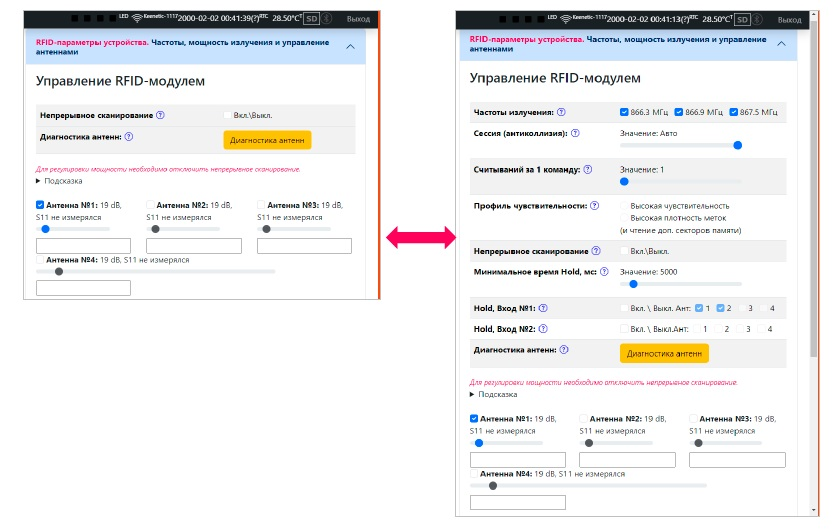

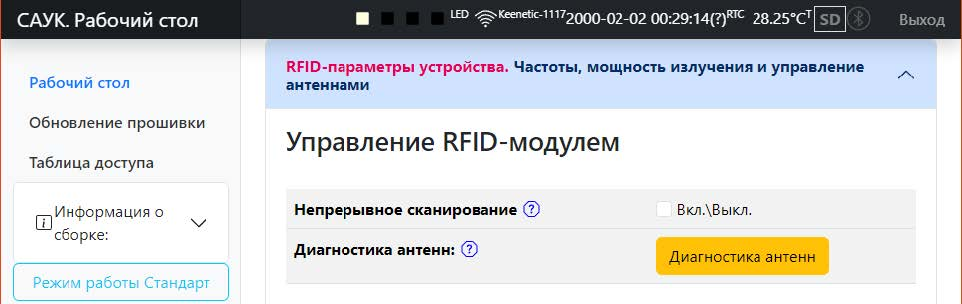

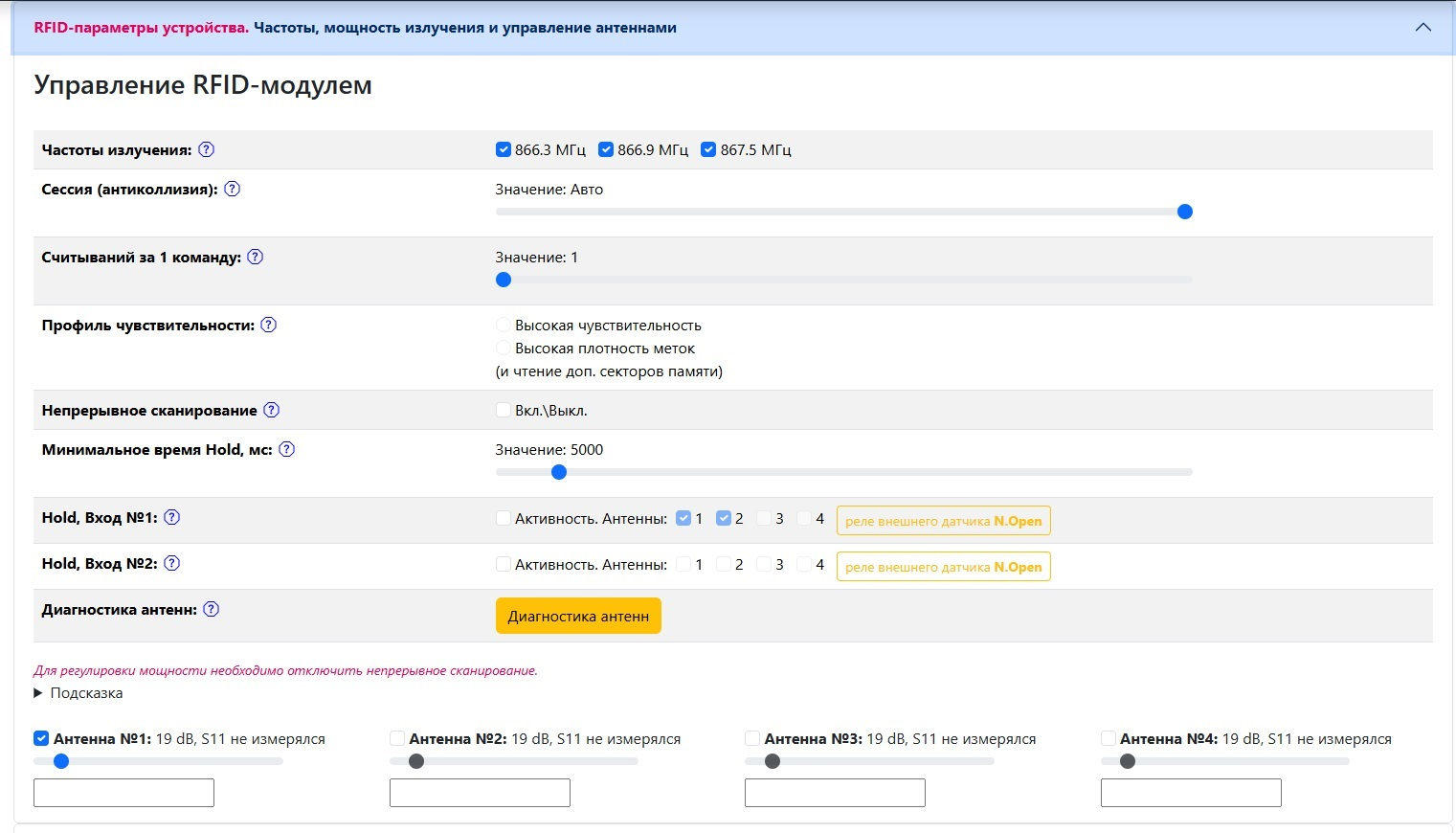

Управление RFID-модулем. Частоты, мощность излучения и управление антеннами
RFID-параметры устройства
Частоты излучения
Данный параметр стоит оставить по умолчанию (все частоты включены) и настраивать только тогда, когда несколько RFID-считывателей работают в непосредственной близости друг к другу.
  • ☐ 866.3 МГц
  • ☐ 866.9 МГц
  • ☐ 867.5 МГц
Сессия (антиколлизия)
Выбор сессии работает только для режима сканирования EPC. Если вы считываете дополнительную область памяти, например, TID, то данный режим ни на что не влияет. При выборе любого параметра кроме Автоматического метки будут находиться в режиме сна (аппаратно).
  • ☐ Значение: Авто
Считываний за 1 команду
Данное значение настраивает количество сканирований при подаче команды inventory, в том числе inventory_once. Для систем идентификации автомобилей данный параметр должен быть равен 1.
  • ☐ Значение: 1
Профиль чувствительности
Режим высокой чувствительности выбирается в том случае, если требуется обеспечить максимальную дальность чтения метки, при условии того, что в поле действия считывателя расположено не очень много меток. Режим высокой плотности меток выбирается в том случае, если требуется считывать большое количество меток, или производить операции чтения или записи дополнительных секторов памяти, также если вы хотите читать TID-сектор метки и проверять пароль доступа AccessPassword.
  • ☐ Высокая чувствительность
  • ☐ Высокая плотность меток (и чтение доп. секторов памяти)
Непрерывное сканирование
Инвентаризация меток производится непрерывно. В режиме непрерывного сканирования считыватель производит постоянный мониторинг RFID-меток. Метки, которые появляются в поле действия антенны будут прочитаны сразу, а далее каждый раз по истечению таймаута 'Время сна метки'.
  • ☐ Вкл.8вых.
Режим в котором процесс сканирования будет продолжаться до тех пор, пока его не отключить.
Для его выбора включите «Непрерывное сканирование». Это происходит на вкладке режима «Стандарт». На рисунке показана развернутая вкладка RFID-параметры устройства, для активизации режима нужно поставить галочку.
Включение непрерывного сканирования
Перейдите в режим «Эксперт» и удостоверьтесь, что параметр «Считываний за 1 команду» установлен в 1.
Обратите внимание! Если запущено непрерывное сканирование, то, прежде чем поменять:
  • частоты излучения
  • количество работающих частотных каналов
  • смещение частоты между каналами
  • мощность сигнала
  • конфигурацию работающих антенн
Необходимо остановить непрерывное сканирование.' После внесения изменений, вновь запустите непрерывное сканирование.
Режим кратковременного сканирования При активации режима, произойдет кратковременное включение радиотракта, при этом процесс включений может производиться несколько раз подряд, что возможно задать параметром «Считывать за 1 команду». Значение параметра задается в диапазоне от 1 до 30.
Для его выбора включите «Сканировать 1 раз».
Режим сканирования по внешнему событию
При срабатывании цифрового входа HOLD. При подаче управляющего воздействия на цифровой вход флаг непрерывного сканирования будет взведен автоматически на минимальное время, которое установлено в настройках, вплоть до полного снятия управляющего воздействия с порта Hold.
Время активации антенн при срабатывании цифрового входа Hold может задаваться от 1 до 50 секунд. Это минимальное время, на которое включается соответствующая антенна. После снятия управляющего воздействия с цифрового входа Hold, сканирование будет автоматически отключено, если прошел указанный таймаут.
Режим настраивается через вкладку «Реле».
Минимальное время Hold, мс
Это минимальное время, на которое включается сканирование. По истечению этого времени сканирование будет прекращено. Если время возмущения цифрового порта Hold превышает данный параметр, то сканирование RFID-меток прекратится сразу, как только возмущение с цифрового порта Hold будет снято.
  • ☐ Значение: 5000
Hold, Вход №1
Опрос меток запускается автоматически при активации цифрового входа. Вы можете настроить, какая из антенн активизируется при срабатывании цифрового порта. Опрос меток оканчивается по истечению таймаута 'Минимальное Hold, мс'.
  • ☐ Активность. Антенны:
    • ☐ 1
    • ☐ 2
    • ☐ 3
    • ☐ 4
  • ☐ реле внешнего датчика N.Open При помощи данной кнопки можно выбрать какого типа подключается датчик NO или NC.
Hold, Вход №2
  • ☐ Активность. Антенны:
    • ☐ 1
    • ☐ 2
    • ☐ 3
    • ☐ 4
  • ☐ реле внешнего датчика N.Open При помощи данной кнопки можно выбрать какого типа подключается датчик NO или NC.
Диагностика антенн
Команда работает при отключенном непрерывном сканировании. Диагностика антенн реализована только в модификациямии PRO. При выполнении команды измеряется коэффициент отражения антенн S11. Результат измерения должен находится в интервале от -20 dB и ниже (допустимо от -16). В противном случае требуется диагностика: проверка подключения антенны, проверка работоспособности антенны и проверка целостности кабельной сборки и СВЧ переходов. Также на антенну могут влиять лежащие на ней или расположенные близко ко ее поверхности предметы.
  • ☐ Диагностика антенн
Примечание
Для регулировки мощности необходимо отключить непрерывное сканирование.
  • Подсказка
Примечание
Для регулировки мощности необходимо отключить непрерывное сканирование.
  • Подсказка
Состояние антенн
Управление сканированием RFID-меток
Вы можете включать и отключать непрерывное сканирование RFID-меток, а также регулировать дальность чтения RFID-меток. Для настройки этих параметров перейдите во вкладку «RFID-параметры устройства. Мощность излучения и управление антеннами».
Регулируя мощность излучения от 10 до 30 dBm (в зависимости от прибора), вы можете настраивать дальность чтения RFID-меток. В данной секции производится включение и отключение антенн при работе в режиме непрерывного сканирования. Если предполагается включение сканирования по срабатыванию цифрового порта, то включение и отключение антенн настраивается в соответствующей секции "Триггер. Вход №1" или "Триггер. Вход №2".
Состояние антенн
  • ☐ Антенна №1: 19 dB, 511 не измерялся
  • ☐ Антенна №2: 19 dB, 511 не измерялся
  • ☐ Антенна №3: 19 dB, 511 не измерялся
  • ☐ Антенна №4: 19 dB, 511 не измерялся

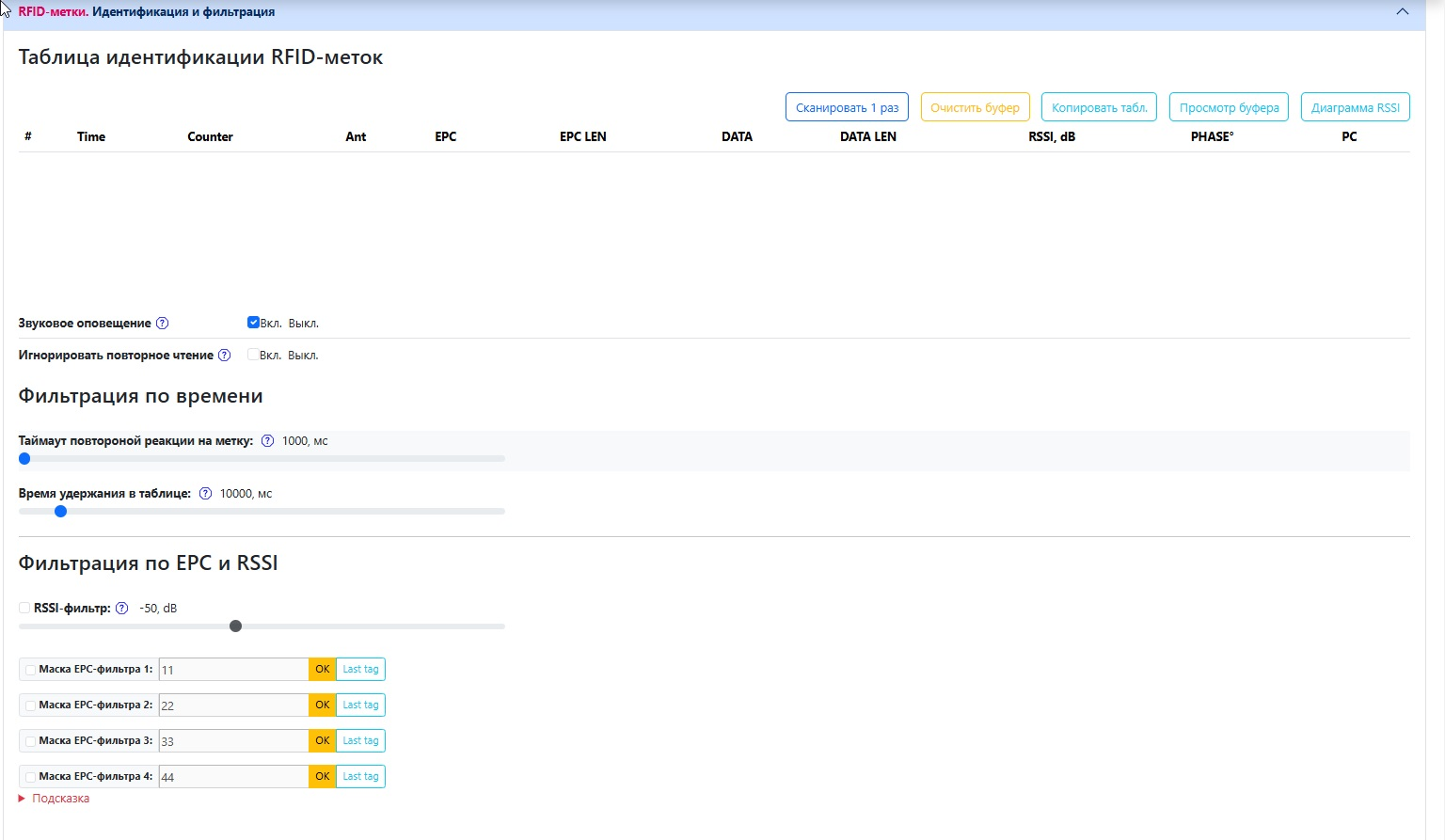

RFID-метки. Идентификация и фильтрация

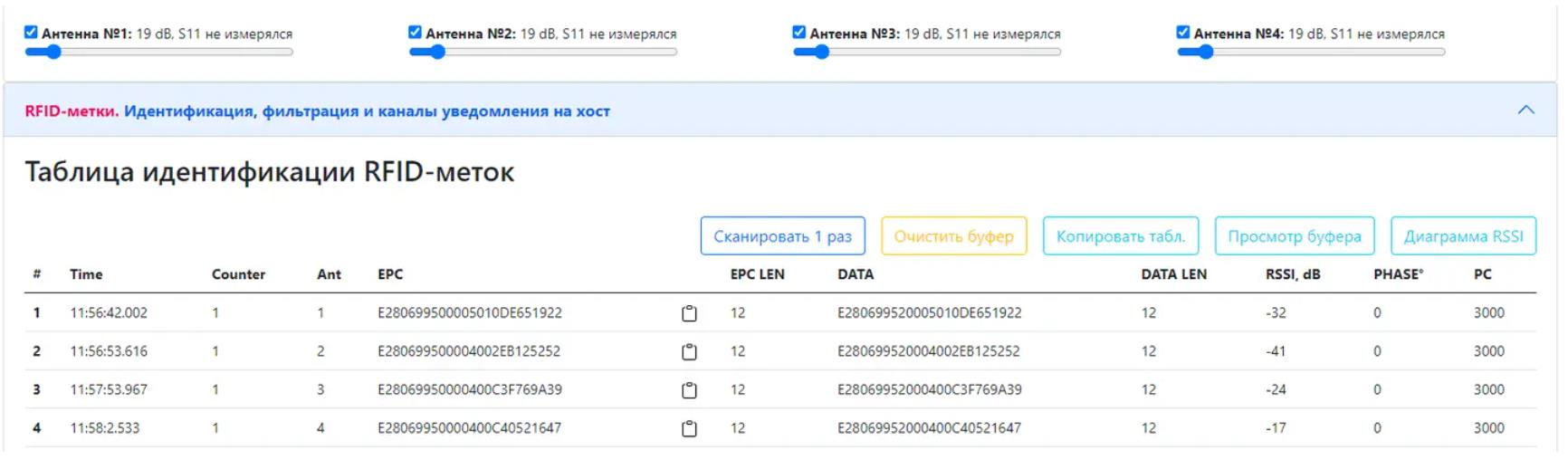

Таблица идентификации RFID-меток
№
Время
Счётчик
Ант.
EPC
Длина EPC
Данные
Длина данных
RSSI (дБ)
Фаза*
PC
Действия
Кнопки
  • Сканировать 1 раз — используется только при отключенном непрерывном сканировании.
  • Очистить буфер - Необходима для очистки Таблица идентификации RFID-меток в случае если Время удержания в таблице стоит Бесконечность
  • Копировать таблицу
  • Просмотр буфера
  • Диаграмма RSSI - Отдельная вкладка где строиться график RSSI метки.
Настройки оповещения
  • Звуковое оповещение: ☑ Вкл ☐ Выкл
Звуковой сигнал подается при обнаружении новой метки незамедлительно. Далее каждый раз при истечении таймаута "Время сна метки" если RFID-метка всё ещё находится в поле действия. Если появляются сразу две метки и более, то все они попадут в таблицу идентификации, но при этом звуковой сигнал подаётся только один раз и далее по истечению указанного таймаута.
  • Игнорировать повторное чтение: ☑ Вкл ☐ Выкл
Если стоит этот флаг, то RFID-метка не будет прочитана дважды. Попадет в таблицу доступа и далее будет игнорироваться системой до тех пор, пока она не удалиться по истечению времени удержания в таблице или при очистке буфера целиком. Вне зависимости от значений фильтров, параметров антиколлизии и других настроек, любые действия с меткой не будут производиться, в том числе, инкремент счетчика CNT.
Параметры фильтрации
По времени
  • Таймаут повторной реакции на метку: 1000 мс
Метка, попадая в поле действия RFID-антенны, отвечает мгновенно. Также производятся действия, предусмотренные алгоритмом, например отправка уведомлений, коммутации реле. Далее, действия производятся по истечению этого параметра.
  • Время удержания в таблице: 10000 мс
Данный параметр используется, в основном, просто для наглядности. Так проще отследить, какие метки попадали в поле действия RFID-антенны. По истечении времени "удержания" метка удаляется из таблицы.

По сигналу
  • RSSI-фильтр: -50 dB
Все метки, у которых ослабление RSSI ниже заданной уставки, будут игнорироваться. Низкий уровень RSSI означает "слабый" сигнал при ответе метки. Высокий уровень RSSI означает стабильный, уверенный сигнал при ответе метки. Ограничить чтение по уровню сигнала RSSI или же ограничить чтение метки антенной при постепенном ослаблении сигнала.
  • Ограничение по уровню сигнала RSSI устанавливается с помощью ползунка в пункте

  • Для ограничения считывания меток, отдаляющихся, а не приближающихся, к антенне и уже считанной другой антенной, необходимо выбрать второй пункт «Antipass back №2».
EPC-фильтры
Проверяется часть EPC-номера на соответствие фильтру.
Например, фильтр 4E37 означает, что метка будет зафиксирована системой только если 1-й и 2-й байты будут иметь значение "4E37"; при этом все остальные байты не важны. Если включены сразу несколько фильтров, то они работают по логике "ИЛИ".
Фильтр
Значение
Кнопка
Источник
☐ Маска EPC-фильтра 1:
[11]
[OK]
Last tag
☐ Маска EPC-фильтра 2:
[22]
[OK]
Last tag
☐ Маска EPC-фильтра 3:
[33]
[OK]
Last tag
☐ Маска EPC-фильтра 4:
[44]
[OK]
Last tag
Номер фильтра зависит от партии RFID-меток, приобретаемых у производителя меток. Если приобретаются оригинальные метки SAUK вместе с RFID-системой, то этот фильтр уже установлен в офисе компании SAUK.
Фильтрация по Антенне
  • Antipass back №1: Метка не должна менять антенну
Настройка для многоканальных систем. Если метка впервые обнаружена антенной №1, то она не будет идентифицироваться остальными антеннами до тех пор пока не закончится таймаут удержания метки в таблице идентификации. Это справедливо для остальных антенн.
  • Antipass back №2: С условием превышения уровня сигнала RSSI
Аналогично Antipass back №1, но смена антенны может произойти если уровень сигнала RSSI на другой антенне выше, чем на той, которая впервые идентифицировала метку.

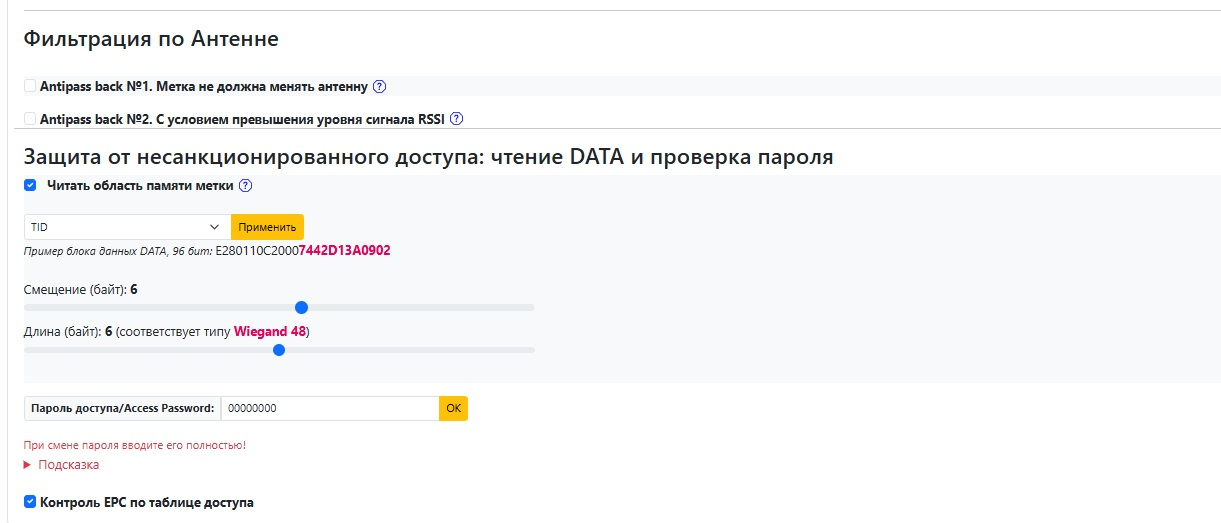

Защита от несанкционированного доступа Чтение DATA
и проверка пароля
Для настройки фильтрации по паролю доступа Access Password необходимо выбрать «Читать TID область памяти метки». И прописать пароль в поле ввода – он должен состоять из 8 символов HEX (цифры от 0 до 9 и буквы латинского алфавита от A до F). Недостающие символы будут заменены нулями.

Обратите внимание, что для того, чтобы RFID-метка могла пройти эту фильтрацию, пароль, записанный на ней, должен совпадать с паролем, введенным в поле ввода.
Если в поле ввода пароля доступа введены все нули, то есть 0000000, то пароль проверяться не будет. Работа с таблицей доступа
Управление каналами уведомлений Modbus, UART, Wi-Fi, Ethernet, MQTT
Для того, чтобы настроить уведомления, необходимо перейти в режим «Эксперт» (Режим «Стандарт» и «Эксперт»), перейти на вкладку «Управление каналами уведомлений Modbus, UART, Wi-Fi, Ethernet, MQTT», как на рисунке 25 и рисунке 26 и настроить уведомления по выбору, заполнив требуемые пункты корректной информацией и поставив галочку напротив.
Рисунок 25. Вкладка уведомлений
Рисунок 26. Канал уведомления MQTT
Настройки UART
  • Скорость обмена: 9600
  • Длина данных: 8 бит
  • Контроль четности: поле
  • Стоп-биты: 1
Проверка UART (RS232)
В программном обеспечении RFID-считывателя реализована функция проверки UART интерфейса, соответственно, интерфейсной шины RS232 (проверка RS485 невозможна).
WEB-интерфейс считывателя => режим «Эксперт» => вкладка меню «Управление каналами уведомлений». Ищите кнопку Проверка UART, выделенную желтым цветом, результат диагностики отобразится в журнале, а также соответствующая надпись появится рядом с кнопкой.
Инструкция по проверке UART
  • Отключите линии RX и TX от конечного устройства (контроллера)
  • Замкните линии RX и TX между собой
  • Нажмите на кнопку **Проверка UART**.
  • Считыватель сформирует посылку A0 00 FF 01 02 0D 0A, и отправит её по линии TX, она же должна прийти обратно по линии RX.
  • Если то, что отправлено совпало с тем, что принято, то проверка пройдена успешно, если не совпало или не пришло в течение 500 мс, то тест не пройден.
Критерии успешности
  • Если отправленные данные совпадают с принятыми в течение 500 мс - тест пройден
  • Если данные не совпадают или не приходят в течение 500 мс - тест не пройден
Рисунок 23. Внешний вид проверки UART в WEB-интерфейсе

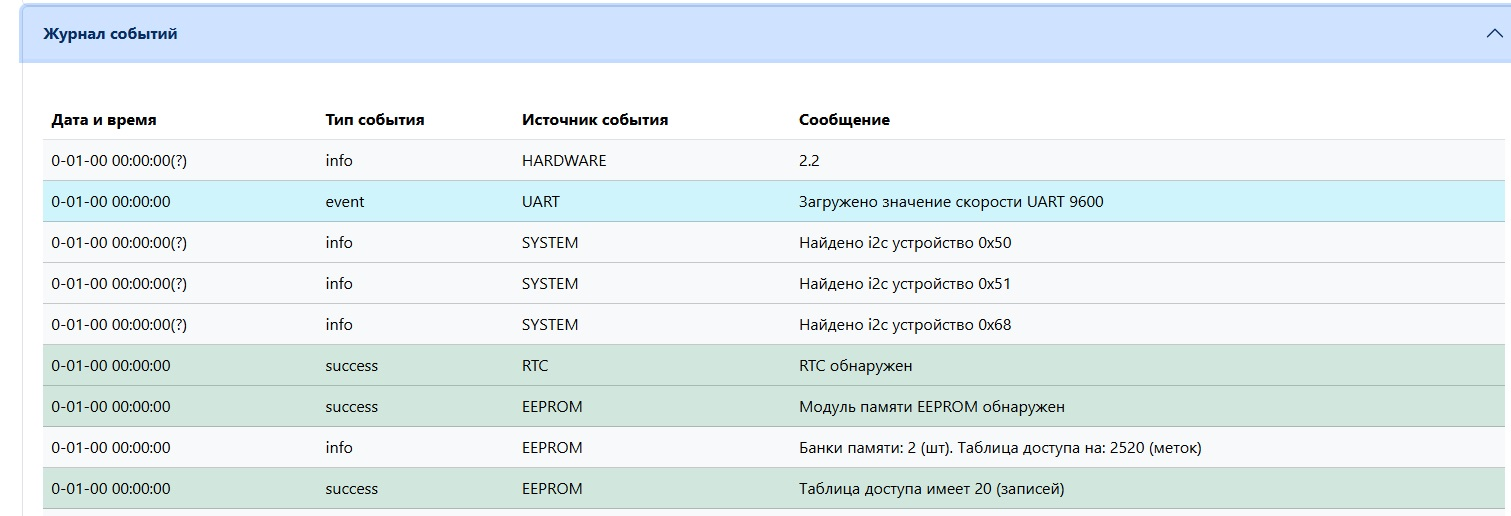

Рисунок 24. Соответствующие строки в журнале событий
Виды уведомлений
☐ ВLE-клавиатура

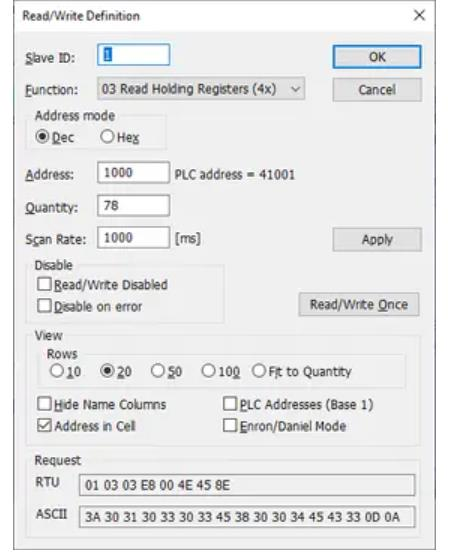

☐ MODBUS RTU (для RS485, RS232) Адрес устройства: 1 Ответ с отсрочкой: задержка 100 мс Modbus
☐ MODBUS TCP/IP (для Wi-Fi и Ethernet) Порт: 502 Modbus
☐ UART уведомления
☐ Socket-уведомления: IP-адрес: порт: 8090 Таймаут соединение, мс:
Настройка формата уведомлений
☐ Фиксированный байтовый формат уведомлений
A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A
☐ Фиксированный формат уведомлений в виде JSON-строк
{"SN":"982DEC","RTC":"1114.296","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12} {"SN":"982DEC","RTC":"1114.296","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12} {"SN":"982DEC","RTC":"1132.196","ANT":1,"EPC":"781538212000602302A2DA56","EPCLEN":12,"RSSI":- 40,"BANK":2,"DATA":"E28038212000602302A2DA56","DATALEN":12}
☐ Настраиваемый формат уведомлений в виде ASCII
[781538212000602302A2DA56E28038212000602302A2DA56] [781538212000602302A2DA56E28038212000602302A2DA56] [781538212000602302A2DA56E28038212000602302A2DA56]
☐ Настраиваемый формат уведомлений в виде байт
5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D 5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D 5B 78 15 38 21 20 00 60 23 02 A2 DA 56 E2 80 38 21 20 00 60 23 02 A2 DA 56 5D
Параметры уведомлений
Префикс [
☐ Добавлять длину EPC (для ASCII-формата в байтах, иначе в битах)
☐ Добавлять EPC
☐ Добавлять длину TID (для ASCII-формата в байтах, иначе в битах)
☐ Добавлять TID
☐ Добавлять номер антенны
☐ Добавлять уровень сигнала от метки RSSI
Суффикс: ]
☐ Добавлять «возврат каретки \r 0x0D CR» и «перевод строки \n 0x0A LF»
☐ Событие KeepAlive Если RFID-метки в зоне действия RFID-системы отсутствуют, то 1 раз в 5 секунд система отправляет событие KeepAlive.
Примечание: Событие транслируется только при установленном флаге "Непрерывное сканирование".
Чтение EPC 781538212000602302A2DA56 + TID E28038212000602302A2DA56 с авторизацией, с фильтрацией EPC по префиксу 7815
Фиксированный байтовый формат:
A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A A0 00 02 0C 78 15 38 21 20 00 60 23 02 A2 DA 56 0C E2 80 38 21 20 00 60 23 02 A2 DA 56 01 28 0D 0A
Управление реле
Функция антикражи в системе работает следующим образом: когда метка, соответствующая заданным параметрам фильтрации, попадает в зону действия системы, срабатывает встроенное реле. Поскольку светозвуковой оповещатель подключён к этому реле, настройка параметров его срабатывания определяет длительность активации сигнала.
Рисунок 27. Вкладка Управление реле
"Управление реле" предназначена для настройки и управления состоянием различных реле и SSR (Solid State Relays). На странице отображаются параметры для каждого устройства, а также возможность группового управления.
Общие элементы
- Управлять блоком реле:
Флажок для активации/деактивации группового
управления всеми устройствами на странице.

 - Включается при необходимости
одновременного изменения параметров
нескольких реле или SSR.
Настройки для каждого устройства
Для каждого устройства (реле и SSR)
присутствуют следующие поля:

1. Название устройства:
- Реле №1
- Реле №2
- SSR №1
- SSR №2

2. Флажок выбора:
  - Каждое устройство имеет флажок слева
для его выбора при групповом управлении.

3. Критерий срабатывания:
- "Если сигнал от антенны:"
- Выбор антенн:
- ☐ №1
- ☐ №2
- ☐ №3
- ☐ №4
- Примечание: Можно выбрать одну или
несколько антенн, которые будут триггерить
устройство.

4. Кнопка "Проверить":
  - Желтая кнопка для тестирования
выбранного устройства.

5. Длительность коммутации:
- "Длительность коммутации"
- Значение по умолчанию: 500 мс
- Полоса регулировки: Горизонтальная
полоса с ползунком для изменения значения
длительности коммутации.

Особенности интерфейса - Все поля настраиваются индивидуально для каждого устройства. - При активации "Управлять блоком реле" можно изменять параметры сразу для всех выбранных устройств. - Ползунки длительности коммутации позволяют точно настроить время переключения.

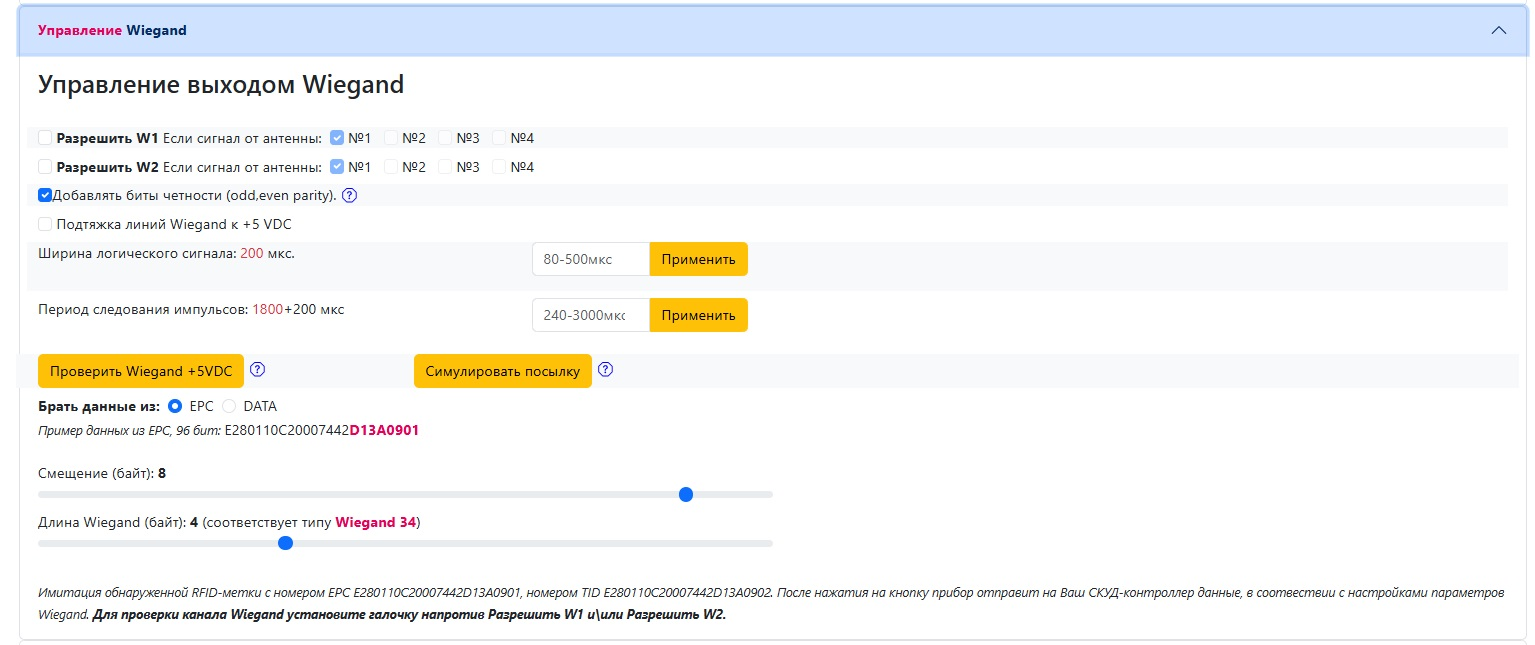

Управление выходом Wiegand
Управление выходом Wiegand предназначена для настройки параметров интерфейса Wiegand, который используется для взаимодействия с устройствами контроля доступа. На странице представлены различные настройки, позволяющие оптимизировать работу интерфейса.
Настройка разрешения Wiegand
  • Разрешить W1:
    • Флажок активации/деактивации канала Wiegand 1.
    • Если выбрано, сигнал от антенны будет передаваться через канал W1.
    • Доступные антенны: 1-4.
  • Разрешить W2:
    • Флажок активации/деактивации канала Wiegand 2.
    • Если выбрано, сигнал от антенны будет передаваться через канал W2.
    • Доступные антенны: 1-4.
Добавлять биты четности
Флажок для добавления битов четности (odd/even parity) к передаваемым данным. Для протоколов Wiegand 26, 34 биты контроля чётности добавляются всегда, вне зависимости от установленного флага. Данный параметр влияет только на выбор между протоколами Wiegand 40\42 или между 48\50.
Подтяжка линий Wiegand к +5 VDC
Флажок для включения подтяжки линий Wiegand к +5 Вольт постоянного тока.
Ширина логического сигнала
Параметр задает длительность логического сигнала (по умолчанию: 200 мкс). Диапазон изменения: 80–500 мкс.
  • Кнопка "Применить" для сохранения изменений.
Период следования импульсов
Параметр задает время между последовательными импульсами (по умолчанию: 1800+200 мкс). Диапазон изменения: 240–3000 мкс.
  • Кнопка "Применить" для сохранения изменений.
Проверить Wiegand +5VDC
Желтая кнопка для тестирования работоспособности интерфейса Wiegand. По команде на проверку происходит коммутация портов Wiegand с удержанием в течение 1 секунды. Проверка производится вольтметром на портах Wiegand. Линия подтянутая к опорному напряжению, например к +5 VDC, на 1 секунду будет просажена до 0 Вольт, после чего потенциал снова будет +5 Вольт.
Симулировать посылку
Желтая кнопка для симуляции отправки данных через интерфейс Wiegand. Ваш прибор выступает в роли считывателя и подключается к контроллеру СКУД. При обнаружении новой метки, соответствующей критериям фильтрации, подача сигнала на интерфейс Wiegand производится незамедлительно. Далее каждый раз при истечении таймаута "Время сна метки" если RFID-метка всё ещё находится в поле действия.
Настройка источника данных
Брать данные из
Выбор источника данных для передачи через интерфейс Wiegand:
  • EPC
  • DATA
Пример данных из EPC (96 бит): E280110C20007442D13A0901.

Смещение (байт)
Параметр задает смещение данных в байтах.
Длина Wiegand (байт)
Параметр задает длину передаваемого Wiegand-кода в байтах (4, соответствует типу Wiegand 34).
Дополнительная информация
  • Имитация обнаруженной RFID-метки: При нажатии кнопок "Проверить Wiegand +5VDC" или "Симулировать посылку" система имитирует обнаружение RFID-метки с номером EPC E280110C20007442D13A0901 и номером TID E280110C20007442D13A0902.
  • Для проверки канала Wiegand рекомендуется установить галочку напротив "Разрешить W1" и/или "Разрешить W2".
Особенности интерфейса
  • Все параметры можно настраивать индивидуально.
  • Наличие кнопок "Применить" позволяет сохранять изменения технических параметров.
  • Возможность тестирования и симуляции работы интерфейса без физического считывания карты. Подключение к СКУД-контроллеру по Wiegand
Управление контроллером светофоров

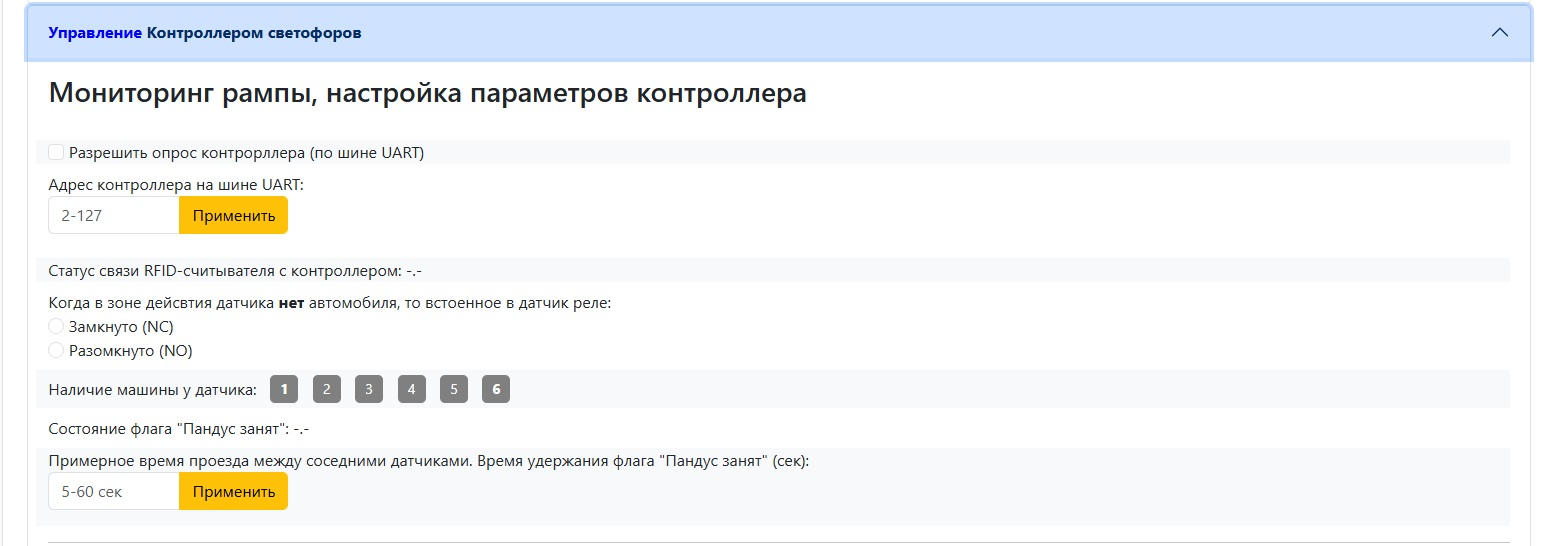

Управление контроллером светофоров предназначена для мониторинга работы рампы и настройки параметров контроллера светофоров. На странице отображаются ключевые настройки и статусы связи между устройствами.
Мониторинг рампы, настройка параметров контроллера
Разрешить опрос контроллера (по шине UART)
- Флажок выбора Разрешить опрос контроллера (по шине UART): Включение/выключение возможности опроса контроллера через шину UART. - Это позволяет получать данные с контроллера светофоров для мониторинга и управления.
Адрес контроллера на шине UART
- Поле ввода: Устанавливает адрес контроллера на шине UART (например, `2-127`). - Кнопка Применить: Сохраняет указанный адрес контроллера.
Статус связи RFID-считывателя с контроллером
- Отображается текущий статус связи между RFID-считывателем и контроллером светофоров.
Когда в зоне действия датчика нет автомобиля, то встроенный в датчик реле:
- Выбор состояния реле при отсутствии автомобиля в зоне действия датчика:
 - ☐ Замкнуто (NC): Реле замкнется
при отсутствии автомобиля.
 - ☐ Разомкнуто (NO): Реле разомкнется
при отсутствии автомобиля.
Наличие машины у датчика:
- Панель с кнопками от 1 до 6: Позволяет выбрать номер датчика, который будет использоваться для обнаружения присутствия автомобиля.
Состояние флага "Пандус занят":
- Отображается текущее состояние флага "Пандус занят".
Примерное время проезда между соседними датчиками. Время удержания флага "Пандус занят" (сек):
- Поле ввода: Устанавливает примерное время проезда между соседними датчиками и время удержания флага "Пандус занят" (в секундах от 5 до 60). - Кнопка Применить: Сохраняет указанное время.
Дата и время: Настройка системного времени

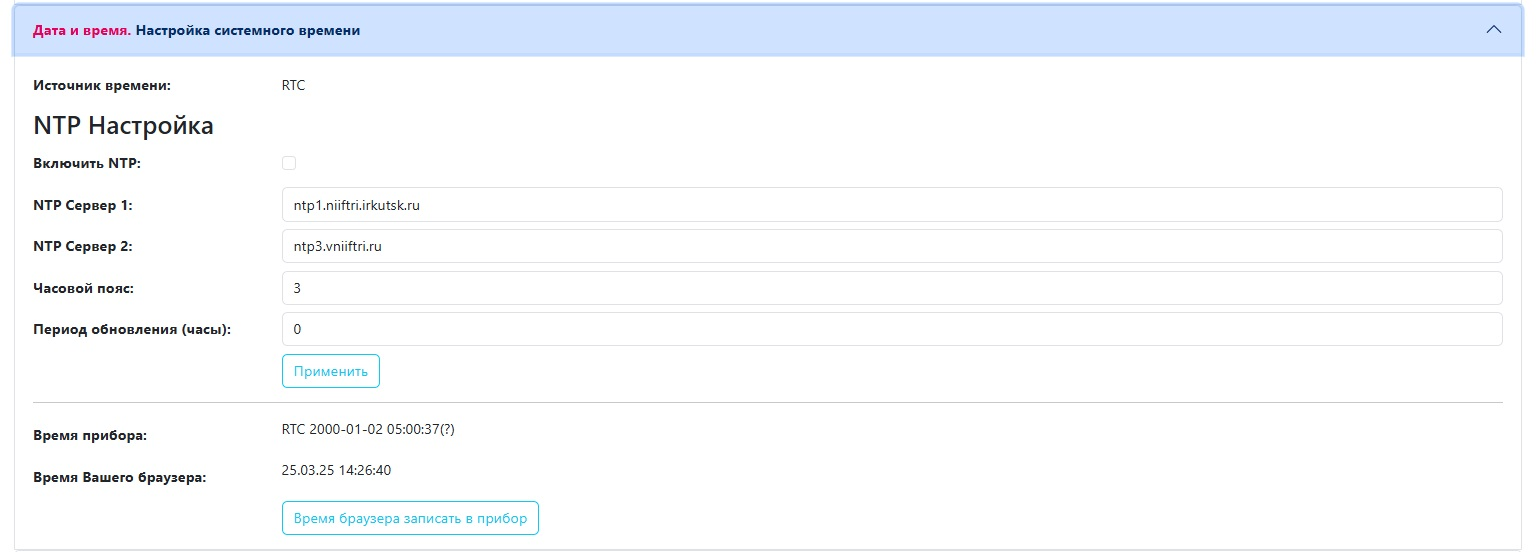

Дата и время: Настройка системного времени предназначена для управления источником времени системы и настройки синхронизации через протокол NTP (Network Time Protocol). На странице отображаются параметры для выбора источника времени, настройки серверов NTP и другие важные параметры.
Общая информация
- Источник времени: Указывается текущий источник времени системы. По умолчанию используется RTC (Real-Time Clock).

Настройка NTP
Включить NTP - Флажок для активации/деактивации синхронизации времени через NTP. - Если флажок установлен, система будет получать точное время с указанных NTP-серверов.
NTP Сервер 1 - Поле для ввода адреса первого NTP-сервера. - Пример значения: `ntp1.niiftri.irkutsk.ru`.
NTP Сервер 2 - Поле для ввода адреса второго NTP-сервера. - Пример значения: `ntp3.vniftri.ru`.
Часовой пояс - Параметр для установки часового пояса системы. - Значение по умолчанию: `3` (например, UTC+3).
Период обновления (часы) - Параметр задает интервал синхронизации времени с NTP-серверами (в часах). - Значение по умолчанию: `0` (автоматическая синхронизация).
Кнопка "Применить" - Кнопка для сохранения изменений параметров NTP.
Информация о времени
Время прибора - Отображает текущее время устройства (RTC). - Пример значения: `RTC 2000-01-02 05:00:37`.
Время Вашего браузера - Отображает текущее время вашего браузера. - Пример значения: `25.03.25 14:26:40`.
Кнопка "Время браузера записать в прибор" - Кнопка для синхронизации времени устройства с временем вашего браузера.
Особенности интерфейса
- Все параметры можно настроить индивидуально. - После изменения параметров необходимо нажать кнопку "Применить" для сохранения настроек. - Возможность ручной синхронизации времени через кнопку "Время браузера записать в прибор".

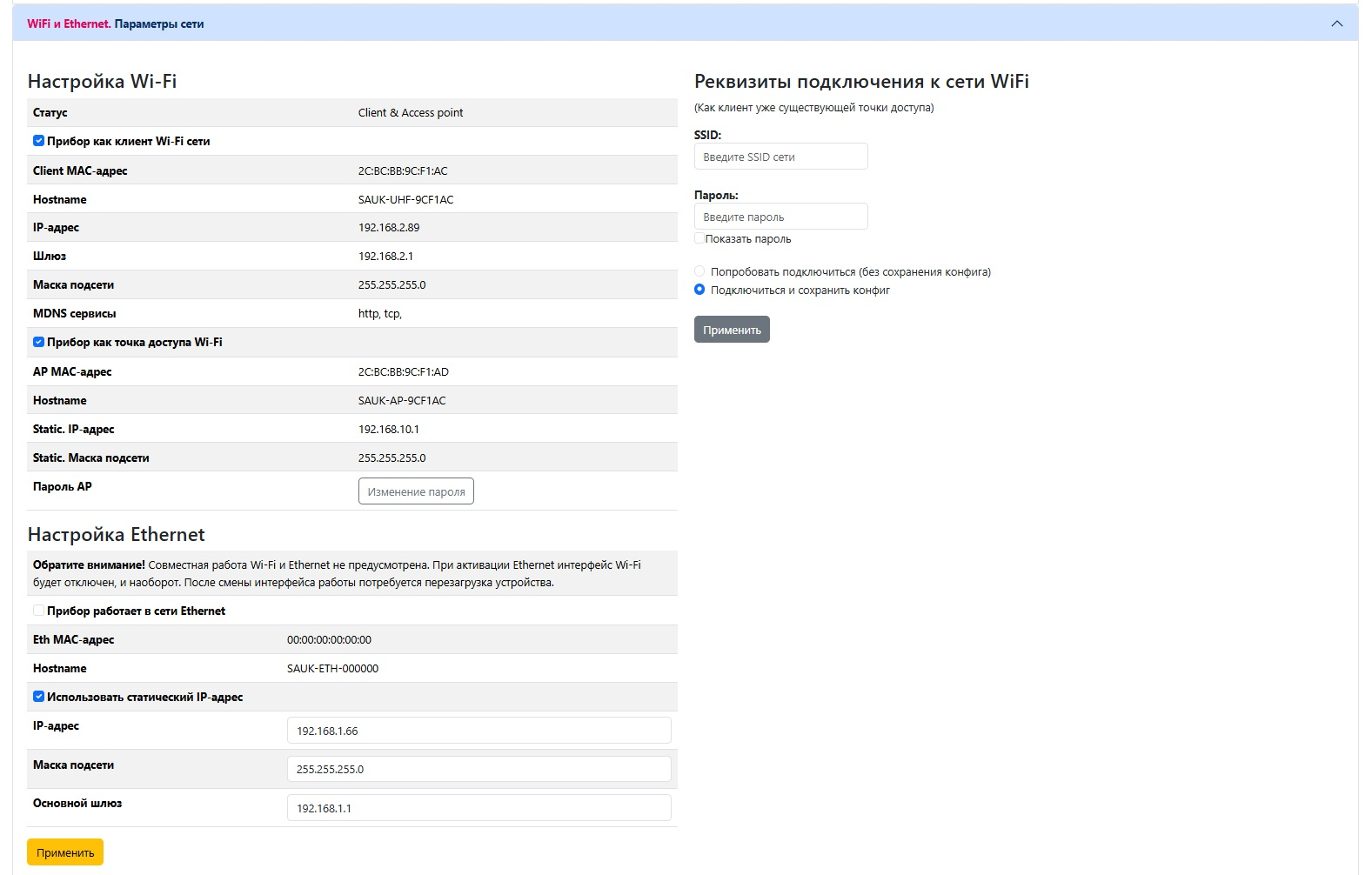

Wi-Fi и Ethernet: Параметры сети
Wi-Fi и Ethernet: Параметры сети предназначена для настройки параметров подключения устройства к сетям Wi-Fi и Ethernet. На странице представлены разделы для настройки Wi-Fi и Ethernet, а также важные уведомления о совместной работе интерфейсов.
Настройка Wi-Fi
Общая информация - Статус: Указывается текущий режим работы Wi-Fi (например, `Client & Access point`).
Прибор как клиент Wi-Fi сети
- Client MAC-адрес: Автоматически отображается MAC-адрес устройства.
- Hostname: Имя хоста устройства (по умолчанию: `SAUK-UHF-......`).
- IP-адрес: IP-адрес устройства в сети Wi-Fi.
- Шлюз: Адрес шлюза сети Wi-Fi.
- Маска подсети: Маска подсети сети Wi-Fi.
- MDNS сервисы: Список используемых протоколов MDNS.
Прибор как точка доступа Wi-Fi
- AP MAC-адрес: Автоматически отображается MAC-адрес точки доступа.
- Hostname: Имя хоста точки доступа (по умолчанию: `SAUK-AP-.....`).
- Static. IP-адрес: Статический IP-адрес точки доступа.
- Static. Маска подсети: Маска подсети точки доступа.
- Пароль AP: Пароль для защиты точки доступа (можно изменить через кнопку "Изменение пароля").
Реквизиты подключения к сети Wi-Fi
(Как клиент уже существующей точки доступа) - SSID: Поле для ввода имени сети Wi-Fi (SSID).
- Пароль: Поле для ввода пароля сети Wi-Fi.
- Показать пароль: Флажок для отображения введенного пароля.
- Попробовать подключиться (без сохранения конфига): Флажок для тестового подключения без сохранения настроек.
- Подключиться и сохранить конфиг: Флажок для подключения и сохранения настроек.
- Применить: Кнопка для сохранения изменений параметров Wi-Fi.
Настройка Ethernet
Обратите внимание! Совместная работа Wi-Fi и Ethernet не предусмотрена. При активации Ethernet интерфейс Wi-Fi будет отключен, и наоборот. После смены интерфейса работы потребуется перезагрузка устройства.
- Прибор работает в сети Ethernet Флажок для подключения по Ethernet
- Eth MAC-адрес: Автоматически отображается MAC-адрес Ethernet-интерфейса.
- Hostname: Имя хоста устройства в сети Ethernet (по умолчанию: `SAUK-ETH-......`).
- Использовать статический IP-адрес: Флажок для выбора статического или динамического IP-адреса.
- IP-адрес: Поле для ввода статического IP-адреса.
- Маска подсети: Поле для ввода маски подсети.
- Основной шлюз: Поле для ввода адреса основного шлюза сети.
Применить Кнопка для сохранения изменений параметров Ethernet при работе по статике.
Особенности интерфейса
- Все параметры можно настроить индивидуально. - Для применения изменений необходимо нажать соответствующую кнопку "Применить". - При смене интерфейса (Wi-Fi → Ethernet или Ethernet → Wi-Fi) требуется перезагрузка устройства.
Дополнительно
Дополнительно содержит настройки для управления световой и звуковой индикацией устройства, а также другие дополнительные функции.

Перезагрузка системы
- Желтая кнопка Перезагрузка системы, которая позволяет выполнить перезагрузку устройства.

Управление световой и звуковой индикацией

Подать звуковой сигнал
- Кнопка Подать сигнал используется для генерации звукового сигнала и мигания светодиодной индикации на устройстве. - Это полезно для поиска устройства, особенно если используется несколько приборов SAUK.

Звуковой сигнал при запуске прибора
- Флажок выбора Вкл. / Выкл.: Включение/выключение звукового сигнала при запуске или перезапуске устройства. - Этот сигнал используется для оповещения оператора о том, что произошел запуск или перезапуск прибора. - Обычно используется при проведении пуско-наладочных работ.

Время посуточной перезагрузки прибора
- Флажок выбора Вкл. / Выкл.: Включение/выключение автоматической ежедневной перезагрузки устройства. - Поле ввода времени: Устанавливает время ежедневной перезагрузки в формате ЧЧ:ММ:СС (например, `23:59:59`). - Описание: Устройство будет автоматически перезагружаться каждый день в указанное время. Если устройство работает непрерывно более 24 часов и 10 минут, оно также будет перезагружено.

Перезагрузка RFID-чипа по питанию
- Флажок выбора Вкл. / Выкл.: Включение/выключение автоматической перезагрузки RFID-чипа при изменении питания. - Полоса регулировки Таймаут: 3500, мс: Устанавливает время задержки перед перезагрузкой RFID-чипа после изменения состояния питания. - Описание: Если оборудование поддерживает аппаратную перезагрузку RFID-чипа (начиная с версии Hardware 1.7 и выше), то при изменении питания RFID-чип будет перезагружен. Соответствующее уведомление будет выведено в журнале событий.
Журнал событий
Просмотр системного журнала событий.

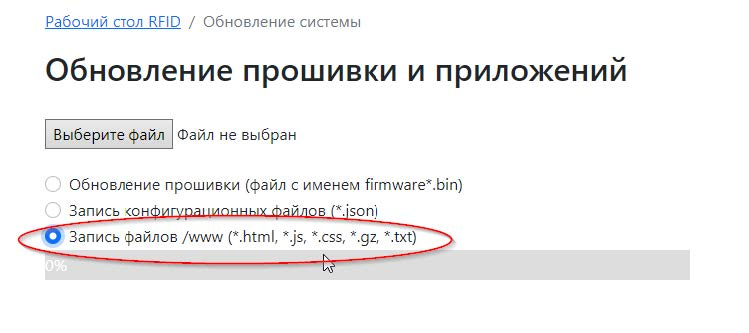

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОШИВКИ
Имеется возможность обновить встроенное в SAUK E4 ПО согласно инструкции ниже. Прежде чем обновлять, свяжитесь с технической поддержкой SAUK для того, чтобы уточнить детали и получить файлы обновления.

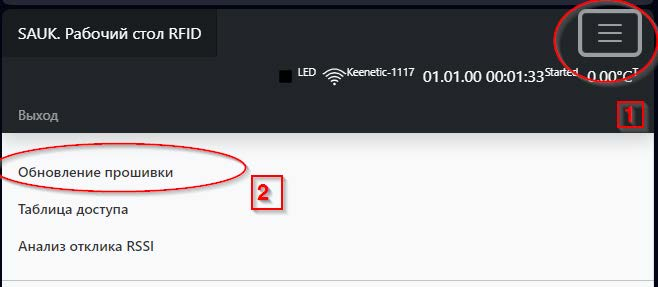

При работе со смартфона необходимо зайти в меню в правом верхнем углу, выбрать «Обновление прошивки»:

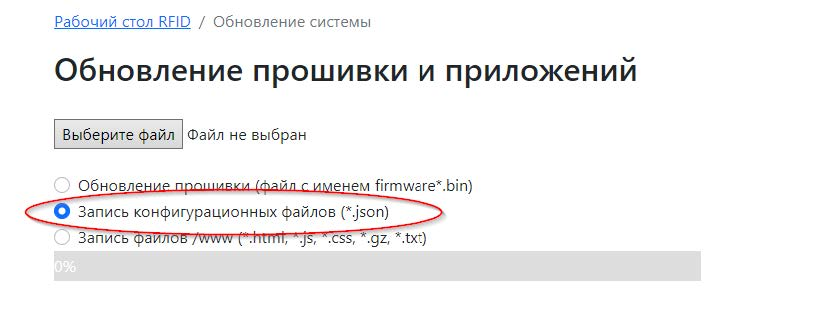

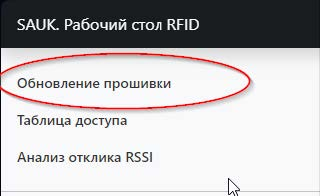

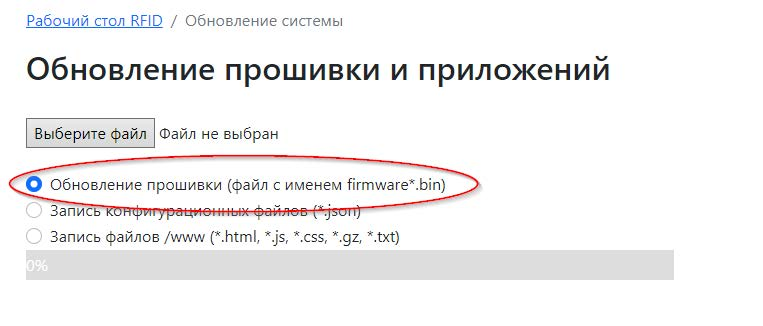

При работе с ПК необходимо выбрать «Обновление прошивки» в меню в верхнем левом углу:
Далее 1 по 3 пункт заливаются:
1. index.html 2. dashboard.js 3. upgrade.html
Файл номер 4 заливается через:
4. files.json Далее 6 по 8 пункт заливаются:
6. getbuffer.html 7. rssi.html 8. table.txt
И последний файл заливается на устройство через:
9. firmware_X.X_X.XX_.bin
После перезагрузки Shift +F5.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ОБЩИЕ УКАЗАНИЯ
Техническое обслуживание (далее – ТО) изделия проводится во время комплексного технического обслуживания системы, в которую входит считыватель. ТО проводится в планово-предупредительном порядке и предусматривает следующую периодичность работ:
  • ТО-1 – ежемесячное техническое обслуживание
  • ТО-2 – полугодовое техническое обслуживание
Перечень работ для каждого вида ТО приведен в таблице ниже (таблица 13). ТО устройства проводится на месте его эксплуатации. Работы, при необходимости, проводятся при отключенных источниках питания, в остальных случаях – без отключения.
МЕРЫ БЕЗОПАСНОСТИ
К техническому обслуживанию устройства допускаются лица, изучившие настоящее руководство, а также прошедшие аттестацию по технике безопасности на 3 группу допуска по электробезопасности и инструктаж по технике безопасности на рабочем месте.
Смонтированное и настроенное изделие работает автономно и постоянного внимания со стороны пользователя не требует.
Запрещается во время работы технических средств замыкать и размыкать разъемные соединения – это может привести к выходу из строя как самого изделия, так и подключаемых к нему устройств.
Не допускать, чтобы сетевые и интерфейсные кабели были скручены или передавлены. Не располагайте шнуры там, где их легко повредить.
Не помещайте изделие на неустойчивую поверхность.
ПОРЯДОК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Таблица 13. Техническое обслуживание
Наименование работы
Виды ТО
Отключение питания
Примечание
Контроль работоспособности считывателя по свечению индикаторов
+
+
-
Визуальная проверка сохранности корпуса
+
+
- По внешнему виду
Очистка поверхности корпуса от пыли и загрязнений
+
+
+
Визуальная проверка кабельных соединений
-
+
-
Проверка световой индикации и звуковой сигнализации
+
+
-
УСЛОВИЯ ЭКСПЛУАТАЦИИ
ОБЩИЕ УКАЗАНИЯ
Для сохранения гарантии рекомендуется воздержаться от механических воздействий на устройство в целом, а также от необоснованного нарушения конструктивной целостности изделия. Перед использованием считывателя убедитесь, что напряжение в источнике питания соответствует требуемому.
Важно! Если считыватель находился в условиях отрицательной температуры, необходимо выдержать его не менее 4 часов при комнатной температуре (+25 ± 10°С) для предотвращения конденсации влаги.
Не бросайте считыватель, не допускаются падения или сильная тряска устройства. Не допускается попадание воды и других жидкостей внутрь изделия.
Таблица 14. Условия окружающей среды
Параметр
Расшифровка
Рекомендуемая температура использования
• от -25° до +55°С, без выпадения конденсата
• от -55° до +85°С, без выпадения конденсата (опционально при поставке в составе термошкафа)
Допустимая температура использования
• от -35° до +85°С, без выпадения конденсата
• от -55° до +85°С, без выпадения конденсата (опционально при поставке в составе термошкафа)
Температура хранения
от +20° до +25°С, без выпадения конденсата
Относительная влажность
от 10% до 95% без выпадения конденсата
Класс защиты от пыли и влаги IP
• IP56
• IP65 (опционально при поставке в составе термошкафа)
Класс защиты IP56 предполагает использование устройства в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам.
RFID считыватель излучает электромагнитные волны в радиодиапазоне и может негативно повлиять на работу медицинского электронного оборудования. При установке рядом с другим оборудованием рекомендуется убедиться в отсутствии негативного влияния устройства на работу этого оборудования.
Важно! Узнайте у врача или производителя медицинского устройства, существует ли вероятность возникновения помех для его функционирования при использовании данного устройства.
ООО «САУК» обращает особое внимание, что устройство, на которое распространяется действие данного руководства, не имеет компонентов и методов тестирования, обеспечивающих уровень надежности, пригодный для использования в хирургических имплантах или в связи с ними, или в качестве критических компонентов в любых системах жизнеобеспечения, сбой в работе которых может привести к любым негативным последствиям.
МАРКИРОВКА
Считыватель имеет маркировку в виде наклейки, расположенной на боковой стенке корпуса. На наклейке нанесена следующая информация:
  • Класс прибора;
  • Наименование;
  • Серийный номер;
  • Производитель;
  • Информация о питании.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортирование RFID-считывателя SAUK Е4 следует производить в транспортной упаковке автомобильным, железнодорожным, авиационным, речным или морским транспортом с обеспечением защиты от дождя и снега. При транспортировании должны соблюдаться следующие внешние условия: температура окружающего воздуха от минус 25 до плюс 55 °С; относительная влажность до 95% без конденсации влаги при температуре окружающего воздуха до 35 °С.
Хранение считывателя в потребительской упаковке осуществляется в закрытых отапливаемых хранилищах при температуре от плюс 20 до плюс 25 °С и относительной влажности до 95%. Конденсация влаги не допускается.
Хранение следует выполнять на стеллажах. Складирование считывателей друг на друга не допускается. Расстояние до отопительных приборов должно быть не менее 0,5 м. Воздух не должен содержать пыли, паров кислот и щелочи, а также газов, вызывающих коррозию. При хранении не требуется консервация и обслуживание.
УТИЛИЗАЦИЯ
Утилизацию изделия производить в регионе по месту эксплуатации изделия в соответствии с ГОСТ 30167-95 и региональными нормативными документами. Изделие не содержит в своем составе опасных или ядовитых веществ, способных нанести вред здоровью человека или окружающей среде, поэтому утилизация изделия может производиться по правилам утилизации общепромышленных отходов.
Для подготовки к утилизации составных частей необходимо их демонтировать и удалить из изделия. Отправка на утилизацию составных частей изделия, признанных негодными к дальнейшему использованию, осуществляется в соответствии с правилами, предусмотренными в организации, эксплуатировавшей изделие. Перед отправкой на утилизацию рекомендуется удалить всю информацию, хранящуюся на карте памяти.
При утилизации корпус изделия может быть подвергнут вторичной переработке. Остальные компоненты (электронные платы, разъёмы и т.п.) содержат крайне малые величины драгоценных металлов и, поэтому, их вторичную переработку производить не целесообразно.
ГАРАНТИЯ
Изготовитель ООО «САУК» гарантирует соответствие считывателя требованиям конструкторской документации при соблюдении потребителем требований эксплуатации, хранения, монтажа и транспортирования.
Гарантийный срок изделия – 1 год с момента продажи. Срок службы не менее 3 лет.
Гарантия не распространяется на считыватель в следующих обстоятельствах:
  • Несоблюдение условий эксплуатации;
  • Механическое повреждение считывателя;
  • Повреждения, вызванные скачками электроэнергии в сети 220 Вольт (используйте стабилизированное напряжение ИБП);
  • Ремонт считывателя другим лицом, кроме Изготовителя.
Гарантийные обязательства не распространяются на элементы питания.
Гарантия распространяется на изделия, эксплуатирующиеся в разумных условиях согласно условиям транспортирования, хранения, монтажа и эксплуатации, указанным в паспорте или руководстве по эксплуатации.
При появлении признаков нарушения работоспособности изделия просьба обращаться в ООО «САУК» для получения квалифицированной консультации и оказания технической помощи. При обнаружении неисправности изделия в течение гарантийного срока составляется акт о необходимости ремонта и направлении изделия в ООО «САУК», г. Зеленоград.
ООО «САУК» не дает никаких гарантий функциональности ВСЕЙ системы, частью которой может быть данное устройство. Гарантия распространяется только на считыватель. На все оборудование других производителей, использующееся совместно с устройством, распространяются их собственные гарантии.
ОПИСАНИЕ ПРОТОКОЛА MODBUS RTU OVER TCP/IP (MODBUS TCP)
Holding register 0x03
Ниже описание формата представления данных в регистре Holding register 0x03 для версии 3.28 встраиваемого программного обеспечения RFID-считывателей SAUK:
  • с сетевым интерфейсом Ethernet или Wi-Fi
  • с проводными интерфейсами RS232, RS485.
Представлено описание для 4-х портового считывателя, как общий случай. При использовании 2-портового считывателя в обмене данными будут задействованы только части, относящиеся к антенне №1 и №2. Данные от метки, которая идентифицируется соответствующей антенной, представлены в отдельных группах.
Holding register 0x03 по адресу 1000 (содержит информацию об антеннах, в зоне действия которых находится RFID-метка). При наличии RFID-метки в поле действия антенны устанавливается флаг (значение байта 0x01, 0x10, 0x11). При пропадании метки из поля действия антенны флаг снимается.
Таблица 15. Holding register 0x03
Параметр
Адрес
R/W, тип
Описание, комментарий
Метка в поле антенн [4:3:2:1]
1000
R, [Byte:Byte]
Примеры:
  • 0х0100 – в поле действия антенны №3 есть метка
  • 0х1111 – метка есть в поле действия всех 4-х антенн
Результат записи данных в метку на антеннах и коды ошибок записи [4:3:2:1]
1001
R, [Byte:Byte]
Запись данных в метку выполняется через WRITE MULTIPLE REGISTERS 16, но результат кодирования возвращается через HOLDING REGISTER 3. Результат возвращается в виде 1 слова (2 байта) по каждой антенне независимо. Результат по каждой антенне имеет длину 4 бита (половина байта) и может содержать следующие коды:
  • 0 - UNKNOWN. Выставляется каждый раз при новой попытке записи данных в любой сектор памяти.
  • 1 - SUCCESS. Данные успешно закодированы в память метки.
  • 2 - NO TAG ERROR. Произведена попытка записи данных в память метки - нет метки в зоне действия.
  • 3 - TAG WRITE ERROR. Произведена попытка записи данных в память метки - ошибка записи данных в метку, вероятная причина.
  • 4 - ACCESS PASSWORD ERROR. Произведена попытка записи данных в память метки - указан неверный пароль.
  • F - UNKNOWN ERROR. Произведена попытка записи данных в память метки - неизвестная ошибка.
Ошибка пакета (пакет неверно сформирован на стороне устройства Master):
  • 0xCCCC - указан неверный номер антенны, значение должно быть от 1 до 4
  • 0xDDDD - неверная длина данных в посылке, должно быть строго фиксировано 17 слов (34 байта)
  • 0xEEEE - неверный адрес, должен быть указан адрес 2000.
Пример:
  • 0x0001 - метка, расположенная у антенны №1 закодирована успешно
  • 0x0030 - произведена попытка кодирования метки расположенной у антенны №2, но данные в память метки не были записаны. Вероятная ошибка - метка не поддерживает указанный в WRITE MULTIPLE REGISTERS 16 банк памяти или смещение записи данных в метку не соответствует размеру памяти метки.
Таблица 16. Holding register (0x03) по адресам 1002-1077
Секция данных от Антенны №1
Адрес
R/W, тип
Описание, комментарий
Номер антенны от 1 до 4
1002
R, [Byte:Byte]

Timestamp
1003, 1004
R, word
Системное время регистрации RFID-метки (общая длина 32 бита). Пример:
  • Значение слова по адресам 1003 и 1004, соответственно 0х2D79 0xC4FA
  • Дата и время 6.03.2023 11:56:42
Счетчик событий по метке
1005
R, word
Каждый новый факт сканирования одной и той же метки приводит к инкременту внутреннего счетчика
Уровень сигнала метки RSSI, dB
1006
R, word
Значение уровня сигнала ослабления, отрицательная величина, в большинстве случаев от -90 dB до -30 dB. При этом, -90 самый слабый сигнал, 0 - самый сильный.
Номер банка памяти EPC и количество данных EPC
1007
R, [0x01, Byte]
Для этой группы данных номер банка памяти константа 0x01, соответствует банку памяти EPC. В большинстве случаев количество передаваемых данных 12 байт, соответствует EPC нумерации 96 бит (самые распространённый способ кодирования UHF меток)
Данные из EPC-памяти метки
1008-1013
R, [Byte] массив 12 байт, 6 слов
EPC номер. Пример E280699500005010DE651922 в регистре выглядит следующим образом:
  • 1008 - 0xE280 ...
  • 1013 - 0x1922
Номер банка памяти дополнительных данных и количество данных
1014
R, [Byte, Byte]
Номер банка памяти с данными:
  • EPC 0x01
  • TID 0x02
  • USER 0x03
Данные из дополнительной памяти метки (EPC, TID или USER)
1015-1020
R, [Byte] массив 12 байт, 6 слов
TID номер. Пример E280699500005010DE651922 в регистре выглядит следующим образом:
  • 1015 - 0xE280 ...
  • 1020 - 0x1922
Секция данных от Антенны №2
1021-1039


Секция данных от Антенны №3
1040-1058


Секция данных от Антенны №4
1059-1077


На изображении ниже (рисунок 31) представлен внешний вид интерфейса встраиваемого программного обеспечения SAUK, доступного через WEB-браузер. На экранной форме интерфейса отображается таблица с 4 идентифицированными RFID-метками, которые прошли фильтрацию. Прочитаны все необходимые данные EPC 12 Байт, DATA 12 Байт (в частности блок TID).
Рисунок 31. Таблица идентификации RFID-меток

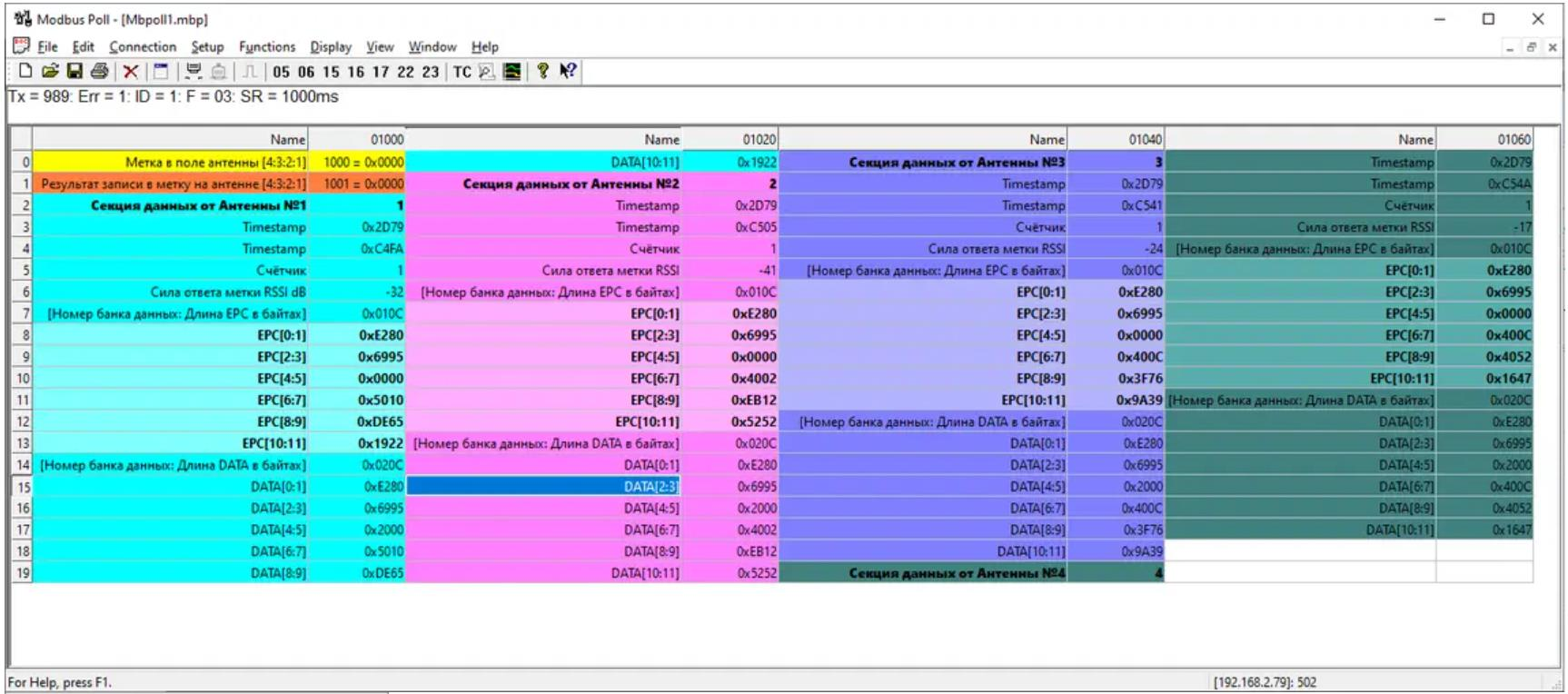

На изображении ниже представлен внешний вид интерфейса программного обеспечения MODBUS Poll, опрашивающее регистр Holding register 0x03 считывателя SAUK E4. Общее количество данных для ревизии встраиваемого ПО версии 3.26 составляет 78 слов.
Формат записи данных в RFID-метку (WRITE MULTIPLE REGISTERS 16, код 0x10)
Общая информация
Данное описание относится к версии 3.26 встроенного ПО RFID-считывателя SAUK Profi1 и SAUK E4.
Особенности работы:
  • Данные с каждой метки группируются по антеннам, через которые была произведена идентификация
  • Результаты кодирования также сохраняются в отдельных группах для каждой антенны
  • Статус операции записи возвращается в HOLDING REGISTER 0x03 (описание см. в разделе 1001 вышеприведённой таблицы)

Требования к формату данных
Запись через функцию WRITE MULTIPLE REGISTERS 16 (код 0x10) должна строго соответствовать следующим условиям:
  • Фиксированная длина: 17 слов (34 байта)
  • Обязательное наличие всех полей, указанных в таблице ниже
Важно:
  • Передача пакета данных с другим размером приведёт к его отклонению
  • Считыватель не обрабатывает некорректные по длине посылки

Структура данных
Таблица. Параметры WRITE MULTIPLE REGISTERS 16 (0x10)
Параметр
Адрес
R/W, тип
Описание, комментарий
Антенна, Банк памяти метки
2000
W, [Byte: Byte]
ANT - указывается номер антенны, которая будет кодировать метку (производить запись данных в метку). Обязательно указывается номер антенны от 1 до 4. Если номер антенны указан не будет, то такая посылка обрабатываться считывателем не будет.
BANK - указывается банк памяти RFID-метки, куда будет производиться запись:
  • 0x01 - EPC
  • 0x02 - TID (для меток, выпускаемых в настоящий момент этот банк памяти закрыт на перезапись)
  • 0x03 - USER
EPC метки, в которую будет производиться запись
2001...2006
W, [Byte] массив 12 байт, 6 слов
Массив фиксированной длины 12 байт (6 слов). Если массив заполнен нулями 0x00, то данные будут записаны в любую метку, которая окажется в поле действия антенны
ACCESS PASSWORD для перезаписи данных
2007…2008
W, [Byte] массив 4 байта, 2 слова
Массив фиксированной длины 4 байта (2 слова). Если массив заполнен нулями 0x00, то пароль не будет использоваться при записи метки - такая настройка используется если память метки не закрыта паролем. Если память метки закрыта паролем, его необходимо указывать иначе данные в метку записать не получится.
Смещение и длина данных (указывается в словах)
2009
W, [Byte:Byte]
Память метки устроена аналогично регистрам MODBUS, смещение и длина указывается в словах (по 2 байта).
  • Запись данных в память USER может производиться со смещением 0x00
  • Запись данных в память EPC может производиться с минимальным смещением 0x02 (первый и второй сектора памяти служебные)!
Максимальное смещение и длина данных, которые могут быть записаны в метку зависят от модели чипа (смотрите техническую спецификацию по конкретному чипу).
Данные, которые будут закодированы в память метки
2010…2015
W, [Byte] массив 12 байт, 6 слов
Массив фиксированной длины 12 байт (6 слов).
Флаг подтверждения успешной записи данных в память метки звуковым сигналом (бузера)
2016
W, [Byte:0x00]
  • 0x00 - режим тишины
  • 0x01 - подтверждение успешного кодирования звуковым сигналом

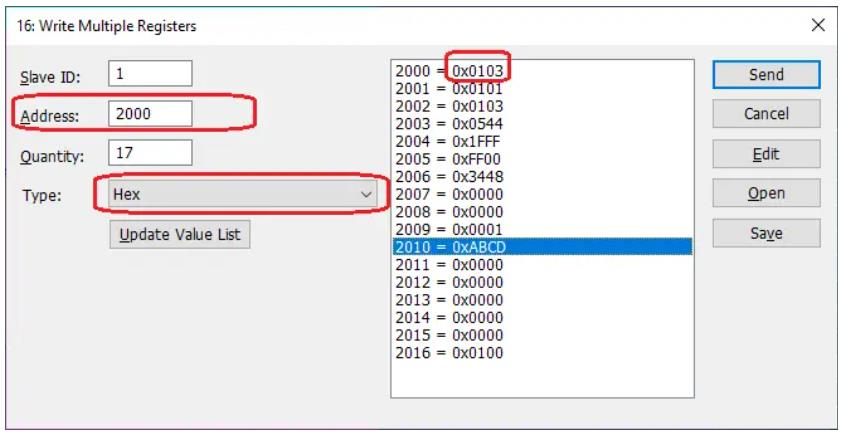

Полный пример записи в USER Memory RFID-метки
Базовый адрес: 2000 Используемая антенна: №1 Банк памяти:
  • Записывается банк памяти: 0x03 (USER MEMORY)
EPC-номер метки:
  • Адреса: 2001-2006
  • Значение: Метка, в которую будет произведена запись имеет EPC-номер 0101010305441FFFFFF003448
  • Длина: 12 байт
Пароль доступа:
  • Адреса: 2007-2008
  • Значение: Пароль Access password не используется, соответствующие данные заполнены 00000000
  • Длина: 4 байта
Смещение и длина:
  • Адрес: 2009
  • Параметр: Смещение записи
  • Значение: Запись производится со смещением 0x00
  • Длина данных: 1 слово (2 байта)
Записываемые данные:
  • Адрес: 2010
  • Значение: Данные, которые будут записаны 0xABCD
  • Формат: hex
Статус выполнения:
  • Адрес: 2016
  • Код подтверждения: Факт успешной записи будет подтвержден подачей звукового сигнала 0x0100
Россия, г. Москва,
г. Зеленоград, проезд 4922, дом 4, строение 2. Технопарк "ЭЛМА".
Подробнее...
info@sauk.ru
Чат в Telegram
+7 499 116 70 12
+7 495 221 18 78
SAUK© 2020 – 2025. Все тексты и изображения, представленные на сайте, являются интеллектуальной собственностью SAUK. Могут быть использованы только по письменному согласию SAUK. SAUK® является зарегистрированным торговым знаком.
