ТЕХНОЛОГИИ РАДИОЧАСТОТНОЙ ИДЕНТИФИКАЦИИ
|
RFID-считыватель SAUK E4
с возможностью подключения 4 внешних RFID-антенн
с возможностью подключения 4 внешних RFID-антенн
Сферы применения:
- Учет перемещения любых объектов, снабженных RFID-метками.
- Автоматизация техпроцессов на производствах с применением
протоколов MODBUS и MQTT.
- Контроль перемещения продукции на складах и производствах.
- Антикражные системы на основе RFID-меток.
- Построение RFID-порталов.
- Бесконтактный проезд КПП с дальностью работы до 15 метров и возможностью интеграции с контроллерами СКУД по Wiegand, возможна работа системы автономно.
- Идентификация вагонов, трамваев, и другой техники, например, вагонеток в шахтах и грузовиков на карьерах.
Особенности прибора:
- Сверхвысокая чувствительность для идентификации на большом расстоянии
- Широкий спектр интерфейсов ввода-вывода - Ethernet, Wi-Fi, RS232, RS485, USB, Wiegand, Реле, цифровые входы Hold.
- Реализованы протоколы MODBUS, применяемые для интеграции с Программируемыми логическими контроллерами ПЛК и с системами типа SCADA.
- Предустановленное ПО обеспечивает интеграцию с информационными системами клиента посредством открытого API или стандартных протоколов MODBUS.
- Поддержка протоколов MQTT, применяемых для интеграции SCADA в задачах промышленной автоматизации и технологиях интернета вещей.
- Считыватель обладает улучшенными алгоритмами самодиагностики, в том числе подключенных внешних RFID-антенн.
- Рабочая температура от -35°C до +85°C (если основной блок будет скрыт в тени), без выпадения конденсата
Варианты инсталляции прибора:
- Применение на производствах, в шкафах автоматики - доступны кронштейны для навесного монтажа, в том числе для заказа доступны герметичные боксы или шкафы
- Инсталляция в стоечный 19" шкаф 1 Unit
- Настольное применения в лаборатории или в офисе
Техническая спецификация RFID-считывателя
Параметры UHF RFID
| Параметр | Расшифровка |
|---|---|
| Поддерживаемые стандарты | ISO 18000-63, EPC Class 1 Gen2v2 |
| Частоты работы | Соответствуют требованиям радиочастотного регулирования РФ |
| Мощность излучения RFID | Максимум, соответствует требованиям радиочастотного регулирования РФ: • ERP 2 W (33dBm). • EIRP 3.3 W (35.2dBm). Программная настройка мощности. |
| Параметры RFID антенн | • 4 SMA порта для подключения внешних RFID-антенн 50 Ом • Дальность работы может достигать десятков метров. Для систем проезда около 15 метров для различных типов RFID-меток и условий применения RFID-меток* |
| Чувствительность приёма | -85 dBm |
| Скорость чтения RFID-меток | До 400 меток за 1 секунду |
* Дальность значительно варьируется для разных видов меток, снабженных различными чипами, антеннами, а также выполненные различными производителями.
Результаты испытаний RFID-меток:
Результаты испытаний RFID-меток:
- Дальность чтения RFID меток-наклеек SAUK Windshield-label при креплении на ветровое стекло автомобиля составляет 14 метров уверенного приема. Тестировались следующие автомобили: Mitsibishi Outlander и др.
- Дальность чтения RFID меток-наклеек Confidex Cruiser при креплении на ветровое стекло автомобиля составляет 14 метров уверенного приема. Тестировались следующие автомобили: Volvo S80, Volvo XC60, Nissan Patrol, Kia Sportage, Mercedes ML350, Lada Vesta, Nissan Murano, Hyundai ix35 и др.
- Дальность чтения RFID-меток Confidex Survivor при креплении на металлической поверхности составляет до 18 метров приема.
- Дальность чтения RFID меток-наклеек типа Impinj H47, обладающих, так называемой 3D антенной, составляет до 11-12 метров при креплении на картонную или пластиковую поверхность.
Интерфейсы, доступные в базовом исполнении прибора
| Параметр | Расшифровка | Параметры |
|---|---|---|
| Сетевые LAN\WAN интерфейсы | Переключение между Ethenet и Wi-Fi | Ethernet 10/100 Wi-Fi 2.4 ГГц (внешний SMA-порт) |
| Полевые шины | 2 шт | |
| СВЧ-порт для внешних RFID-антенн | 4 шт | SMA |
| Wiegand для подключения к СКУД | 2 канала | С возможностью подтяжки к +5 VDC на стороне RFID-считывателя SAUK |
| Порт для управления зумером со стороны СКУД | 2 канала | Коммутируется на GND со стороны СКУД |
| Цифровой порт Hold | 2 шт | Оптически развязанный цифровой вход. Управляется путем коммутаций линии Hold1 или Hold2 на GND |
| Реле | 2 шт | Электромагнитное реле NO + NC, Максимально 60 VDC, 1.5А |
| Твердотельное реле | 2 шт | Цифровой порт на основе полевого транзистора. Порт S.Key1 и S.Key2 являются стоком полевого транзистора, исток коммутирован на GND. Максимально 12 VDC, 500 мА |
Дополнительные интерфейсные модули**:
** интерфейсные модули устанавливаются внутрь прибора, при этом активируются соответствующие контакты клеммных колодок, на тыльной стороне считывателя SAUK E4. При необходимости данные модули могут быть заказаны уже при эксплуатации прибора, инсталляция внутрь прибора достаточно проста.
- RS232;
- RS485;
- USB.
** интерфейсные модули устанавливаются внутрь прибора, при этом активируются соответствующие контакты клеммных колодок, на тыльной стороне считывателя SAUK E4. При необходимости данные модули могут быть заказаны уже при эксплуатации прибора, инсталляция внутрь прибора достаточно проста.
Индикация, визуализация, оповещения
| Параметр | Расшифровка |
|---|---|
| LED индикация | • Многоцветная светодиодная RGB - индикация состояния всех интерфейсов: - Hold, - Wiegand, - Реле, - Сухой контакт. - индикация работы Wi-Fi и Ethernet - индикация работы СВЧ портов (4 шт), отображающая статус работы с RFID-метками |
| Звуковое оповещение | • Buzzer системный, 1 шт • Buzzer, управляемый со стороны СКУД-контроллера, 1 шт |
| Мониторинг RFID-меток | WEB-интерфейс. Обнаруженные RFID-считывателем метки отображаются в таблице. Также на основной форме дублируется цвет светодиодной индикации лицевой панели. |
| Уведомления хоста по каналу Socket TCP/IP (через Wi-Fi или Ethernet) | При обнаружении RFID-метки считыватель может отправлять уведомление на IP-адрес и номер порта, указанные в настройках |
| Уведомления хоста по другим каналам | |
| Реле для управления сторонними устройствами | • Электромагнитное NO + NC, 2 шт • Твердотельное NO, 2 шт |
| Уведомление систем СКУД | Интерфейс Wiegand 26, Wiegand 34. Поддержка других протоколов осуществляется по запросу. |
Общее описание платформы
| Параметр | Расшифровка |
|---|---|
| Операционная система | RTOS (Работа с операционной системой для пользователя недоступна) |
| Память | 16 MB Flash |
| Датчики и сенсоры | Встроенный датчик температуры для индикации температуры электроники |
Пользовательский интерфейс
| Параметр | Расшифровка |
|---|---|
| Световое и звуковое оповещение | • Buzzer системный, 1 шт • Buzzer, управляемый со стороны СКУД-контроллера, 1 шт |
| Цифровой вход (Hold) | Возможность получения сигналов от сторонних систем, включающих сканирование на время, указанное в системных настройках. Подключаются кнопки, индукционные петли, реле и прочее |
| WEB-панель | Контроль и управление за состоянием системы, а также мониторинг обнаруженных RFID-меток производится из WEB-интерфейса. Web интерфейс доступен по каналам Wi-Fi или Ethernet. |
Условия окружающей среды
| Параметр | Расшифровка |
|---|---|
| Рекомендуемая температура использования | • от -25° до +55 °C, без выпадения конденсата • от-55° до +85 °C, без выпадения конденсата (опционально при поставке в составе термошкафа) |
| Допустимая температура использования | • от -35° до +85 °C, без выпадения конденсата • от -55° до +85 °C, без выпадения конденсата (опционально при поставке в составе термошкафа) |
| Температура хранения | от +20° до +25 °C, без выпадения конденсата |
| Относительная влажность | от 10% до 95% без выпадения конденсата |
| Уровень защиты от пыли и влаги IP | IP56 (опционально IP65 при поставке в составе термошкафа) |
Интерфейсы связи с RFID-считывателем
| Параметр | Расшифровка |
|---|---|
| Wireless LAN, Wi-Fi | IEEE 802.11 b/g/n. WLAN 2.4 ГГЦ. Wi-Fi прибора может использоваться: • как точка доступа (режим AP), • как клиент для уже существующих Wi-Fi сетей (режим STA). • одновременная работы в режиме AP и STA. |

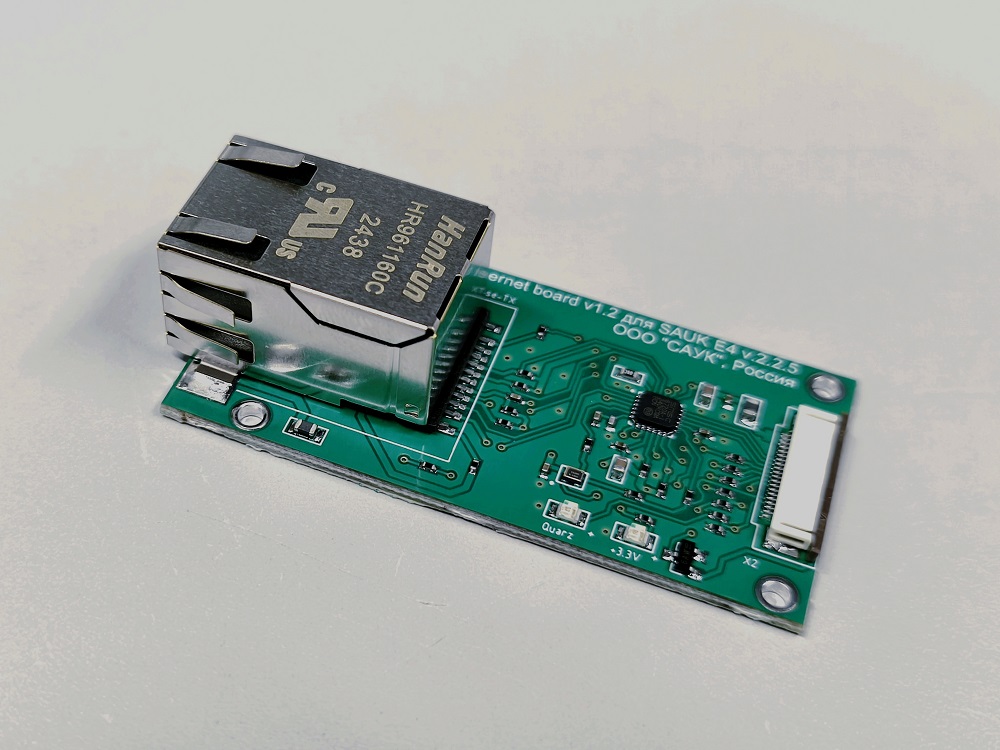

| LAN, проводной Ethernet (Новая функция, доступна с февраля 2022 г.) | Ethernet 10/100 Mbit |
| PAN, проводные шины данных (опционально) | RS232, RS485, USB (без доступа к WEB панели, используется для интеграции со сторонними информационными системами по API, в частности для получения уведомлений об обнаруженных метках). |
| Протоколы MODBUS | • MODBUS TCP. MODBUS RTU over TCP/IP через интерфейс Wi-Fi • MODBUS TCP. MODBUS RTU over TCP/IP через интерфейс Ethernet • MODBUS RTU over UART (с применением модуля-преобразователя RS485, RS232) |
Параметры питания
| Параметр | Расшифровка |
|---|---|
| Внешнее питание | Питание 12 VDC, ток потребления до 1500 мА в пике |
| Часы реального времени | Резервная батарея для часов реального времени CR2032 |
Размер и вес
| Параметр | Расшифровка |
|---|---|
| Линейные размеры | 200 х 148 х 43 мм |
| Вес без учета упаковки и кабеля | 1200 гр. |
Чертеж прибора
Портфолио
RFID-Автоматизация предприятий, складов, производств, технологических процессов.
Аксессуары (приобретаются отдельно)
- Внешняя RFID-антенна.
- Блок питания (220 VAC to 12 VDC)
- СВЧ сборка коаксиального кабеля, длина 6 метров или 12 метров (возможна кастомизация)
- СВЧ сборка коаксиального кабеля со сверхнизкими потерями, если требуется длина кабеля более 12 метров
- Модуль преобразователя интерфейса RS485, RS232, USB
- Модуль для работы с микро SD-картой
Встраиваемые модули преобразователей интерфейса
Встраиваемый модуль. Преобразователь RS485
9600,00 руб.
Встраиваемый модуль. Преобразователь USB
9600,00 руб.
Встраиваемый модуль. Преобразователь RS232
9600,00 руб.
Встраиваемый модуль для работы с микро SD-картой
10240,00 руб.
Как добавить модуль преобразователя интерфейса самостоятельно?
- Обесточить RFID-считыватель.
- Открыть верхнюю крышку RFID-считывателя.
- Установить плату преобразователя интерфейса (RS485, RS232 или USB) в слот.
- При установке модуля работы с микро SD-картой его нужно дополнительно зафиксировать 2 винтами М2х4, входящими в комплект поставки модуля.
- Установить верхнюю крышку обратно.
Описание протокола MODBUS TCP через Ethernet (Wi-Fi) и MODBUS RTU через RS485
Вы из проектного бюро?
Если вы представитель проектного бюро и информации, представленной на сайте, для Вашей проектной-инженерной деятельности недостаточно, пожалуйста обращайтесь в службу технической поддержки. Мы обязательно Вам поможем и предоставим все необходимые данные!
Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
