Система RIFD-идентификации автомобилей SAUK UHF RFID
SAUK LongRange290-IoT-X
- PRO
- Business
- M1
Руководство по быстрому старту

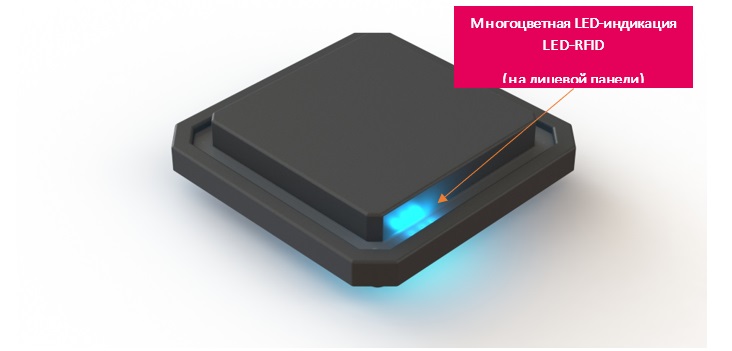

Рисунок 1. Вид с лицевой стороны прибора (прибор в темной цветовой гамме)

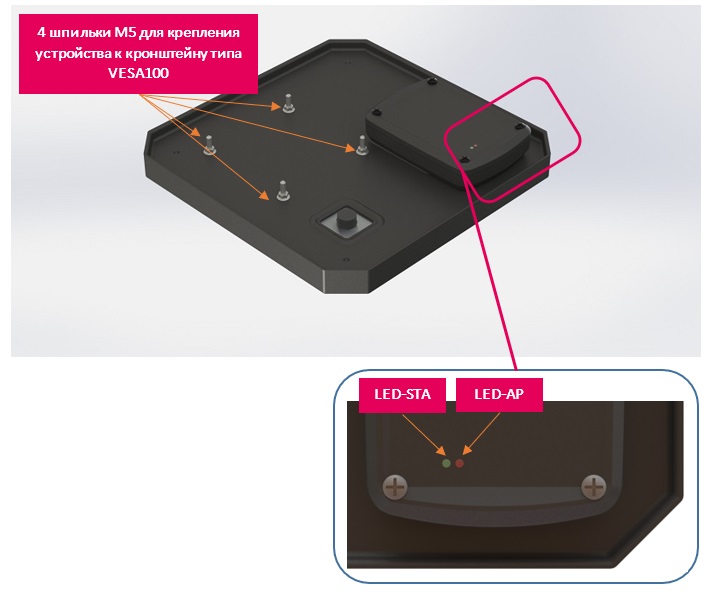

Рисунок 2. Вид с тыльной стороны прибора (прибор в темной цветовой гамме)
Комплектация RFID-системы SAUK
В комплект поставки входит прибор SAUK LongRange290-IoT-PRO или SAUK LongRange290-IoT-Business (Рисунок 1), снабженный фидерным кабелем (по умолчанию 2 метр) для подачи питания и подключения интерфейсных линий, прибор имеет 4 крепежные шпильки, снабженные гайкой М5 и шайбой. Дополнительно могут быть приобретены аксессуары: кронштейн из нержавеющей стали SAUK 700.001.1-MS типа VESA100, блок питания 12 VDC или 24 VDC.
Инсталляция RFID-системы SAUK
При монтаже системы важно правильно выбрать место её расположения. Пример инсталляции приведен на рисунке 3.
- Между автомобилем и прибором SAUK не должно быть преград, таких как кусты, элементы забора, в том числе сетка-рабица, столбы, знаки и прочее. Преграды могут влиять на качество чтения RFID-меток.
- Прибор SAUK крепится на столб, шест, мачту или на плоскую поверхность стены с помощью кронштейна (рисунок 4). Также для крепления подойдут большинство стандартных кронштейнов типа VESA100.
Рисунок 3. Пример размещения системы SAUK для двух полос движения.
Сброс настроек прибора в состояние по умолчанию
Для прошивок версии 2.7 и выше. Настройки прибора переводятся в состояние «по умолчанию» после последовательной перезагрузки прибора 5 раз в подряд. Перезагрузку следует осуществлять сразу после подачи звукового сигнала \ мерцания светодиодов LED-RFID оранжевым светом, при этом прибор должен включаться на время не более 5 секунд.
При переходе прибора в состояние «по умолчанию» LED-RFID будет светиться голубым светом, также будет подан звуковой сигнал длительностью около 2 секунд.
При переходе прибора в состояние «по умолчанию» LED-RFID будет светиться голубым светом, также будет подан звуковой сигнал длительностью около 2 секунд.

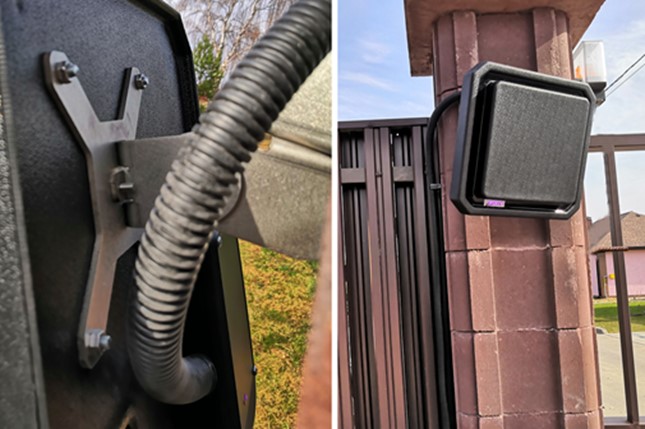

Рисунок 4. Пример размещения с применением кронштейна из нержавеющей стали SAUK 700.001.1-MS
Цветовое кодирование штатного кабеля RFID-системы SAUK

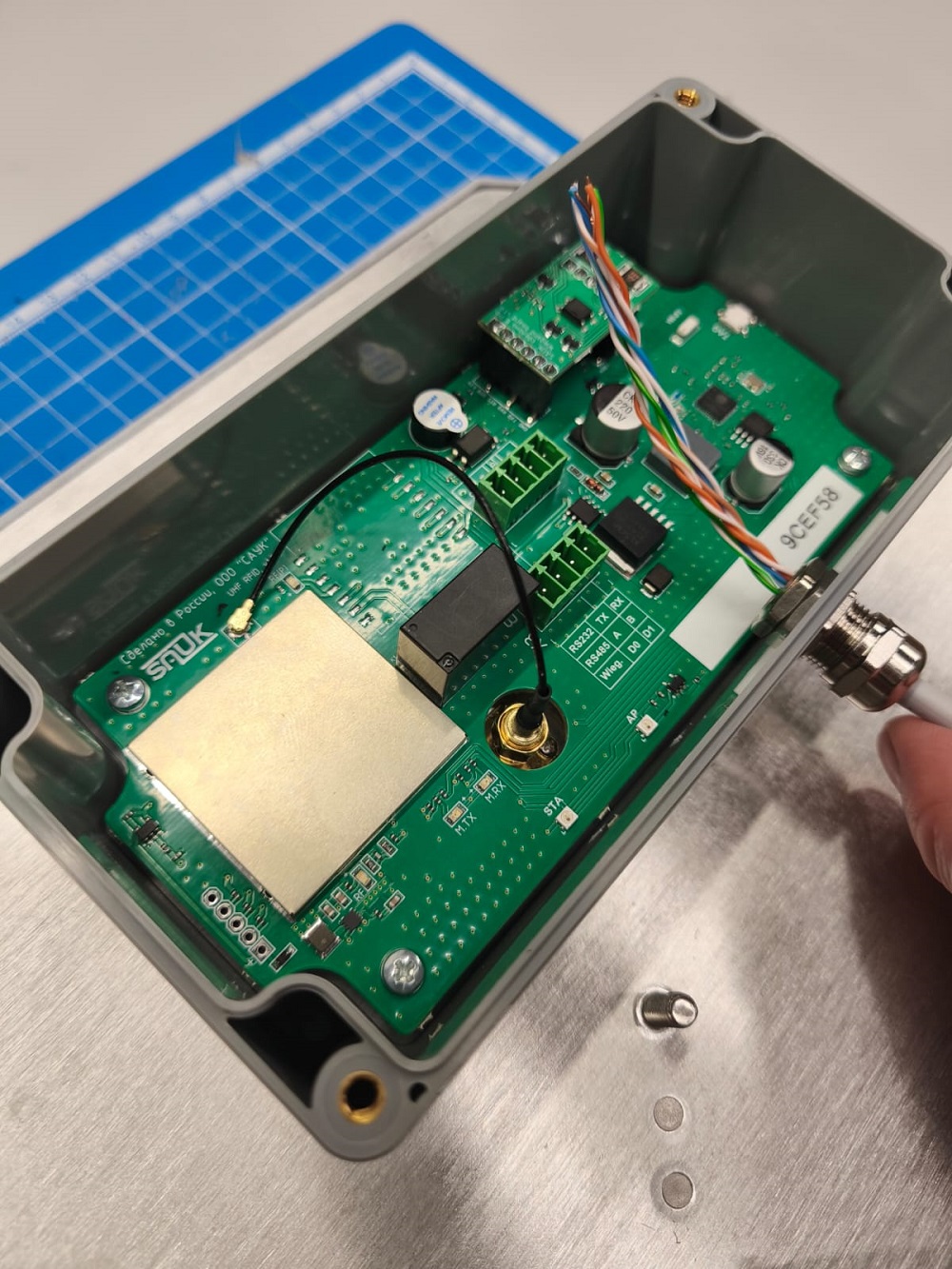

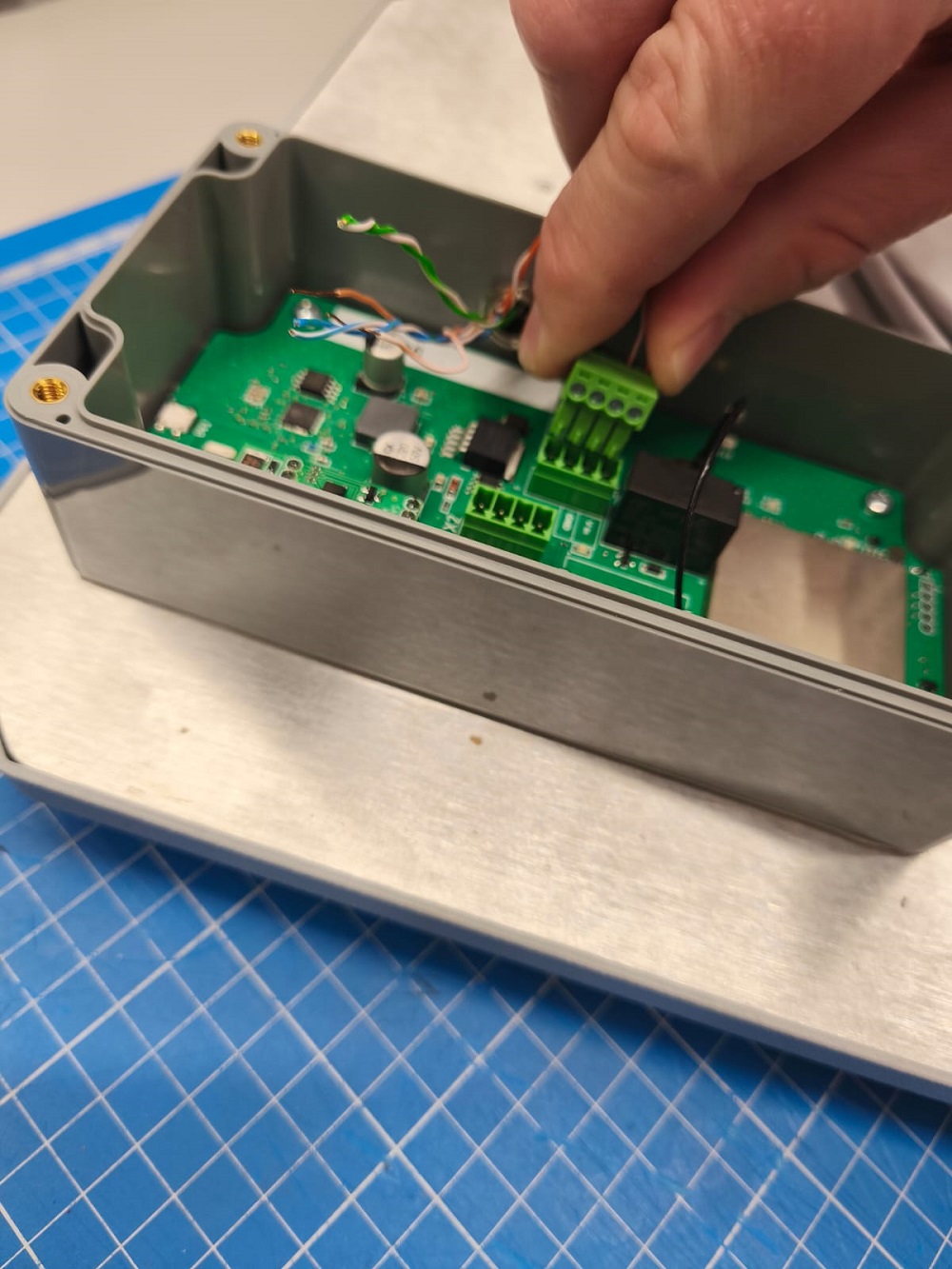

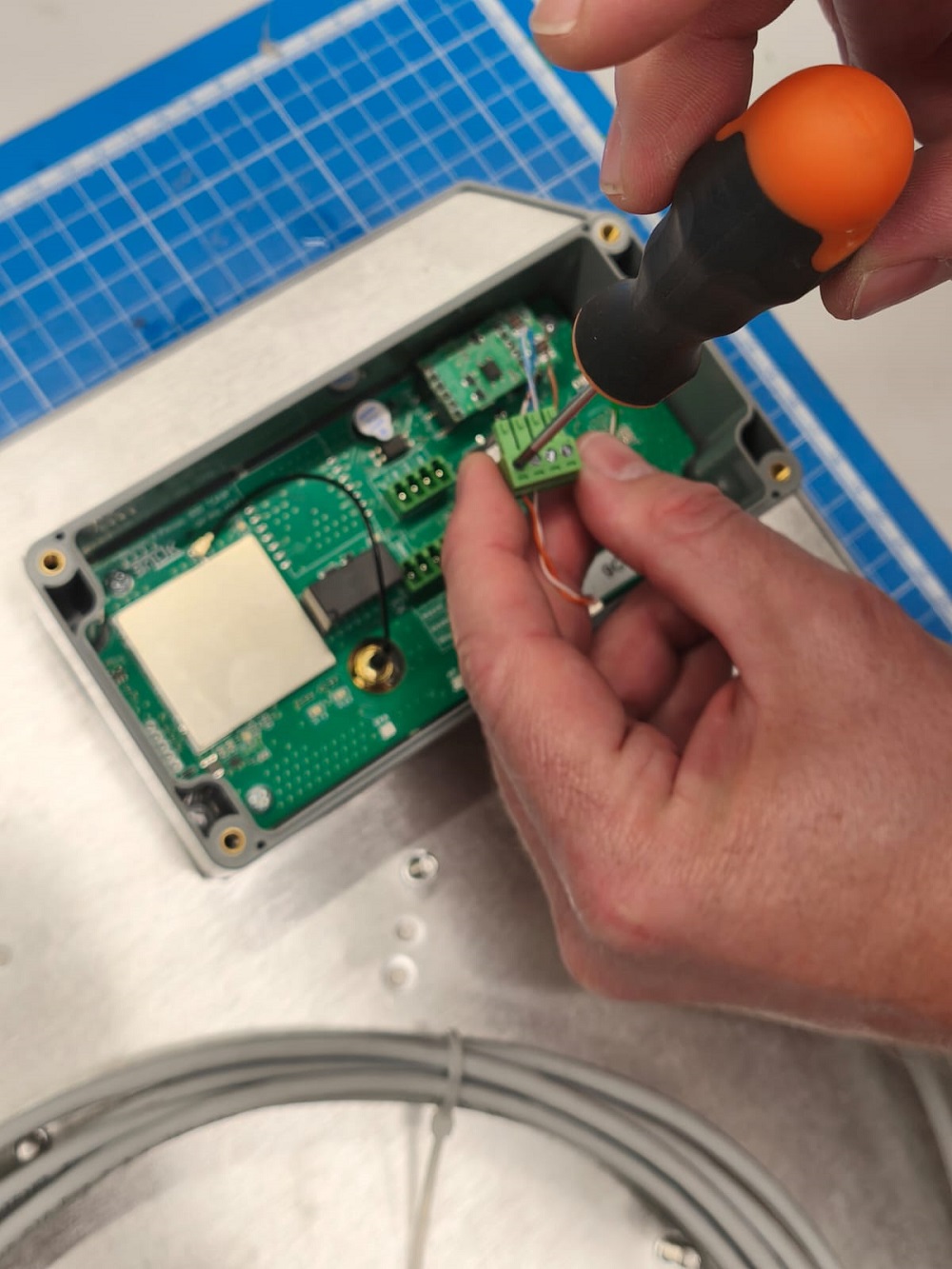

Прибор SAUK LR290-iot-X имеет степень защищенности от воды и влаги IP67 - все элементы внутри корпуса залиты полимерным композитным материалом. По этой причине подключение проводников к клеммным колодкам внутри корпуса невозможно. Для подключения RFID-системы к питанию и внешним устройствам используется фидерный кабель длиной 2 метра. Для подключения прибора нет необходимости снимать крышку с тыльной стороны - все необходимые провода имеются снаружи прибора. Мы используем 8-и проводной кабель типа витая пара для наружного монтажа, подключение к питанию и сторонним системам производится в распаячной коробке, размещаемой неподалеку от прибора. Таблица с цветовым кодированием проводов указана в паспорте или в этикетке на RFID-считыватель (RFID-систему).
Цветовое кодирование зависит от опций конкретной модификации, перечислим наиболее популярные комбинации опций:
Цветовое кодирование зависит от опций конкретной модификации, перечислим наиболее популярные комбинации опций:
Модификация Wi-Fi + RS232 + Wiegand
| Цвет провода | Назначение |
|---|---|
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | |
| Зеленый | RS232 – RX (ридера SAUK) |
| Бело-зеленый | RS232 – TX (ридера SAUK) |
| Бело-оранжевый | RS232 – GND |
| Голубой | Wiegand D1 |
| Бело-голубой | Wiegand D0 |
Модификация Wi-Fi + RS232 + Реле
| Цвет провода | Назначение |
|---|---|
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | |
| Зеленый | RS232 – RX (ридера SAUK) |
| Бело-зеленый | RS232 – TX (ридера SAUK) |
| Бело-оранжевый | RS232 – GND |
| Голубой | Реле 1-й контакт (полярность не важна) |
| Бело-голубой | Реле 2-й контакт (полярность не важна) |
Модификация Wi-Fi + RS232 + Hold
| Цвет провода | Назначение |
|---|---|
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | |
| Зеленый | RS232 – RX (ридера SAUK) |
| Бело-зеленый | RS232 – TX (ридера SAUK) |
| Бело-оранжевый | RS232 – GND |
| Голубой | Hold GND |
| Бело-голубой | Hold IN сигнальный (от 3 до 12VDC) |
Модификация Wi-Fi + Реле + Hold + Wiegand
| Цвет провода | Назначение |
|---|---|
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | Hold GND |
| Зеленый | Реле 1-й контакт (полярность не важна) |
| Бело-зеленый | Реле 2-й контакт (полярность не важна) |
| Бело-оранжевый | Hold IN сигнальный (от 3 до 12VDC) |
| Голубой | Wiegand D1 |
| Бело-голубой | Wiegand D0 |
Модификация Wi-Fi + Hold + Wiegand
| Цвет провода | Назначение |
|---|---|
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | Wiegand D0 |
| Зеленый | Wiegand D1 |
| Бело-зеленый | Земля Wiegand |
| Бело-оранжевый | Земля Wiegand |
| Голубой | Hold GND |
| Бело-голубой | Hold IN сигнальный (от 3 до 12VDC) |
Модификация Wi-Fi + Реле + Wiegand
| Цвет провода | Назначение |
|---|---|
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | Wiegand D0 |
| Зеленый | Wiegand D1 |
| Бело-зеленый | Земля Wiegand |
| Бело-оранжевый | Земля Wiegand |
| Голубой | Реле 2-й контакт (полярность не важна) |
| Бело-голубой | Реле 1-й контакт (полярность не важна) |
Модификация Wi-Fi + RS485 + Hold + Wiegand
| Цвет провода | Назначение |
|---|---|
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | RS485-В |
| Зеленый | Wiegand D1 |
| Бело-зеленый | Wiegand D0 |
| Бело-оранжевый | RS485-А |
| Голубой | Hold GND |
| Бело-голубой | Hold IN сигнальный (от 3 до 12VDC) |
Еще раз подчеркнем, что цветовое кодирование зависит от набора опций, финальный вариант кодирования будет указан в Вашем паспорте! При утере паспорта вы всегда можете запросит его в ООО «САУК» или у Вашего дистрибутора, у которого Вы приобретали прибор.
- Для надежной работы прибора необходимо подбирать блок питания с шумами и пульсациями, не превышающими 150 мВ DC. Ограничение по току должно быть не ниже 1 А.

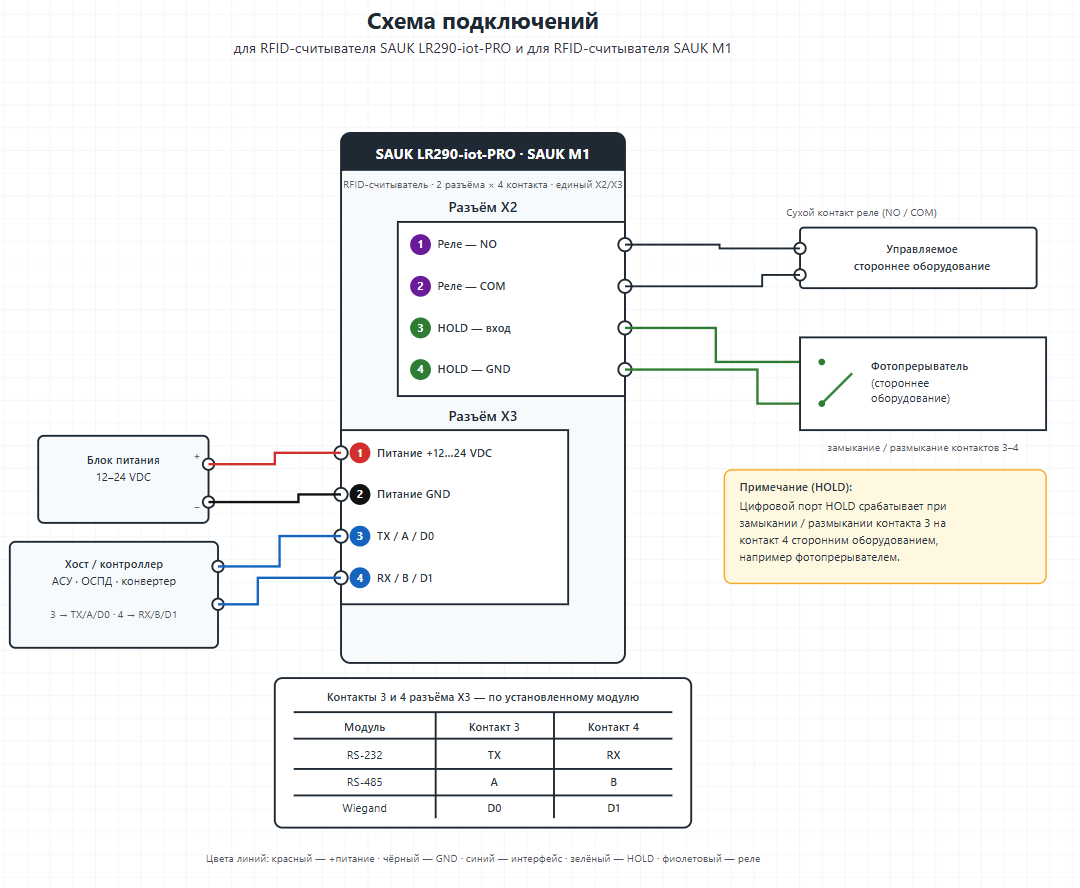

- Если не планируется использовать штатный кабель SAUK либо требуется его удлинить, и Вы выбрали кабель типа «Витая пара», пожалуйста, подключайте сигнальные линии Wiegand D0 и D1 к разным парам, а свободный провод в каждой из этих пар должен быть заземлен. При подключении к контроллеру СКУД, обратите внимание, что Земли (GND) прибора SAUK и контроллера СКУД должны быть объединены (рисунок 6).
- Учтите, что у реле прибора SAUK есть ограничения по току и по мощности коммутируемого сигнала, которые составляют величины по току 0.5А и по мощности 10VА. Например, параметры коммутируемого сигнала не должны превышать следующие величины: 0.5А и 20VDC или 0.2А и 50VDC, что не превышает 10 VA по мощности и не превышает 0.5А по току.
Первое включение RFID-системы SAUK
- Подайте напряжение питания.
- Светодиоды LED-RFID, LED-STA, LED-AP будет гореть оранжевым цветом в течение 2 секунд.
- По истечению 2 секунд три раза моргнет LED-RFID оранжевым цветом, а также прозвучит негромкая звуковая трель.
- После загрузки прибора светодиод LED-RFID будет идентифицировать статус работы с RFID-метками (пункт 5).
- Светодиоды LED-STA, LED-AP будут обозначать состояние связи с Wi-Fi (пункты 6, 7).
Индикация LED-RFID
Индикатор состояния работы прибора SAUK с RFID-метками
| Цвет индикатора | Значение |
|---|---|
| Фиолетовый | сканирование RFID-меток включено, прибор ожидает «появление» меток |
| Голубой | прибор «видит» метку, которой запрещен доступ |
| Зеленый | прибор «видит» метку, которой разрешен доступ |
| Оранжевый | Кратковременно мерцает 3 раза при загрузке прибора. Мерцает – обновление прошивки |
| Белый | Мерцание белым светом примерно 1 раз в 5 секунд означает, что прибор включен и работает, но сканирование RFID-меток отключено в настройках |
| Не светится | Прибор отключен (питание не подано) |
Режим «Свой\Чужой». Фильтрация RFID‐меток по EPC и работа с метками
RFID‐система SAUK работает с метками международного формата EPC Class1 Gen2. Данные метки могут быть использованы для идентификации абсолютно разных объектов, могут использоваться в сотнях задач (могут применяются в логистике товаров, для идентификации посылок, транспортируемых курьерскими организациями, кроме того, метки могут быть вшиты в элементах одежды, купленной в крупном магазине модной или спортивной одежды). Для того, чтобы исключить чтение подобных RFID‐меток необходимо настроить условия фильтрации. Фильтрация настраивается через WEB‐панель во вкладке
«RFID‐метки. Идентификация
и фильтрация».
«RFID‐метки. Идентификация
и фильтрация».
Номер фильтра зависит от партии RFID‐меток, приобретаемых у производителя меток. Если приобретаются оригинальные метки SAUKвместе с RFID‐системой, то этот фильтр уже установлен в офисе компании SAUK.
Управление реле
Антикражная функция системы заключается в том, что метка, отвечающая параметрам фильтрации, при попадании в поле действия системы приводит к коммутации встроенного реле. Светозвуковой оповещатель подключен к реле, поэтому, настраивая параметры коммутации реле вы настраиваете длительность включения оповещателя.
Настройка правила коммутации реле производится во вкладке «Реле и цифровые порты Wiegand» ‐ настройка достаточно проста, необходимо: 1. Активировать реле (установить галочку). 2. Установить время коммутации реле при появлении метки в поле действия. По умолчанию установлена 0.5 секунды.
Уважаемые пользователи! При возникновении любых вопросов по работе нашего оборудования, а также если вы хотите предоставить обратную связь, пожалуйста, обращайтесь! Будем рады оказать консультацию и предоставить техническую поддержку!
Настройка правила коммутации реле производится во вкладке «Реле и цифровые порты Wiegand» ‐ настройка достаточно проста, необходимо: 1. Активировать реле (установить галочку). 2. Установить время коммутации реле при появлении метки в поле действия. По умолчанию установлена 0.5 секунды.
Уважаемые пользователи! При возникновении любых вопросов по работе нашего оборудования, а также если вы хотите предоставить обратную связь, пожалуйста, обращайтесь! Будем рады оказать консультацию и предоставить техническую поддержку!
