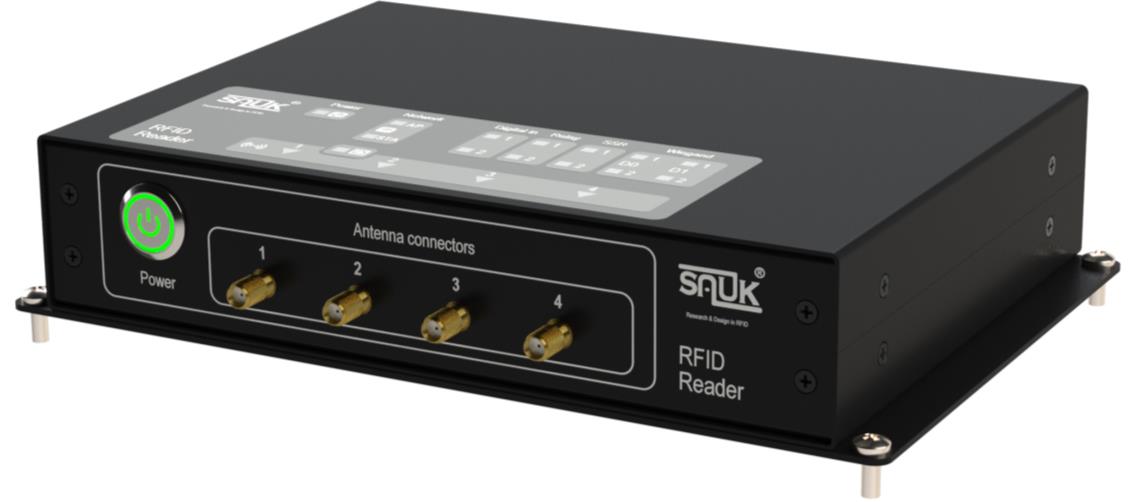

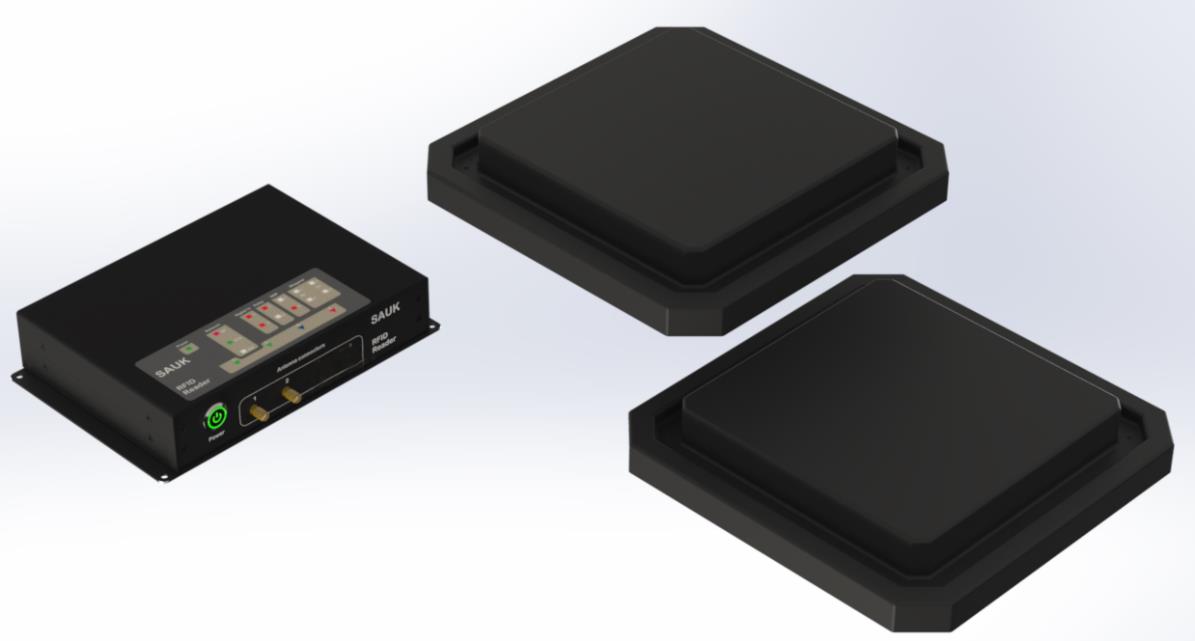

• RFID-считыватель SAUK E4
• Опционально защитный бокс, укомплектованный термореле и обогревателем (используются при монтаже на улице)
• От 1 до 4 RFID-антенны SAUK LR290-PRO
• Соответствующее количество СВЧ коаксиальных кабельных сборок с низким уровнем потерь (типовая длина 6 или 12 метров, другие длины по запросу)
• Дополнительно могут быть приобретены аксессуары: кронштейн из нержавеющей стали типа VESA100

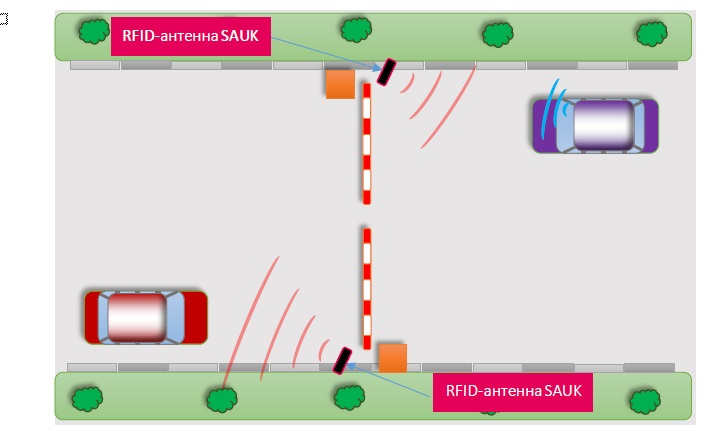

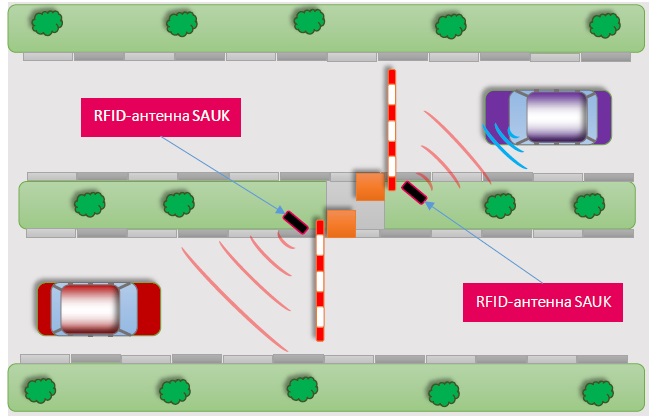

• Между автомобилем и антеннами SAUK не должно быть преград, таких как кусты, элементы забора, в том числе сетка-рабица, столбы, знаки и прочее. Преграды могут влиять на качество чтения RFID-меток.

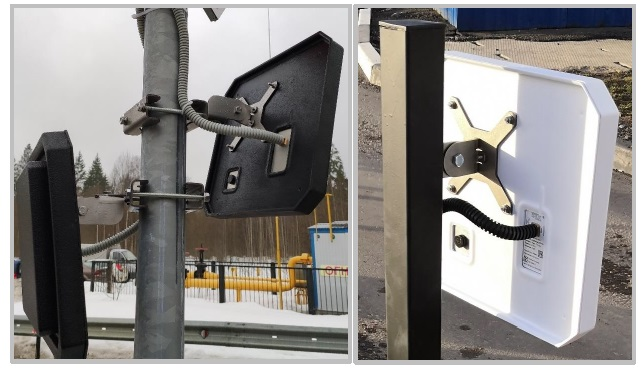

• Антенны SAUK крепятся на столб, шест, мачту или на плоскую поверхность стены с помощью кронштейна (рисунок 5). Также для крепления подойдут большинство стандартных кронштейнов типа VESA100.
• Бокс с RFID-считывателем крепится в любое удобное место на расстоянии не превышающим длину коаксиальных кабельных сборок. Важно исключить попадание прямых солнечных лучей. Воздействие прямых солнечных лучей может чрезмерно нагреть прибор вплоть до 90° градусов и выше, влияние столь высокой температуры может повредить прибор. Кроме того, при установке считывателя SAUK E4 вне помещения, необходим особый защитный бокс, термореле и обогреватель.


1. Выбрать предварительное место для установки антенн SAUK LR290-PRO.
2. Временно зафиксируйте антенны с применением кронштейна SAUK VESA100.
3. Закрепите RFID-считыватель SAUK E4 любым удобным способом либо положите его рядом (например, на пол или на стол).
4. Соедините антенны со считывателем с применением коаксиальных кабельных сборок СВЧ. Разъем кабельной сборки должен накручиваться на порт антенны и на порт RFID-считывателя без применения излишних усилий, не применяйте ключи, разъем закручивается «от руки».

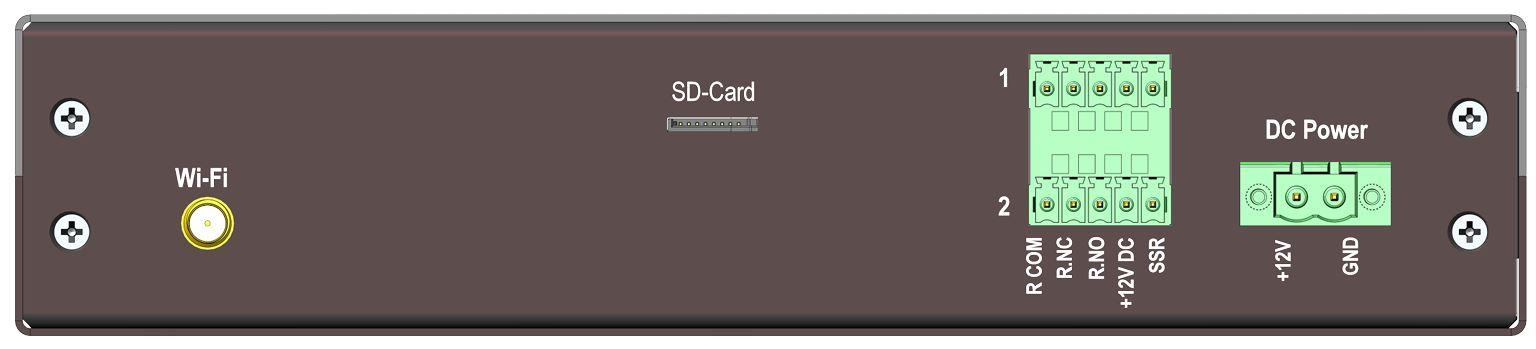

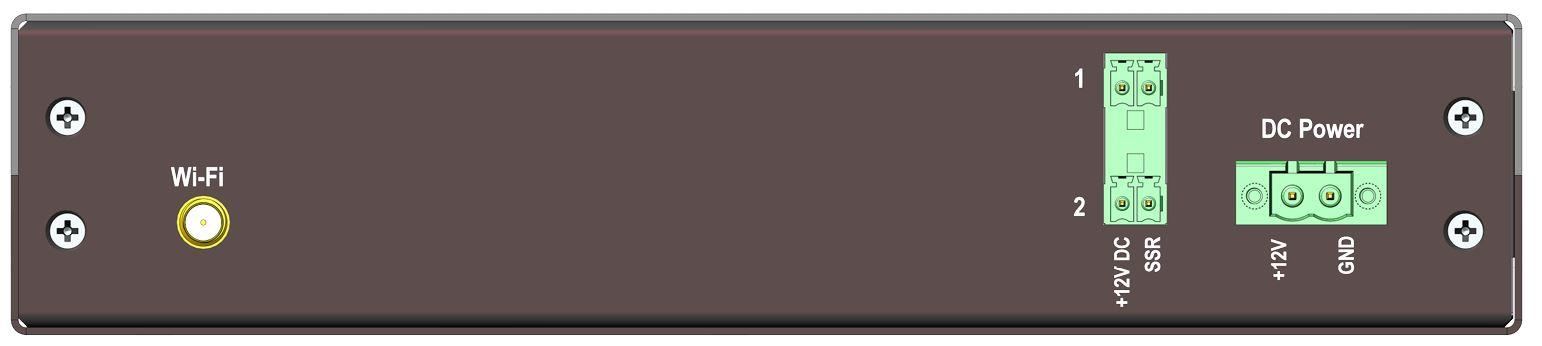

5. Подключите к считывателю блок питания.
6. Включите RFID-считыватель, он запустится автоматически. При успешном запуске считыватель пропищит негромкой трелью, на лицевой панели несколько раз померцают оранжевые светодиоды.
7. После включения прибора сканирование меток начнется автоматически - на лицевой стороне считывателя индикаторы треугольной формы будут светиться фиолетовым.
8. Если треугольные индикаторы светятся красным, то вы не подключили соответствующие антенны к СВЧ-портам считывателя.
9. После появления RFID-метки в зоне действия антенны, соответствующий индикатор будет светиться зеленым. Также прибор будет негромко пищать длительностью около половины секунды, каждый раз, когда считыватель обнаружит метку.
10. Если метка не соответствует условиям фильтрации, то индикатор будет светиться синим.
11. Проведите тесты со сканированием метки, при этом для достижения правильной рабочей зоны механически поворачивайте антенны (регулируйте угол наклона).
12. После успешно проведенных тестов, выбрав место расположения антенн и угол наклона, надежно зафиксируйте узлы стыка компонентов: кронштейны на стене, антенны к кронштейнам, проверьте надежность крепления СВЧ-разъемов.
13. Дальность обнаружения меток настраивается программно:

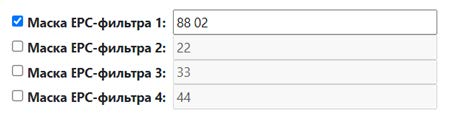

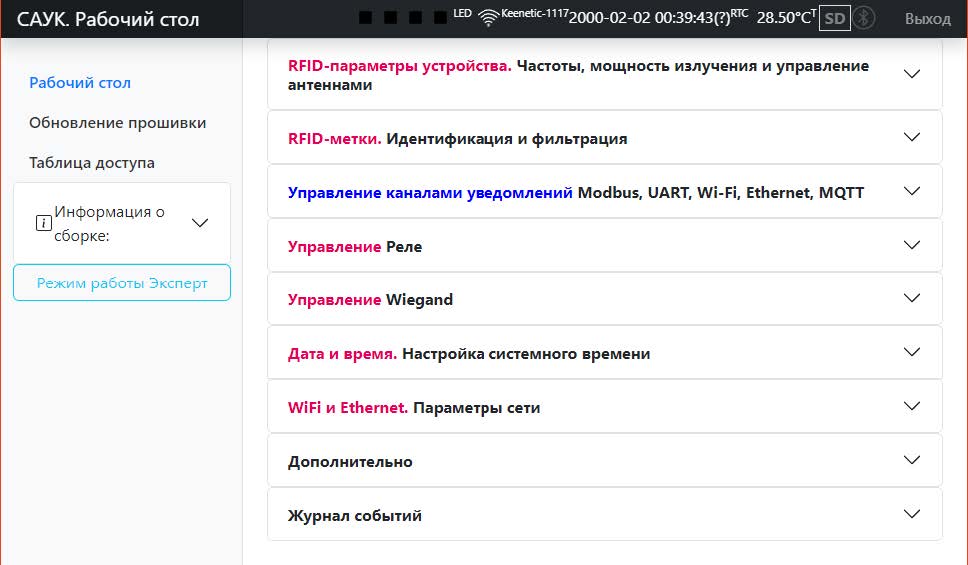

• RFID-система SAUK работает с метками международного формата EPC Class1 Gen2. Данные метки могут быть использованы для идентификации абсолютно разных объектов, в том числе и в логистике, для идентификации посылок, для идентификации одежды. Также RFID-метками могут быть оснащены автомобили, например, из соседнего двора или бизнес-центра, расположенного неподалеку. Для того, чтобы исключить чтение подобных RFID-меток необходимо настроить условия фильтрации. Фильтрация настраивается через WEB-панель во вкладке «RFID-метки. Идентификация и фильтрация».

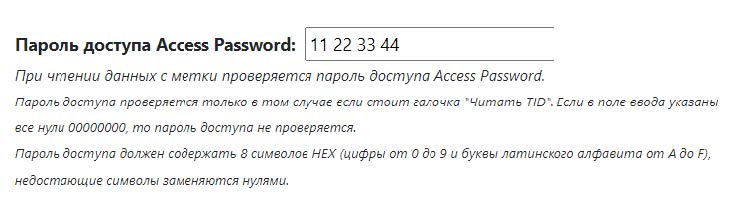

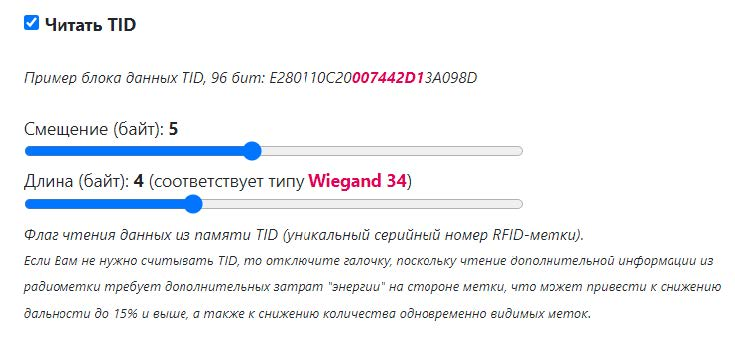

• Дополнительно усилить защиту RFID-меток можно задав значение пароля (Рисунок 13). Однако для этого потребуется активировать чтение дополнительного сектора памяти RFID-метки именуемого «Банк памяти TID» (Рисунок 14). Смещение и длину чтения данных из блока TID можно задавать любые.

1. Системное время должно быть актуальным. Например, вы можете синхронизировать время программно путем записи времени WEB-браузера в память прибора. Нажмите кнопку «Время браузера записать в прибор».
2. Также вы можете указать сервер NTP и активировать автоматическую синхронизацию времени с сервером NTP.

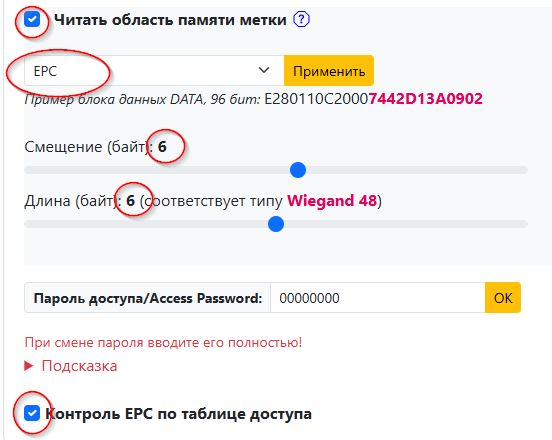

3. Алгоритмы работы с таблицей доступа предусматривают возможность работы с данными из блоков памяти EPC или TID, при этом длина значимых данных EPC или TID не должна превышать 6 байт. Настройка производится в разделе «Защита от несанкционированного доступа: чтение DATA и проверка пароля».
4. Рекомендуем произвести следующие настройки:


  * Читать EPC область памяти.  * Смещение 6 байт, длина 6 байт.  * Включить галочку «контроль EPC по таблице доступа».

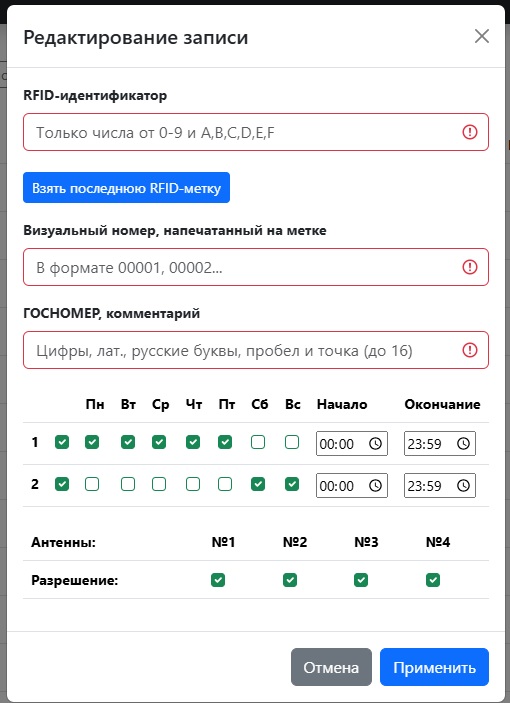

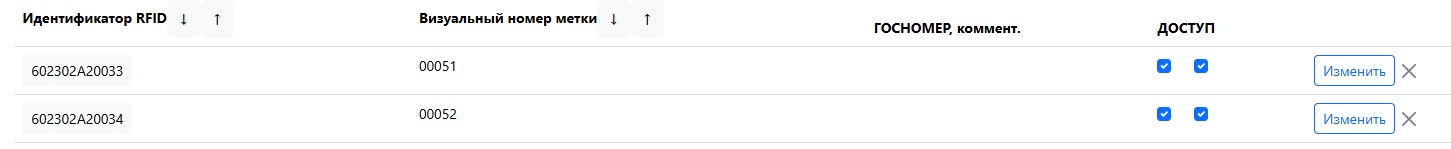

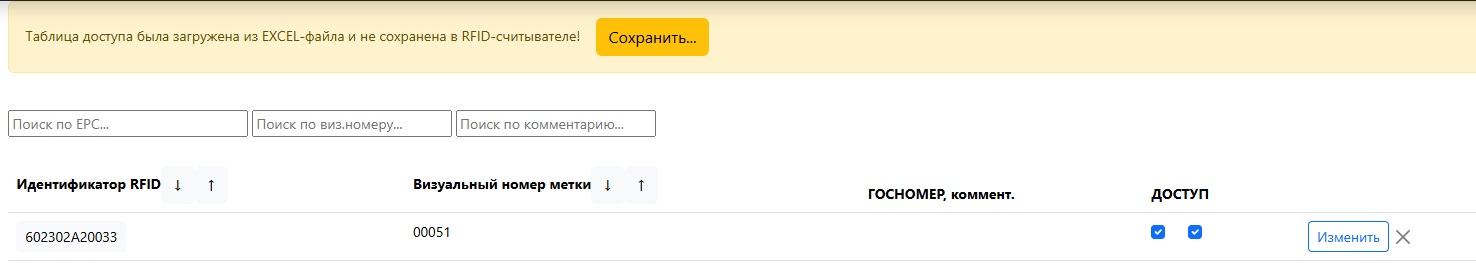

• Столбец Идентификатор RFID – электронный номер метки, часть данных из блока памяти TID или EPC.
• Визуальный номер метки – визуальный номер, отпечатанный на поверхности метки.
• ГОСНОМЕР – 16 символов на латинице, цифры, русские буквы, пробелы и точка. Может быть ГОСНОМЕРОМ в формате E111EK777.
• ДОСТУП – две галочки, правило А1 и А2 (в текущей версии реализовано 2 правила из 7, соответствующих дням недели).

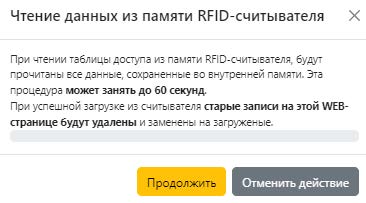

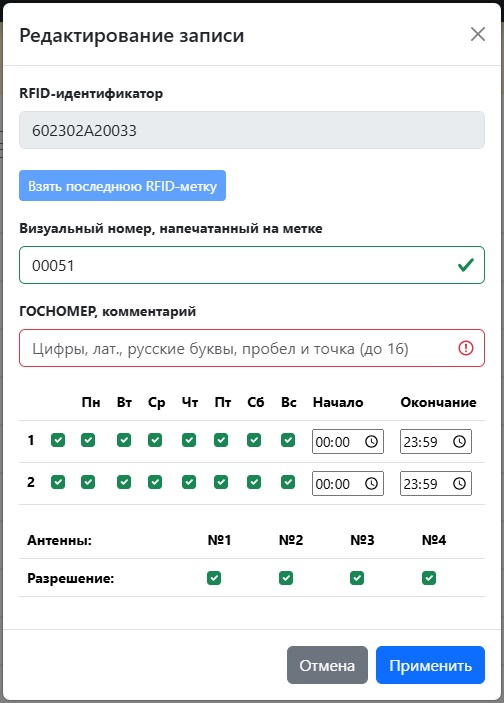

• Любые манипуляции с данными: корректировка, добавление новых записей; производятся не в памяти RFID-считывателя, а только на WEB-странице. Поэтому внесение любых изменений в таблице на WEB-странице будет иметь временный характер.

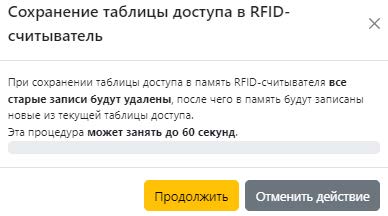

• Чтобы изменения вступили в силу и были сохранены во внутренней памяти RFID-считывателя, нужно нажать кнопку «Сохранить». Обратите внимание, что кнопка «Сохранить» появляется только при внесении каких-либо изменений или при загрузке данных из Excel-файла.
